1,4 STC89C52矩阵键盘控制数码管输出数字（proteus仿真）

预备基础；keil5和proteus软件简单操作。

keil5与Proteus基本操作

1，keil5

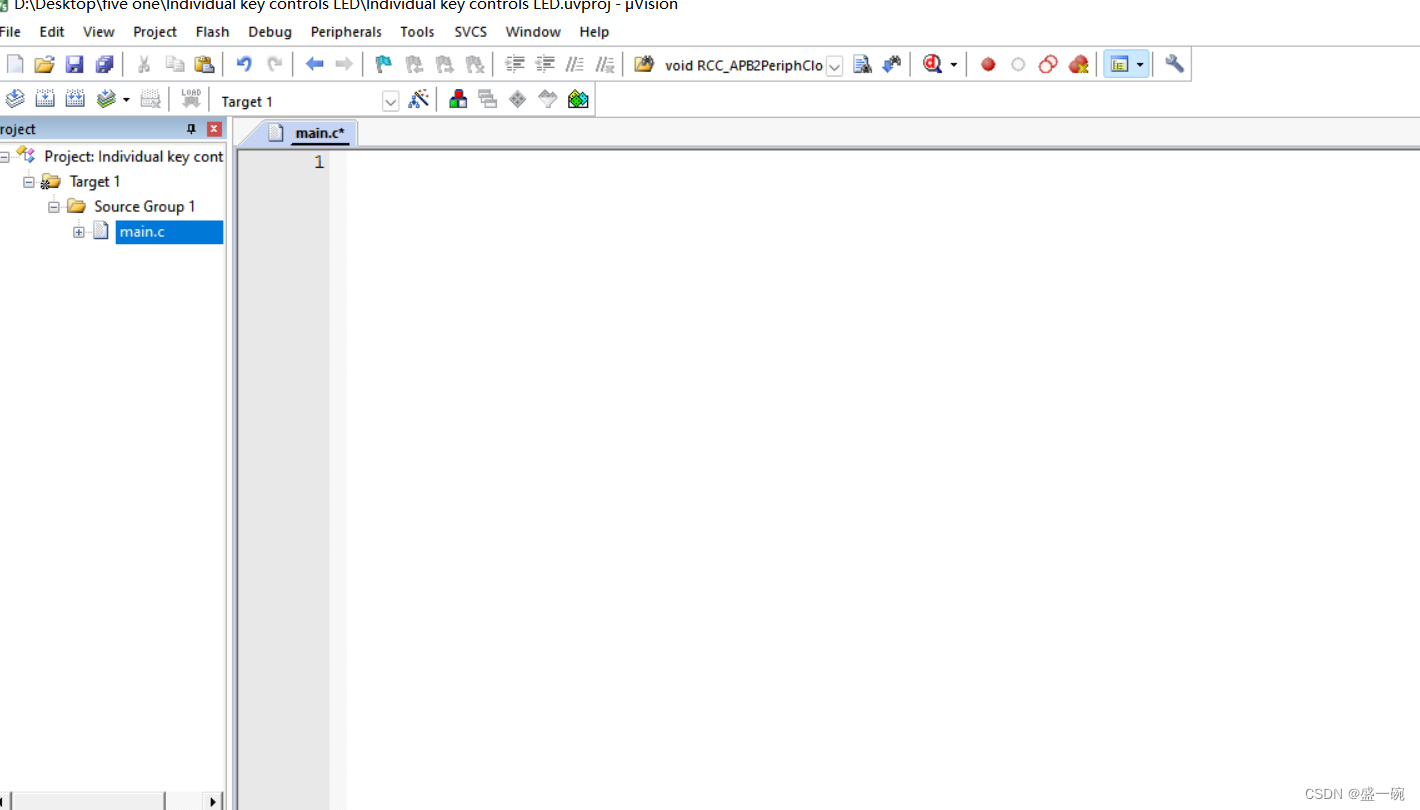

打开我们的keil5软件，新建工程；添加main.c,界面如下

然后，话不多说，直接上代码。

#include <REGX52.H>

//数码管段码表  0 1 2 3 4 5 6 7 8 9
unsigned char NixieTable[]={0x40,0x79,0x24,0x30,0x19,0x12,0x2,0x78,0x0,0x10};


//延时函数
void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}



//矩阵键盘扫描
unsigned char MatrixKey()
{
	unsigned char KeyNumber=0;

	P1=0xFF;
	P1_3=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=1;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=5;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=9;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=13;}

	P1=0xFF;
	P1_2=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=2;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=6;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=10;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=14;}

	P1=0xFF;
	P1_1=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=3;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=7;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=11;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=15;}

	P1=0xFF;
	P1_0=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=4;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=8;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=12;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=16;}

	return KeyNumber;
}

//定位键码数
unsigned char KeyNum;
void main()
{



	while(1)
	{
		KeyNum=MatrixKey();				//获取矩阵键盘键码
		if(KeyNum)						//如果有按键按下
		{
			P3=NixieTable[KeyNum-1];	//数码管显示
		}
	}
}

 这是全部代码，大家直接粘贴就能使用。（贴心吧嘿嘿）

2，代码讲解

接下来我要大致说一下代码（我把上面的代码一段一段的说）

//数码管段码表  0 1 2 3 4 5 6 7 8 9
unsigned char NixieTable[]={0x40,0x79,0x24,0x30,0x19,0x12,0x2,0x78,0x0,0x10};

很明显这是定义的一个数组，这个数组可以让数码管显示0-9数字。

//延时函数
void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

一个普通的延时函数，为了后续的扫描矩阵键盘。

//矩阵键盘扫描
unsigned char MatrixKey()
{
	unsigned char KeyNumber=0;

	P1=0xFF;
	P1_3=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=1;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=5;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=9;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=13;}

	P1=0xFF;
	P1_2=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=2;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=6;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=10;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=14;}

	P1=0xFF;
	P1_1=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=3;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=7;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=11;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=15;}

	P1=0xFF;
	P1_0=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=4;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=8;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=12;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=16;}

	return KeyNumber;
}

这是一个用于扫描矩阵键盘的函数。矩阵键盘是一种常用的输入设备，通过对键盘进行行列扫描，以检测用户按下了哪个按键。函数的作用是返回按下的按键的编号。

该函数使用了一个4×4的矩阵键盘，通过对键盘的行和列进行扫描，检测是否有按键按下。具体实现如下：

1. 首先，将P1口设置为高电平（0xFF）。
2. 然后，将P1口的某一行引脚（P1_3、P1_2、P1_1、P1_0）设置为低电平（0）。
3. 接着，对P1口的每一列引脚（P1_7、P1_6、P1_5、P1_4）进行检测，判断是否有按键按下。
4. 如果有按键按下，会进入一个延时函数（Delay(20)），等待按键稳定。
5. 然后，对于按下的按键，记录其对应的编号（KeyNumber）。
6. 最后，将记录的按键编号返回。

这里P1口就是我们芯片的引脚（这要结合硬件看，毕竟代码最终都作用于硬件上）下面会有仿真图片。我们先接着讲代码。

//定位键码数
unsigned char KeyNum;
void main()
{



	while(1)
	{
		KeyNum=MatrixKey();				//获取矩阵键盘键码
		if(KeyNum)						//如果有按键按下
		{
			P3=NixieTable[KeyNum-1];	//数码管显示
		}
	}
}

这就是我们的逻辑环节了，当我们在矩阵按键中按下对应按键，数码管就会显示对应数字。

3，proteus

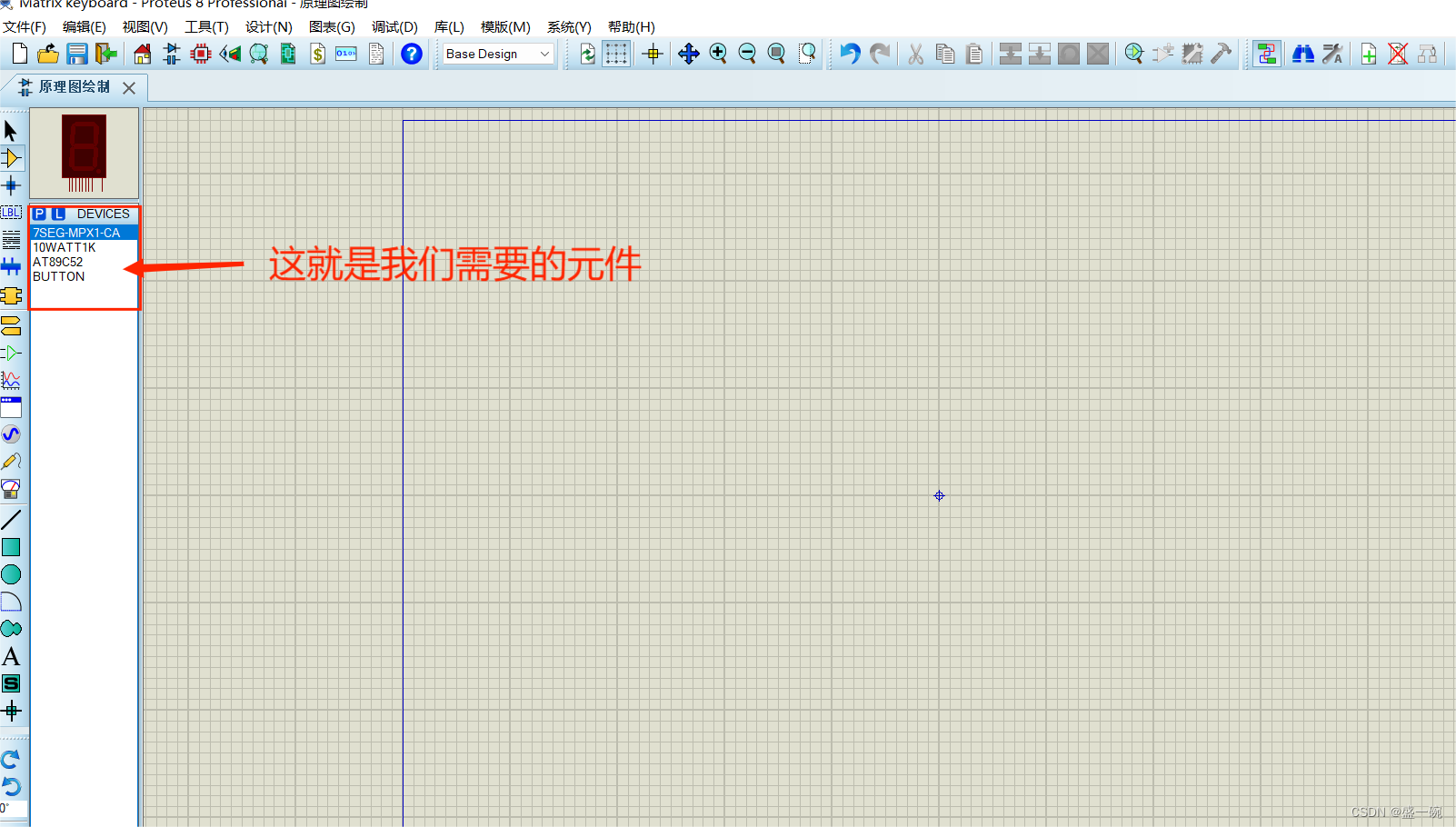

打开Proteus软件，新建工程，找到我们所需元件。

我们可以把它们从库里找出来，接下来是连接。

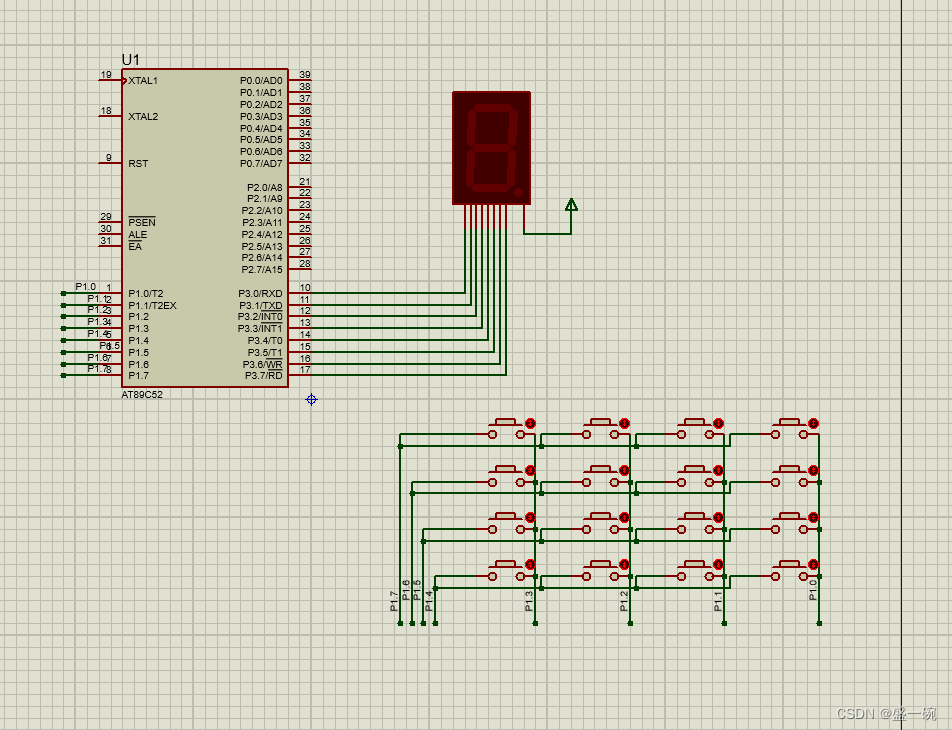

 这就是我所连接的，大家可以保存下来放大仔细看连接的线路。（配合代码食用效果更佳）

然后我们把芯片添加刚刚keil5生成的.hex文件。

3，仿真

点击运行仿真（不要点开始仿真）

矩阵按键，数码管

这里好像不能直接插入视频（也可能是我不知道这么搞）

4，思考

4.1        在keil5中我们代码为什么要这么写？含义何在？

4.2        在proteus中我们的电路为什么要这么连，与我们写的代码有什么关联？

4.3       我这次并没有把所有的矩阵键盘用完，用剩余的按键，可以更改代码显示一下E。

提示：我们学习完这个矩阵键盘，大家想一下，是不是加个LCD屏，我们可以利用矩阵键盘做个电子密码锁。大家感兴趣的话可以查阅这方面的资料。
