1. ANSYS的安装

参考链接：最详细的ANSYS2022R1中文版安装破解汉化教程

2. Fluent模块的简介

在workbench中双击Fluent后，添加流体仿真的模块，主要有五个内容：

（1）几何结构 / Geometry：建模

说明：一般是solidworks和其他CAD软件建好了导入

通常导入的模型是“流体的外壳”，实际计算是需要将模型进行网格化后进行计算。

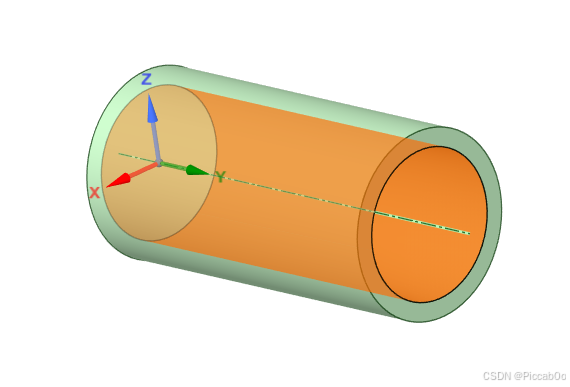

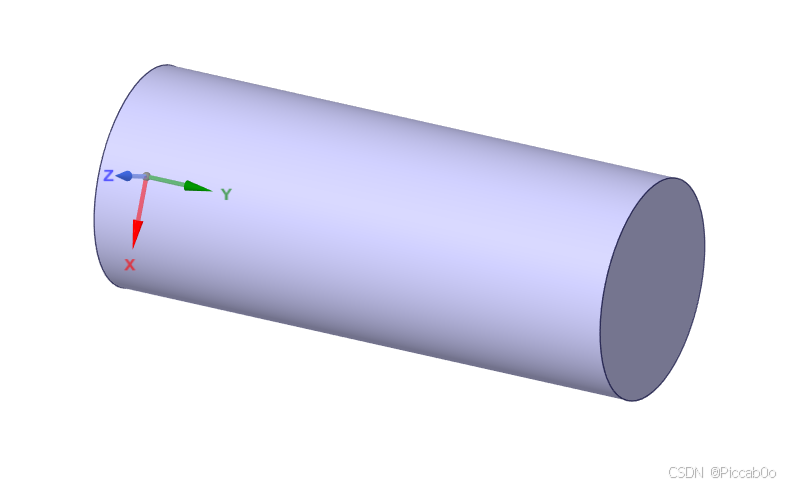

以外径20，内径16的圆柱套筒为例。我们需要计算的流体流动是橙色部分的内壁，因此可以用“准备-体积抽取，然后抑制掉外壳实体”，提取出需要计算的“真实流动区域”（如下图）。

注：对于更复杂的结构如机翼等，一般是需要在模型的外面画一个足够大的长方体，导入后利用“设计-组合”，利用bool计算差出真实的流动区域。

（2）网格/Mesh：划分网格单元

注：导入之前要把一些理想化的模型给删掉（倒角、圆角、螺纹孔等），防止对网格化造成困扰

①确定流体的边界（一般，入口inlet、出口outlet，表面wall）

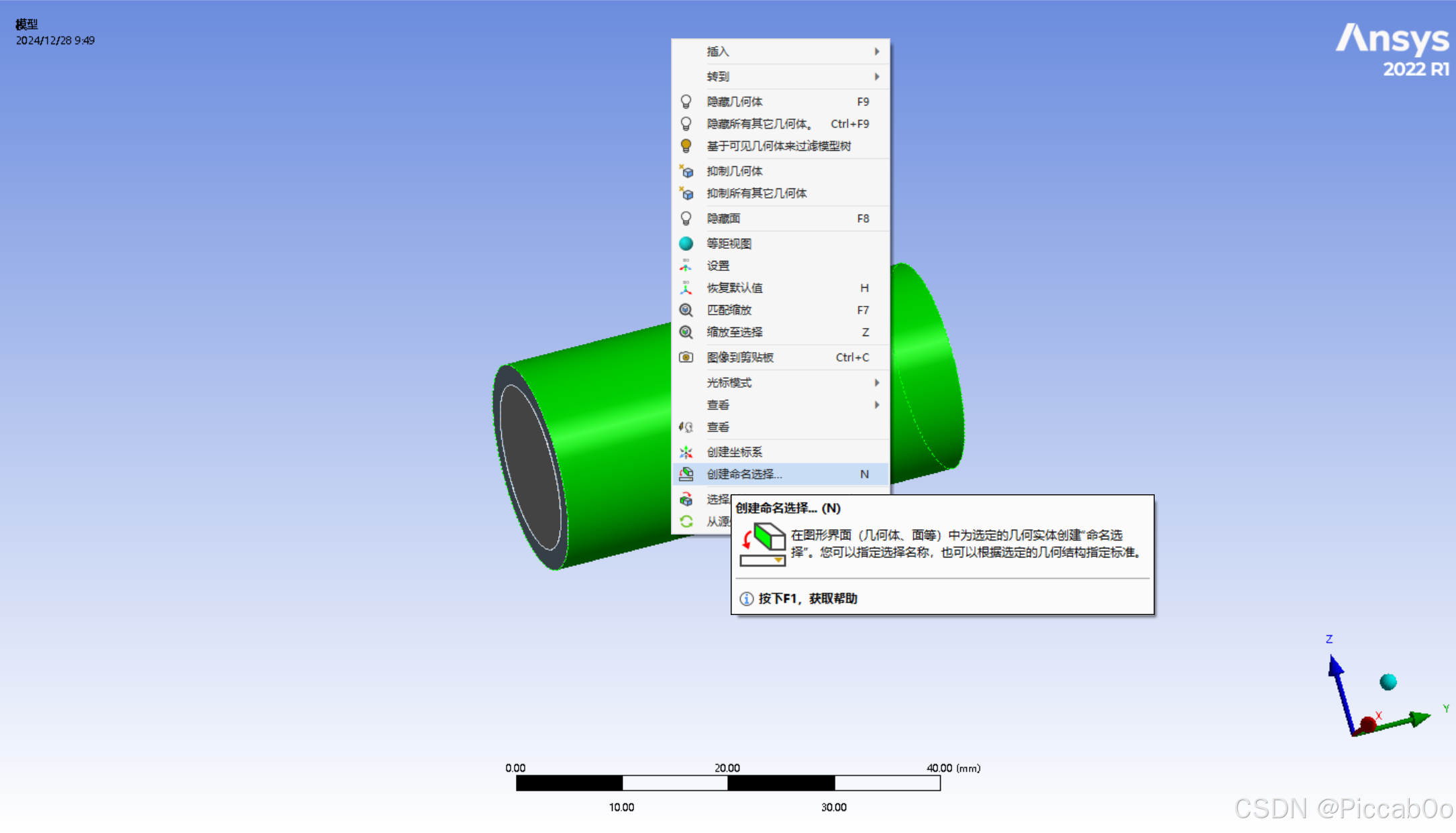

流体在流动时是有边界的，利用“右键-创建命名选择”可以给边界创建网格集合。

②定义网格属性（单元尺寸、网格划分的方式等）

单元尺寸越小，网格划分的数量越多。

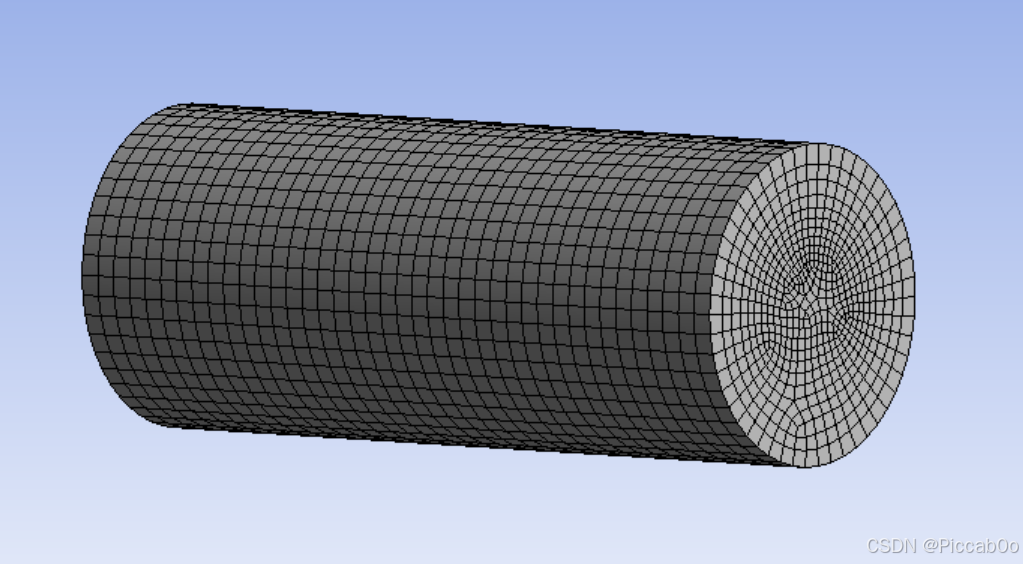

③生成网格

注：这里有个小技巧是可以利用“主页-插入-截面”来查看网格划分情况

（3）设置/Setup：对流体施加初始状态，配置约束及工作情况

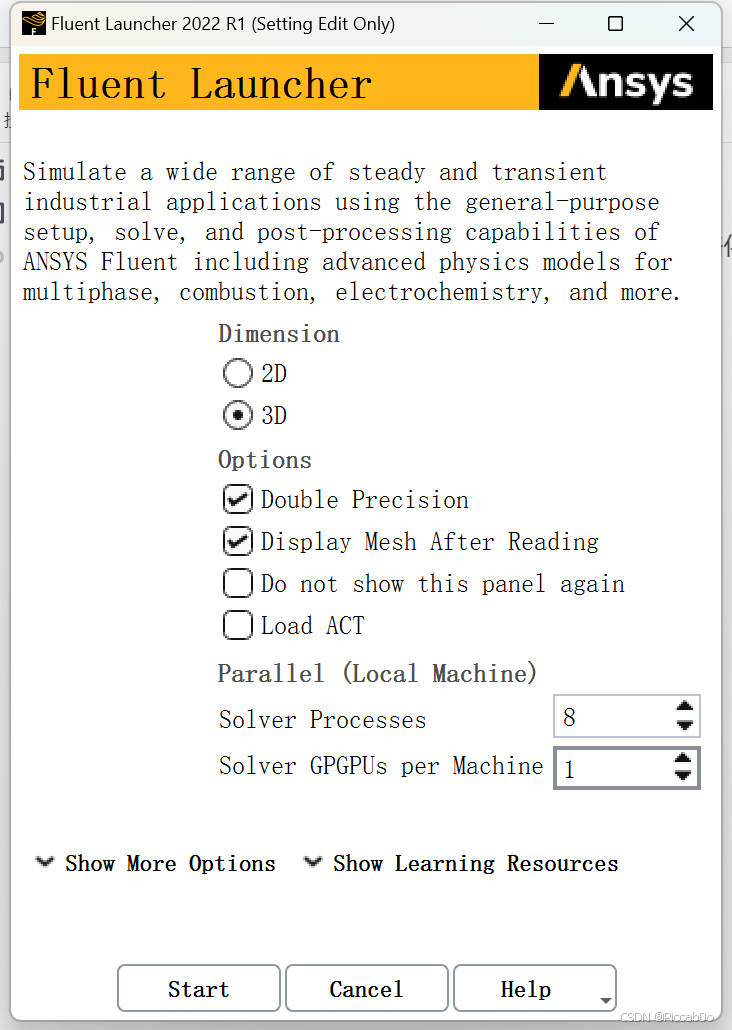

①设置CPU处理器核心数量，显卡核心数量

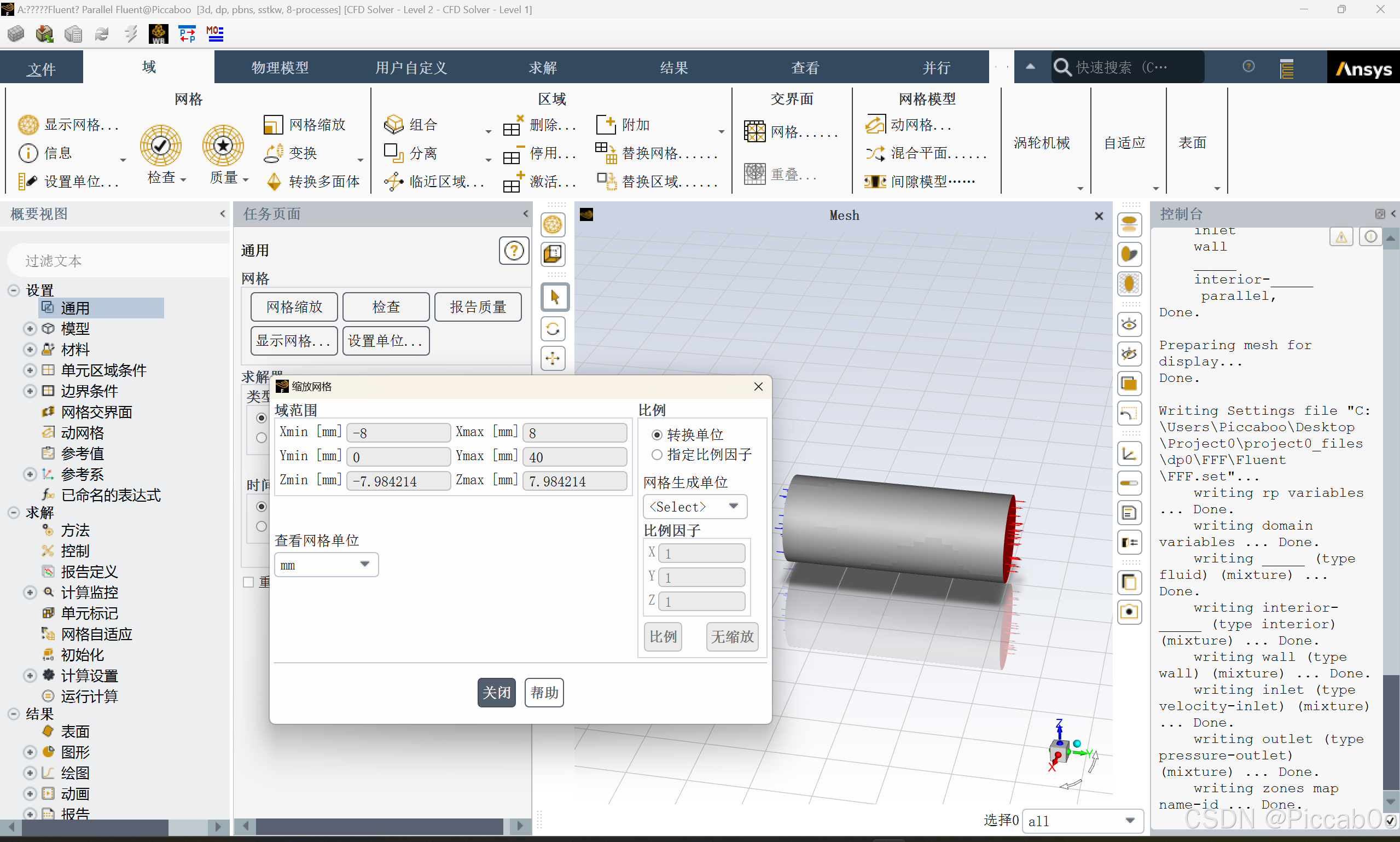

②设置-通用-网格缩放

防止有时候模型导入进来后单位被改变！

③设置-模型-粘性-默认SST模型

④设置-单元区域条件

里面可以选择流体的材料等内容

⑤设置-边界条件

可以对各边界进行配置，如流体表面的粗糙高度（如0.05）

这里一定要配置入口，如速度大小等，不然流不动。

⑥求解-方法/控制/初始化

⑦求解-运行计算

配置迭代次数等参数，然后开始计算（因为流体是非定常的，仿真中利用概率进行模拟，需要找到一个收敛的计算结果）

注：在求解-计算监控-残差里可以设置收敛的判断标准，如果默认0.001的话可能不够，需要改的更小一点。

这里计算机默认收敛了

（4）求解/Solution：结算过程，后处理，查看计算结果

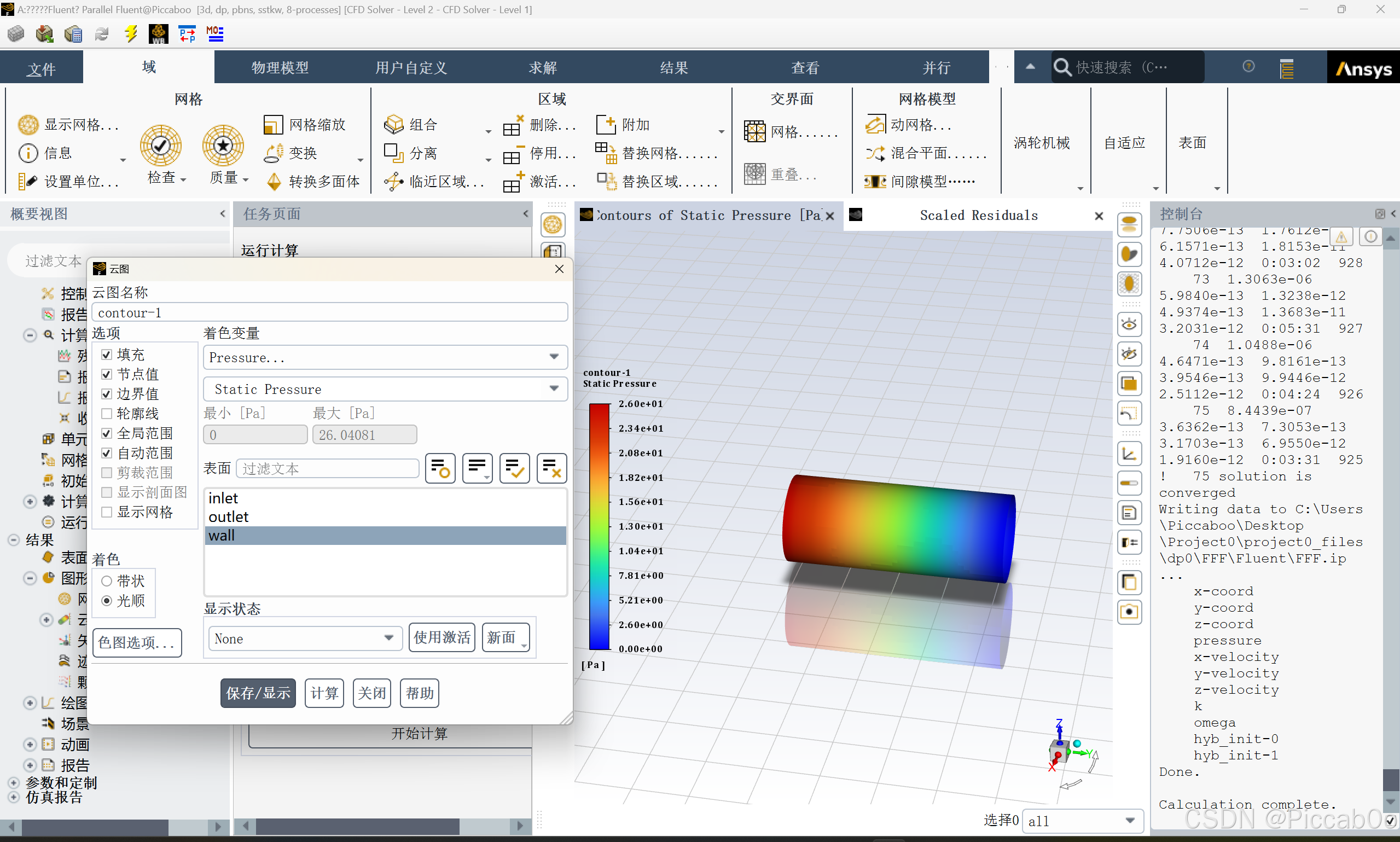

① “结果-图形-云图”（选项里可以配置不同的显示方式）

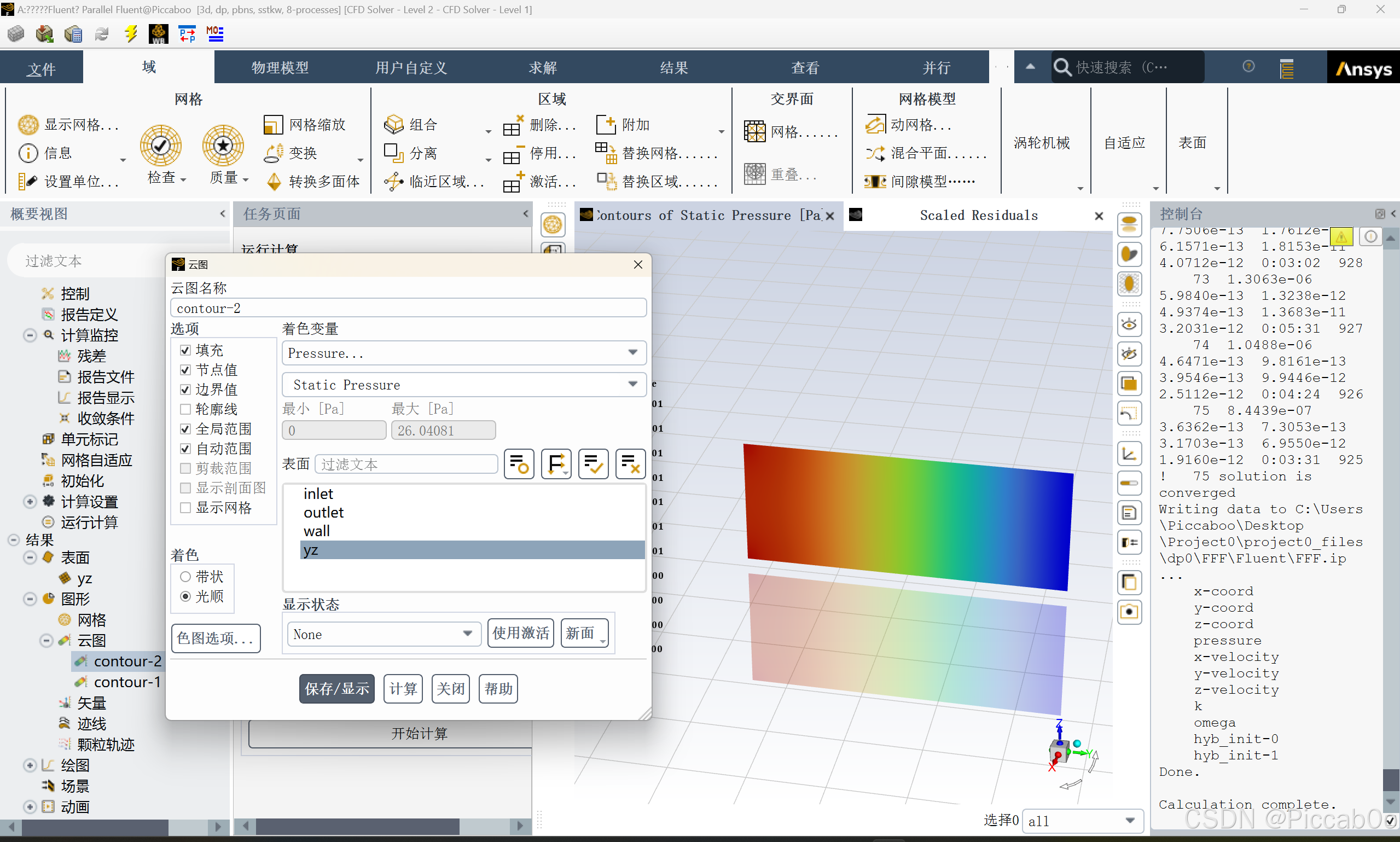

如果希望看横截面流速，则选择“云图-新面-平面-创建-显示”（这里创建的表面在“结果-表面里”）

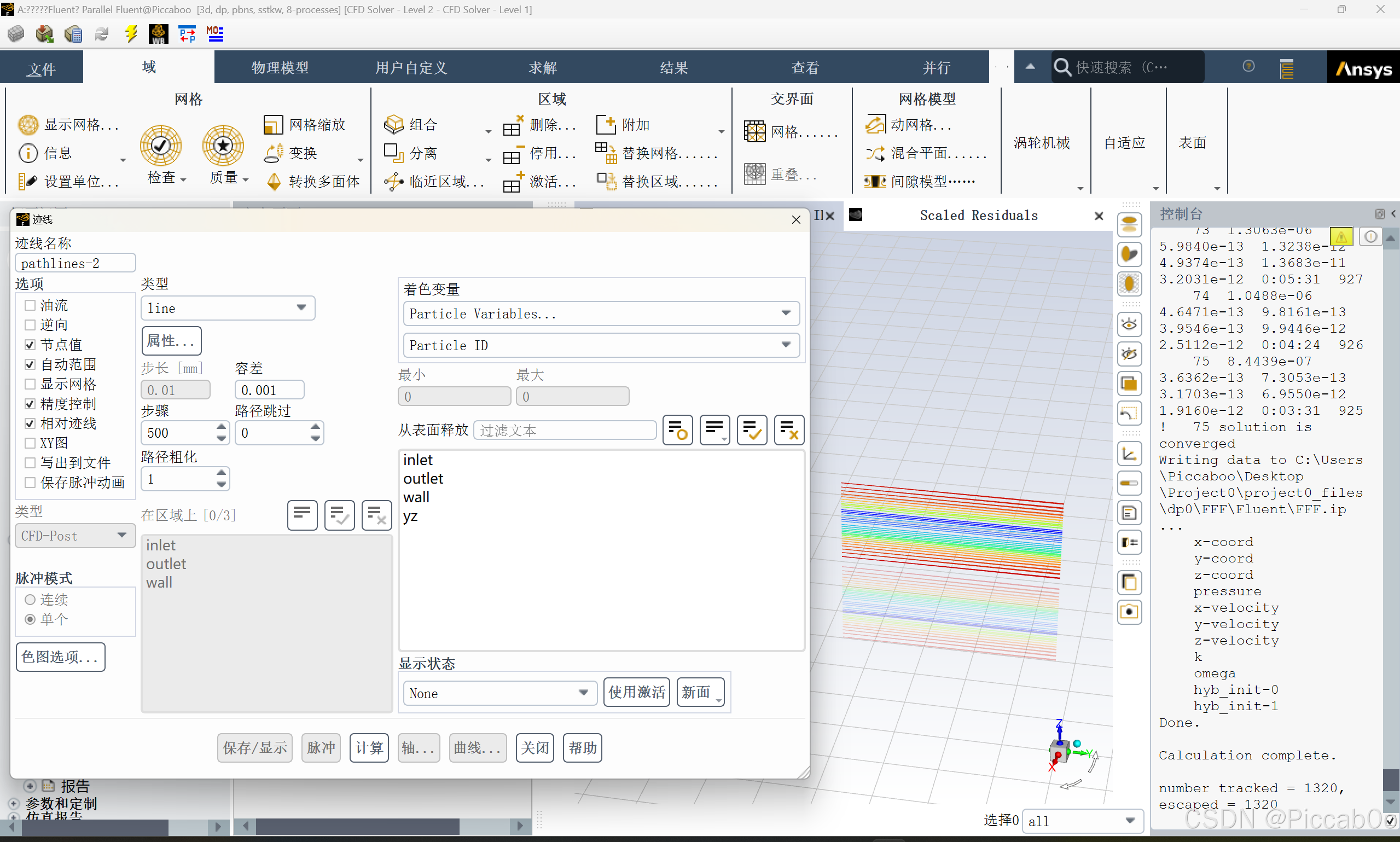

② “结果-迹线”

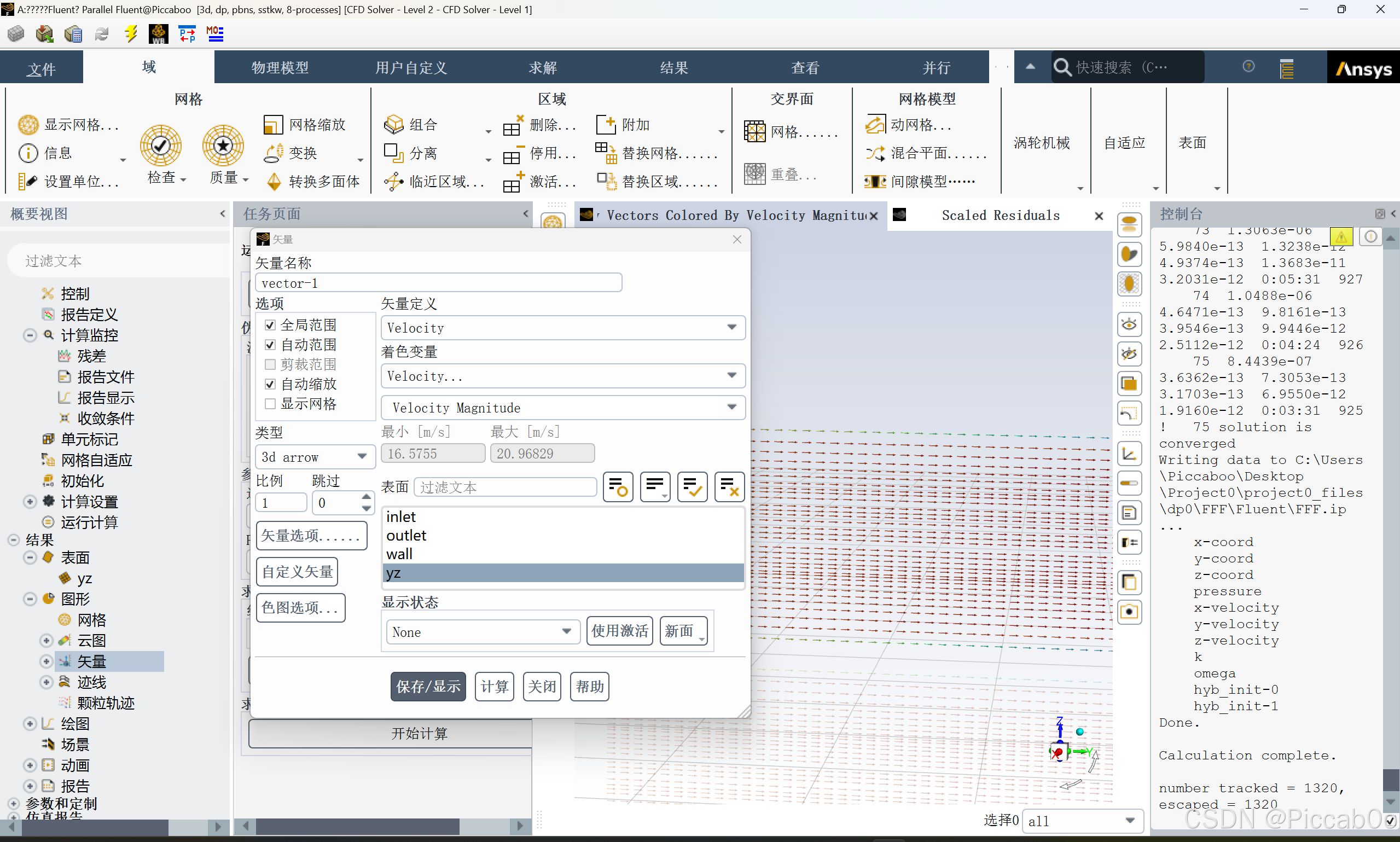

③ “结果-矢量”

（5）结果/Results：最后的计算结果
