用simulink搭建云台仿真PID调参

最新推荐文章于 2024-05-03 09:15:00 发布
最新推荐文章于 2024-05-03 09:15:00 发布
阅读量1k 收藏 9
点赞数 1
分类专栏： RM 文章标签： matlab pid
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_52113386/article/details/122675764
版权

本文结合华南虎开源以及网上各路资料做了一个整理，再加上本人的一些思考写出来此流程，也算是帮助后来者提供一个思路。

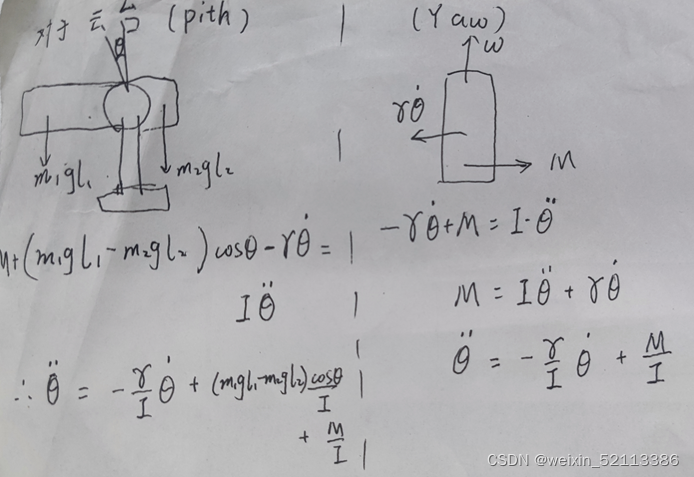

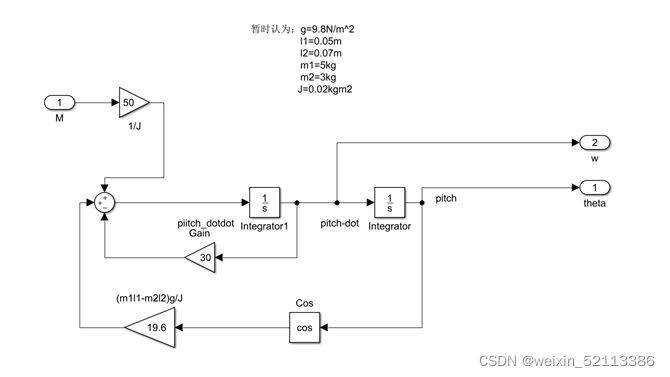

寻找系统合适的线性化模型

在这里插入图片描述在这里插入图片描述

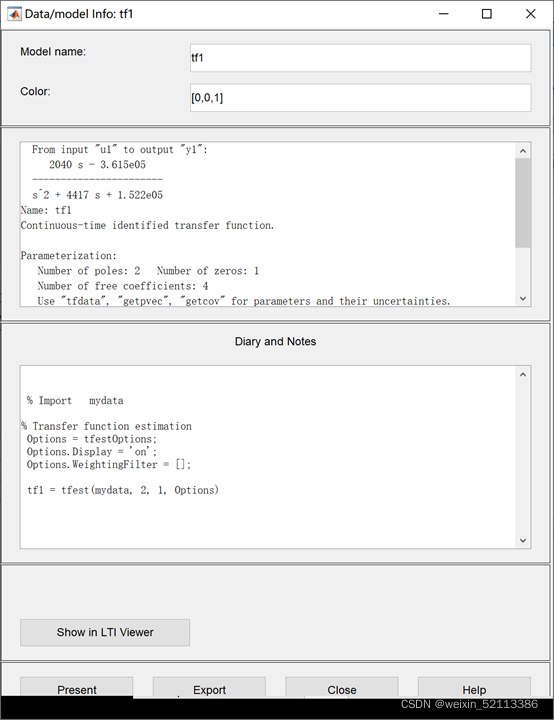

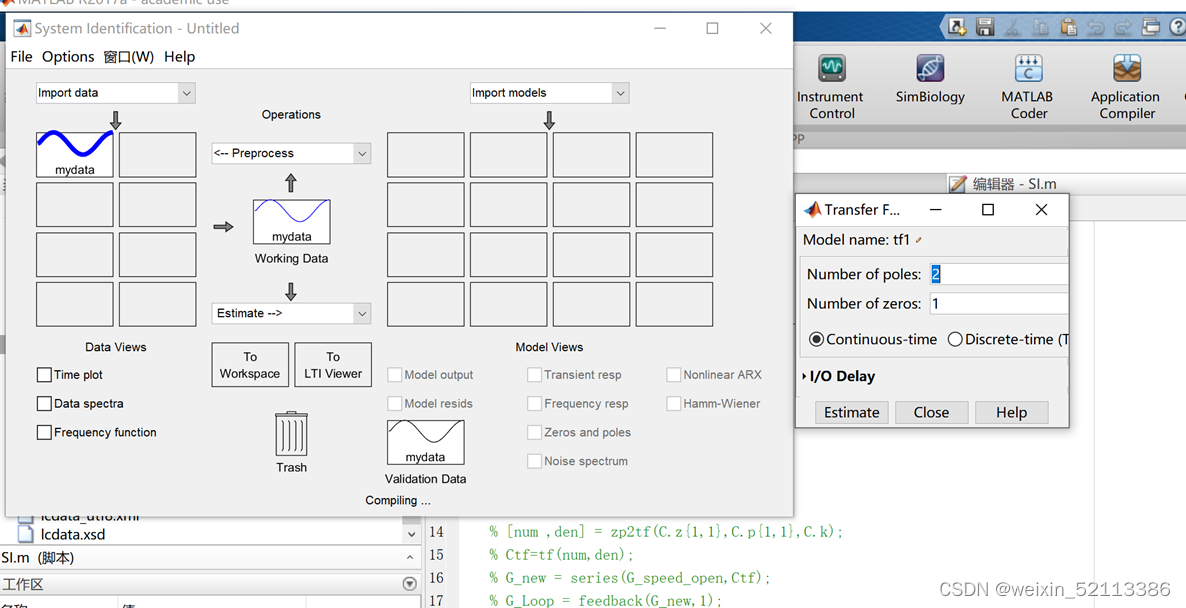

在这里插入图片描述2.另一种方法是使用MATLAB的系统辨识工具箱
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

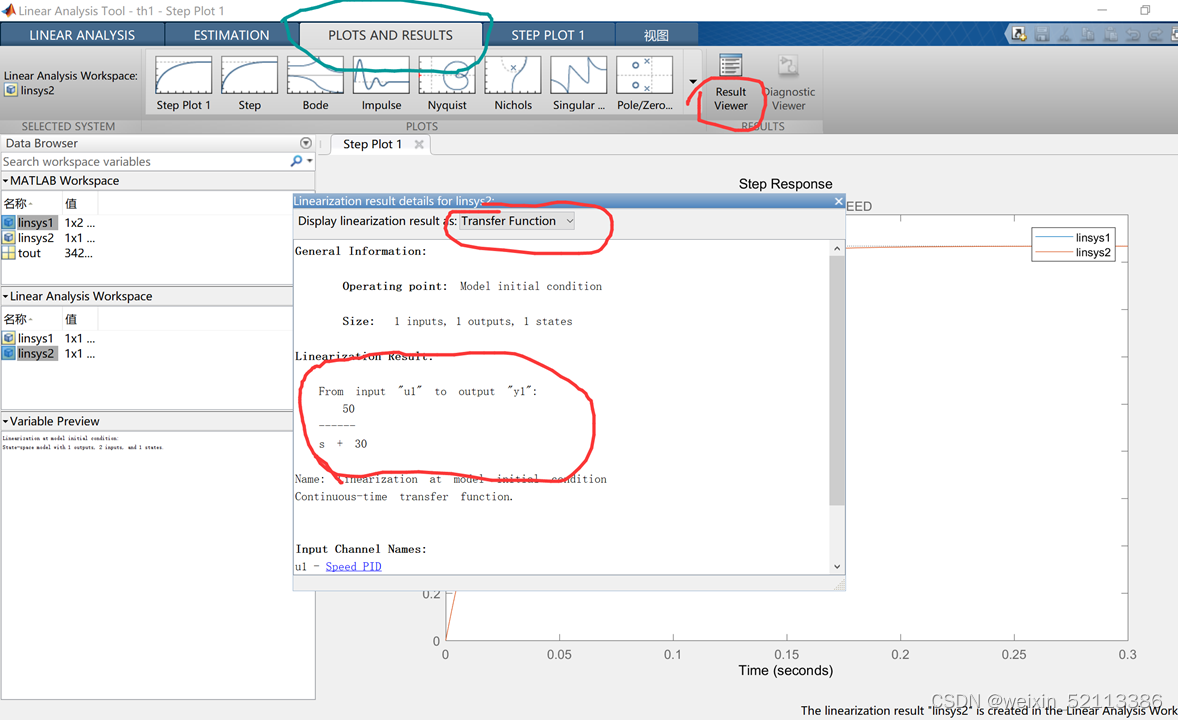

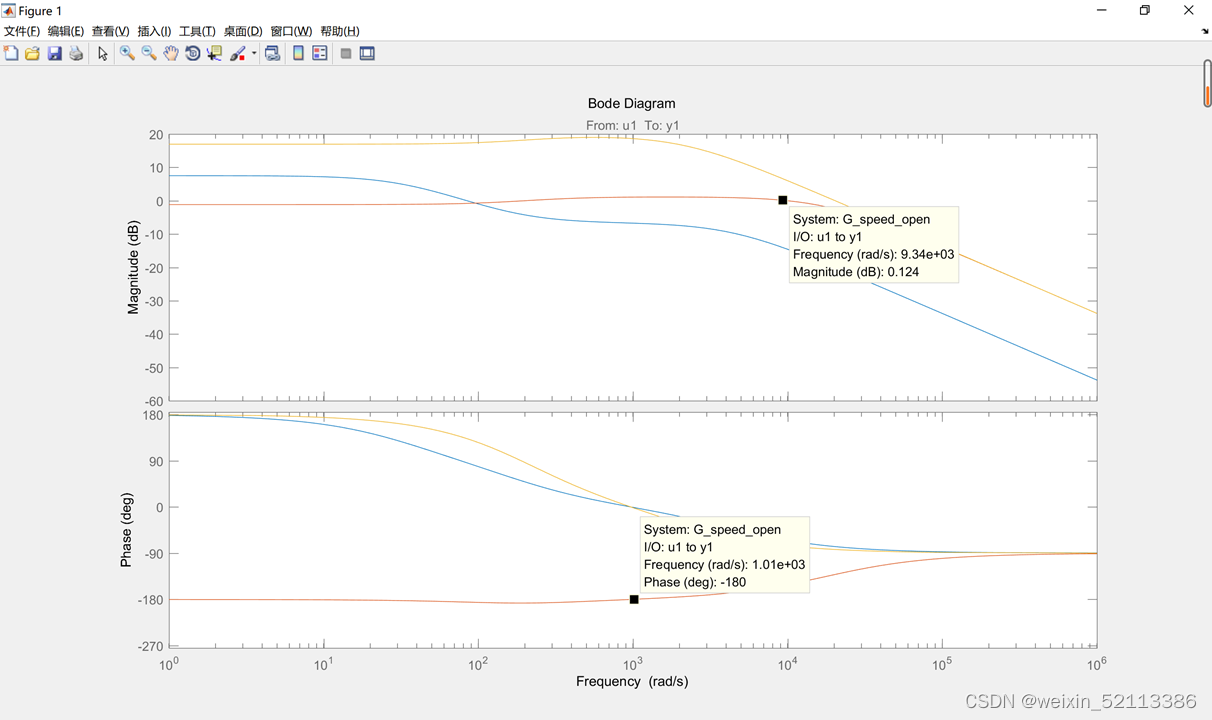

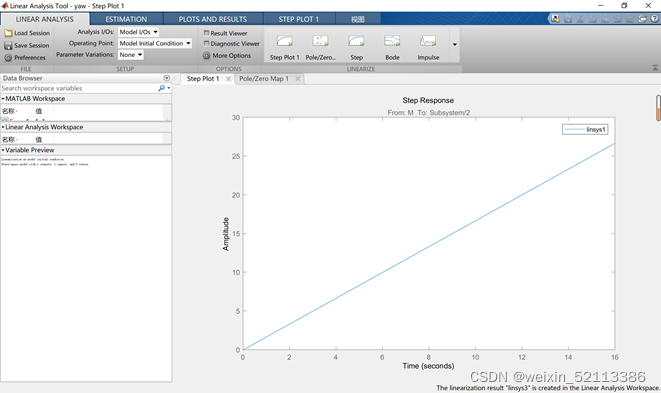

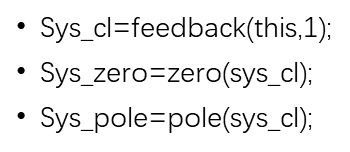

在这里插入图片描述3.对系统线性化，得到系统的传递函数模型
在这里插入图片描述
在这里插入图片描述在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

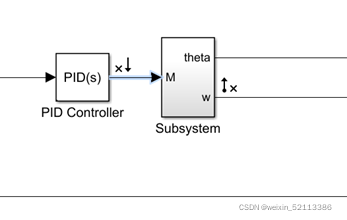

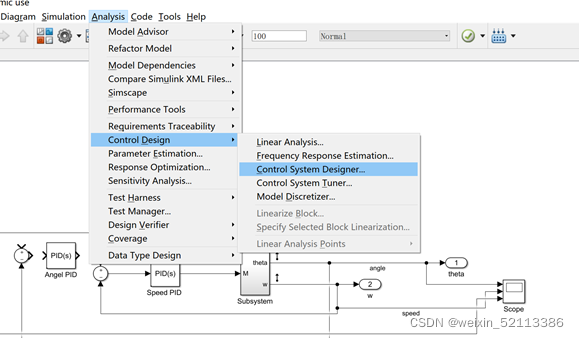

搭建simulink仿真回路

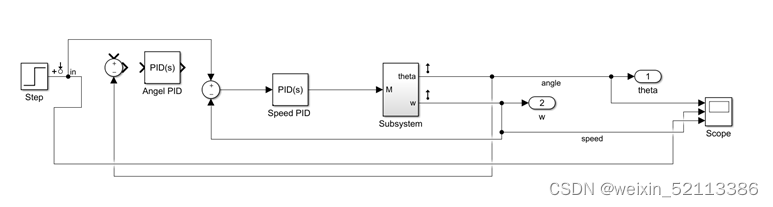

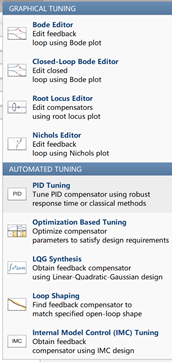

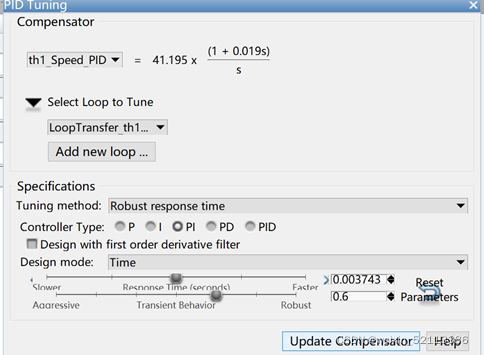

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述
在这里插入图片描述在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

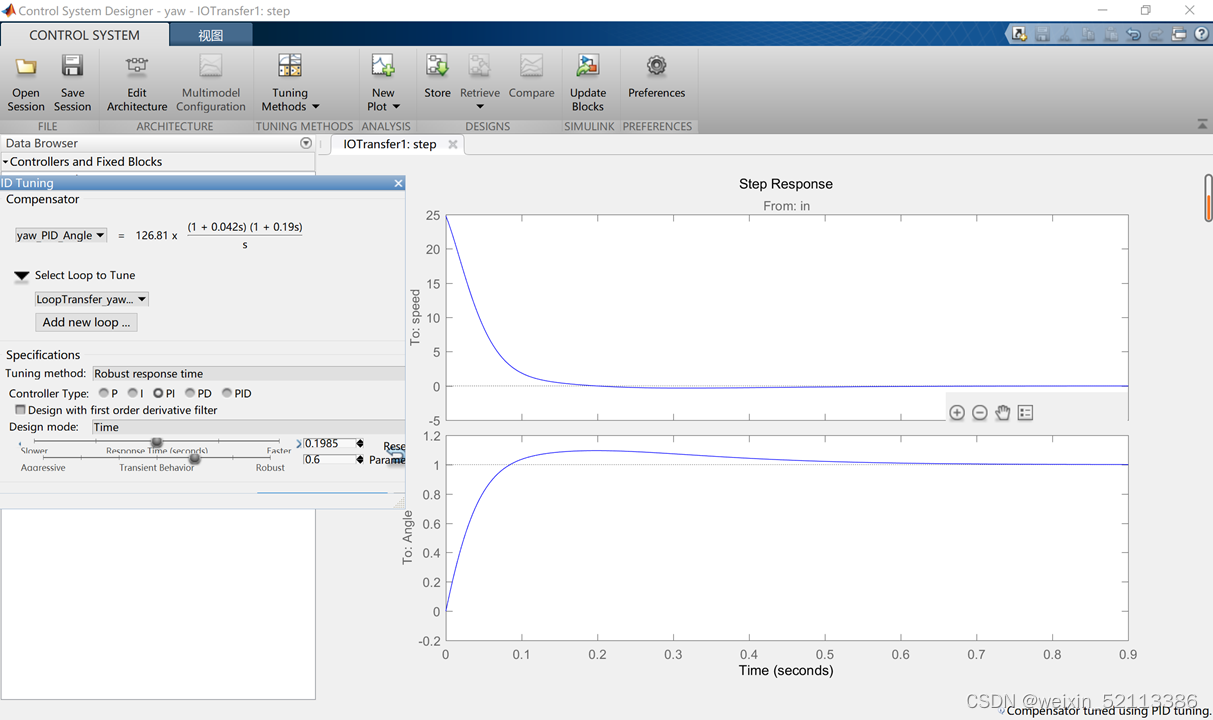

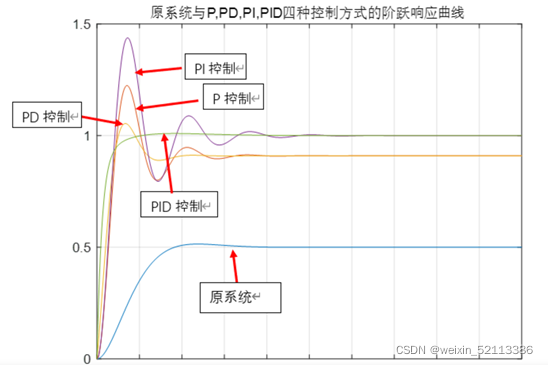

效果如图：

在这里插入图片描述
