英飞凌TC27x系统架构

---

前言

EB主要是对MCAL的配置，即微控制器抽象层。
配置MCU需要对MCU架构比较熟悉。
总结如下：

---

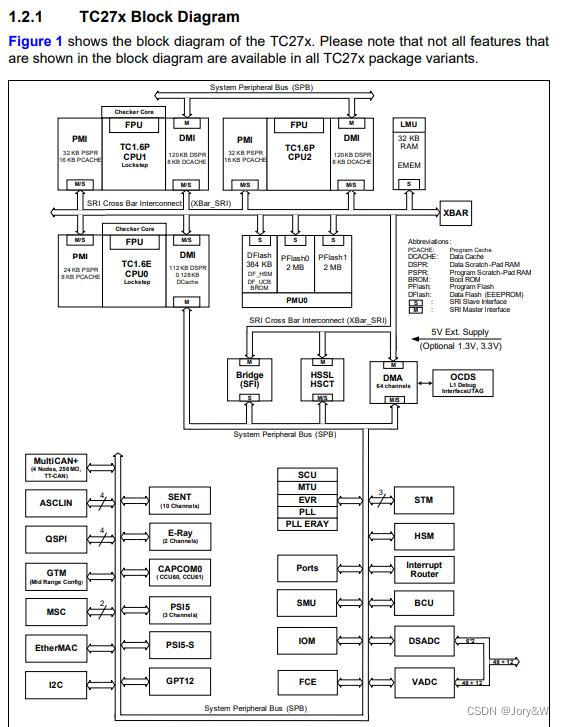

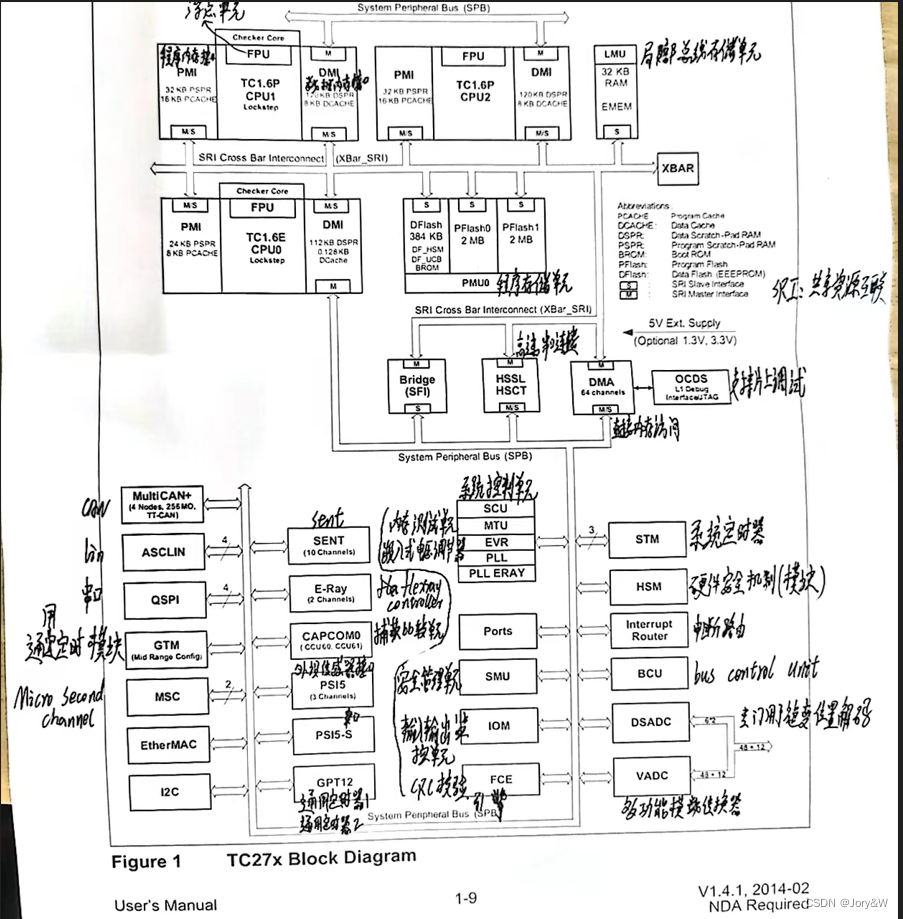

一、英飞凌TC27x系统架构

二、缩写意义

ADC	模数转换器
ASCLIN	带有LIN的异步/同步串行控制器
CAN	控制器局域网络
CAPCOM	捕获比较单元
CPU	中央处理单元
CCU	时钟控制单元
CCU6	捕获比较单元6
DCACHE	数据高速缓存（data cache（缓存））
DFLASH	数据闪存
DMA	直接内存访问
DMI	数据内存接口
DSPR	数据高速暂存存储器 （data Scratch Pad Ram
EBU	外部总线接口 Extermal bus Interface
ECC	错误校正编码 Error Correction Code
E-Ray	Flexray控制器 Flexray Controller
EtherMAC	以太网介质访问控制器
EVR	嵌入式电压调节器
FCE	灵活循环冗余码校验引擎 Flexible CRC Engine
FPI	灵活的外围互联 Flexible Peripheral Interconnect（bus protocol）
GPIO	通用的输入输出接口
GPR	通用目的寄存器 general purpose register
GTM	通用定时器模块
HSM	硬件安全机制
I/O	输入/输出
IOM	输入输出监控单元 I/O Monitor Unit
JTAG	联合测试工作组（程序测试下载口）
LMU	局部总线储存单元 Local Bus Memory Unit
MSB	最高有效位
MSC	微次要通道 micro second channel
MTU	内存测试单元
MultiCAN+	增强的多样CAN控制器
NC	未连接
NMI	不可屏蔽中断 Non-Maskable Interrupt
OCDS	支持片上调试 On-Chip Dubug Support
PLL	锁相环
PFLASH	程序闪存
PMI	程序储存器接口
PMU	程序储存单元
PSPR	程序高速暂存储存器
QSPI	队列串行外围接口控制器
RAM	随机存取储存器
RISC	精简指令集计算
SCU	系统控制单元
SENT	单边半字节传递（一种通讯协议）
SFR	特殊功能寄存器
SMU	安全管理单元
SPB	系统外设总线（基于FPI协议）
SRI	共享资源互联
SRAM	静态数据储存器
SRN	服务请求节点
STM	系统定时器
SWD	供电看门狗
TC1.6P	高性能处理器
TC1.6E	高效率处理器
VADC	通用模拟数字转换器
WDT	看门狗定时器
XBar XBar_SRI	十字交叉互联，基于共享资源互联协议

---

总结

该架构三大部分，1.内核 2.总线 3. 外设
