simulink 汽车低压电网简单仿真

这个简单的模型由下面三个部分组成：DCDC、负载、12V蓄电池。其中DCDC是用一个可控制的恒压源，负载是一个可控制的恒流源，12V蓄电池是用一个简单的恒压源+内阻模型代替的，其中DCDC内部的逻辑大致是超过额定功率后，会逐步降低输出电压，12V OCV的逻辑是按照安时积分估算SOC，并计算OCV。

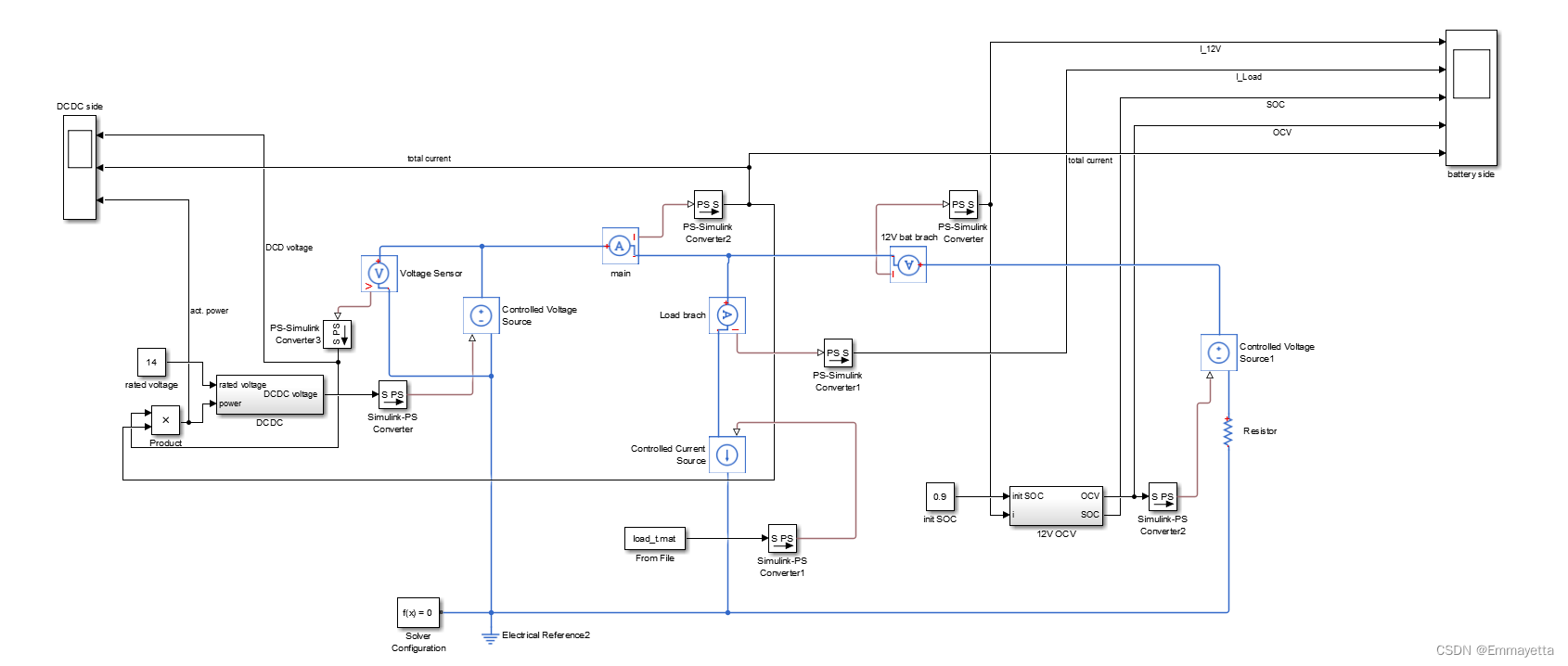

整体的模型：

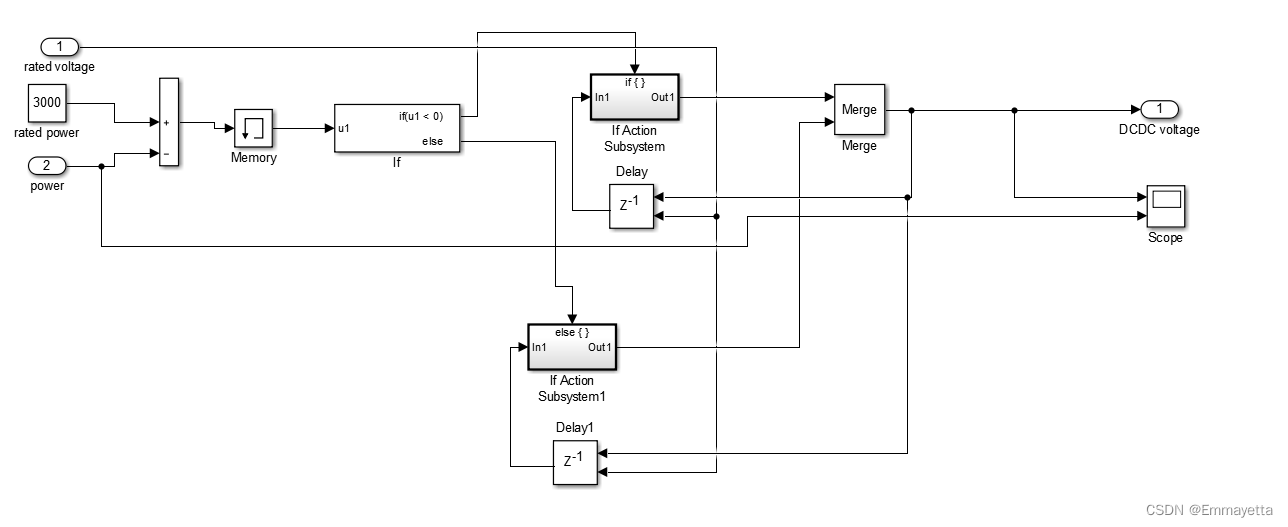

DCDC内部逻辑：

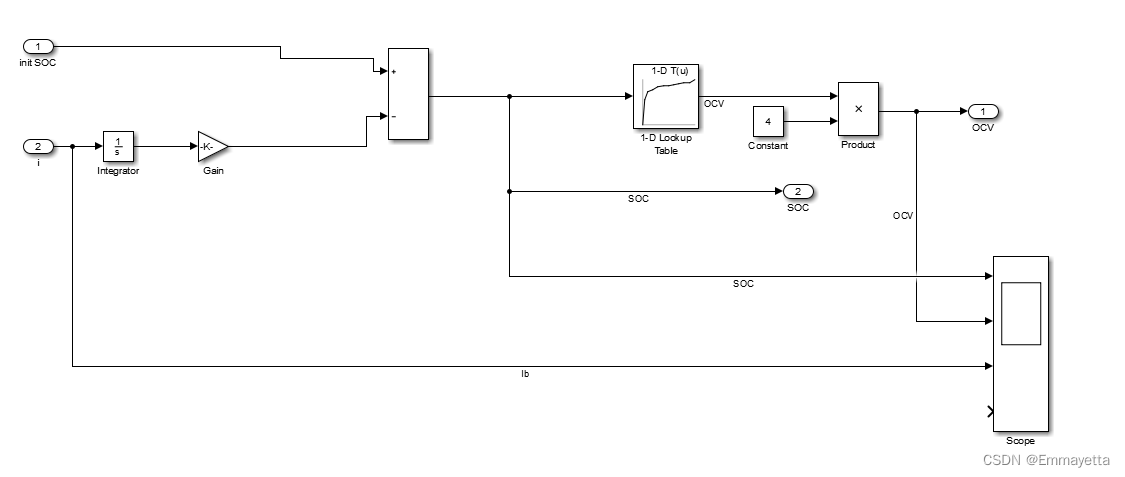

12V蓄电池的逻辑：

利用mat文件生成随时间变化的负载。

t=[0:0.01:20];
current=10*(t<10)+100*(t>=10 & t<=20);
load_t=[t;current];
save load_t.mat load_t

可以仿真不同的负载变化、DCDC额定功率、12V蓄电池的初始SOC下DCDC和蓄电池的工作状态啦。非常简单，没有加入电池方面的充放电限制，就先试试~
