数字电子时钟Multisim仿真设计

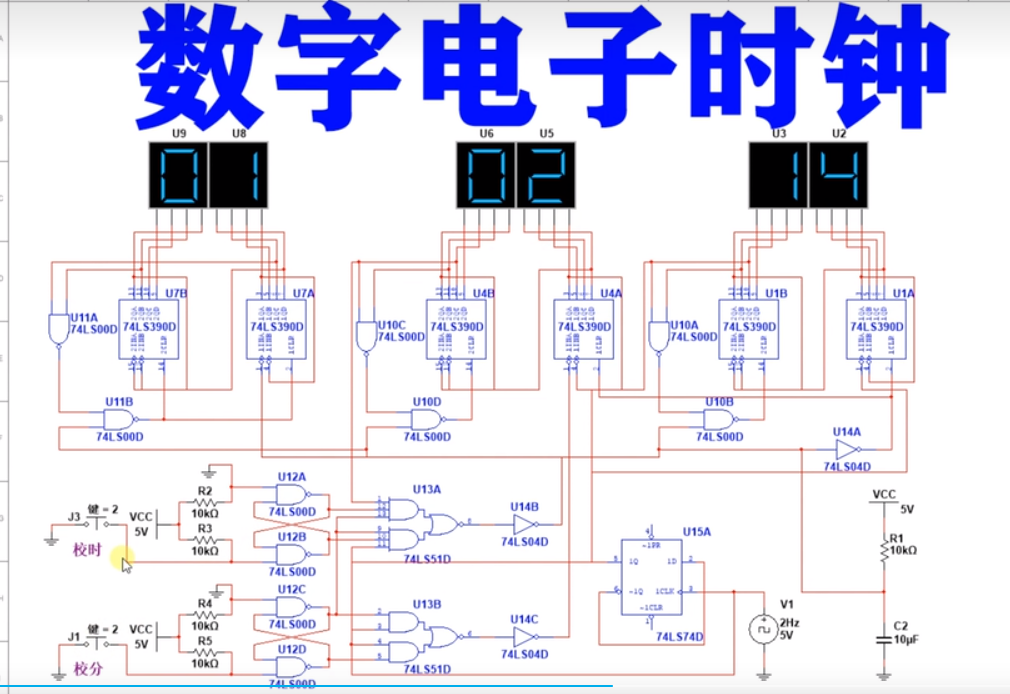

仿真图：

功能简介：

具有6个数码管用于显示系统的时、分、秒
采用6片计数器芯片74LS390分别驱动6个数码管
采用触发器74LS74和多个逻辑门配合可以实现分钟和小时的校准，校准方式是通过两个按键
采用标准的信号发生器作为系统芯片的时钟源

芯片介绍

74LS390芯片的特点如下：

1. 计数功能：74LS390可以进行两个独立的4位二进制计数，可以按照正向递增（上升计数）或反向递减（下降计数）的方式进行计数。
2. 同步操作：它采用同步逻辑，确保在时钟信号触发时进行计数，并且所有输出都在同一时刻更新。
3. 可调初值：该计数器具有可调节的初值设置功能，通过设置预置（preset）和清零（clear）输入引脚上的数据来指定开始计数的起始值。
4. 异步复位：74LS390具有异步复位功能，可以通过外部引脚接收复位信号，将计数器清零并恢复到初始状态。
5. 锁存功能：该芯片具有锁存功能，可以通过设置锁存使能（enable）引脚来冻结当前计数状态，并阻止进一步的计数。
6. 输入和输出缓冲器：该芯片配备了输入和输出缓冲器，提供对输入和输出信号的增强驱动和抗干扰能力。

74LS74芯片的特点如下：

1. 双D触发器：74LS74包含两个独立的D触发器，可以进行数据存储和时序控制操作。
2. 异步清零：该芯片具有异步复位功能，可以通过外部引脚接收清零信号，将触发器的状态清零并恢复到初始状态。
3. 同步操作：触发器采用同步逻辑，确保在时钟信号触发时进行数据存储，并根据触发器类型（上升沿触发或下降沿触发）更新输出。
4. 数据输入：每个触发器具有一个数据输入引脚（D），用于输入要存储的数据。
5. 时钟输入：每个触发器具有一个时钟输入引脚（CLK），用于控制数据存储的时机。
6. 输出：每个触发器都有一个输出引脚（Q），以提供已存储的数据作为输出。
7. 非反转输出：某些型号的74LS74还具有一个额外的非反转输出引脚（\Q），提供与输出引脚相反的数据。
