12小时制电子时钟Multisim仿真

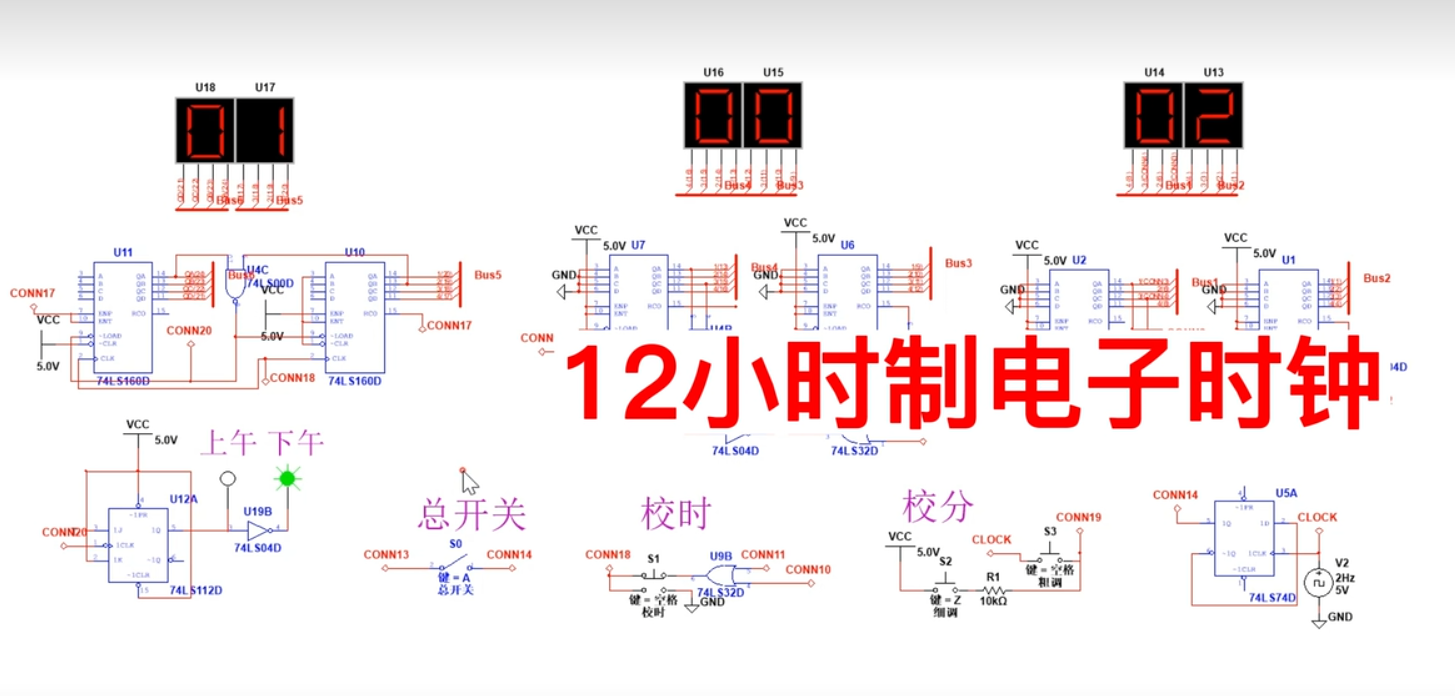

仿真图：

功能简介：

具有6个数码管分别用于显示系统的时、分、秒
采用计数器芯片74LS160用于驱动数码管
采用触发器芯片74LS112和两个LED灯实现上下午的指示
具有一个总开光控制系统的工作，两个功能按键实现校时校分
采用标准的信号发生器作为系统芯片的时钟源

芯片介绍

74LS160芯片的特点如下：*

1. 功能：74LS160是一个4位二进制同步计数器，具有清零、加载和使能功能。它可以实现从0到15的二进制计数，并且可以在特定条件下进行清零或加载操作。
2. 同步计数：74LS160采用同步计数方式，在时钟信号的控制下进行计数。每个时钟脉冲到达时，计数器会根据输入信号进行自增或重置。
3. 异步清零和异步加载功能：74LS160具有异步清零和异步加载功能。异步清零功能可以立即将计数器的值清零，而异步加载功能可以在计数过程中加载新的初始值。
4. 时钟输入：该芯片具有一个时钟输入引脚，用于接收外部时钟信号，控制计数器的计数。
5. 输出：74LS160提供4个输出引脚，分别表示四位计数结果。

74LS112芯片的特点如下：

1. 双J-K触发器：74LS112集成了两个独立的J-K触发器，可以单独操作或同时使用。这提供了更大的灵活性和功能。
2. 异步清零功能：芯片具有异步清零输入(CLR)，当CLR引脚接收到低电平信号时，能够强制清除一个或两个触发器的状态并将输出置为低电平。
3. 负沿时钟触发：触发器在时钟输入(CP)引脚上检测到下降沿时进行数据同步和输出更新。这种触发方式常用于时序控制和状态机设计中。
4. 快速响应时间：74LS112采用了低功耗S型功耗技术，能够提供快速的响应时间和高速操作。
5. 适用于5V逻辑电平：该芯片系列设计用于5V工作电压范围，广泛应用于许多数字逻辑电路设计和系统中。
6. 常见封装类型：74LS112通常以16引脚的DIP(Dual In-line Package)封装形式出现，方便在实验板、插座或焊接到电路板上使用。

74LS74芯片的特点如下：

1. 双D触发器：74LS74包含两个独立的D触发器，可以进行数据存储和时序控制操作。
2. 异步清零：该芯片具有异步复位功能，可以通过外部引脚接收清零信号，将触发器的状态清零并恢复到初始状态。
3. 同步操作：触发器采用同步逻辑，确保在时钟信号触发时进行数据存储，并根据触发器类型（上升沿触发或下降沿触发）更新输出。
4. 数据输入：每个触发器具有一个数据输入引脚（D），用于输入要存储的数据。
5. 时钟输入：每个触发器具有一个时钟输入引脚（CLK），用于控制数据存储的时机。
6. 输出：每个触发器都有一个输出引脚（Q），以提供已存储的数据作为输出。
7. 非反转输出：某些型号的74LS74还具有一个额外的非反转输出引脚（\Q），提供与输出引脚相反的数据。

设计文件：
链接：https://pan.baidu.com/s/1hNuY5s57rL247zluU9DXpg?pwd=ra13
提取码：ra13
