嘉立创：原理图导PCB出警告， 导线 $1N8219 是单网络，仅连接了一个元件引脚。

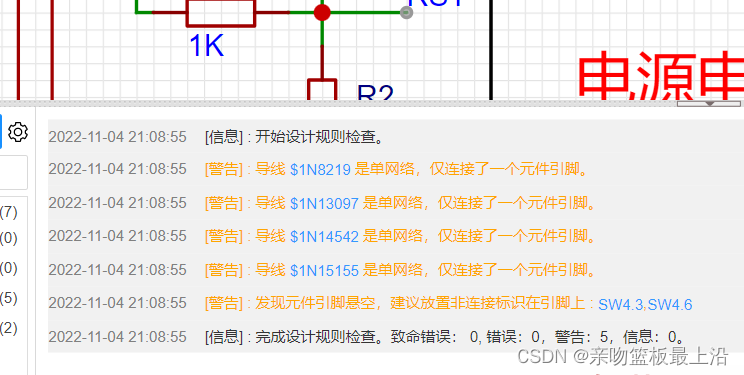

 很多朋友在做电路图都嘉立创，在原理图导到PCB的时候，经常会出现以上的警告

以下是一些心得：

问题1：

[警告] : 导线 $1N8219 是单网络，仅连接了一个元件引脚。

解决方案：

点击导线名称，系统会自动定位到出错导线，把导线拆了，重新连下就好了

问题2：

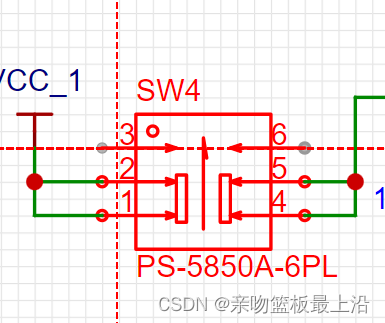

[警告] : 发现元件引脚悬空，建议放置非连接标识在引脚上 : SW4.3,SW4.6

解决方案：

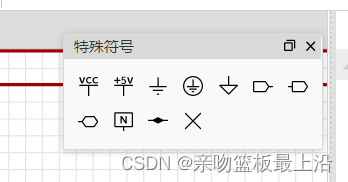

 同样点击出错名称，自动定位，在工具栏中找到X

 对，最后一个X，这表示非连接的意思，在原理图的最后一定要把悬空的引脚加上X，否则会报错。

ok，就这些
