一、 发现问题

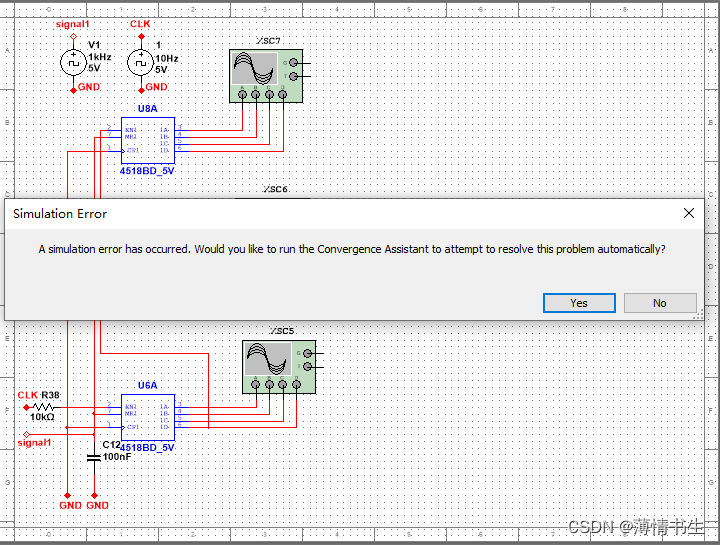

暑假由于需要用纯硬件做款心率计,设计电路要用到multisim仿真,然而在使用multisim进行电路分析仿真时,出现了无法仿真分析的错误情况,仔细检查电路设计后没有发现参考地等一些原则性的问题,但依然会提示仿真错误,如下图:
在这里插入图片描述

二、查阅资料

通过查阅资料,发现可能是仿真系统中的内部参数设定不匹配或是频率过高无法仿真。

三、解决方案

对于此类问题可以通过如下步骤解决:
1、在出现仿真错误信息提示时,点击“否”,进行手工调整参数,如果你点击“是”交给电脑来处理这个错误,大概率会进行很多次尝试,最终给你的结果是无法收敛,浪费时间。
2、打开“interactive”

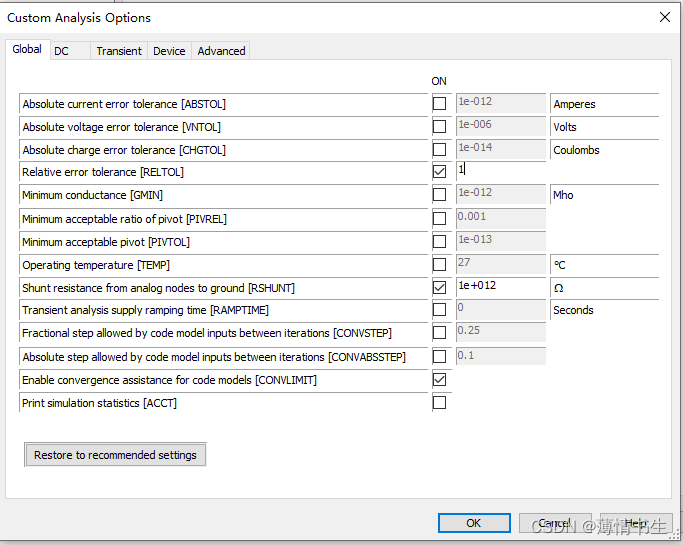

3、修改相对错误容限,0.001改为1
在这里插入图片描述
再回到主界面进行仿真,发现刚才出现的仿真问题就解决了。

### Multisim 中瞬态分析收敛的原因及解决方案 在使用 Multisim 进行电路仿真的过程中,遇到瞬态分析无法收敛的情况是比较常见的问题之一。这通常意味着仿真器未能找到满足给定条件的解。可能的原因包括但限于元件参数设置当、初始条件合适以及数值求解方法的选择等问题。 #### 原因分析 1. **元件模型选择合理** 如果选择了适合当前应用环境下的理想化或简化版元器件,则可能导致实际物理行为难以被准确描述出来,从而影响到整个系统的稳定性[^2]。 2. **时间步长过大** 时间步长如果设定得过大会使得某些快速变化的过程得到充分展现;反之则可能会因为计算量太大而造成效率低下甚至溢出错误。因此合理调整时间步长对于提高仿真的准确性至关重要。 3. **初值估计偏差较大** 对于非线性方程组而言,良好的初值能够帮助迭代算法更快更稳定地趋向正确答案。当提供的起始猜测远离真实解时,就容易陷入局部极小值或其他稳定状态之中,进而引发发散现象。 4. **存在寄生效应未考虑完全** 实际上任何两个导体之间都存在着微弱耦合关系(电容性和磁感应),这些因素虽然单独来看非常之小,但在高频条件下累积起来却可忽视。如果加以适当处理的话,也可能成为阻碍正常工作的潜在隐患所在。 #### 解决措施建议 针对上述提到的各种可能性,下面给出几条具体的改进建议: - 尽量选用精确度更高的组件库文件来替代默认选项; - 调整 `Transient Analysis` 设置中的最大/最小允许的时间增量(`TMAX/TMIN`) ,尝试缩小范围直至获得满意的结果为止; - 利用 `.IC` 或者其他方式指定特定节点电压电流作为启动依据,以便更好地引导后续运算过程向预期方向发展; - 审查并修正所有可能出现漏接虚焊的地方,特别是那些看似无关紧要的小细节部分往往最容易被人忽略却又最致命; - 若有必要还可以引入额外补偿网络以抵消外界干扰带来的负面影响。 ```matlab % MATLAB Code Example to set initial conditions and adjust time step size in transient analysis. set_param('your_model_name', 'StartTime', '0'); set_param('your_model_name', 'StopTime', '1e-3'); % Set stop time according to your needs set_param('your_model_name', 'MaxStepSize', 'auto'); % Adjust max step size as needed ic = {'Vout', 0}; % Specify the node name and its initial condition value here ```
