射频接收机三种架构

接收机和发射机刚好相反，主要实现从空中的各种信号中接收有用信号，并经过一定的放大，达到解调器所需的功率，然后进行射频信号变频和解调，最终转换为基带信号。接收机处理的信号通常都是极其微弱的。
射频电路常见的接收套路有三种：超外差一次变频、超外差二次变频和直接变频。

一、超外差一次变频接收机

将接收到的信号与本振（LO）信号（由本地振荡器产生）混频，变成中频（IF）信号，IF 信号经过中频滤波、放大后进行解调变成基带信号，整个接收过程只需要一次变频就可以进行解调。

频谱搬移图：

超外差一次变频的优点：
1）接受机增益可以分散在射频和中频两个阶段，所以增益实现比较容易；
2）在较低、固定的IF上进行解调和A/D转换也容易实现。

超外差一次变频的缺点：
1）存在镜像频率干扰，镜像频率会和有用信号叠加在中频上造成干扰；
2）难以集成。由于需要滤波值品质因数Q较高，往往在芯片内难以实现，需要单独添加滤波器，造成集成度低且成本增加。

二、超外差二次变频接收机

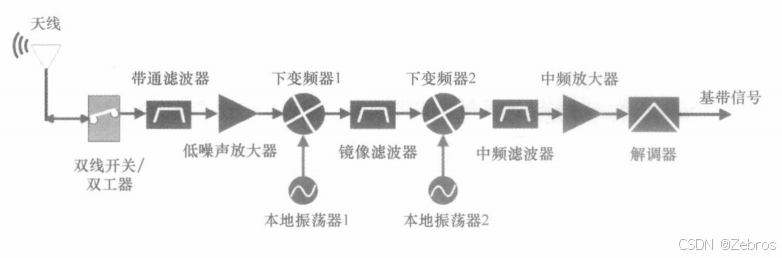

将接受到的中频信号缓冲一下，经过第一个下变频器转换成稍低的第一中频信号，然后再经过第二个下变频器转换成第二中频信号，在此基础上进行解调。

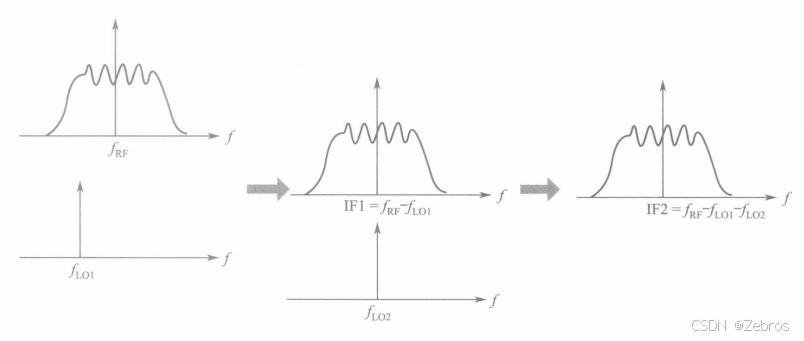

频谱搬移图：

二次变频接收机优点：
1）放大器功能更容易实现，因为这种架构把接收机分为四级，即RF（射频）、IF1（第一中频）、IF2（第二中频）、BB（基带），使放大器增益分散。
2）滤波器更容易实现，频率变换两次，频率降低滤波器设计难度降低；
3）性能优良，通过合理安排两个低频段频率，能做到很高的动态范围、灵敏度、镜像抑制等。

二次变频接收机缺点：
1)结构复杂，不利于集成且成本高；
2）存在镜像干扰。

三、直接变频接收机

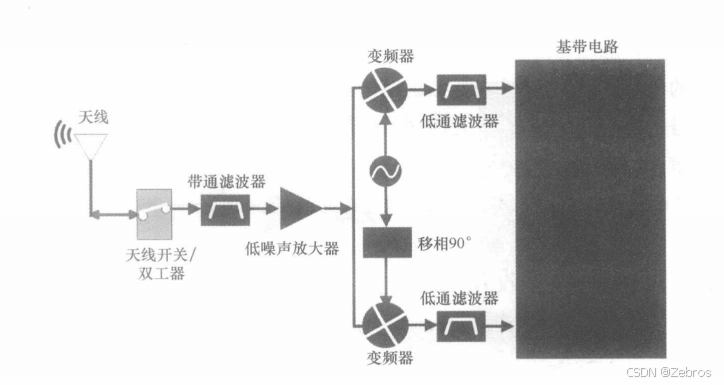

直接变频接收机又称为零中频接收机，超外差系统架构会带来镜像干扰问题，直接将射频信号变成基带信号就可以避免这个问题。在直接变频接收机架构中，本振（LO）频率等于载波频率（射频信号频率），所以混频器将射频信号直接变频为f=0的基带信号，也就是没有中频，直接在基带信号上解调，非常直接简单。

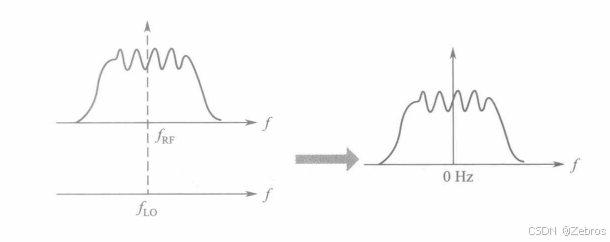

频谱变换图：

直接变频接收机的优点：
1）不存在镜像干扰；
2）没有中频滤波器，便于集成，成本低；
3）电路简单。

直接变频接收机的缺点：
1）本振泄露：寄生的本振信号可以通过一些路径从接收机泄漏到天线，由于零中频架构的本振和射频频率相同，泄漏的本振信号刚好就落在了射频频段内，对系统来说就是干扰信号，因此会对整个系统造成干扰。随着技术的发展，现在这个缺点基本被克服了，如采用射频路径和本振路径的对称布局等方法。
2）直流偏置：上面提到泄漏的本振信号如果通过低噪声放大器的输入端口，和射频信号一起被放大并和本振信号混频，结果将产生基带的直流分量。直流分量会给接收机带来严重影响，比如使后面的基带电路饱和。随着技术的发展，这个问题也得到很好的解决，如数模转换技术（DAC）。
3）正交问题。因为信号在变频时被分为同相和正交两路信号，所以会带来诸如I、Q不平衡、奇次与偶次谐波互调干扰等问题。

三、接收机的射频指标

1）灵敏度：接收机关键参数，指接收机能满足解调要求的最低输入信号的接收电平，就是接受机能接受到的最弱信号；
2）动态范围：指接收机能够正确解调的信号电平范围，即最大电平和最小电平的区间；
3）阻塞：接收机工作范围内出现一个强干扰信号，这个强干扰信号会导致接收机输出信号变小，甚至趋向于零，这种现象称为“阻塞”（Blocking）。因此，抗阻塞是射频接收机的一个重要指标；
4）杂散：分为带内杂散和带外杂散。杂散的成分复杂，包括谐波、交调、互调，以及其他非线性产物。接收机通常关注带外杂散，指落在工作频段或信道外的杂散。
5）邻近信道抑制：衡量接收机抵抗邻近信道干扰的能力。
