接收机，主要实现从空中的各种信号中接收有用信号，并经过一定的放大，达到解调器所需的功率，然后进行射频信号变频和解调，最终转换为基带信号。接收机处理的信号通常都是极其微弱的。射频电路常见的接收架构有三种：超外差一次变频、超外差二次变频和直接变频。
一、超外差一次变频接收机

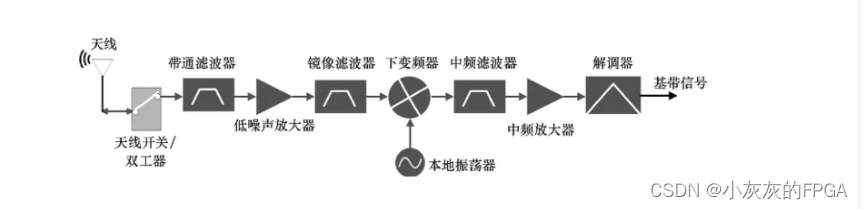

将接收到的信号与本振（LO）信号（由本地振荡器产生）混频，变成中频（IF）信号，IF 信号经过中频滤波、放大后进行解调变成基带信号，整个接收过程只需要一次变频就可以进行解调。

一次变频接收机的优点：
①放大器容易实现，接收机增益可以分散在射频和中频两个阶段，所以增益实现比较容易。
②在较低、固定的IF上进行解调和A/D转换也比较容易实现。
一次变频接收机的缺点：
①存在镜像频率干扰，镜像频率将和有用信号叠加在中频上造成干扰。
②难以集成，镜像滤波器和中频滤波器的Q值较高，所以在芯片内难以实现，通常需要在芯片外单独添加滤波器，这样造成集成度低而且成本增加。

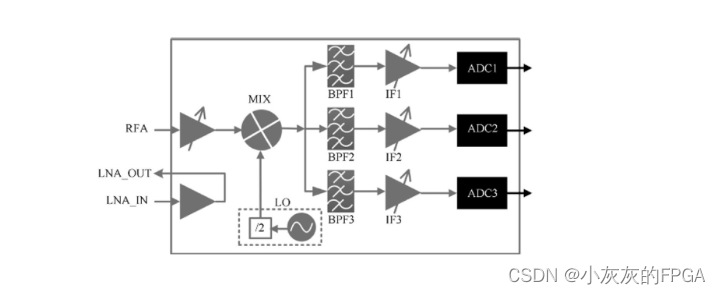

北斗导航芯片AT6558，采用超外差一次变频系统架构，北斗射频信号经过MIX下变频器变频为中频（IF）信号，中频（IF）信号经过中频放大器后就进行了解调，整个过程只经过一次变频就解调了，是典型的超外差一次变频接收机系统架构。

二、超外差二次变频接收机

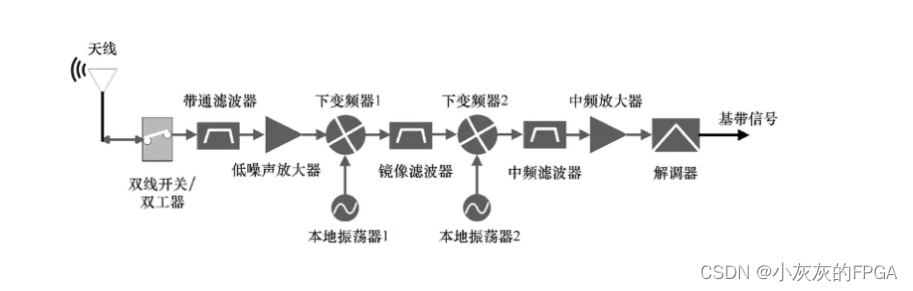

先把频率很高的射频信号缓冲一下，转换成稍低的第一中频（IF1）信号，然后再转换成第二中频（IF2）信号，在此基础上进行解调。

二次变频接收机的优点：
①放大器功能更容易实现，把接收系统分为四级，即RF、IF1、IF2、BB（BaseBand），使得放大器增益分散，其功能更容易实现。
②滤波器功能也容易实现，由于把频率变换两次，频率相对降低后滤波器设计难度降低。
③性能优良，通过合理安排两个低频段频率，能做到很高的动态范围、灵敏度、镜像抑制等。
二次变频接收机的缺点：
①结构复杂，由于两次变频，元器件较多，不利于集成而且成本较高。
②存在镜像干扰。

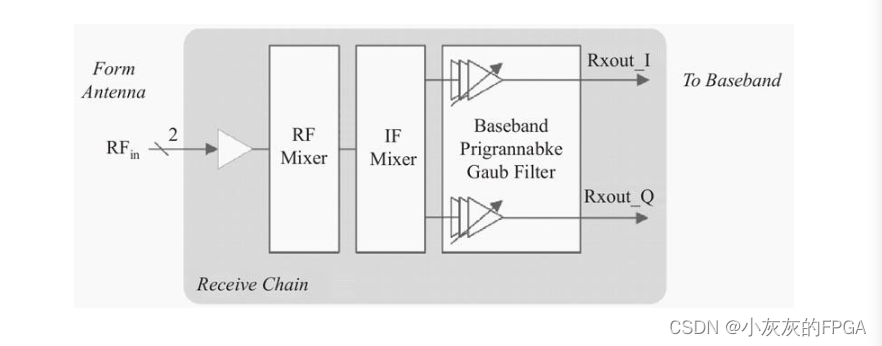

5G射频收发芯片AR9382，在接收机电路中采用RF（可以理解为IF1）和IF（可以理解为 IF2）两个混频器，先用RF Mixer 把射频RFin 信号下变频到IF1信号，再用IF Mixer把IF1下变频到IF2，在IF2频率上完成解调，共进行了两次变频转换，最后送给基带电路进行 A/D 转换等相关处理。

三、直接变频接收机

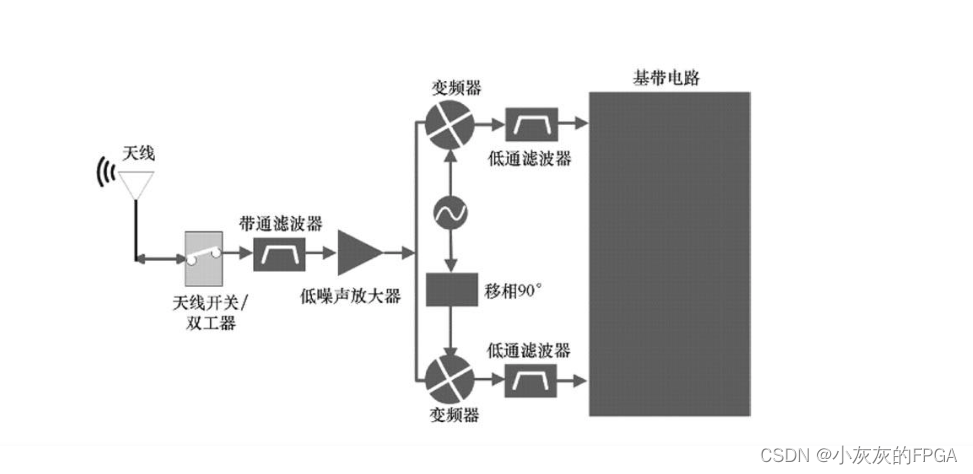

直接变频接收机，又称为零中频（Zero Intermediate Frequency，ZIF）接收机，在直接变频接收机架构中，本振（LO）频率等于载波频率（射频信号频率），因为fIF=fRF-fLO，所以混频器将射频信号直接变频为f=0的基带信号，也就是没有中频，直接在基带信号上解调。

直接变频接收机的优点：
①不存在镜像干扰。
②没有中频滤波器，便于集成，成本低。
③电路简单，对于消费电子或便携式产品来说，基本上都是零中频系统架构了，这也是零中频系统架构优势的体现。
直接变频接收机的缺点：
①本振泄漏，寄生的本振信号可以通过一些路径从接收机泄漏到天线，由于零中频架构的本振和射频频率相同，泄漏的本振信号刚好就落在了射频频段内，对系统来说就是干扰信号，因此会对整个系统造成干扰。随着技术的发展，现在这个缺点基本被克服了，如采用射频路径和本振路径的对称布局等方法。
②直流偏置（DC Offset），泄漏的本振信号如果通过 LNA 的输入端口，和射频信号一起被放大并和本振信号混频（常称为「本振自混频」），结果将产生基带的直流分量。直流分量会给接收机带来严重影响，比如使后面的基带电路饱和。随着技术的发展，这个问题也得到很好的解决，如数模转换技术（DAC）。
③带来正交问题。因为信号在变频时被分为同相和正交两路信号，所以会带来诸如I、Q不平衡、奇次与偶次谐波互调干扰等问题。
