显示模组异常断电导致的开机闪屏、残影、框形色差等显异的处理方案

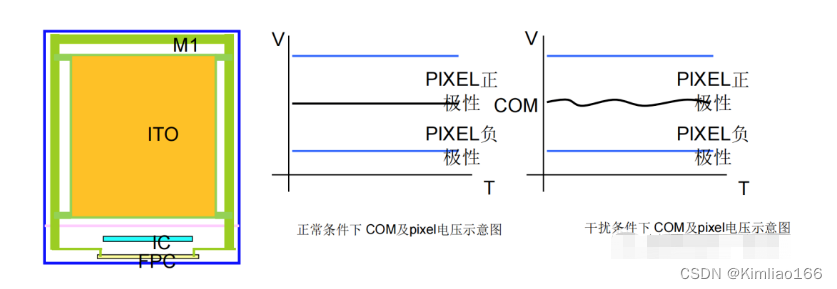

在整机组装过程中异常断电如拔电池、无电池下直接拔电源等非法操作或在LCM制程中直接关断测试架电源没有按正常下电时序下电（驱动IC规格书内有正常上下电的时序要求），导致当背光电源也关闭时LCD Panel内有电荷残留，在整机重新开机时LCM Panel的Pixel正负压差有差异导致产生flicker或残影等显示异常，整机开启一段时间后残留电荷通过驱动电路被释放掉则画面显示正常。

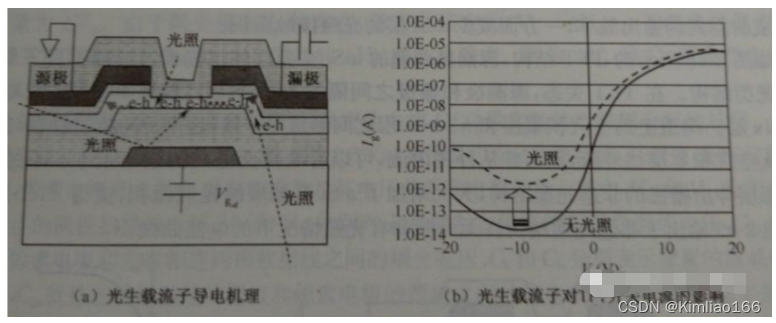

在TFT器件领域有另外一个知识点很重要：光会在a-Si或LTPS其他类型的半导体中形成光生载流子，光生载流子对TFT器件的漏电流影响很明显，光生载流子可以使漏电流提升10^2个数量级，即加快了残留电荷的释放。——这些光可以来源于环境光、背光灯光照。

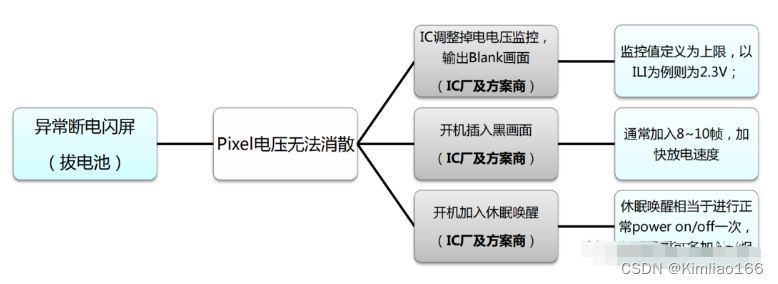

为规避异常断电导致的开机闪屏、残影、框形色差等显异可从减少电荷残留和开机快速释放电荷两个方向进行优化如下改善：

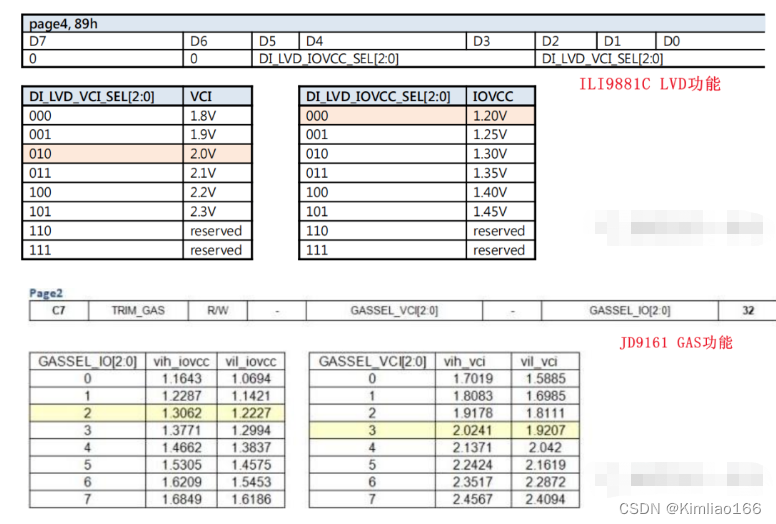

一、打开驱动IC的GAS\LVD功能，提高IC侦测Power 异常的阈值电压，使驱动IC在异常断电时能更早打开GAS\LVD功能。

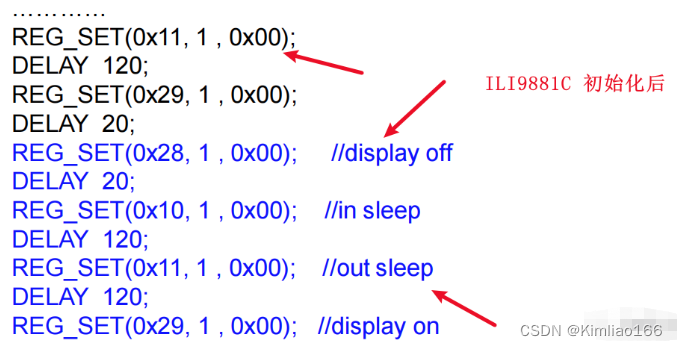

二、在开机下LCM初始化代码完后，增加一个 in sleep、out sleep动作。

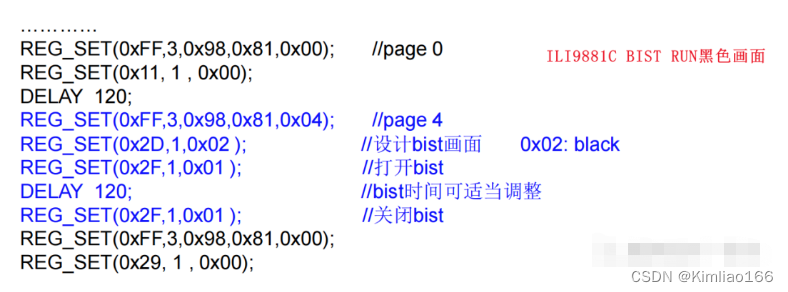

三、在开机下LCM 初始化代码完后整机驱动插入黑色画面（为不影响开机效果，画面插入可设置在背光电源打开前，不过背光电源打开后插黑的效果会更明显来源于上面讲到的知识点光生载流子）。部分驱动IC支持BITS mode可以通过用打开BIST RUN画面且画面时间可以适当调整。
如中途唤醒可参照如下流程：进入距离感应区->锁屏->退出距离感应区->唤醒（并all pixel off <0x22>）->wait 120ms->TP开始工作->B/L开始工作->display on(R29)LCD开始显示画面

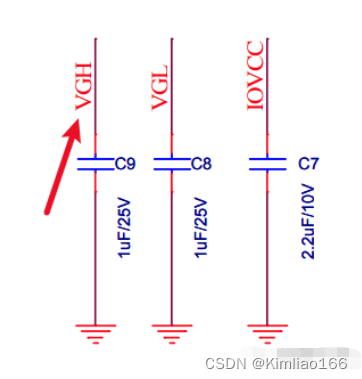

四、VGH到GND加一个1u/25V电容(耐压值需根据VGH的2倍选择)

五、进睡眠时需LP模式下2810及按POWER键唤醒时需重新初始化一次可适当插黑处理。

六、LCM点银胶并确认接地阻抗、OTP VCOM（确认正反扫并屏蔽初始化中的VCOM值）、OTP烧录时不能带电插拔需采用防热插拔治具、点亮治具需手动测试完自动下电且不能带电插拔并需采用防热插拔治具及整机组装过程中不能直接热插拔电池需关机后拔电池、以上方案若都无法更好的优化则建议分别和玻璃及IC厂商沟通更换其他品牌的玻璃或其他品牌的驱动IC（奕力效果更佳）。
