人工智能专题研究报告：LPO光模块报告

今天分享的人工智能系列深度研究报告：《人工智能专题研究报告：LPO光模块报告》。

（报告出品方：西南证券研究发展中心）

报告共计：32页

LPO光模块的定义

 LPO，英文全称Linear-drive Pluggable Optics，即线性驱动可插拔光模块，在数据链路中只使用线性模拟元件，无需DSP 或者CDR芯片。

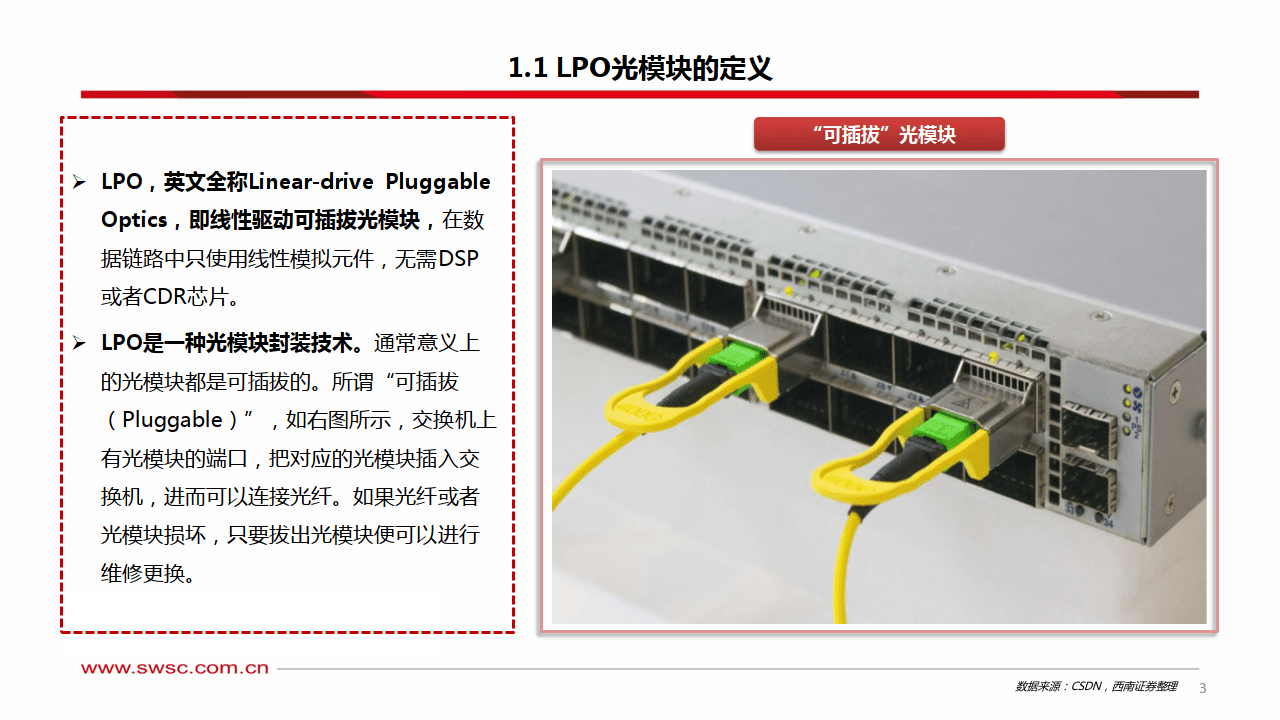

 LPO是一种光模块封装技术。通常意义上的光模块都是可插拔的。所谓“可插拔 （Pluggable）”，如右图所示，交换机上 有光模块的端口，把对应的光模块插入交换机，进而可以连接光纤。如果光纤或者 光模块损坏，只要拔出光模块便可以进行维修更换。

LPO光模块的构成和技术原理

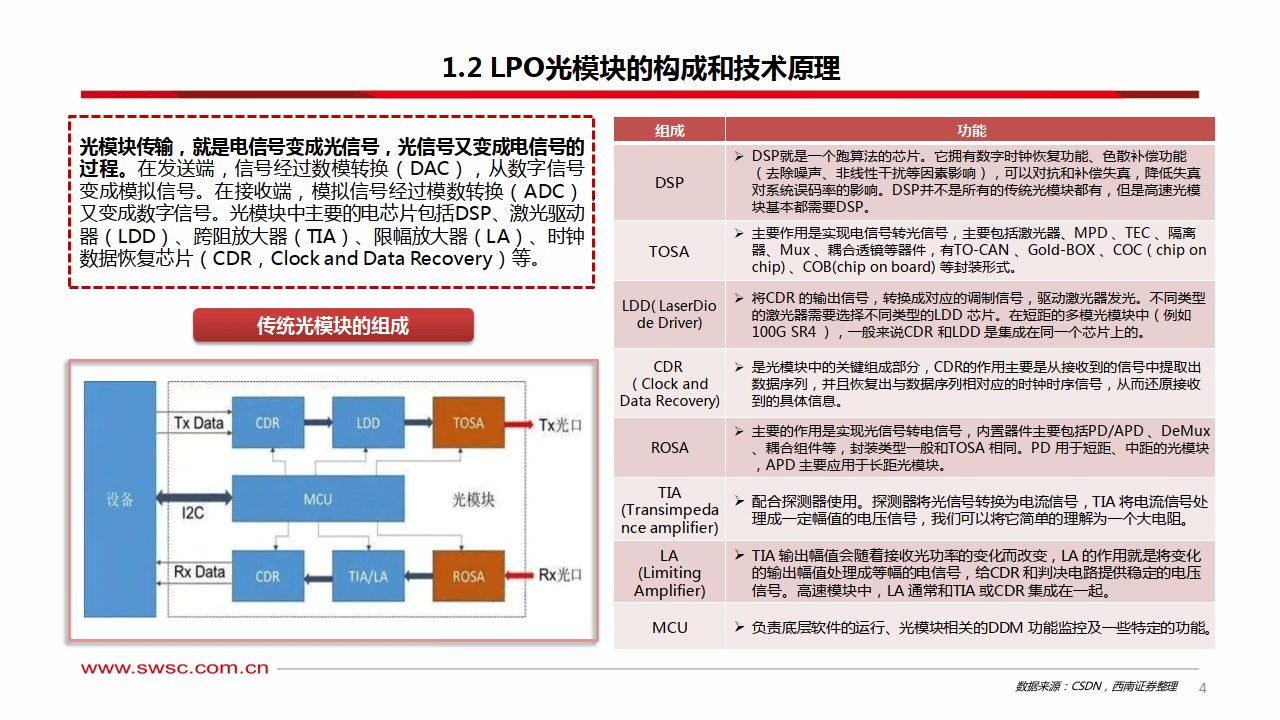

光模块传输，就是电信号变成光信号，光信号又变成电信号的 过程。在发送端，信号经过数模转换（DAC），从数字信号 变成模拟信号。在接收端，模拟信号经过模数转换（ADC）， 又变成数字信号。光模块中主要的电芯片包括DSP、激光驱动 器（LDD）、跨阻放大器（TIA）、限幅放大器（LA）、时钟 数据恢复芯片（CDR，Clock and Data Recovery）等。

传统光模块介绍——PAM4调制技术和DSP

PAM4（4-Level Pulse Amplitude Modulation）即四电平脉冲幅度调制，PAM4信号技术是一种采用4个不同的信号电平来进行信号 传输的调制技术。作为下一代高速信号互连的热门信号传输技术，PAM4信号比传统NRZ（Non-Return-to-Zero）信号多了两个电平： NRZ信号采用高、低两种信号电平表示数字逻辑信号的1、0，每个周期可以传输1bit的逻辑信息；PAM4信号则采用4个不同的信号电平 进行信号传输，即00、01、10、11，每个周期可以传输2bit的逻辑信息。因此，在相同符号周期内，PAM4信号的比特速率是NRZ信号 的两倍。</
