HFSS差分信号分析实例（1）

打开Ansys软件，新建HFSS工程，重命名并保存。

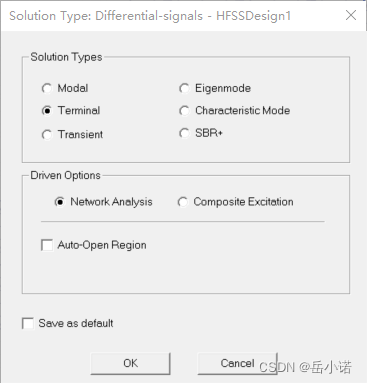

【HFSS】→【Solution Type】求解类型设置为

【Modeler】→【Units】单位设置为

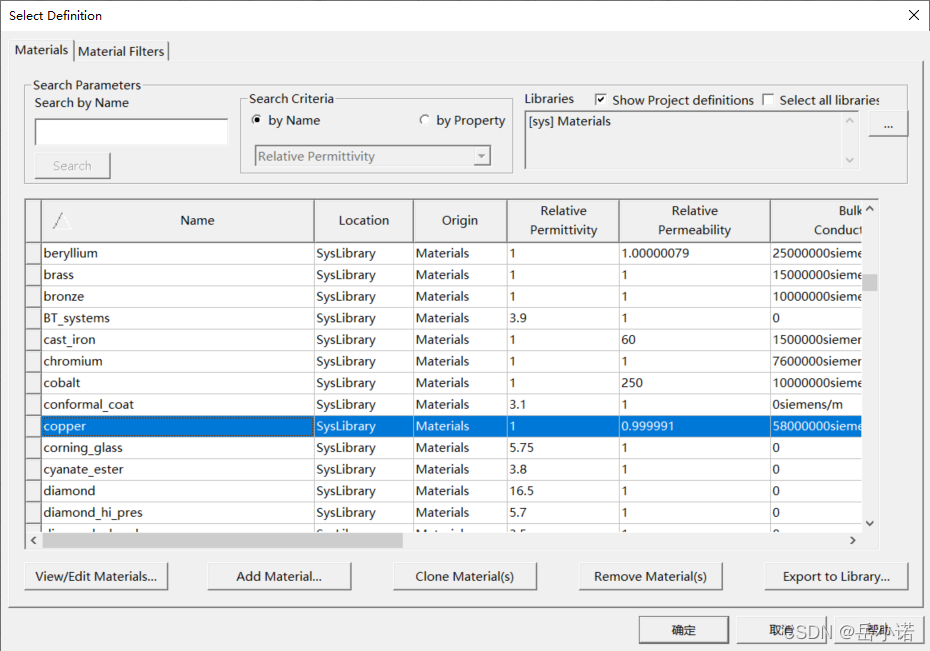

创建顶点坐标（0，9，−0.35），长×宽×高为100×6×0.7的长方体模型作为差分对的一根信号传输线，其材质为铜 （copper），命名为 Trace1，Color为铜黄。

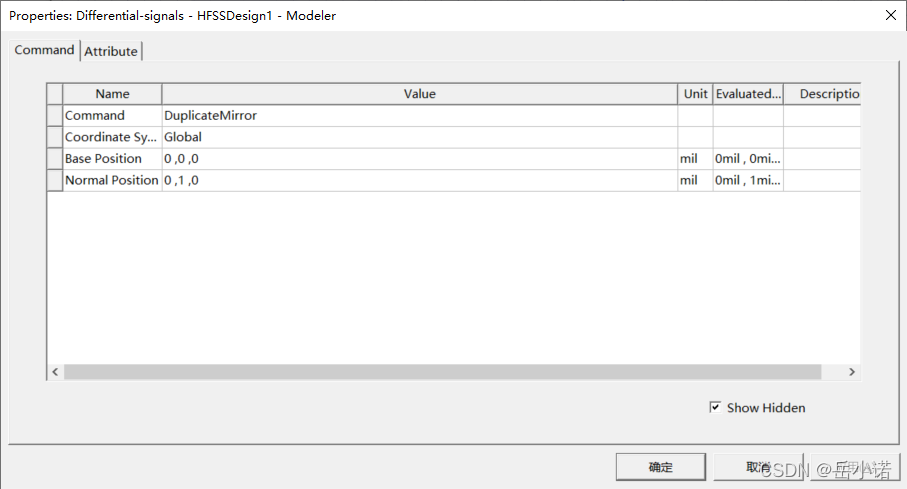

 选定Trace1，【Edit】→【Duplicate】→【Mirror】，或者单击工具栏Thru Mirror，在任一点单击弹出对话框如下，Base设置（0，0，0），即参考镜像面过（0，0，0）点，Normal设置（0，1，0），即参考镜像面法线过（0，1，0），故参考镜像面为XOZ平面

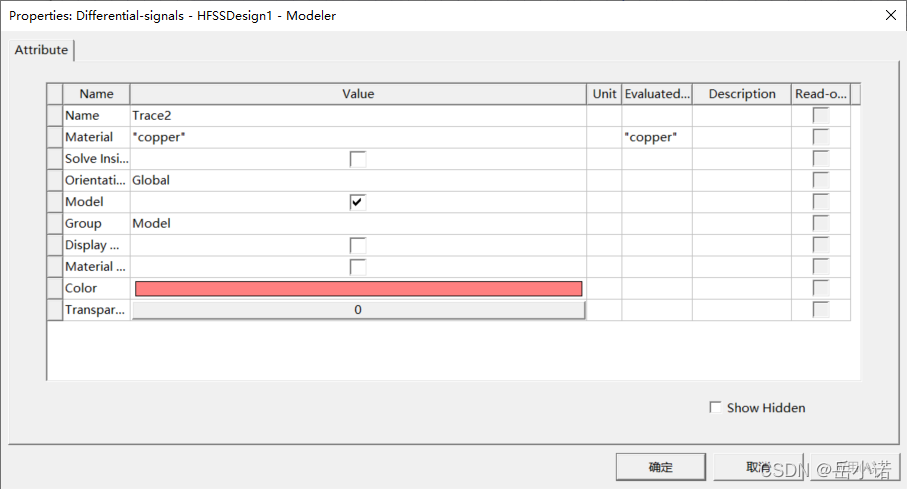

此时即通过复制操作创建了第二根信号线的模型，该模型自动命名为Trace1_1，双击Trace1_1，打开该模型属性对话框，Name改为Trace2，

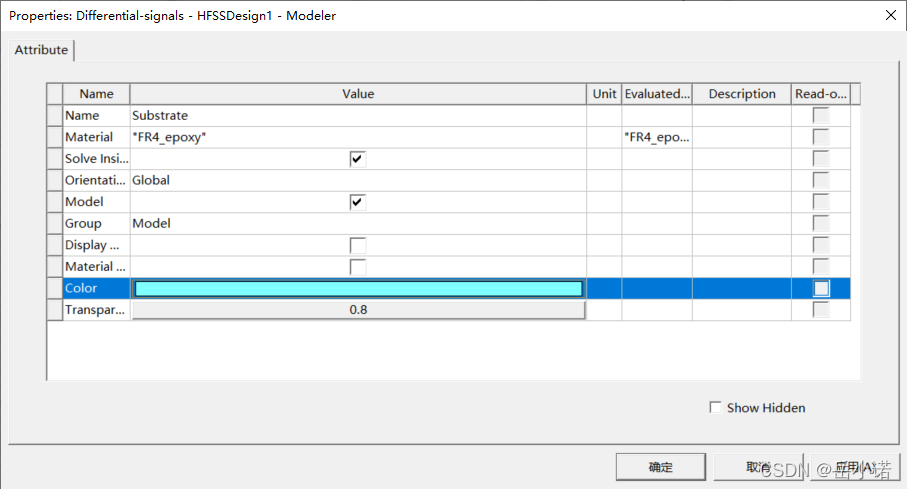

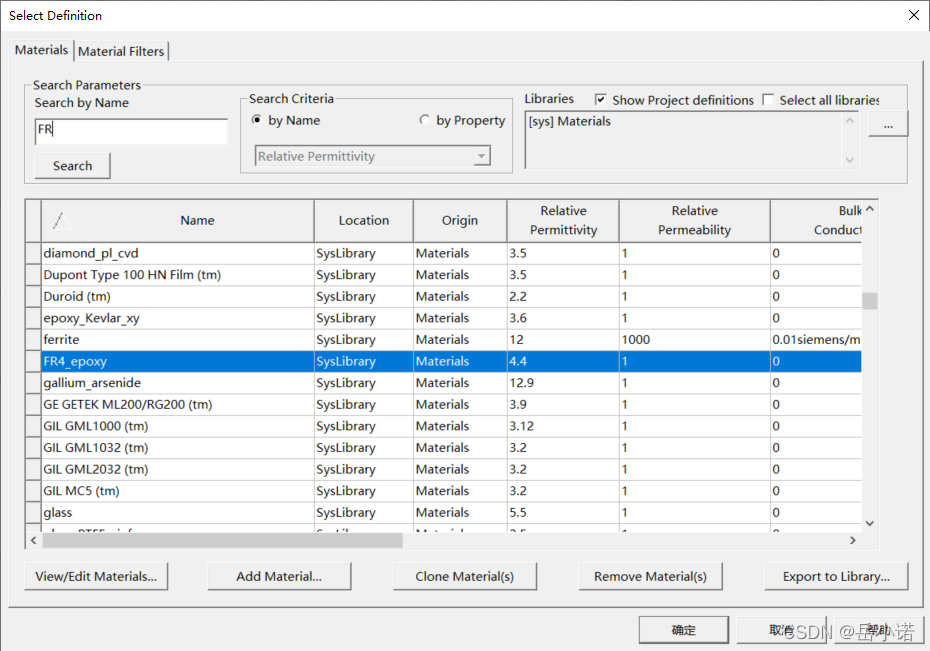

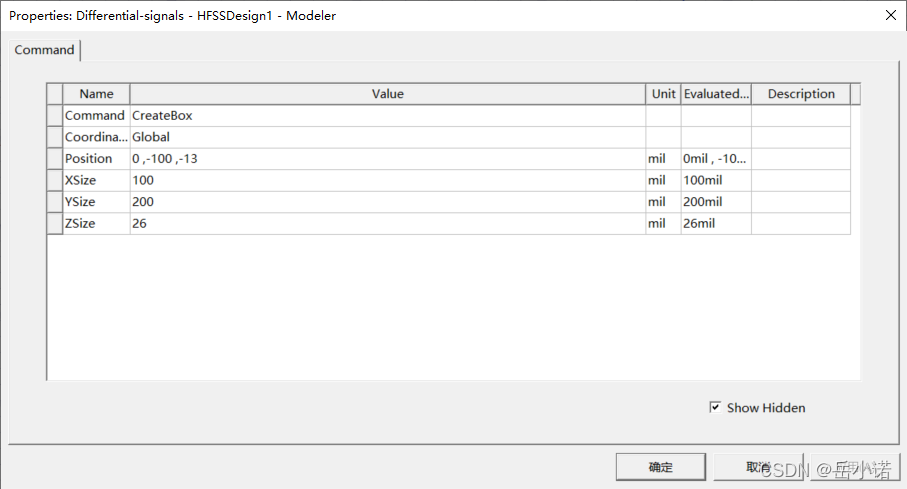

创建一个顶点（0，−100，−13），长×宽×高为 100×200×26的长方体模型作为介质层，材料为FR4，模型命名为 Substrate，Transparent 为0.8，Color为淡蓝色

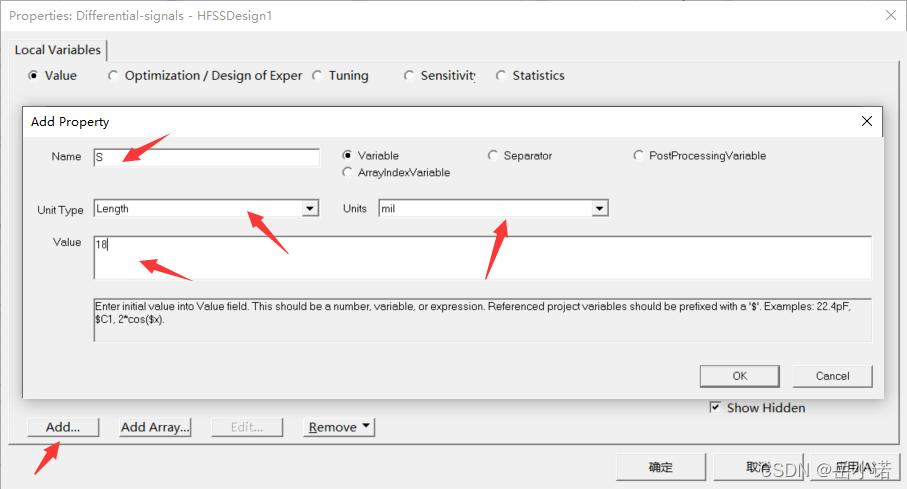

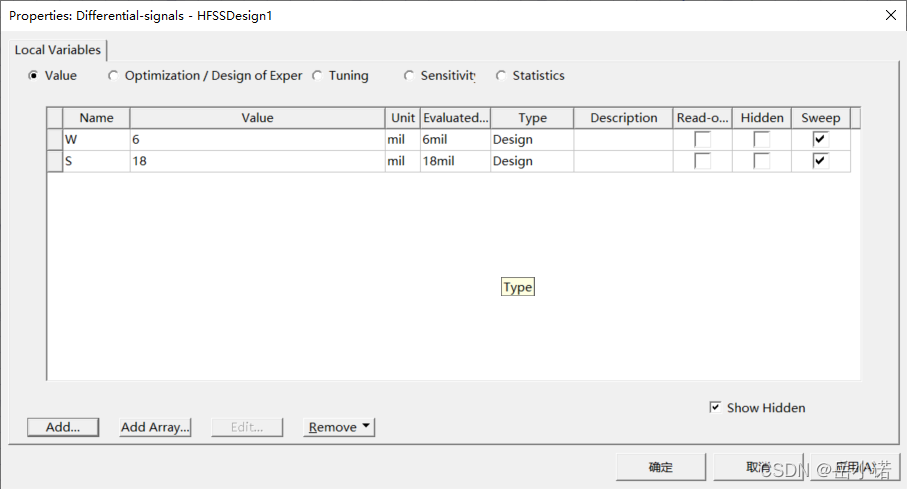

【HFSS】→【Design Properties】 ，添加设计变量W，其初始值为6mil，用以表示信号线Traece1和Trace2的宽度；添加设计变量S，其初始值为18mil，用以表示信号线Traece1和Trace2之间的距离。

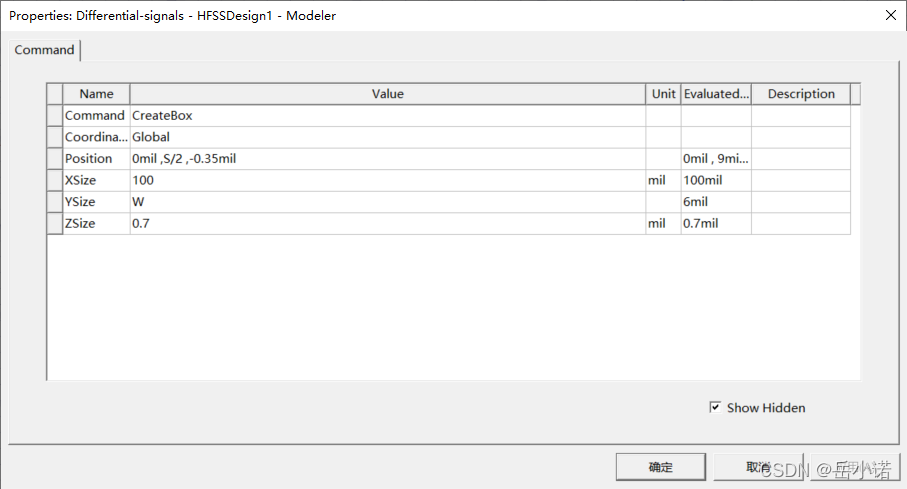

双击Trace1下的CreateBox，打开树形界面，在该界面中，Position由（0， 9，−0.35）更改为（0mil，S/2，−0.35mil），YSize由6 更改为W

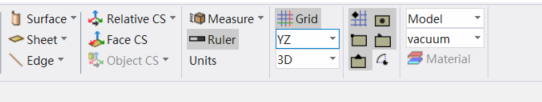

 在工具栏设置YOZ平面为当前绘图平面，

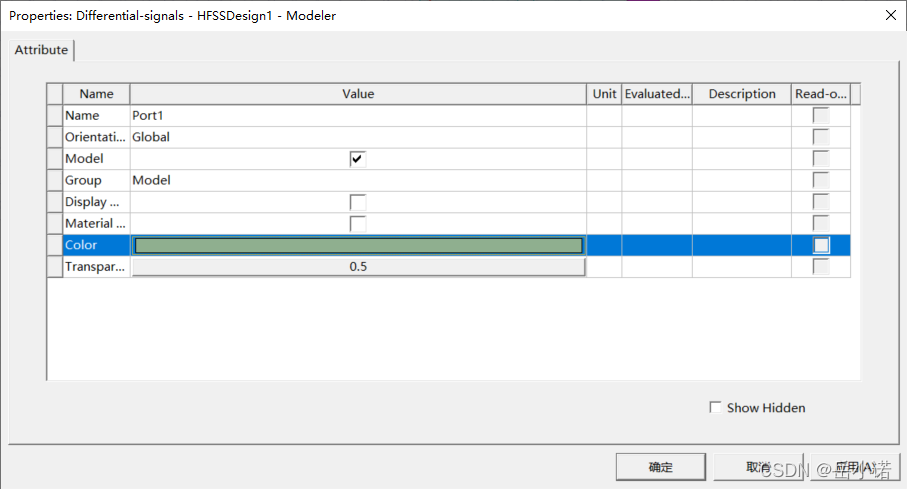

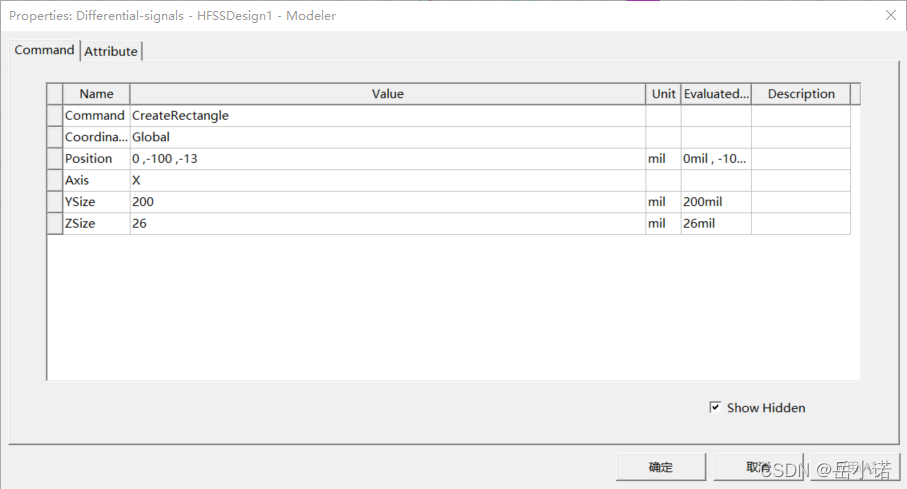

创建一个矩形平面，尺寸属性如图所示

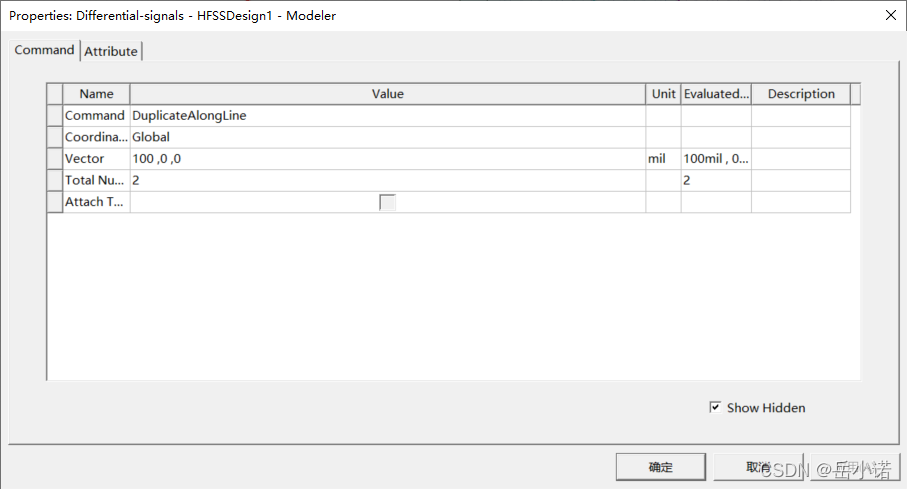

单击Port1, 【Edit】→【Duplicate】→【Along Line】，或者单击工具栏Along Line，初始点选择（0，0，0），终点（100，0，0），Total number:2。设置如下图，表示沿着x轴移动100mil，并保留原来的平面

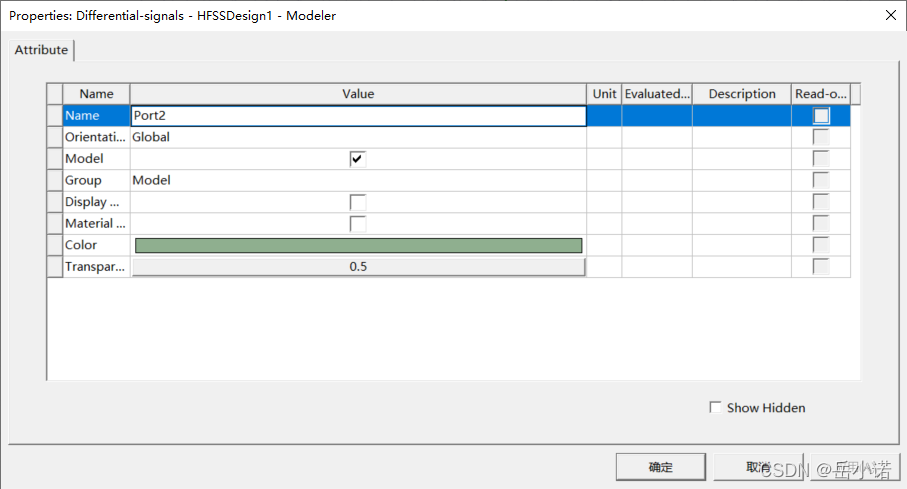

复制生成新矩形面的默认名称为Port1_1，双击 Port1_1，更名为Port2

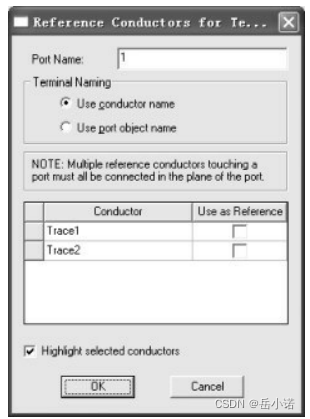

 右击Port1，择【Assign Excitation】→【Wave Port】，设置Port1为波端口激励，并自动分配终端线。右击Port2，择【Assign Excitation】→【Wave Port】，设置Port2为波端口激励，并自动分配终端线。

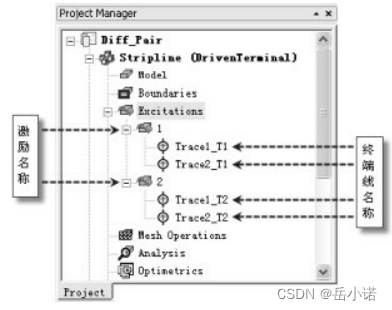

全部设置完成后，在工程树的Excitations节点下可以显示出添加的所有波端口激励1、2和终端线Trace1_T1、Trace2_T1、Trace1_T2、 Trace2_T2，

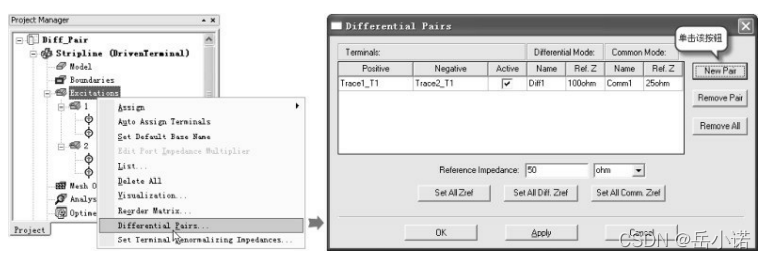

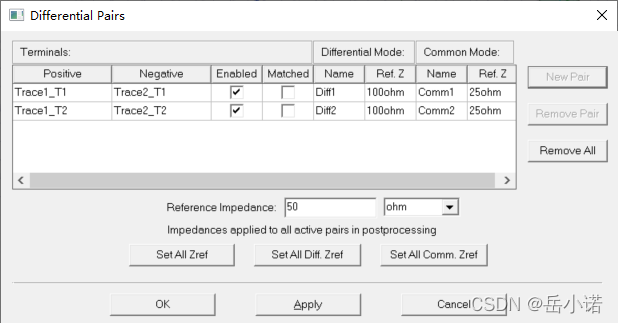

右击Excitations，选择 【Differential Pairs】，单击New Pair,把端口1上的终端线 Trace1_T1 和Trace2_T1设置为差分对；再次单击对话框的按钮，把端口2上的终端线Trace1_T2和Trace2_T2设置为差分对。

HFSS仿真计算的时间、所消耗的内存与模型的大小是成正比的。 当前设计所要分析的差分信号线的实际长度是1000mil，但为了节约计算时间，在建模时我们只创建了100mil长度的差分线。因此，在数据后处理时需要通过波端口的端口平移（Deembed）功能给出实际 1000 mil长度差分信号线的分析结果。这里，需要把波端口2向外平移900mil。

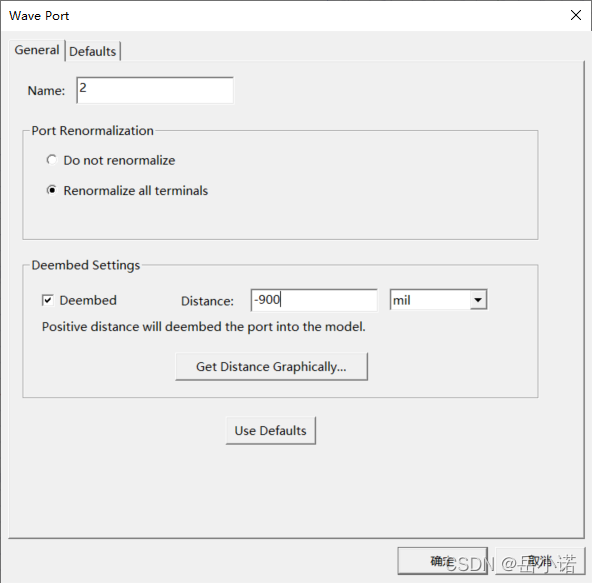

双击Excitations下2，打开Wave Port对话框,选中Deemed复选框，在Distance对应的文本框中输入−900mil。注意在Distance 对应的文本框中，输入正数表示端口平面向物体内部移动，输入负数表示端口平面向远离物体的方向移动。
