MATLAB Communication System(3)简单的Simulink示例

1.线性系统

抛球：竖直上抛，初速度15m/s，重力加速度(9.81m/s)/s,落下后弹起，弹起过程无能量损耗

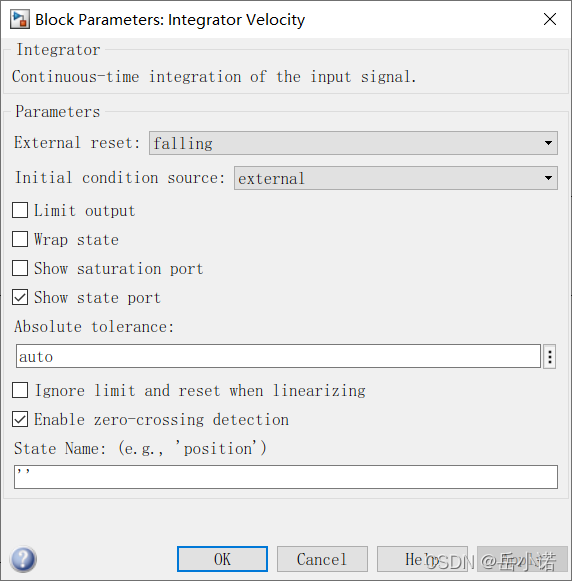

模块设置

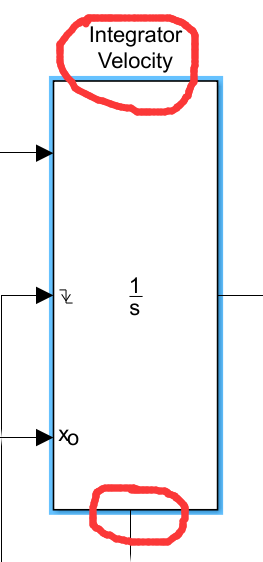

这个模块右键Flip可以更换端口和名字的位置

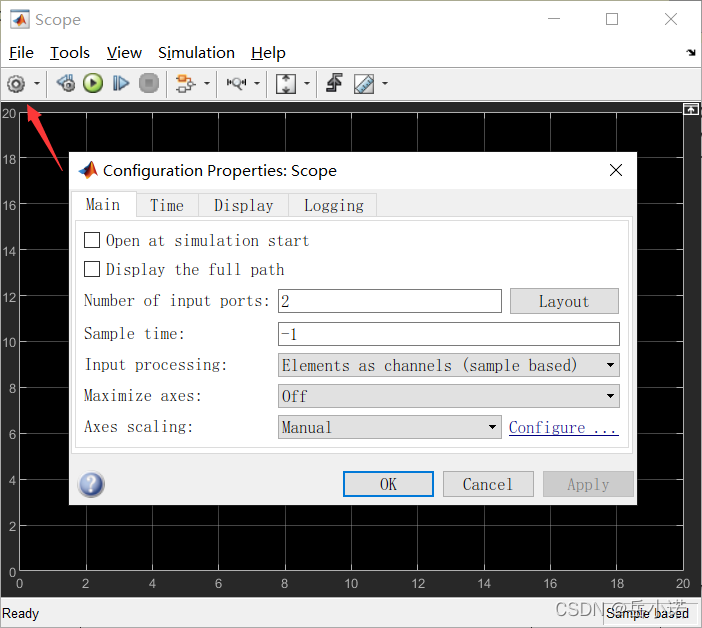

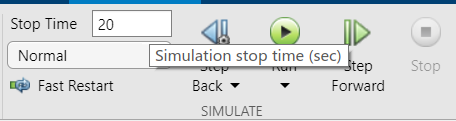

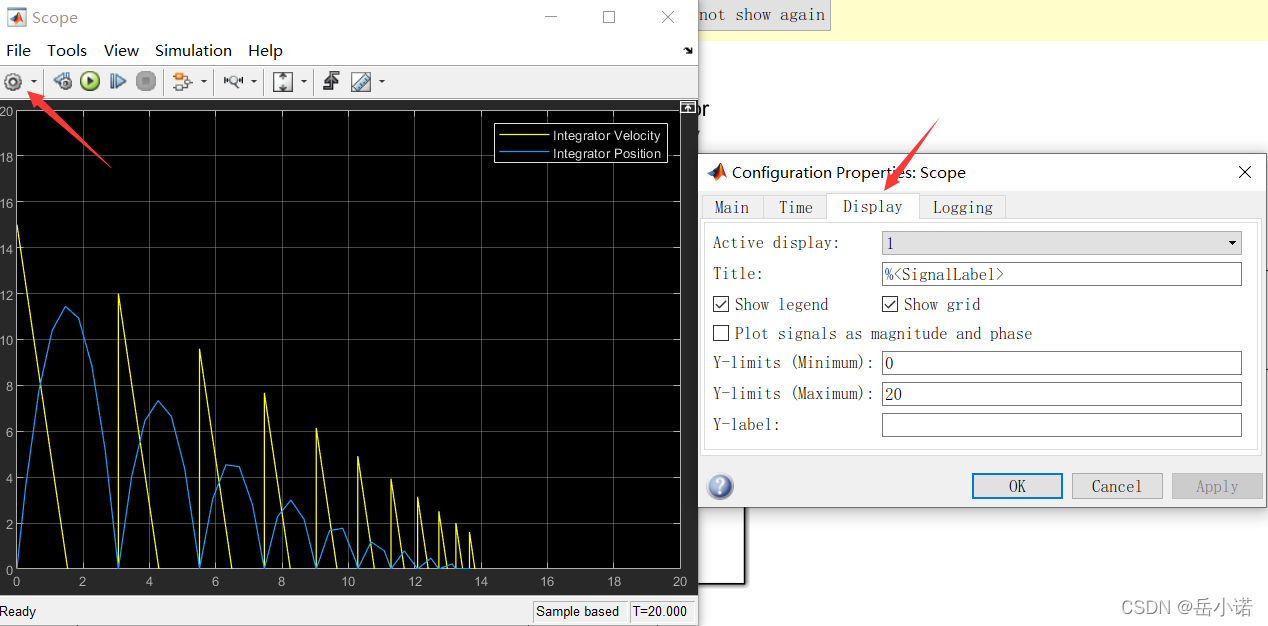

仿真时间改为20s，运行仿真，结果如图，设置Display可更改y轴显示范围

2.二阶微分方程

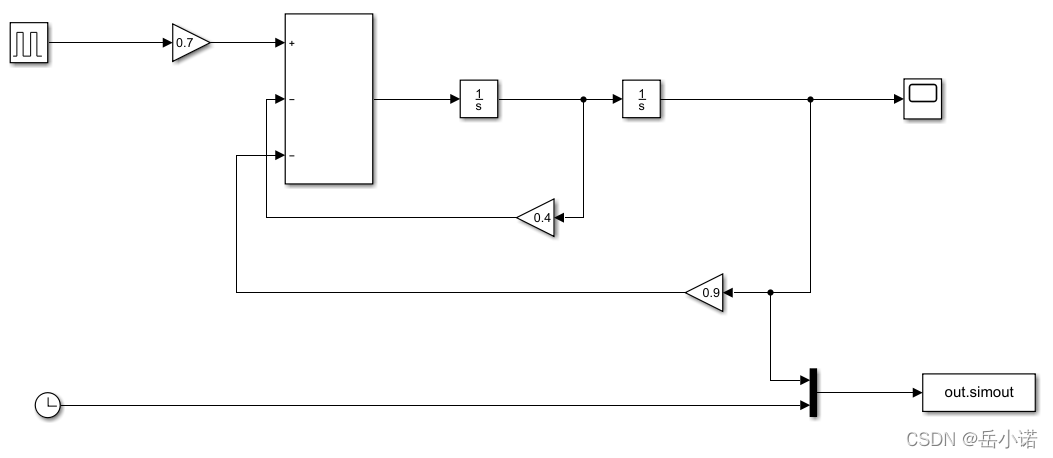

模型如图

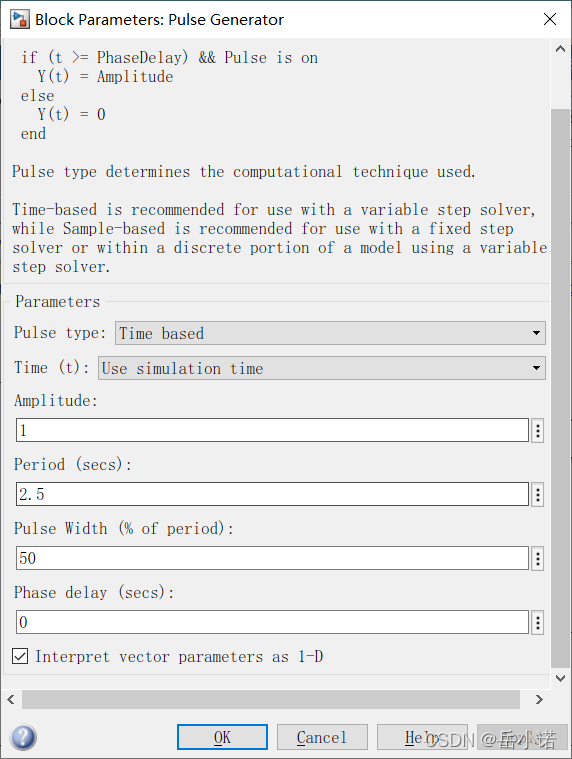

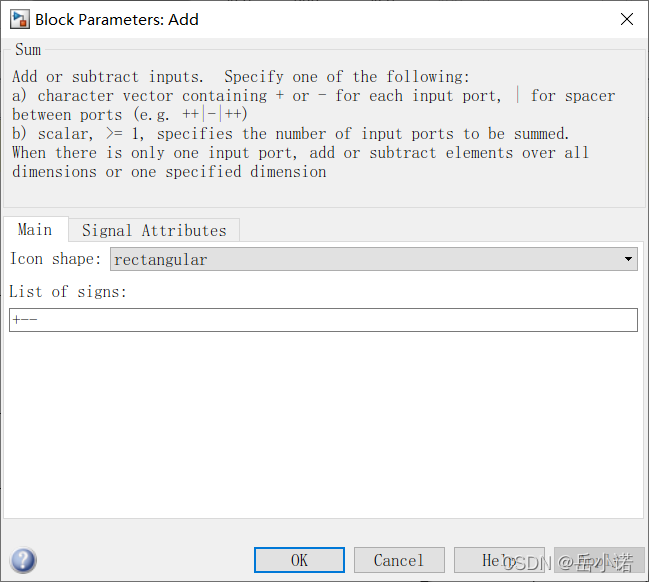

模块设置

默认仿真设置，运行仿真，结果如图

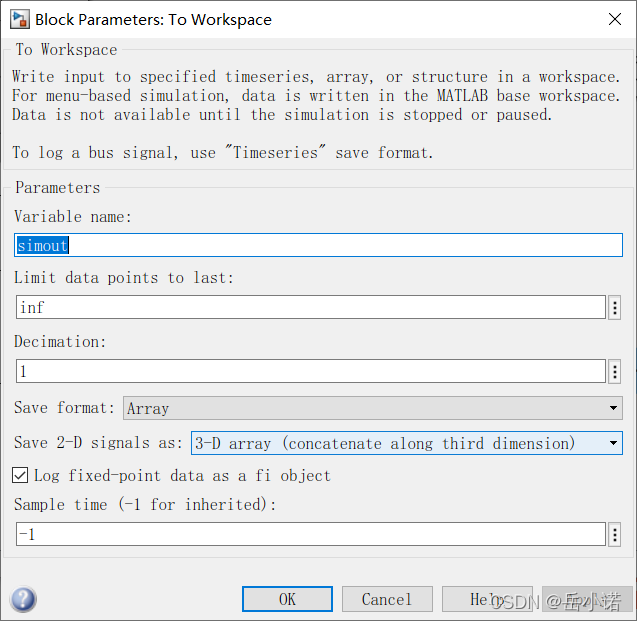

在工作区已导入out变量，双击可查看out内的变量，在命令行窗口输入如下代码

clear
t=out.simout(:,2);
x=out.simout(:,1);
[xm,km]=max(x);
plot(t,x,'g','LineWidth',2.5);
hold on;
plot(t(km),xm,'rv','MarkerSize',25);
hold off;
grid on;

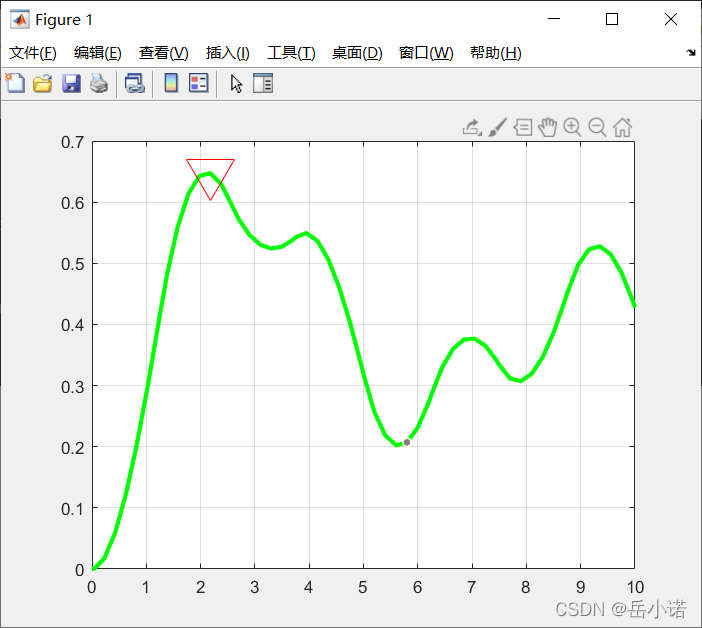

结果如图
