CAD动态块操作实例：绘制剖面符号

CAD动态块与普通的CAD图块相比，其图形夹点更多，设计师可以利用动态块的夹点对图形进行快速调整，自由拉伸长度、随心切换隐藏形态等。本节，给大家分享一下浩辰CAD软件中利用CAD动态块的极轴拉伸功能来绘制剖面符号的具体操作步骤。

CAD绘制剖面符号操作步骤：
1、绘制图形

启动浩辰CAD后绘制如下图形，其中文本为属性文字，以便可以根据需要随时修改，绘制完成后将图形定义成块。如下图所示：

2、为属性文字添加动作和参数

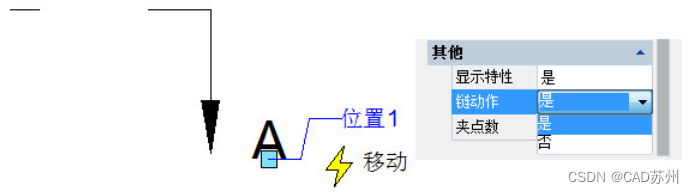

为属性文字添加点参数和移动动作，并将点参数的链动作属性改为"是"，为下一步与极轴拉伸动作建立链动作做准备。

CAD动态块操作实例：绘制剖面符号
3、添加极轴参数和动作

添加极轴参数，极轴参数的第一点需选取剖切符号的中心位置，这一点将成为极轴参数的旋转中心。选定极轴参数右夹点为关联参数点。如下图所示：

CAD动态块操作实例：绘制剖面符号
指定拉伸框架，选择拉伸对象，为了实现文字和剖面符号一同移动，
