Roofline model 论文简读

导读

Roofline model 一个衡量计算机软件/硬件性能的一个分析模型
Roofline Model与深度学习模型的性能分析

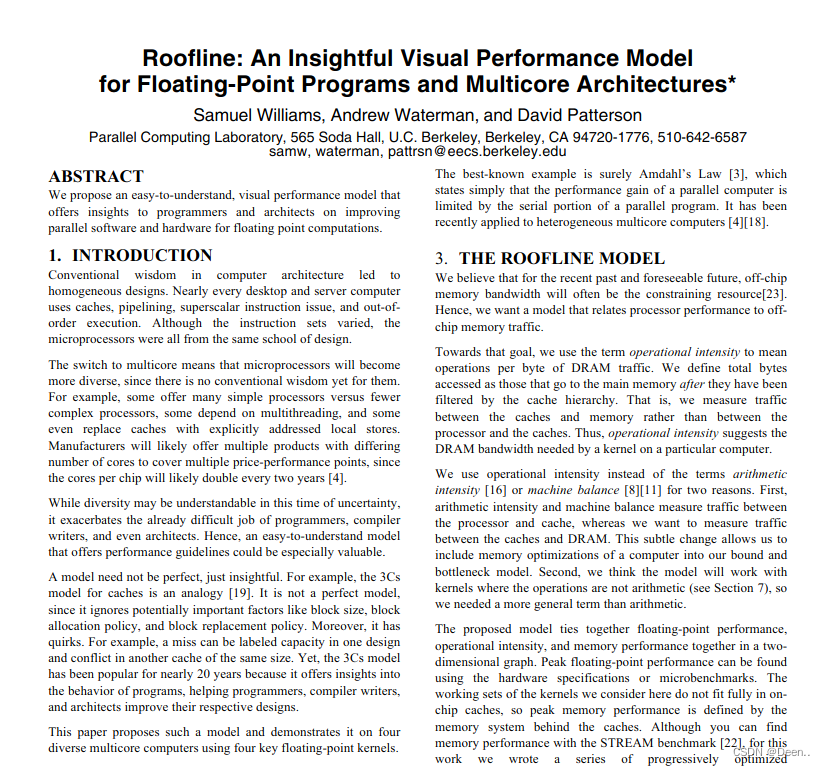

论文地址

摘要

其实就一句话：提出一种易于理解的视觉性能模型，为程序员和架构师提供关于改进浮点计算的并行软硬件的见解。

Introduction

这一部分简单叙述现如今计算机体系结构下，多核心处理器的核心数逐年翻倍，意味着微处理器会变的更加多样化，因此对架构师等来说，加剧其工作难度，为此作者提出一种模型，帮助开发者。

THE ROOFLINE MODEL

作者认为芯片外储存器带宽往往是限制性资源，因此需要一个模型，将处理器性能与芯片外内存流量关联起来。

首先定义operational intensity （计算密度）单位是FLOPs/Byte，表示的是传送单位数据可以进行的浮点运算数。

先来看operational intensity （计算密度）公式：$$计算密度=计算量/访存量.$$

计算量单位是FLOPs，表示模型中有多少个floating point operations。是衡量模型大小的标准,过去的很多文章里用FLOPs来说明自己的模型的性能，其实这是不准确的。

文中对访存量的一个提醒：
That is, we measure traffic between the caches and memory rather than between the processor and the caches.
主要是测量缓存与内存之间的流量，而不是处理器与缓存之间的流量。这里指的是访存量。
来仔细分析一下这句话，以下是memory跟caches在CPU中跟GPU的区别：

CPU

• Memory（内存）： 主要指主存储器（RAM），用于存储程序的数据和指令。与CPU之间的通信速度相对较慢，需要通过内存总线进行。

• Caches（缓存）： 指CPU内部的缓存，通常分为多个层次（L1、L2、L3等）。缓存旨在提高内存访问速度，保存最近使用的数据和指令。

GPU

• Memory（内存）： GPU的内存通常指全局显存，包含GPU程序所需的数据和指令。与CPU类似，GPU需要从全局显存中读取数据进行计算。

• Caches（缓存）： GPU（图形处理单元）也内置多级缓存，包括一级缓存（L1）和二级缓存（L2）。一级缓存主要用于存储图形渲染的着色器程序的指令和数据，而二级缓存则提供更大容量的存储，通常用于多个处理单元之间的共享。此外，GPU还包括全局缓存，用于存储大量的数据，以及可能的共享内存，用于在线程块之间的数据共享。这些缓存层级共同协作，加速并行计算任务。

主板上对应的内存条DRAM（CPU的memory）

处理器

该模型将浮点性能，计算密度和内存性能联系在一起。如下图，横坐标为计算密度，纵坐标为处理器浮点性能，斜线为内存性能。

首先二维图中的peak floating-point performance可以通过硬件规格或者微基准测试找到（显卡白皮书里有）。peak memory performance is defined by the memory system behind the caches。这边的peak memory performance作者编写了一些列的逐步优化的微基准测算，进而确定的。其单位是（Byte/s）

以CPU为例，如果知道主内存信息，带宽计算举例：
Intel Xeon Gold 6000 (server)
• memory: DDR4-2666
• memory clock: 2666 MHz
• memory bus width: 8 Bytes
• memory channel: 6
• => memory bindwidth = 2666 MHz * 8 Bytes * 6 = 128GB/s

图1a显示了一个2.2 GHz的AMD Opteron X2 2214型号在双插槽系统中的模型。图表采用对数-对数刻度。Y轴是可达到的浮点性能。X轴是计算密度，从1/4 Flops/byte 访问到16 Flops/byte 访问变化。该图所展示峰值双精度浮点性能为17.6 GFlops/s，峰值内存带宽为15 GB/s。

绘制一条水平线，显示计算机的峰值浮点性能。显然，浮点内核的实际浮点性能不能超过水平线，因为那是硬件限制。

对于一个给定的核函数。找到其计算密度并在二维图中划粉红色虚线，那么计算机上该内核的性能必定在该线的某个位置。Roofline可以看成是屋顶线条，也就是图中斜线跟横线构成的部分。不管计算密度等于多少，都无法突破处理器硬件的峰值浮点性能。

斜线跟横线相交的山脊点对应的x坐标，是实现最大性能所需要的最小计算密度，如果山脊点偏右，那么只有具有非常高计算密度的内核才能实现该计算机的最大性能。如果它偏左，那么几乎任何内核都有可能达到最大性能。

1b中Opteron X4 比X2多两个核心，其处理器浮点性能更好，可以看到图中横线部分更高。但其具有相同的DRAM通道，因此具有相同的peak memory bandwidth。对应相同的斜线。因此山脊点向右偏移。所以需要更大的计算密度，才能发挥X4的最佳性能。

一些个人理解

在我们作深度学习的模型分析的时候，Roofline model所展示的这个二维这线图是由计算平台的算力和带宽上限决定的。也就是说，如果我们用不同模型在同一个设备里跑，这台设备的Roofline model是不变的。我们可以根据
$$计算密度=计算量/访存量.$$
这个公式，计算量的单位是FLOPs，表示模型中有多少个floating point operations，是衡量模型大小的标准。通常集中在卷积运算当中。
访存量单位是Byte，表示模型中某一个算子，或者某一层layer进行计算时需要与memory产生read/write的量。是分析模型中某些计算的计算效率的标准之一。如一个卷积运算，
input tensor: 5x5x3
kernel : 3x3x3, 2
output tensor: 3x3x2
所需要的访存量：
(3x3x3x2 + 3x3x2) * 4 = 588 Byte
x4是因为卷积如果用float32类型储存，则是32位等于4个字节，访存量的单位是byte字节，因此x4

由此可以计算出模型的计算密度。

得到模型的计算密度后，在计算平台的Roofline model中找到对应的横坐标，作垂直线与Roofline相交，则模型的在计算平台算力和带宽的限制下，所能达到的理论最大性能上界为垂直线交点处。如图下粉红色虚线所示。
再回忆一下上文提到的山脊点。
如果模型的计算密度在山脊点对应的x坐标的左边，则该模型处于Memory Band也就是由于计算平台主内存带宽的限制，导致模型无法发挥计算平台最大性能。
如果模型的计算密度在山脊点对应的x坐标的右边，则该模型处于Conpute Band也就是由于计算平台处理器算力的限制，模型理论性能无法突破计算平台最大性能。
