P42~45 第十章 含有耦合电感的电路

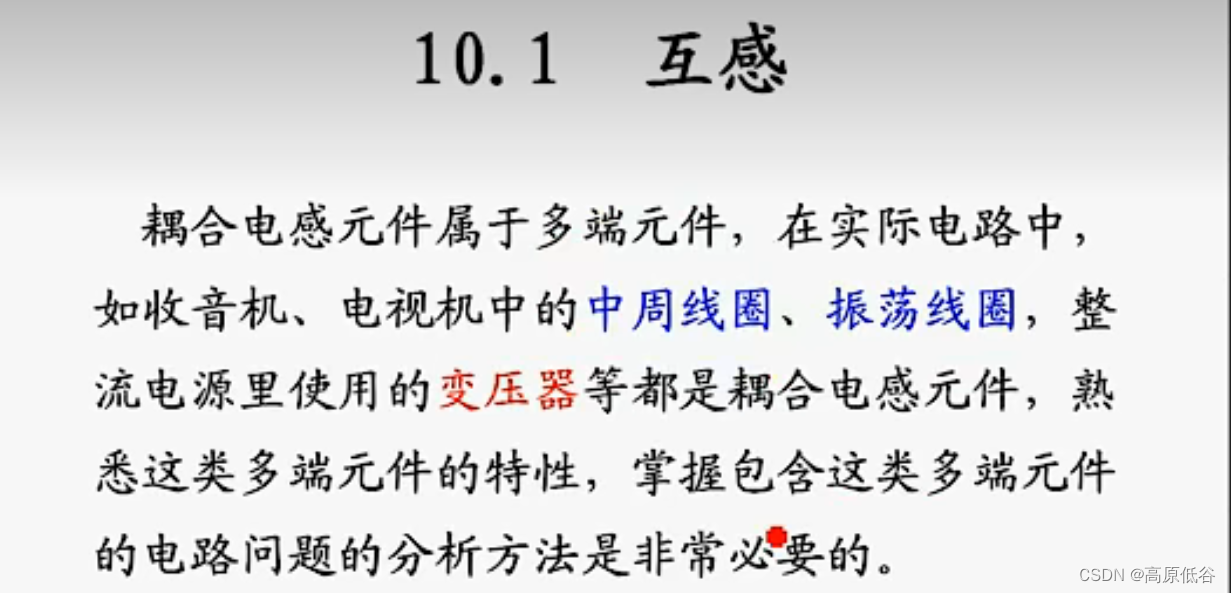

1、互感（磁场上的互相影响）

多端元件：电路元件按照引出端子的数量，可以分为二端元件与多端元件。
耦合：两个事物互相影响的大小

电感难道就是线圈吗？
电感：描述由于线圈电流变化，在本线圈中或在另一线圈中引起感应电动势效应的电路参数。电感是自感和互感的总称。提供电感的器件称为电感器。
电磁感应现象：指放在变化磁通量中的导体，会产生电动势。
自感：由于导体本身电流的变化而产生的电磁感应现象叫做自感现象

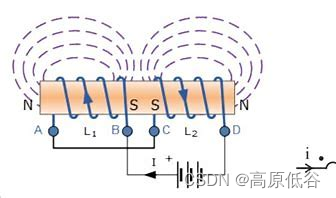

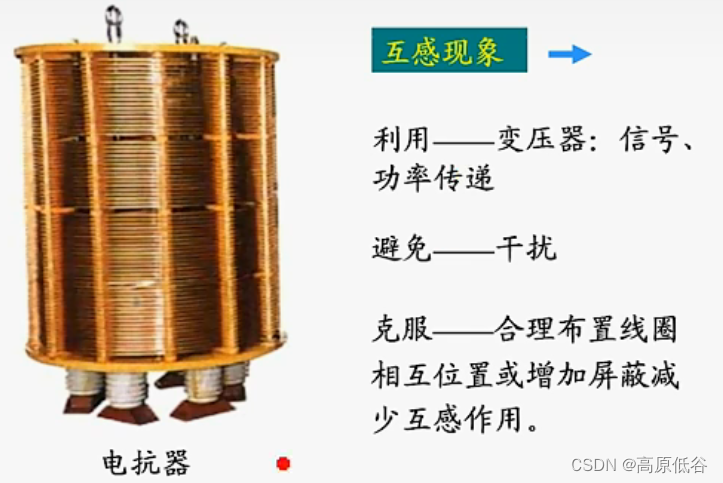

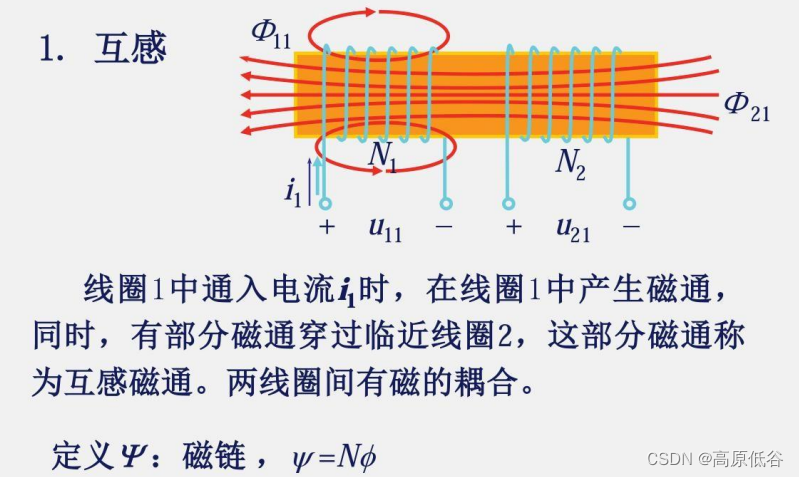

互感：当一线圈中的电流发生变化时，使此线圈周围产生变化磁通量，若在临近的另一线圈中产生感应电动势，叫做互感现象。

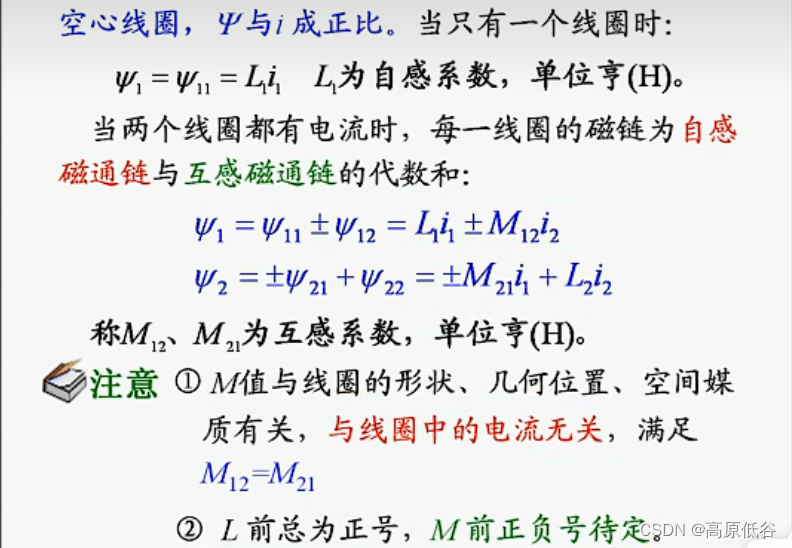

1.1互感系数M、自感系数L

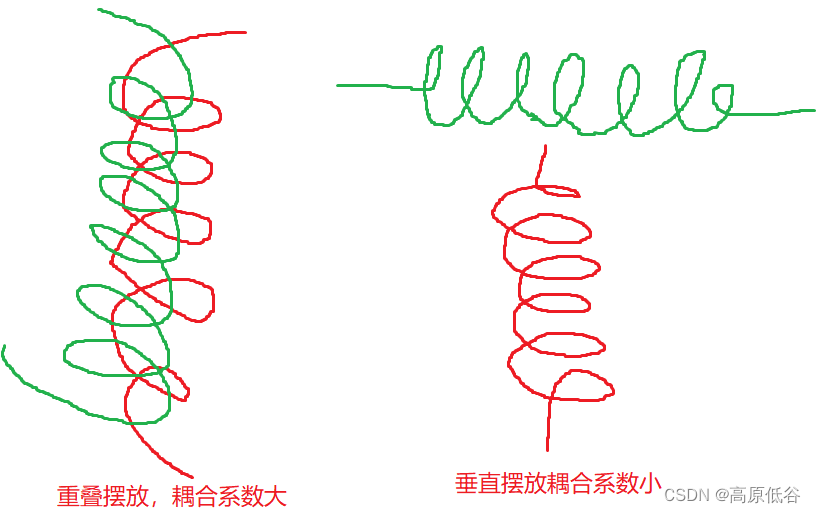

1.2耦合系数K

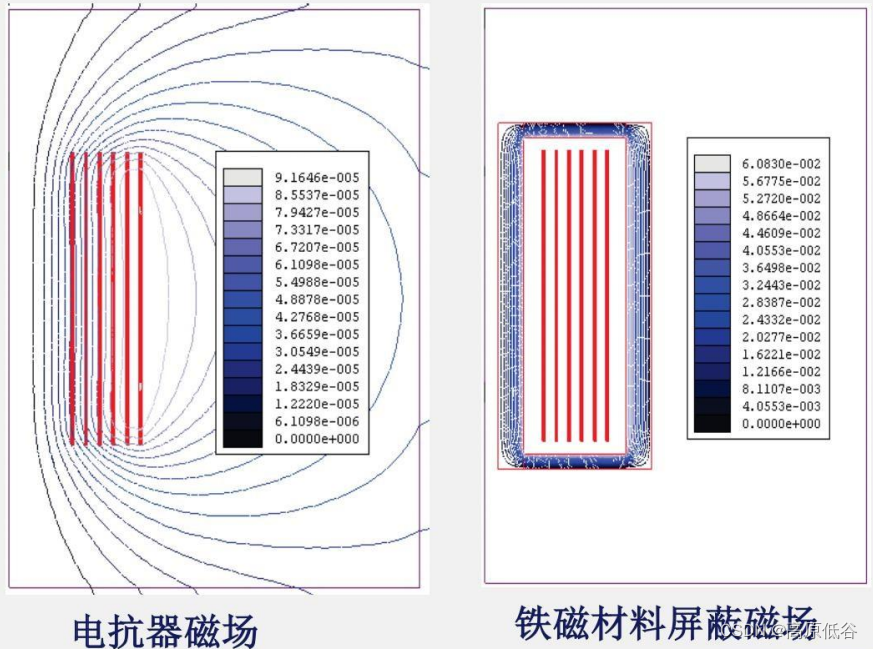

铁芯对磁感线的凝聚力强，不走铁芯的磁感线少

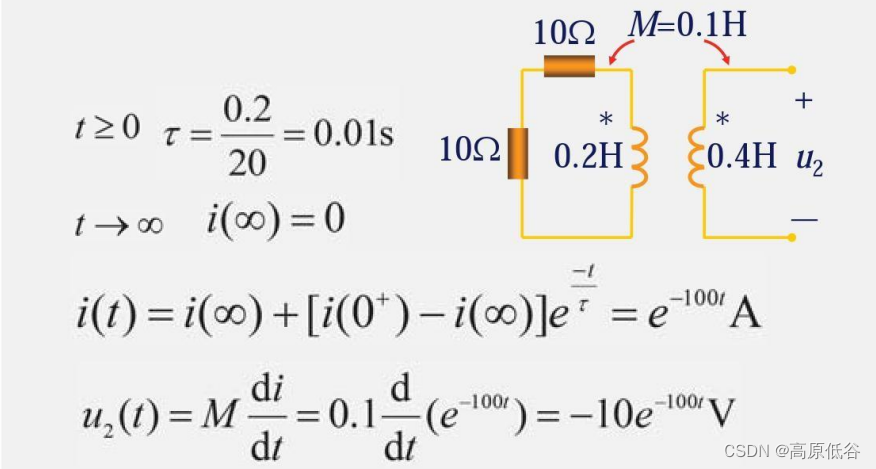

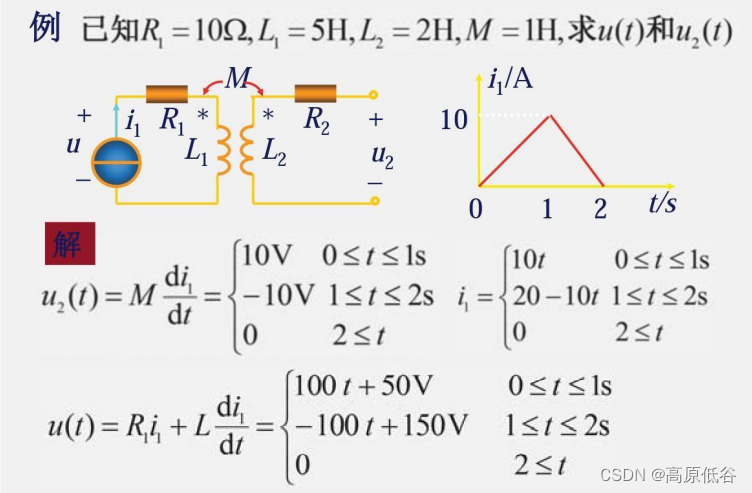

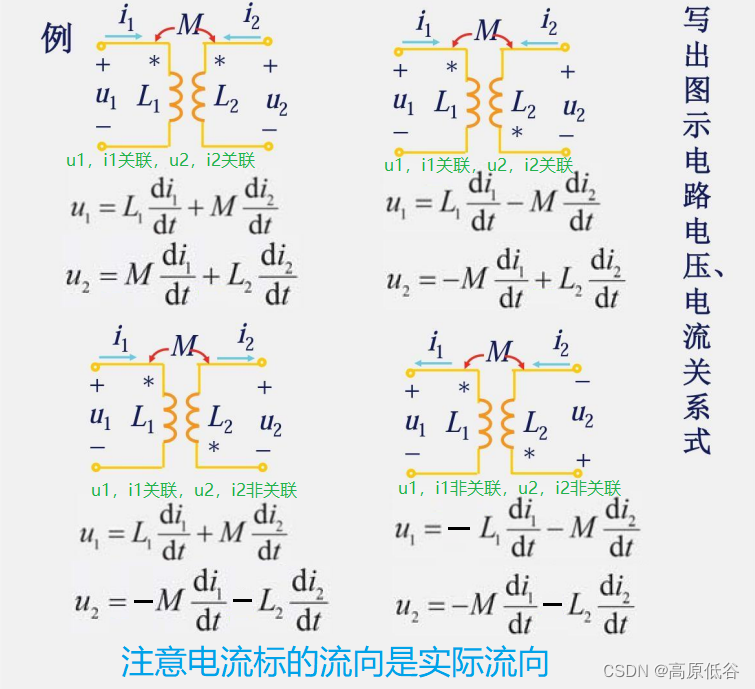

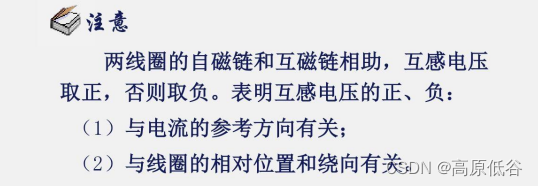

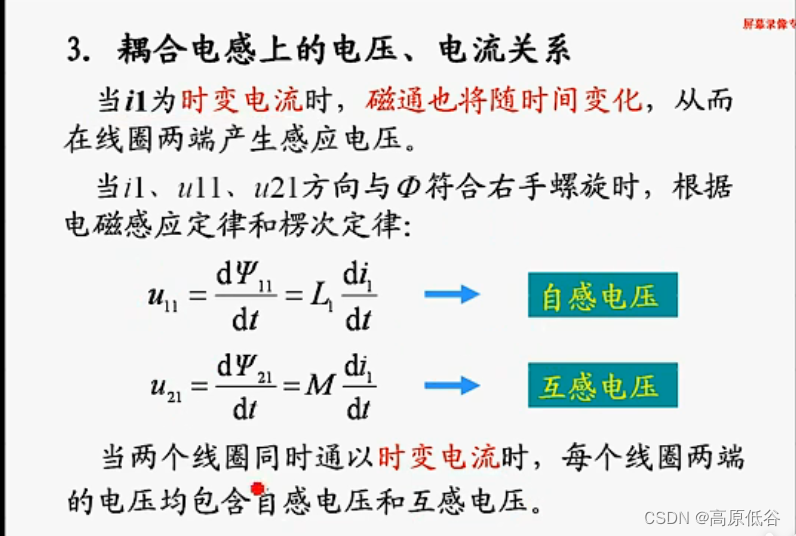

1.3耦合电感上的电压、电流关

1）电磁感应定律：
电磁感应定律也叫法拉第电磁感应定律，电磁感应现象是指因磁通量变化产生感应电动势的现象
2）楞次定律可概括表述为：
感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。所以，原磁场增大，电流就会产生一个和原来磁场相反的磁场以阻碍原磁场的扩大。
3）方向：

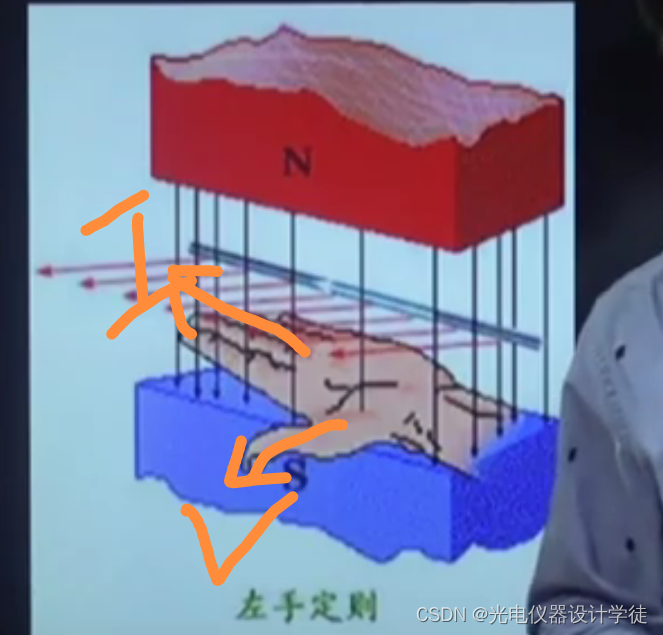

电磁学中，右手定则判断的主要是与力无关的方向。如果是和力有关的则全依靠左手定则。即，关于力的用左手，其他的（一般用于判断感应电流方向）用右手定则。

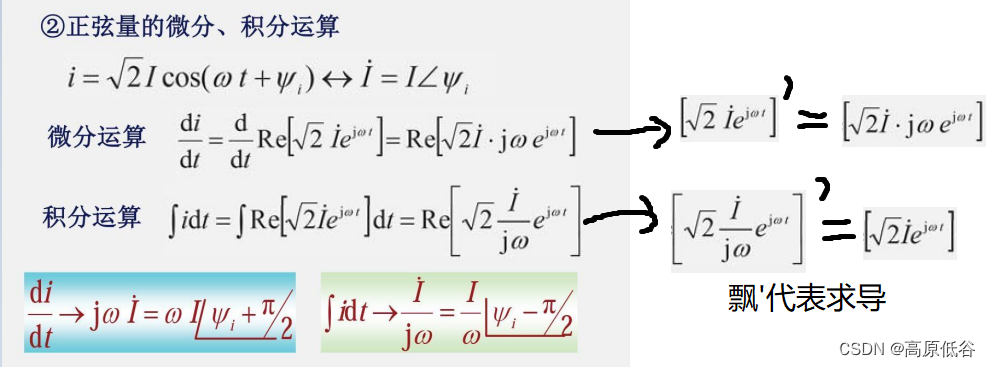

余弦求导变为负的正弦：(cosX)’ = - sinx，正弦化为余弦需要加90度，即逆时针旋转90°要乘j,顺时针旋转90°乘－j

求导就乘jw，求积分就除jw。复数的三种形式如下：

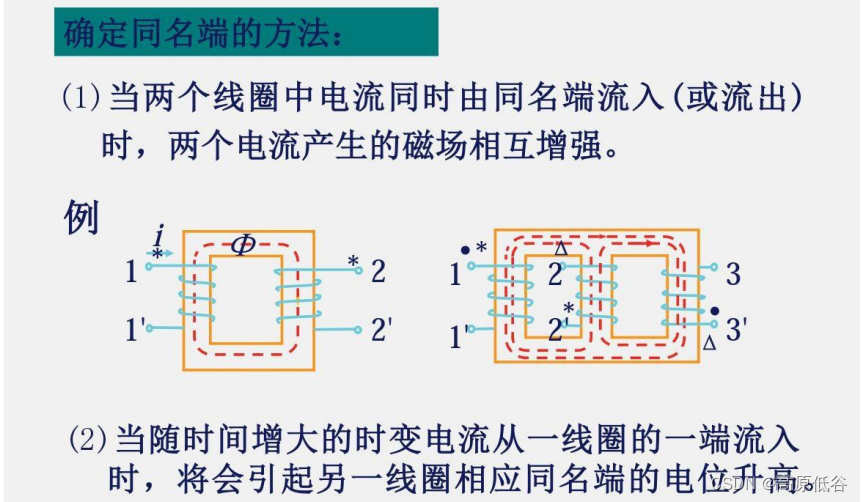

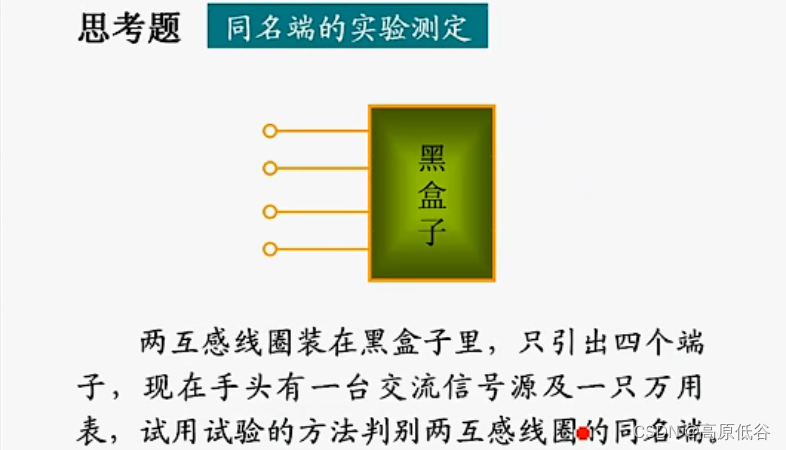

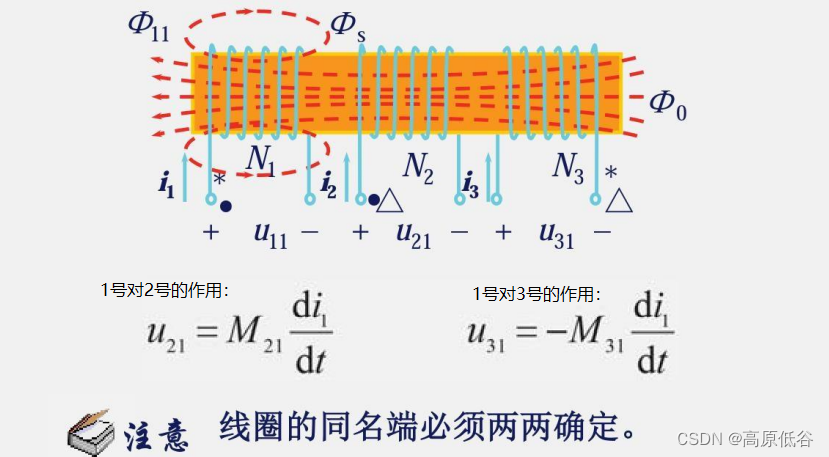

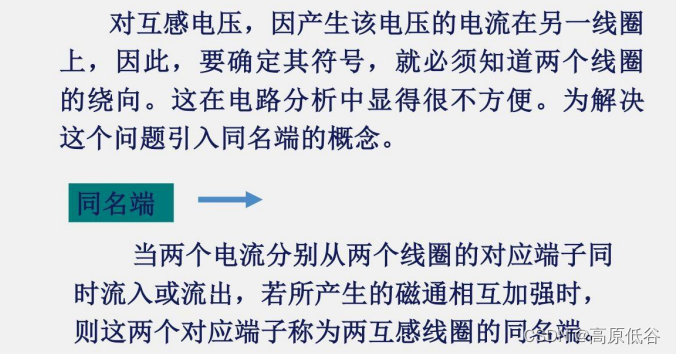

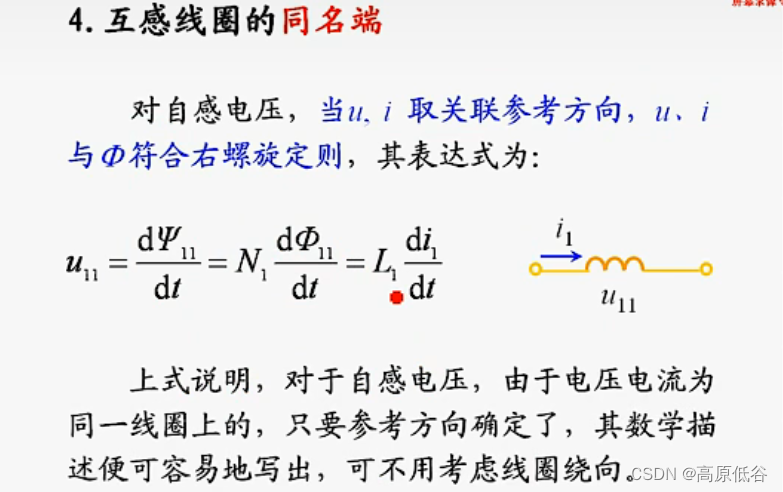

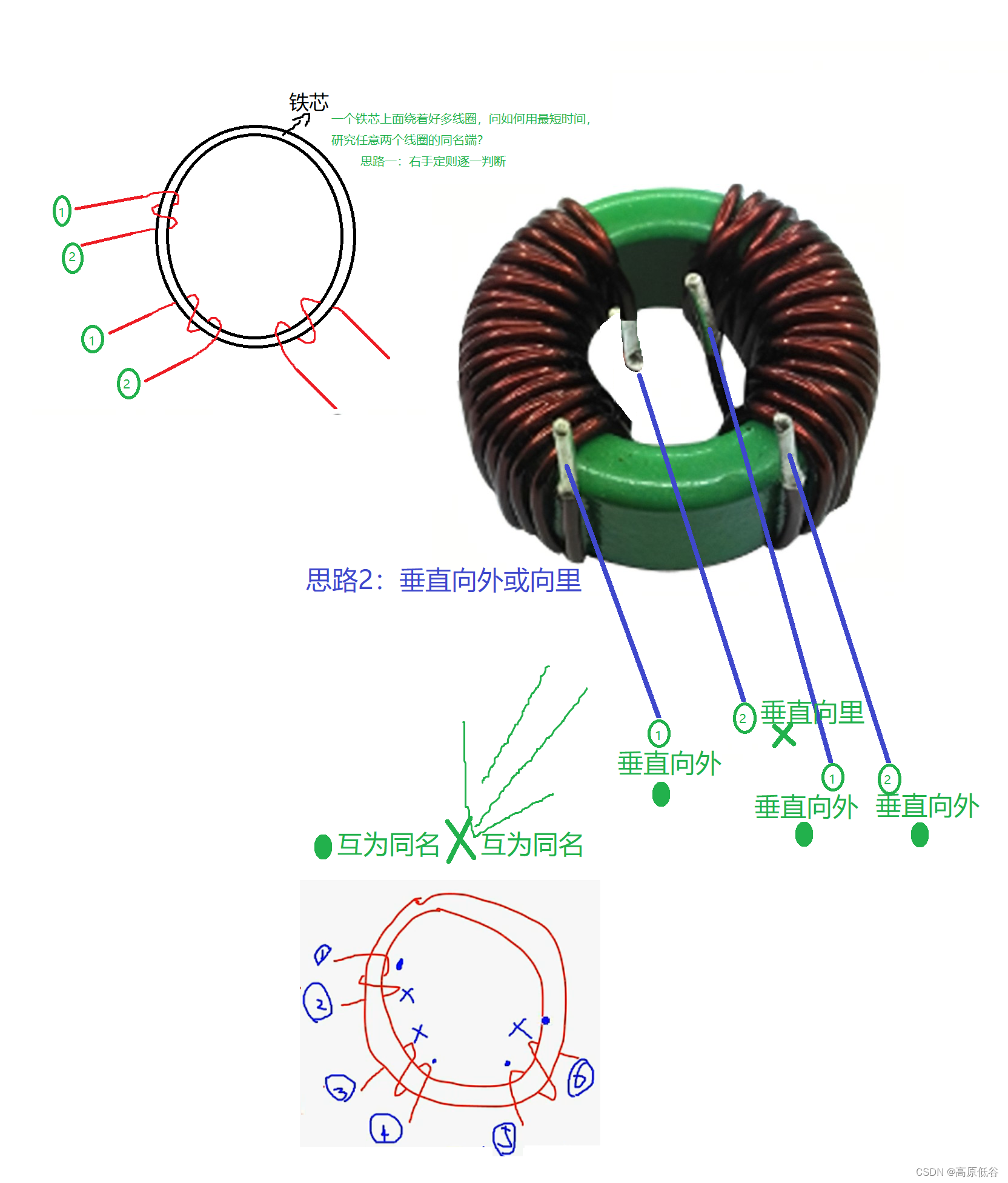

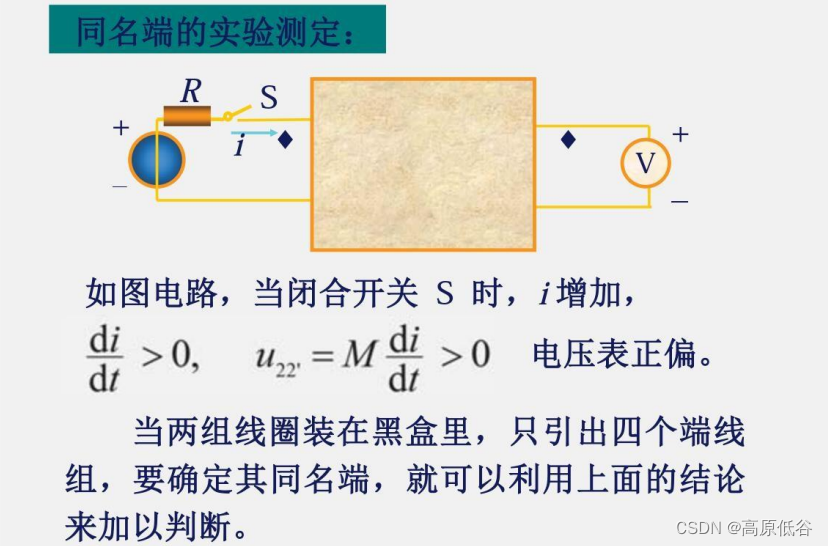

1.4互感线圈的同名端

2、含有耦合电感电路的计算

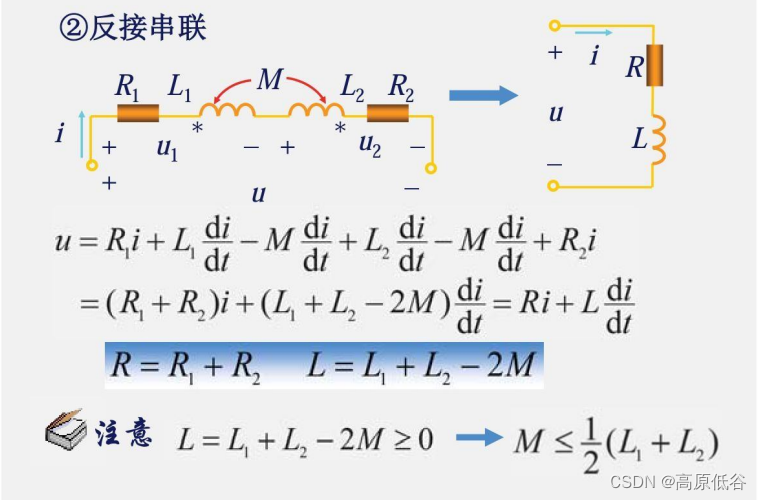

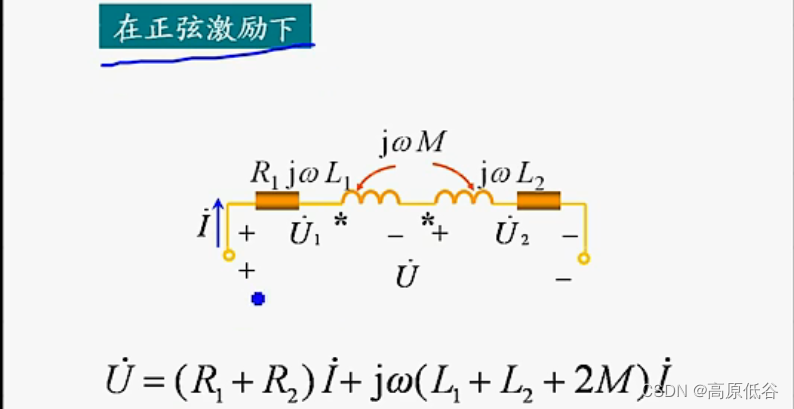

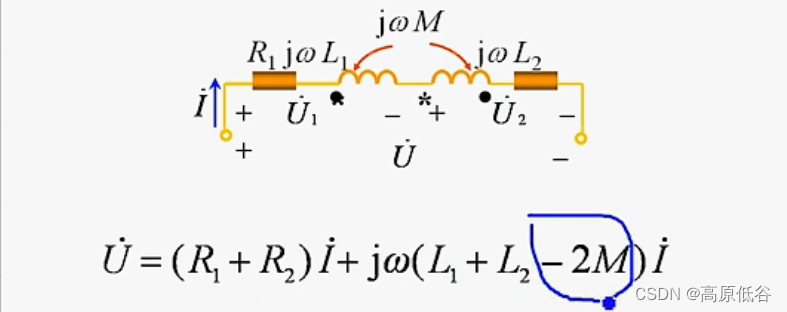

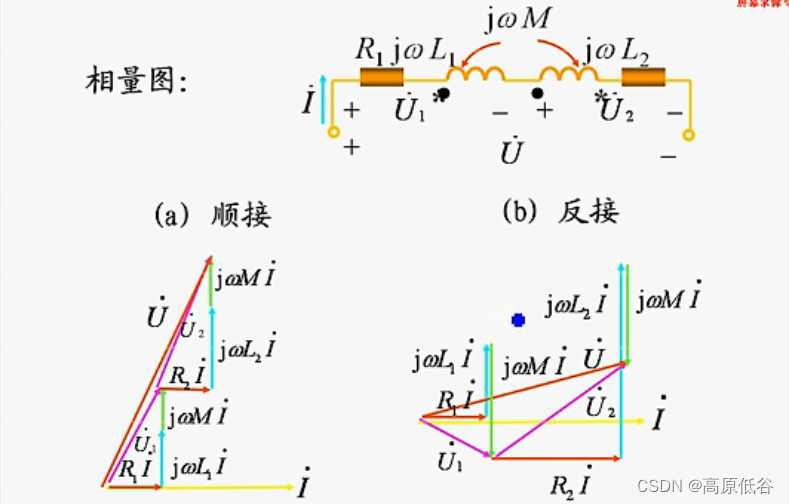

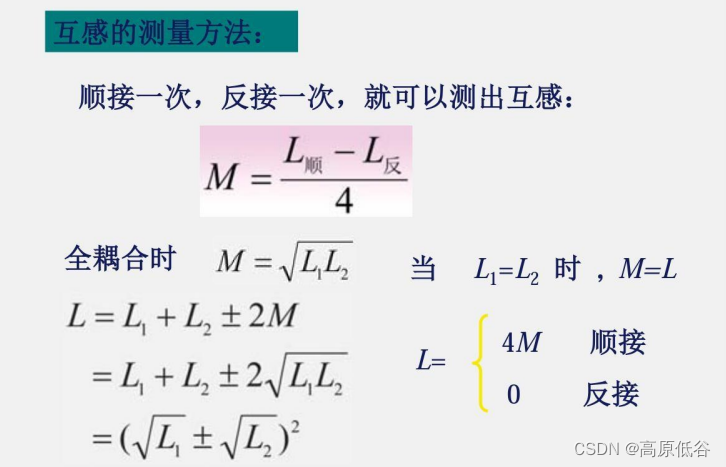

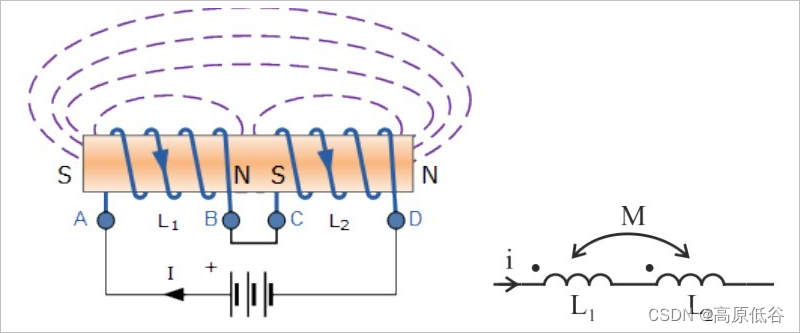

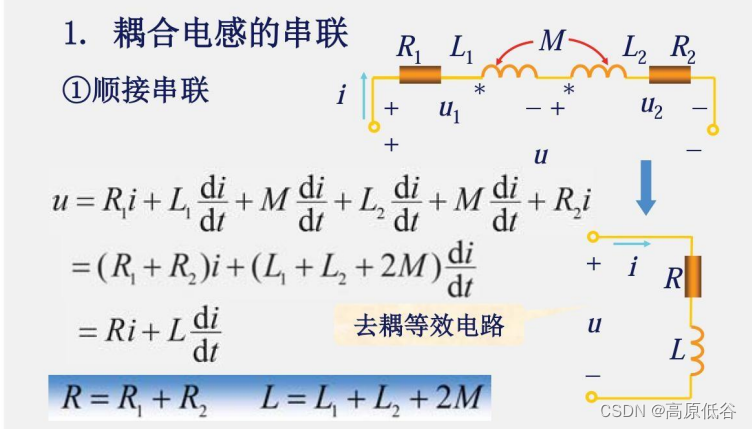

2.1耦合电感的串联——又有等效思想

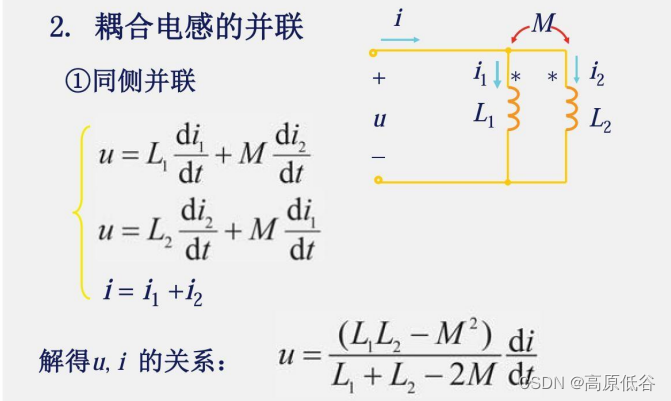

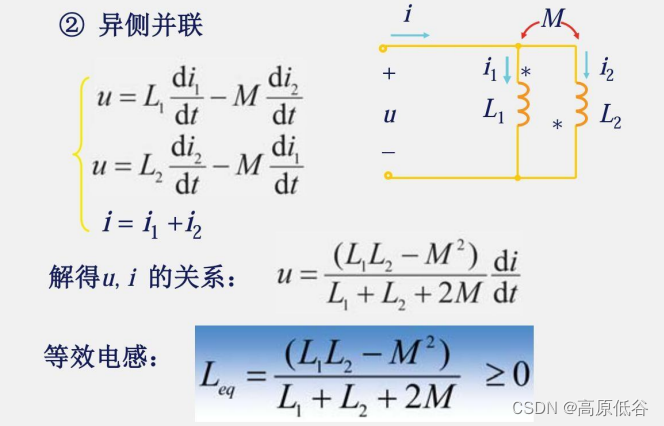

2.2耦合电感的并联——又有等效思想

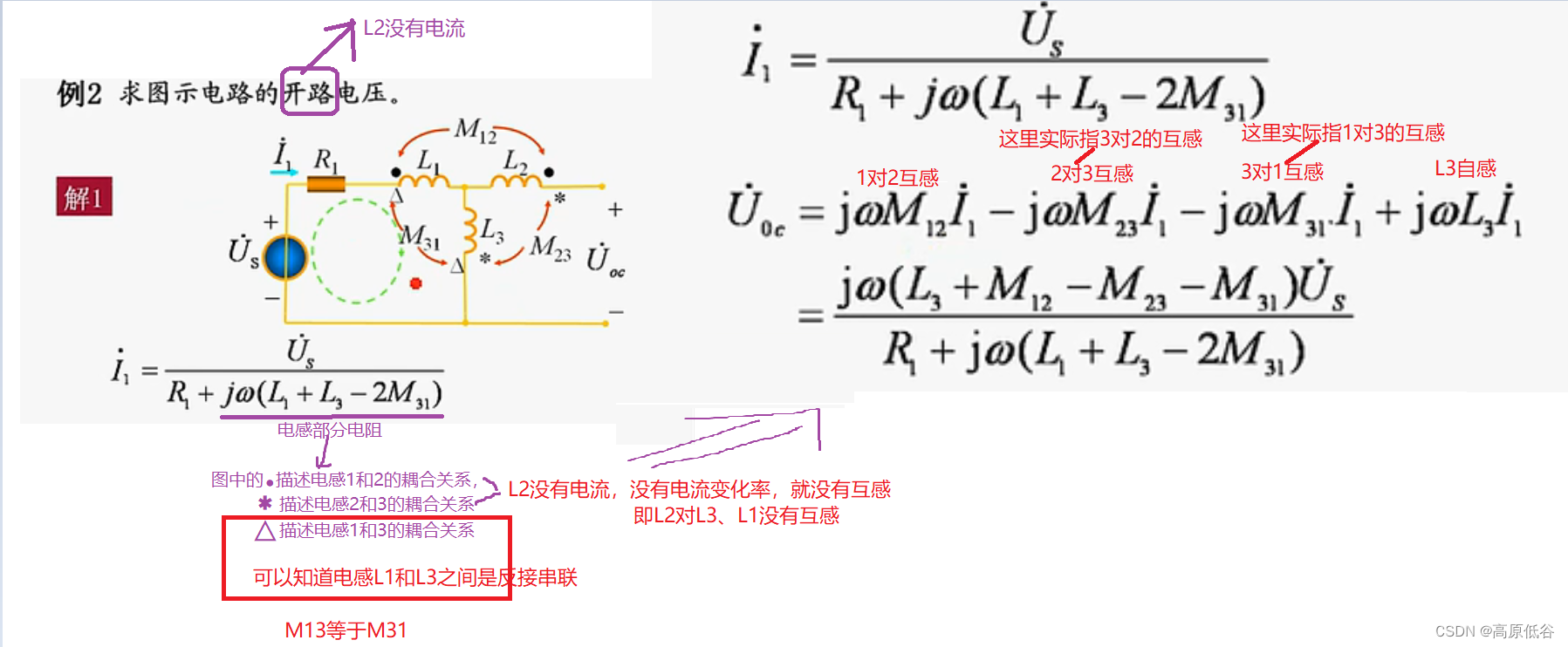

2.3互感电路计算总结

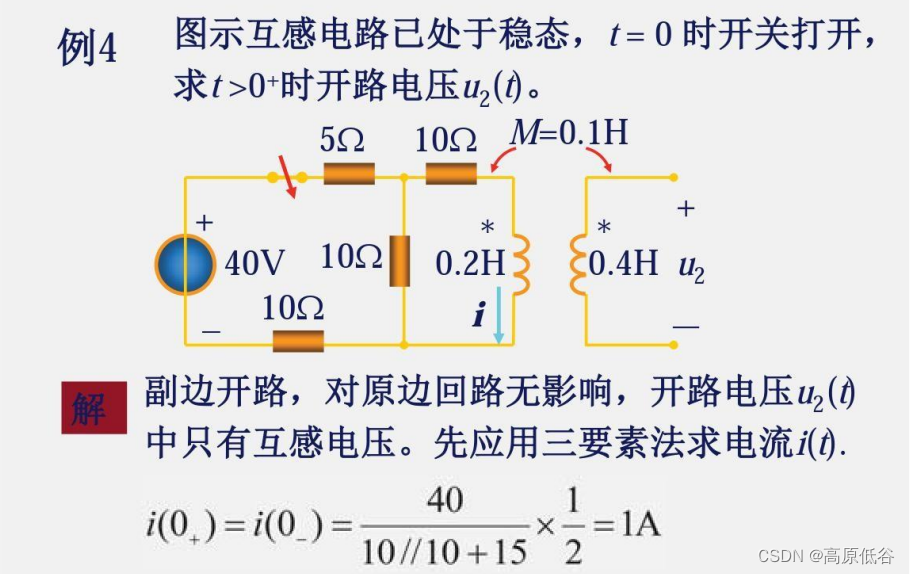

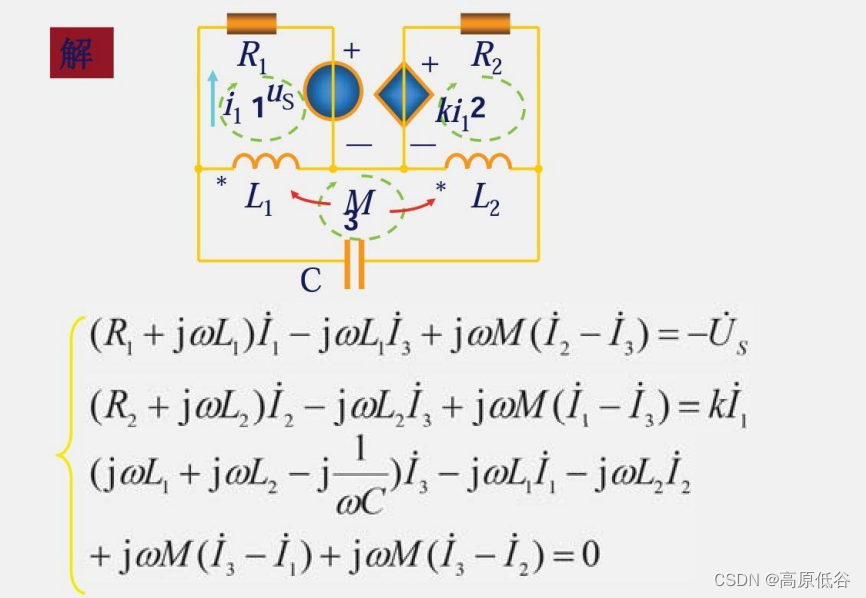

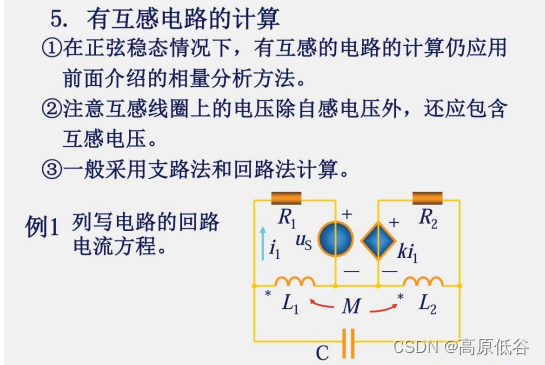

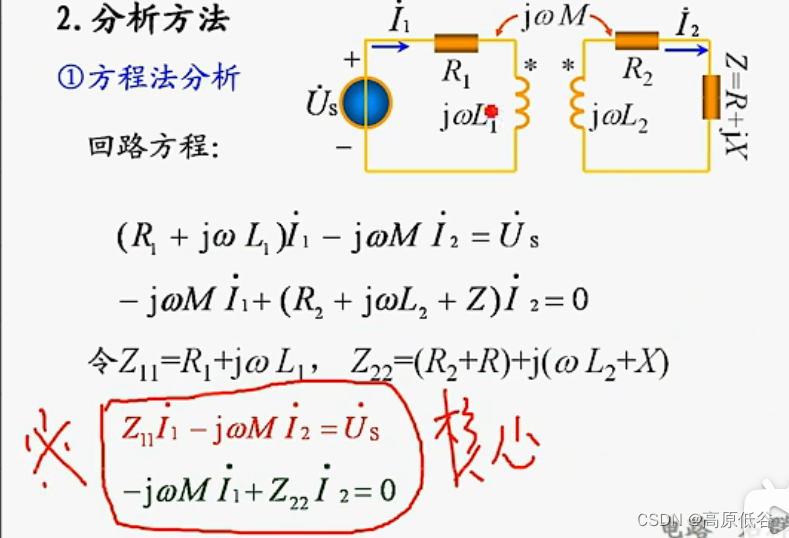

2.4列写互感电路回路电流方程

网孔都取顺时针

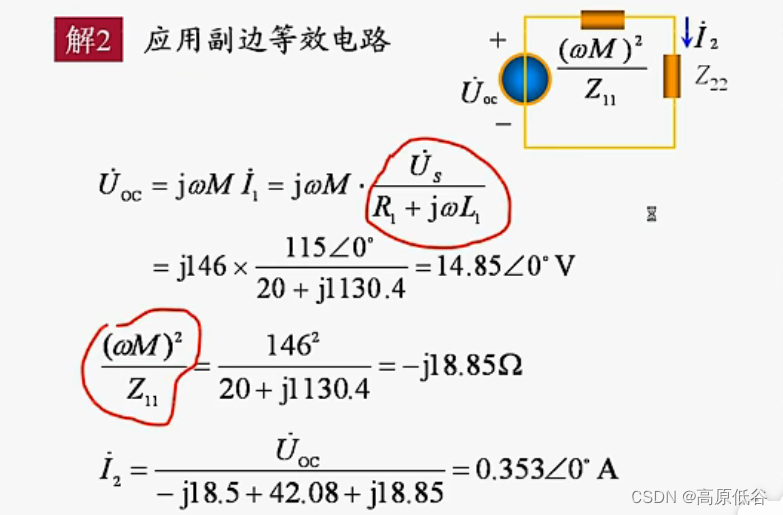

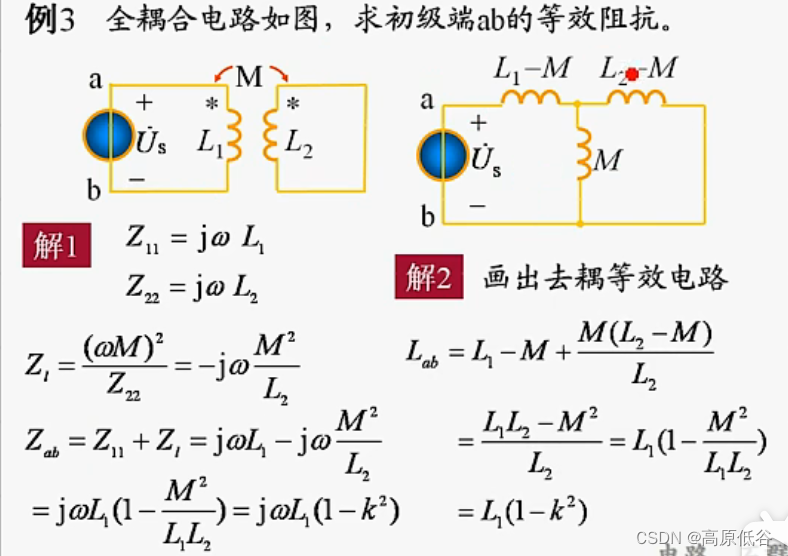

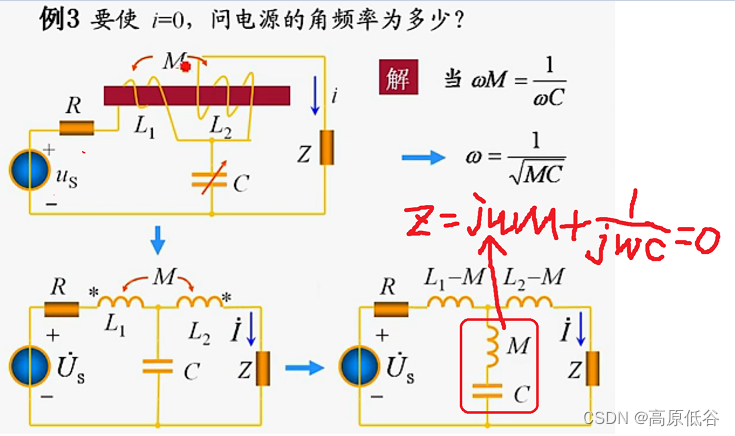

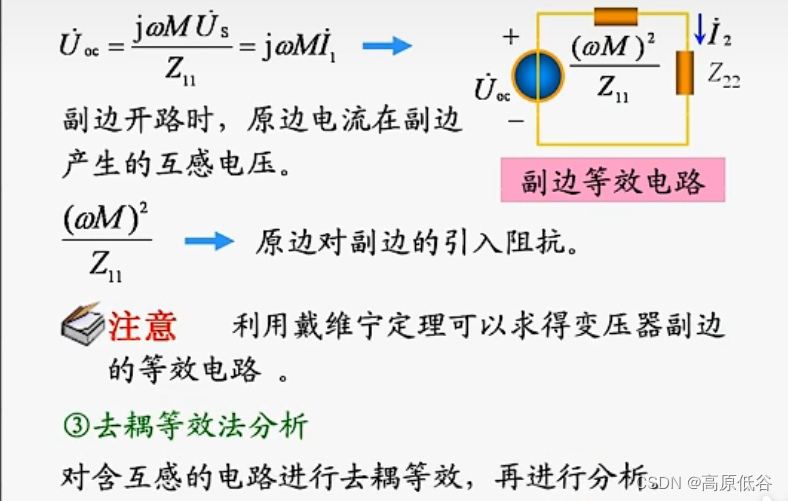

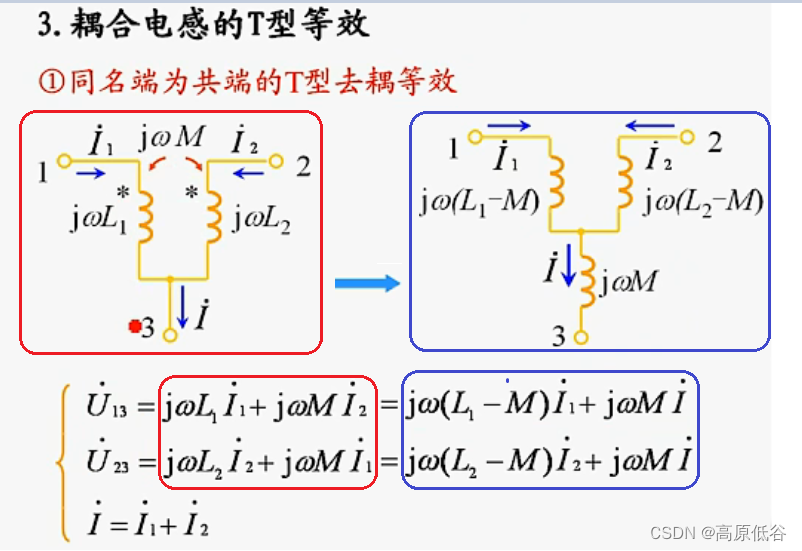

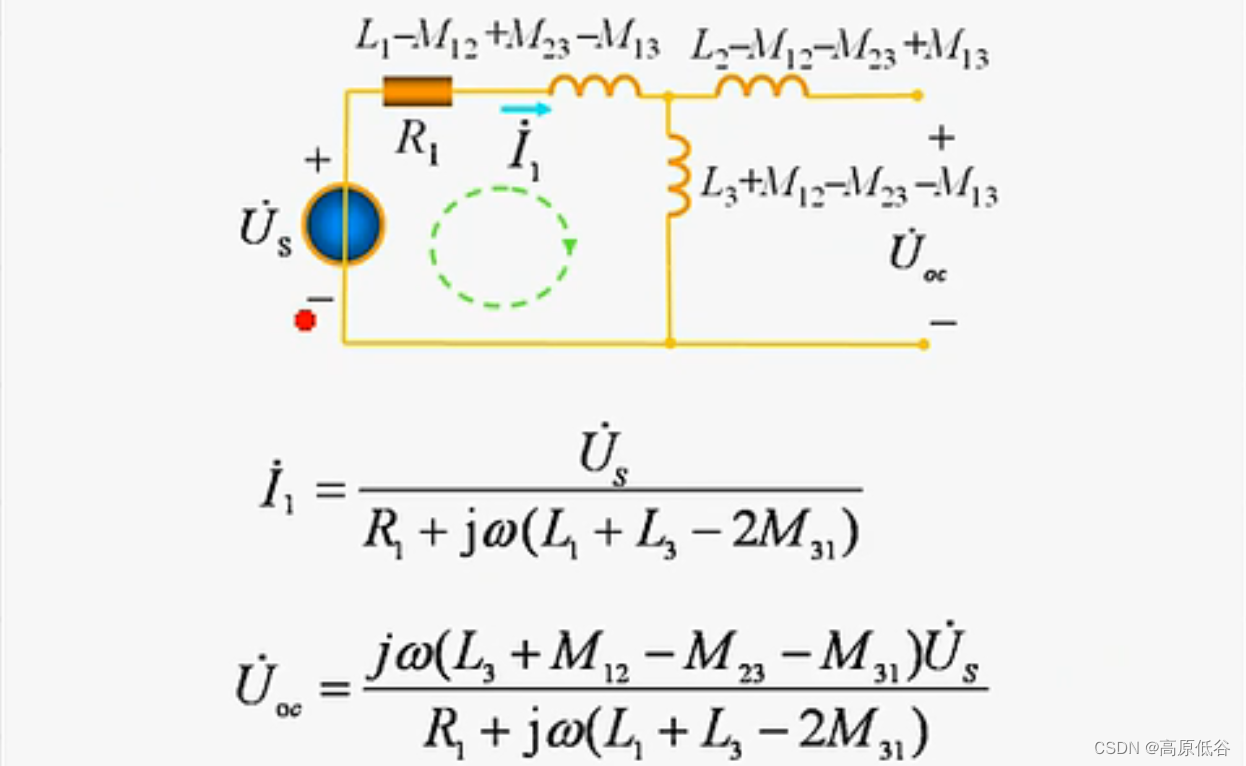

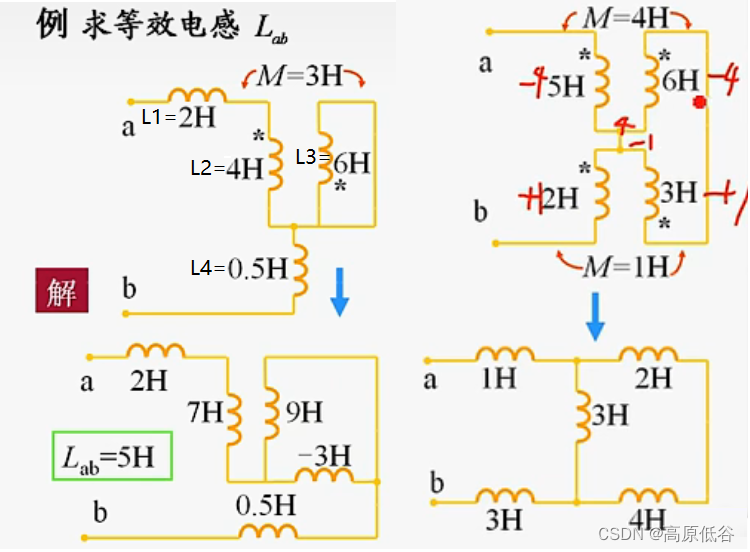

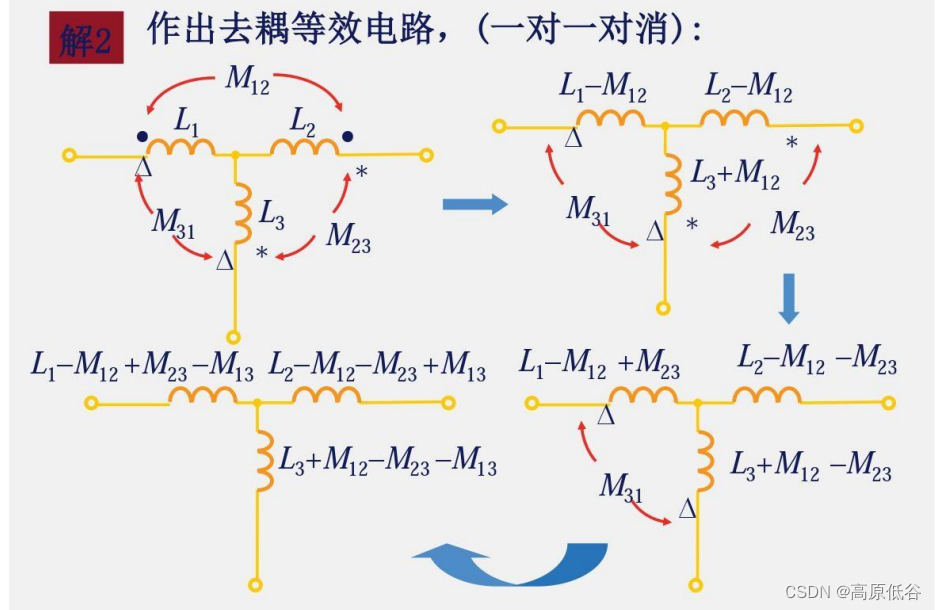

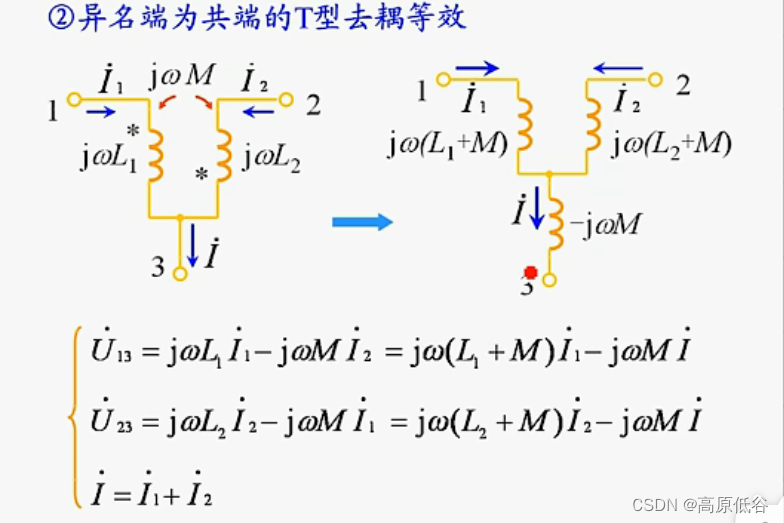

2.5作去耦等效电路

去不去除耦合只是列写思路的选择。

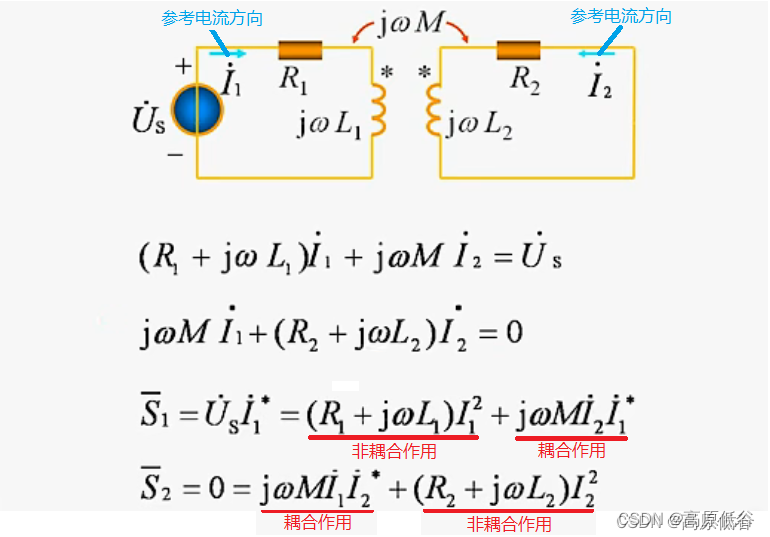

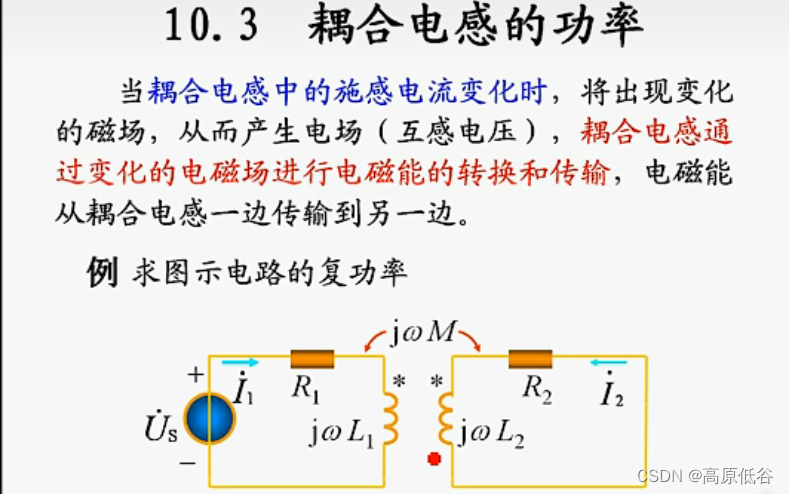

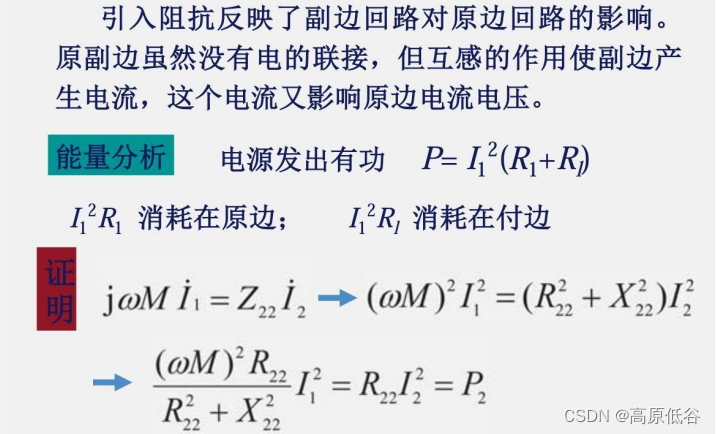

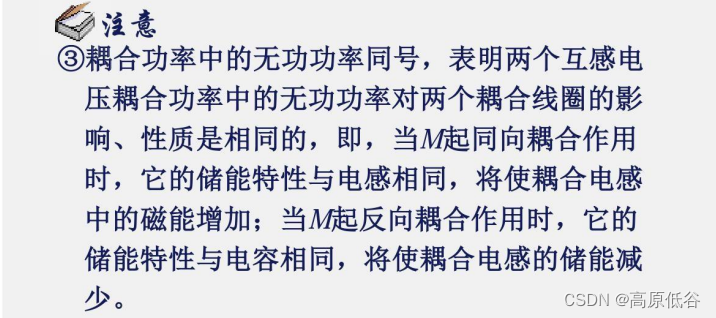

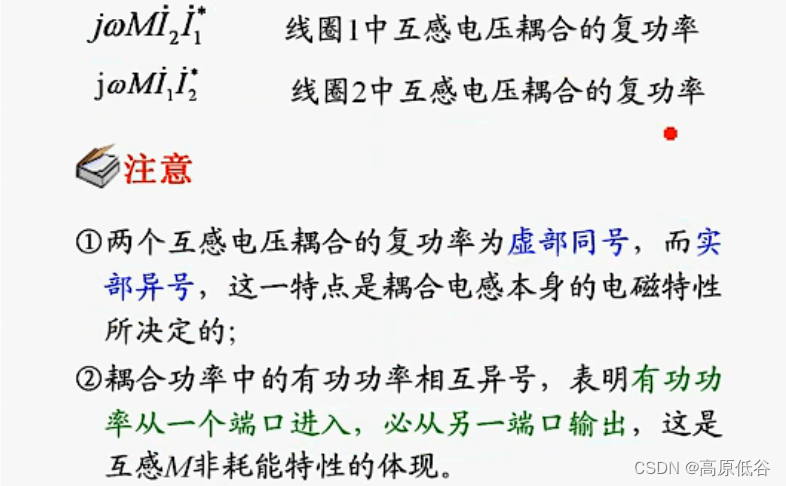

3、耦合电感的功率

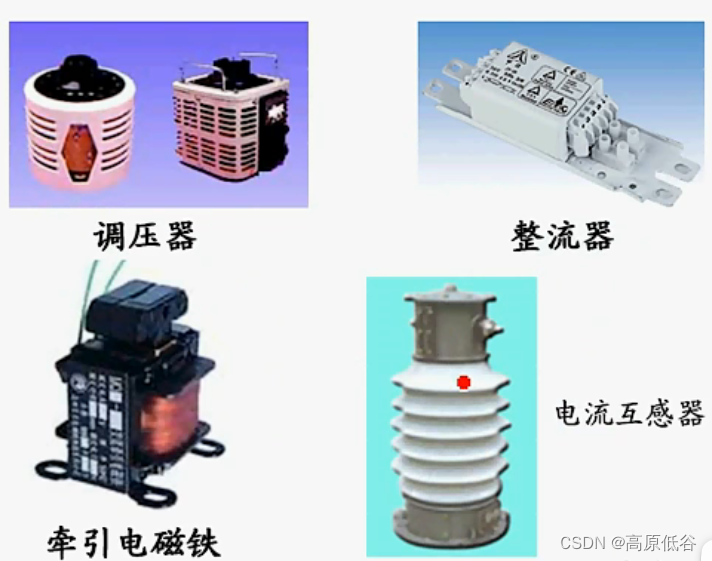

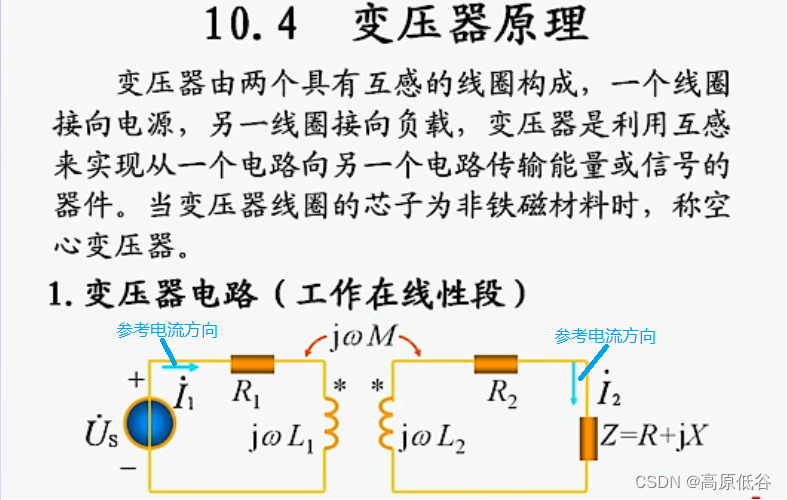

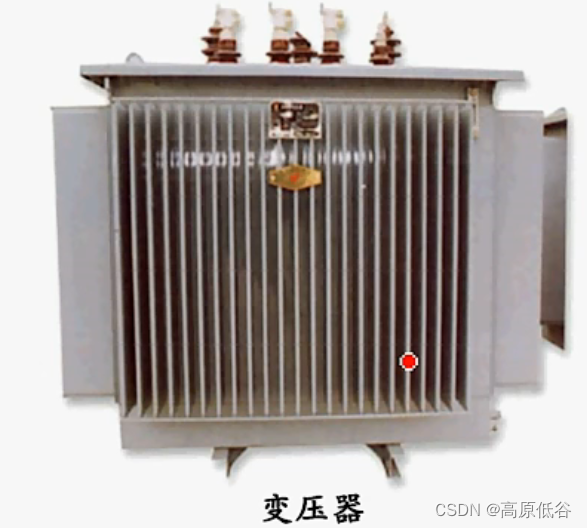

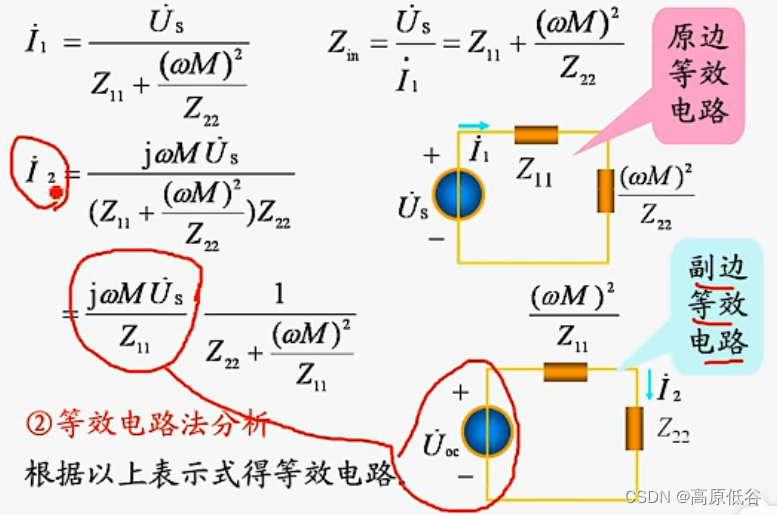

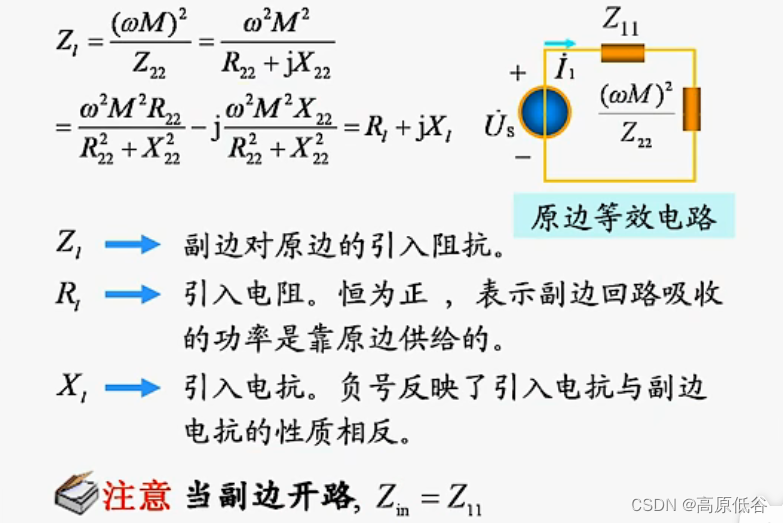

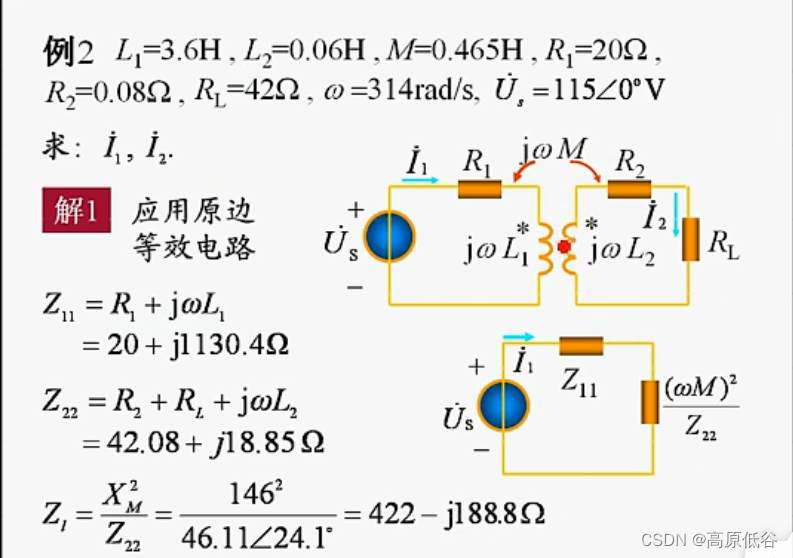

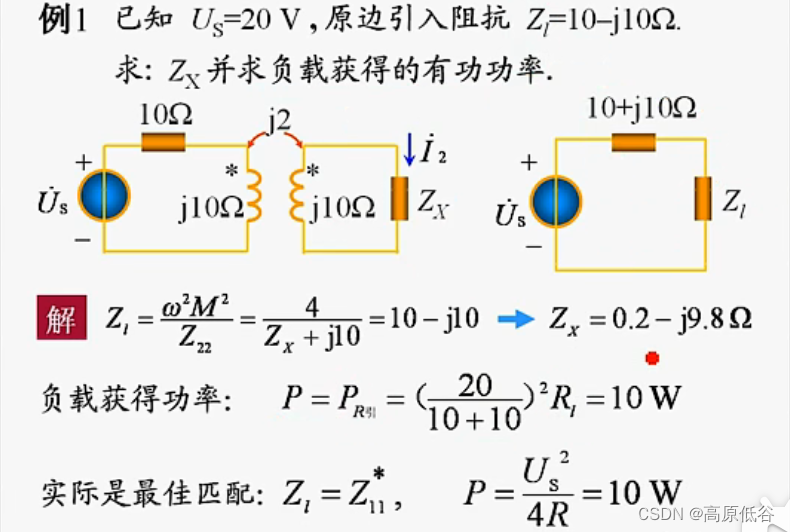

4、变压器原理

5、理想变压器
