Qt 通过重写QWidget的paintEvent方法绘制一个象棋棋盘

最新推荐文章于 2025-03-07 14:12:54 发布
最新推荐文章于 2025-03-07 14:12:54 发布
阅读量273 收藏
点赞数 3
文章标签： qt
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_55303547/article/details/140436409
版权

头文件

#ifndef WIDGET_H
#define WIDGET_H
#include <QWidget>
#include <QPainter>
QT_BEGIN_NAMESPACE
namespace Ui { class Widget; }
QT_END_NAMESPACE
class Widget : public QWidget
{
    Q_OBJECT
public:
    Widget(QWidget *parent = nullptr);
    ~Widget();
    void paintEvent(QPaintEvent *e)override;
private:
    Ui::Widget *ui;
    int m_cellLength{90};//单元格大小
    int m_W{840};
    int m_H{920};
    QPoint m_topLeft{60,55};//棋盘起始位置
};
#endif // WIDGET_H

源文件

#include "widget.h"
#include "ui_widget.h"
#include <QPainterPath>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    this->setMinimumHeight(m_H);
    this->setMaximumHeight(m_H);
    this->setMinimumWidth(m_W);
    this->setMaximumWidth(m_W);
}

Widget::~Widget()
{
    delete ui;
}
//重写绘图事件，绘制棋盘
void Widget::paintEvent(QPaintEvent *event){
    Q_UNUSED(event);
    QPainter painter(this);
    painter.setRenderHint(QPainter::LosslessImageRendering);

    //设置画笔
    QPen pen;
    pen.setWidth(4);//线条宽度
    pen.setColor(Qt::black);//画笔颜色
    pen.setStyle(Qt::SolidLine);//线条样式
    pen.setCapStyle(Qt::FlatCap);//端点样式
    pen.setJoinStyle(Qt::BevelJoin);//连接样式
    painter.setPen(pen);

    //设置画刷
    QBrush boardBrush;
    boardBrush.setStyle(Qt::NoBrush);//画刷填充样式
    painter.setBrush(boardBrush);//设置画刷
    QRect boardRect(m_topLeft.x(),m_topLeft.y(),m_cellLength*8,m_cellLength*9);//{60,55,720,810}
    painter.drawRect(boardRect);//绘制最外边的矩形
    //绘制矩形内的8条横线
    for(int i=1;i<9;i++){
        QLine line(m_topLeft.x(),m_topLeft.y()+i*m_cellLength,m_topLeft.x()+m_cellLength*8,m_topLeft.y()+i*m_cellLength);
        painter.drawLine(line);
    }
    //绘制上半部分的7条竖线
    for(int i=1;i<8;i++){
        QLine line(m_topLeft.x()+i*m_cellLength,m_topLeft.y(),m_topLeft.x()+i*m_cellLength,m_topLeft.y()+4*m_cellLength);
        painter.drawLine(line);
    }
    //绘制下半部分的7条竖线
    for(int i=1;i<8;i++){
        QLine line(m_topLeft.x()+i*m_cellLength,m_topLeft.y()+5*m_cellLength,m_topLeft.x()+i*m_cellLength,m_topLeft.y()+9*m_cellLength);
        painter.drawLine(line);
    }
    //绘制4条斜线
    QLine line(m_topLeft.x()+3*m_cellLength,m_topLeft.y(),m_topLeft.x()+5*m_cellLength,m_topLeft.y()+2*m_cellLength);
    painter.drawLine(line);
    line.setLine(m_topLeft.x()+3*m_cellLength,m_topLeft.y()+7*m_cellLength,m_topLeft.x()+5*m_cellLength,m_topLeft.y()+9*m_cellLength);
    painter.drawLine(line);
    line.setLine(m_topLeft.x()+3*m_cellLength,m_topLeft.y()+2*m_cellLength,m_topLeft.x()+5*m_cellLength,m_topLeft.y());
    painter.drawLine(line);
    line.setLine(m_topLeft.x()+3*m_cellLength,m_topLeft.y()+9*m_cellLength,m_topLeft.x()+5*m_cellLength,m_topLeft.y()+7*m_cellLength);
    painter.drawLine(line);
    //楚河汉界
    QFont font;
    font.setPointSize(50);//设置字体大小
    painter.setFont(font);
    painter.drawText(QRect(m_topLeft.x(),m_topLeft.y()+4*m_cellLength,m_topLeft.x()+8*m_cellLength,m_cellLength),
                     tr("\t\t\t\t\t\t\t楚\t河\t\t\t\t\t\t\t汉\t界"));//第一个参数为矩形，第二个参数为矩形内的文字
    //绘制炮跟卒位置的角
    int angleLength=15;//边长
    int angleSpace=5;//间隔
    //初始位置,与左上角重合
    QPoint points[]{QPoint(m_topLeft.x()+angleLength,m_topLeft.y()),
                    QPoint(m_topLeft.x(),m_topLeft.y()),
                    QPoint(m_topLeft.x(),m_topLeft.y()+angleLength)};
    QPainterPath anglePath;
    anglePath.moveTo(points[0]);
    anglePath.lineTo(points[1]);
    anglePath.lineTo(points[2]);

    //右下三角,先绘制上半棋盘的部分，再绘制下半棋盘的部分
    painter.translate(angleSpace,3*m_cellLength+angleSpace);
    painter.save();//保存位置
    for(int i=0;i<4;i++){
        painter.drawPath(anglePath);//绘制
        painter.translate(0,3*m_cellLength);//向下移动3个单元格
        painter.drawPath(anglePath);//绘制
        painter.translate(0,-3*m_cellLength);
        painter.translate(2*m_cellLength,0);//向右移动2个单元格
    }
    //右上三角,先绘制上半棋盘的部分，再绘制下半棋盘的部分
    painter.restore();//恢复位置
    painter.translate(angleSpace,m_cellLength+angleLength);
    for(int i=0;i<4;i++){
        painter.rotate(-90);//逆时针旋转90度
        painter.drawPath(anglePath);//绘制
        painter.rotate(90);//恢复原来的角度
        painter.translate(0,3*m_cellLength);//向下移动3个单元格
        painter.rotate(-90);//逆时针旋转90度
        painter.drawPath(anglePath);//绘制
        painter.rotate(90);//恢复原来的角度
        painter.translate(0,-3*m_cellLength);
        painter.translate(2*m_cellLength,0);//向右移动2个单元格
    }
    //左上三角,先绘制上半棋盘的部分，再绘制下半棋盘的部分
    painter.translate(-5*m_cellLength+3*angleSpace,-angleLength+2*angleSpace);
    for(int i=0;i<4;i++){
        painter.rotate(-180);//逆时针旋转90度
        painter.drawPath(anglePath);//绘制
        painter.rotate(180);//恢复原来的角度
        painter.translate(0,3*m_cellLength);//向下移动3个单元格
        painter.rotate(-180);//逆时针旋转90度
        painter.drawPath(anglePath);//绘制
        painter.rotate(180);//恢复原来的角度
        painter.translate(0,-3*m_cellLength);
        painter.translate(2*m_cellLength,0);//向右移动2个单元格
    }
    //左下三角,先绘制上半棋盘的部分，再绘制下半棋盘的部分
    painter.translate(-8*m_cellLength-angleLength+2*angleSpace,-m_cellLength-3*angleSpace);
    for(int i=0;i<4;i++){
        painter.rotate(90);//逆时针旋转90度
        painter.drawPath(anglePath);//绘制
        painter.rotate(-90);//恢复原来的角度
        painter.translate(0,3*m_cellLength);//向下移动3个单元格
        painter.rotate(90);//逆时针旋转90度
        painter.drawPath(anglePath);//绘制
        painter.rotate(-90);//恢复原来的角度
        painter.translate(0,-3*m_cellLength);
        painter.translate(2*m_cellLength,0);//向右移动2个单元格
    }
    //炮右下三角,先绘制上半棋盘的部分，再绘制下半棋盘的部分
    painter.translate(-10*m_cellLength-angleLength,-m_cellLength+angleSpace);
    painter.save();//保存位置
    for(int i=0;i<2;i++){
        painter.drawPath(anglePath);//绘制
        painter.translate(0,5*m_cellLength);//向下移动5个单元格
        painter.drawPath(anglePath);//绘制
        painter.translate(0,-5*m_cellLength);
        painter.translate(6*m_cellLength,0);//向右移动6个单元格
    }
    //炮右上三角,先绘制上半棋盘的部分，再绘制下半棋盘的部分
    painter.restore();//恢复位置
    painter.translate(angleSpace,m_cellLength+angleLength);
    for(int i=0;i<2;i++){
        painter.rotate(-90);//逆时针旋转90度
        painter.drawPath(anglePath);//绘制
        painter.rotate(90);//恢复原来的角度
        painter.translate(0,5*m_cellLength);//向下移动5个单元格
        painter.rotate(-90);//逆时针旋转90度
        painter.drawPath(anglePath);//绘制
        painter.rotate(90);//恢复原来的角度
        painter.translate(0,-5*m_cellLength);
        painter.translate(6*m_cellLength,0);//向右移动6个单元格
    }
    //炮左上三角,先绘制上半棋盘的部分，再绘制下半棋盘的部分
    painter.translate(-11*m_cellLength+3*angleSpace,-angleLength+2*angleSpace);
    for(int i=0;i<2;i++){
        painter.rotate(-180);//逆时针旋转90度
        painter.drawPath(anglePath);//绘制
        painter.rotate(180);//恢复原来的角度
        painter.translate(0,5*m_cellLength);//向下移动5个单元格
        painter.rotate(-180);//逆时针旋转90度
        painter.drawPath(anglePath);//绘制
        painter.rotate(180);//恢复原来的角度
        painter.translate(0,-5*m_cellLength);
        painter.translate(6*m_cellLength,0);//向右移动6个单元格
    }
    //炮左下三角,先绘制上半棋盘的部分，再绘制下半棋盘的部分
    painter.translate(-12*m_cellLength-angleLength+2*angleSpace,-m_cellLength-3*angleSpace);
    for(int i=0;i<2;i++){
        painter.rotate(90);//逆时针旋转90度
        painter.drawPath(anglePath);//绘制
        painter.rotate(-90);//恢复原来的角度
        painter.translate(0,5*m_cellLength);//向下移动5个单元格
        painter.rotate(90);//逆时针旋转90度
        painter.drawPath(anglePath);//绘制
        painter.rotate(-90);//恢复原来的角度
        painter.translate(0,-5*m_cellLength);
        painter.translate(6*m_cellLength,0);//向右移动6个单元格
    }
}

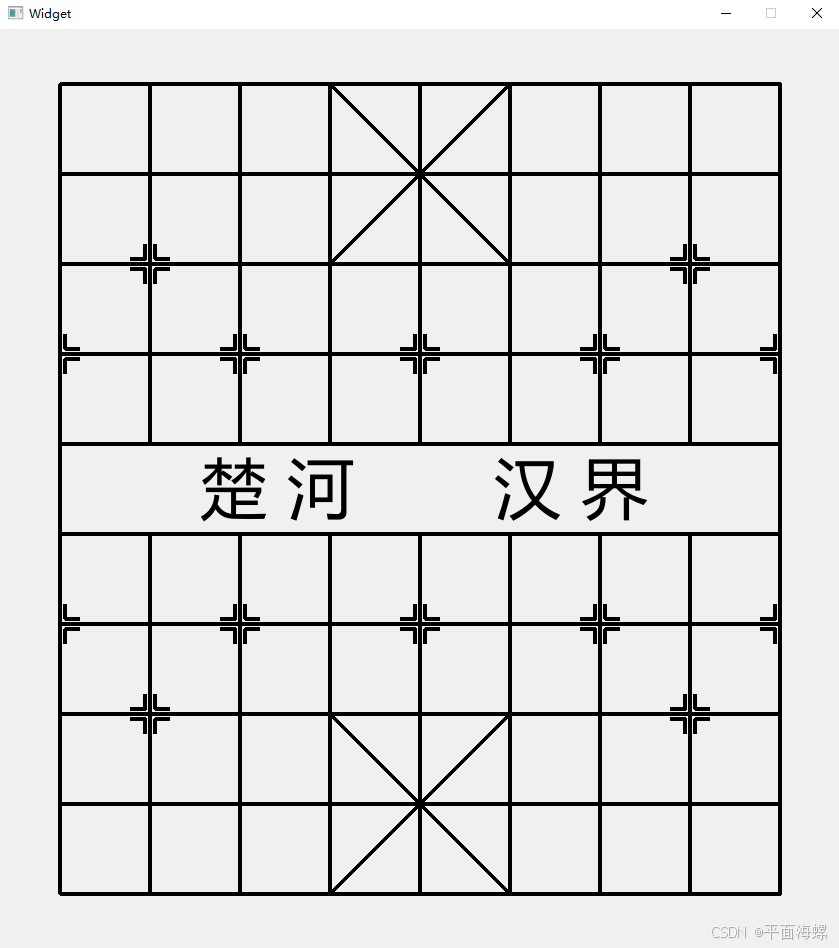

效果图
