solid works单实体分割与移动

1.建立切割面，为后面剪裁工具做准备，即从这个面将实体分为两个单独实体

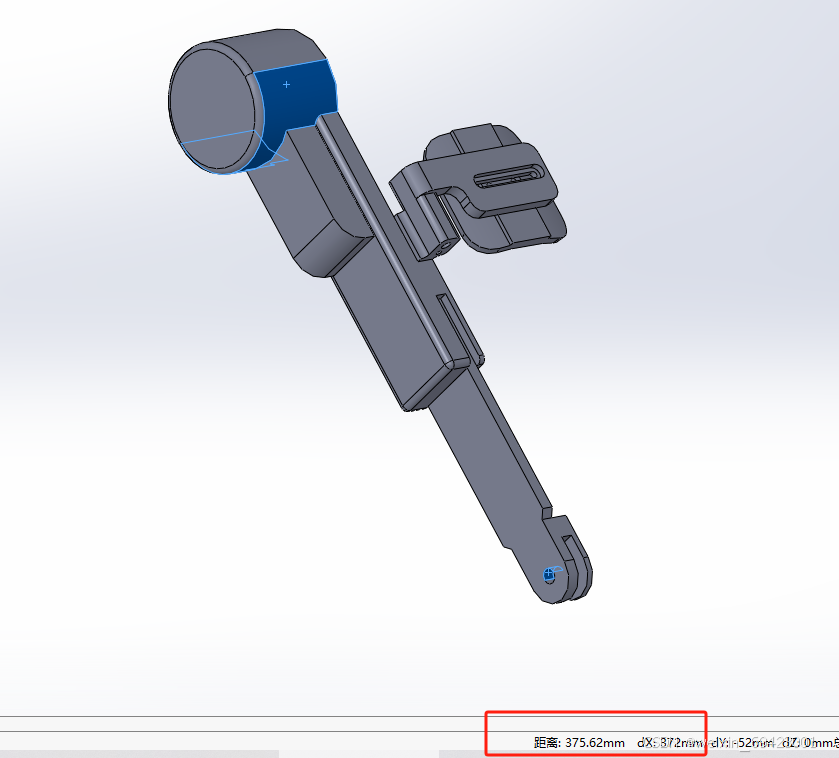

2.如图，两轴回转中心距离为372mm

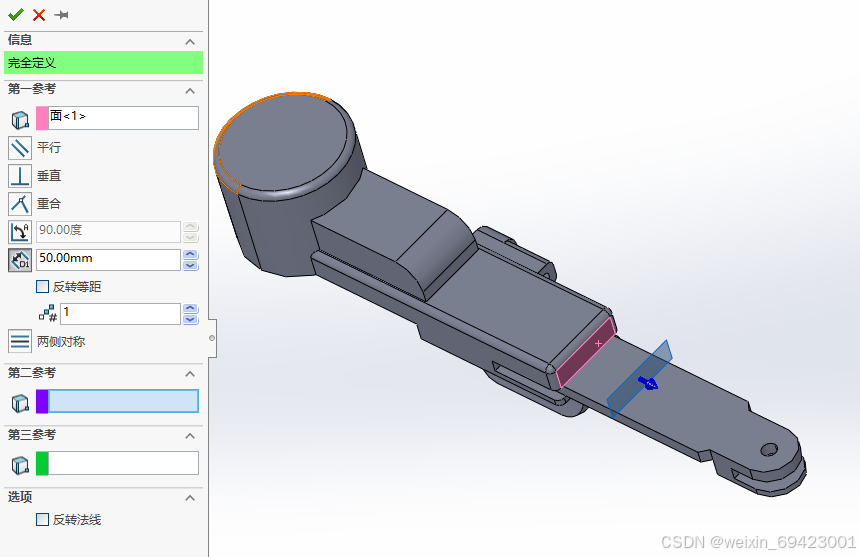

建立基准面

3.依次点击上方工具栏中，插入——特征——分割（L）,进入如下界面

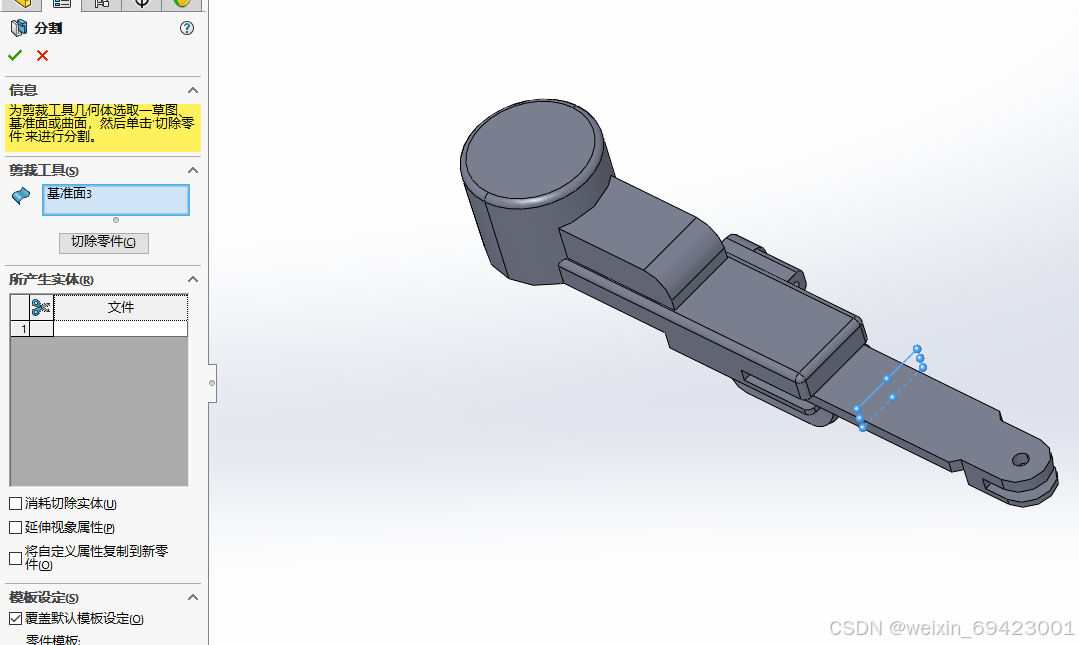

4.裁剪工具处，选择上面建立的基准面

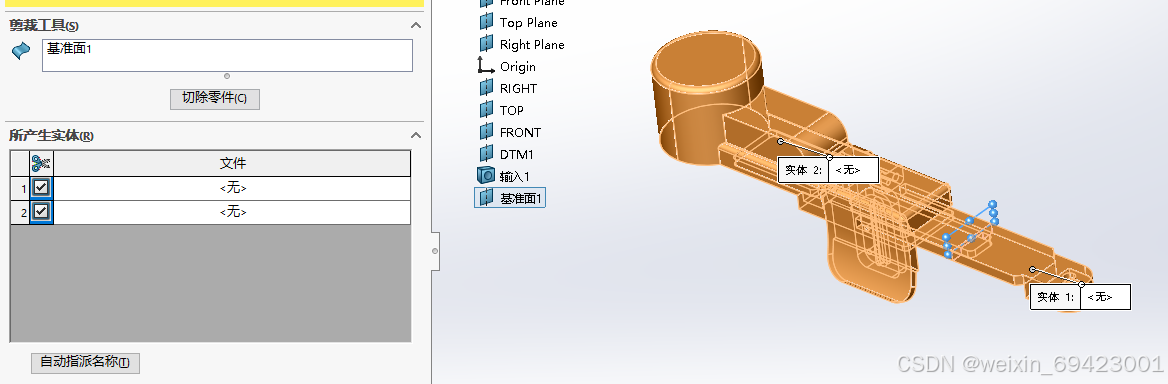

5.选择两个实体，在进行上一步是已经可以看到实体被分为两个

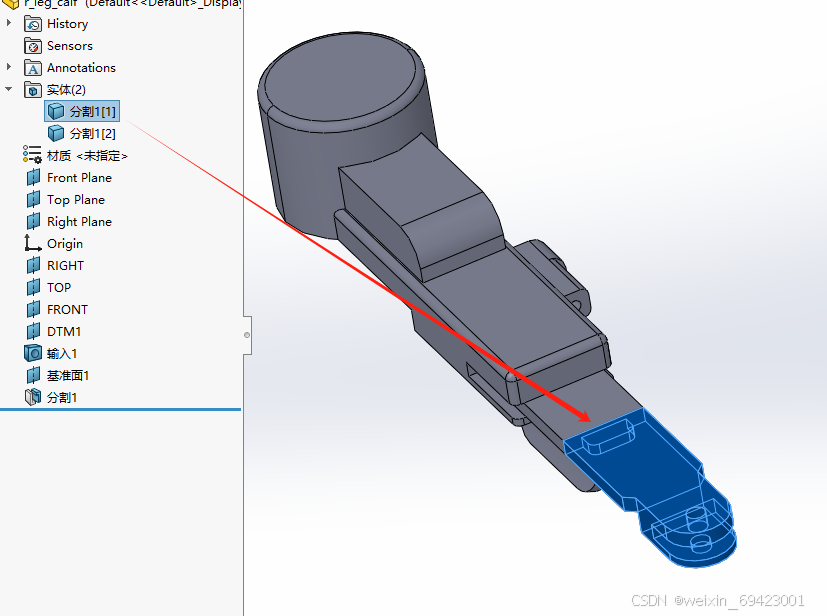

6.随后，对其中一个实体进行移动，假设我现在要将这个零件在x轴上增加20mm，已匹配我的需求，

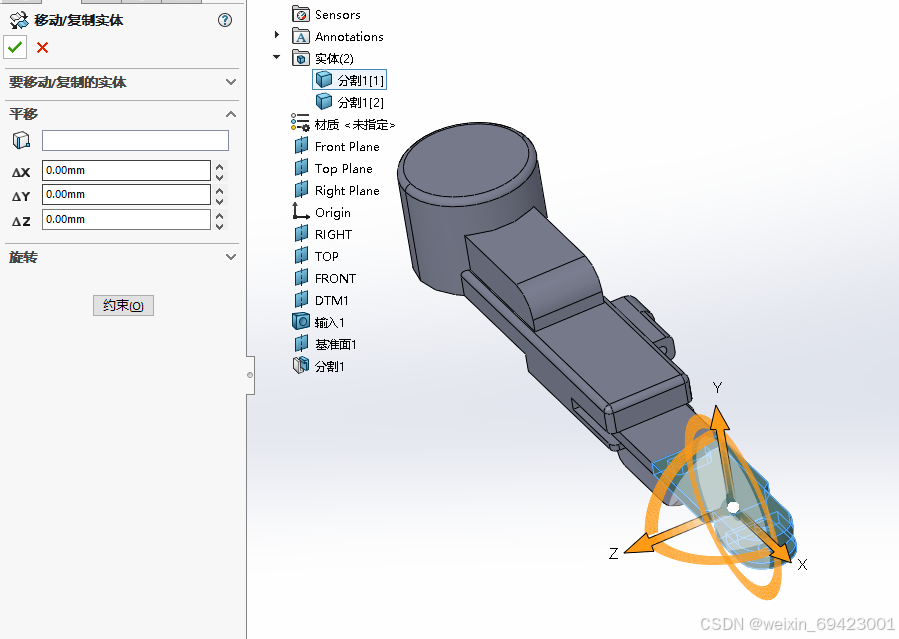

工具栏依次点击，插入——特征——移动/复制

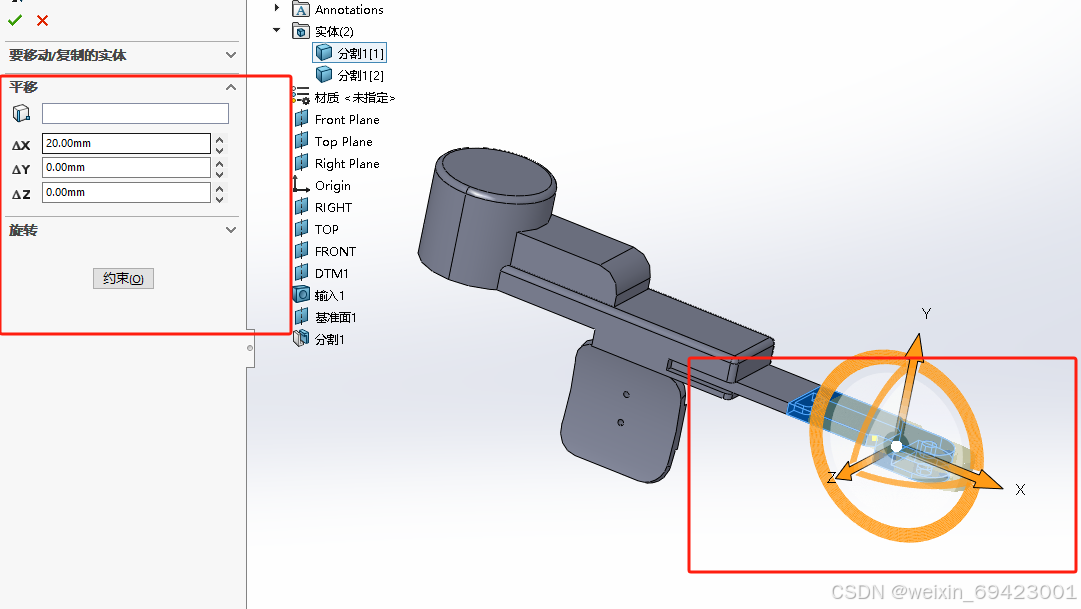

7.零件增长20mm，如x是我需要的方向，

8.此时，零件向下移动20mm
