一文了解L7812CV的引脚图介绍、参数解读

L7812CV简介

L7812CV是一款具有稳压功能的正向型线性稳压器，能够将输入电压稳定输出为12V的直流电压。它适用于各种需要12V电源的电子设备、电路和系统。

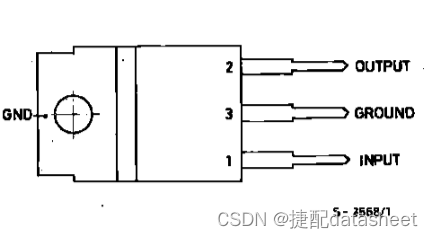

引脚图介绍

L7812CV有三个引脚，分别为输入引脚（输入电压Vin）、地引脚（GND）和输出引脚（输出电压Vout）。输入引脚用于接收待稳压的输入电压，地引脚用于接地，输出引脚用于输出稳定的12V直流电压。

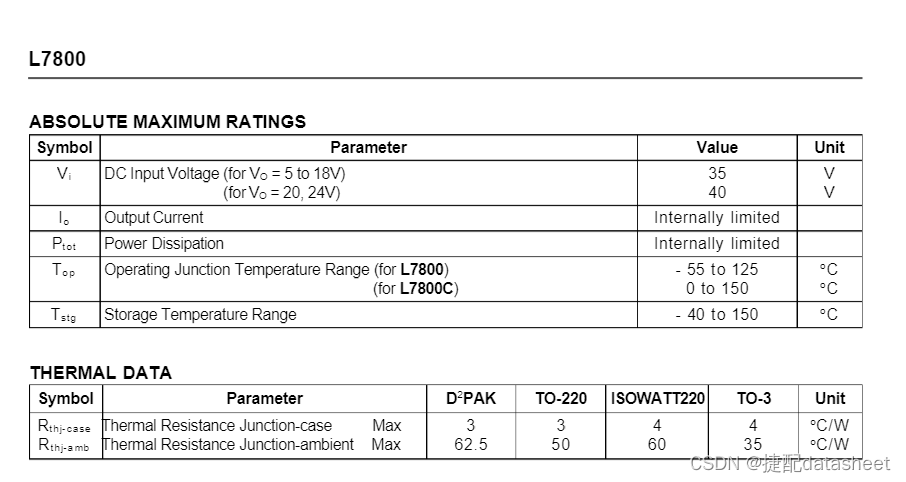

L7812CV参数解读

1. 输入电压范围：L7812CV的输入电压范围为14V至35V。如果输入电压低于14V或超过35V，稳压器将无法正常工作。
2. 输出电压：L7812CV的输出电压为12V。无论输入电压变化如何，稳压器都能保证输出电压为稳定的12V。
3. 最大输出电流：L7812CV的最大输出电流为1.5A。当输出电流超过1.5A时，稳压器可能无法正常工作或损坏。
4. 温度范围：L7812CV的工作温度范围为0℃至125℃。在超出此温度范围的环境下，稳压器可能无法正常工作或损坏。
5. 线性稳压器效率：L7812CV采用线性稳压器的工作原理，其效率较低。在输入电压与输出电压之间存在一定的功耗损失。
6. 过热保护：L7812CV具有过热保护功能，当温度超过150℃时，稳压器会自动关闭以防止损坏。
7. 封装类型：L7812CV采用TO-220封装，方便安装和散热。

总之，L7812CV是一款常用的正向型线性稳压器，适用于各种需要12V电源的电子设备和电路。它具有输入电压范围广、输出电压稳定、最大输出电流1.5A等特点，但效率相对较低。在使用时，需要注意输入电压、输出电流和工作温度等参数的限制，以免对稳压器造成损坏。
