PCB 四层板的丝印标识规范：设计、应用与重要性

在印刷电路板（PCB）的设计与制造中，丝印标识是一项不可或缺的环节，对于 PCB 四层板而言，规范的丝印标识不仅有助于电路板的组装、调试和维护，还能提升整个生产过程的效率和准确性。以下将详细阐述 PCB 四层板丝印标识的规范要求。

丝印标识的基本概念与作用

丝印标识是指通过丝网印刷的方式，将文字、符号、图形等信息印制在 PCB 板的表面。在 PCB 四层板上，丝印标识主要起到以下几个方面的作用：

• 元件识别：明确标注各个电子元件的位置、型号和极性，方便组装人员准确地将元件安装到指定位置，减少组装错误。
• 测试与调试：为测试人员提供必要的信息，如测试点的位置、信号名称等，便于进行电路板的测试和调试工作。
• 维护与维修：在电路板出现故障时，丝印标识可以帮助维修人员快速定位故障元件，提高维修效率。
• 品牌与信息展示：可以印制公司标志、产品型号、版本号等信息，提升产品的品牌形象和可追溯性。

丝印标识的设计规范

文字规范

• 字体选择：应选择清晰、易读的字体，如宋体、黑体等，避免使用过于花哨或难以辨认的字体。一般来说，推荐使用 PCB 设计软件中自带的标准字体。
• 文字大小：文字大小应根据 PCB 板的尺寸和元件的布局来确定。对于小型 PCB 板，文字高度一般不小于 0.8mm；对于大型 PCB 板，文字高度可以适当增大，但也不宜过大，以免占用过多的空间。同时，文字的宽度与高度比例应保持在合适的范围内，一般为 1:1.5 至 1:2 之间。
• 文字方向：文字的方向应保持一致，通常与电路板的边缘平行或垂直。对于元件引脚的标注，文字方向应与引脚的方向一致，以便于识别。

符号规范

• 元件符号：应使用标准的元件符号来表示各种电子元件，如电阻、电容、电感、晶体管等。这些符号应符合国际或行业标准，确保在不同的设计和制造环境中都能被准确识别。
• 极性符号：对于有极性的元件，如电解电容、二极管等，必须标注极性符号，以防止元件安装错误。极性符号应清晰、明显，通常使用 “+”、“-” 等符号来表示。
• 测试点符号：测试点应使用特定的符号进行标注，如圆形、方形等，并在旁边标注测试点的名称或编号。测试点符号的大小应适中，以便于测试探头的接触。

图形规范

• 外形轮廓：对于一些特殊形状的元件或模块，如连接器、芯片等，可以绘制其外形轮廓，以便于元件的安装和定位。外形轮廓的线条应清晰、准确，与实际元件的尺寸和形状相符。

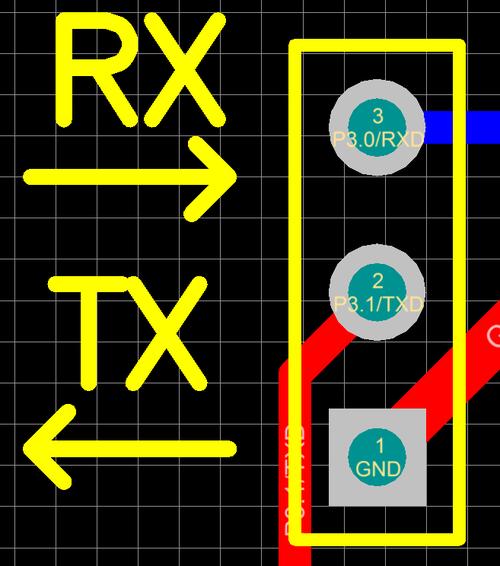

• 方向箭头：对于有方向性要求的元件或模块，如接口、插槽等，应绘制方向箭头，指示其正确的安装方向。方向箭头应简洁明了，易于识别。

丝印标识的布局规范

元件周围的丝印

• 避免覆盖焊盘：丝印标识应避免覆盖元件的焊盘，以免影响焊接质量。一般来说，丝印与焊盘之间应保持一定的距离，这个距离通常不小于 0.2mm。
• 合理安排位置：丝印应尽量靠近元件，但不要与元件的本体重叠。对于引脚较多的元件，如集成电路芯片，丝印可以标注在元件的周围或引脚附近，方便识别引脚的编号和功能。

电路板边缘的丝印

• 留出工艺边：在电路板的边缘应留出一定的工艺边，工艺边的宽度一般为 3 - 5mm。丝印标识不应超出工艺边的范围，以免影响电路板的加工和组装。
• 标注关键信息：在电路板的边缘可以标注一些关键信息，如电路板的名称、版本号、日期等，这些信息应清晰、醒目，便于查看和识别。

不同层的丝印布局

• 顶层和底层丝印：顶层和底层的丝印标识应根据元件的分布和实际需求进行合理布局。一般来说，顶层丝印主要用于标注元件的型号、名称和极性，底层丝印可以用于标注一些辅助信息，如测试点、接地符号等。
• 内层丝印：虽然四层板的内层通常不直接可见，但在一些特殊情况下，如需要进行内层测试或维修时，内层丝印也可以提供有用的信息。内层丝印应使用浅色或透明的油墨，以免影响电路板的电气性能。

丝印标识的颜色与对比度规范

颜色选择

• 常用颜色：丝印标识常用的颜色有白色、黄色、黑色等。白色丝印在大多数 PCB 板上都具有较好的对比度和可读性，是最常用的颜色之一；黄色丝印具有较高的亮度，适用于一些需要突出显示的信息；黑色丝印则常用于一些背景颜色较浅的 PCB 板上。
• 颜色搭配：丝印标识的颜色应与 PCB 板的背景颜色形成鲜明的对比，以提高可读性。例如，在绿色背景的 PCB 板上，白色丝印通常是最佳选择；在白色背景的 PCB 板上，可以选择黑色或黄色丝印。

对比度要求

• 清晰可读：丝印标识的对比度应足够高，确保在正常的光照条件下能够清晰可读。一般来说，丝印与背景之间的对比度应不低于 70%。

丝印标识的制作工艺要求

油墨质量

• 耐久性：丝印油墨应具有良好的耐久性，能够抵抗焊接过程中的高温和化学腐蚀，以及日常使用中的摩擦和磨损。
• 附着力：油墨应与 PCB 板的表面有良好的附着力，确保丝印标识在长期使用过程中不会脱落或褪色。

印刷精度

• 线条宽度：丝印线条的宽度应符合设计要求，一般来说，线条宽度的误差应控制在 ±0.1mm 以内。
• 位置精度：丝印标识的位置应准确无误，与设计图纸的偏差应不超过 ±0.2mm。

PCB 四层板的丝印标识规范是一个综合性的要求，涉及到文字、符号、图形的设计，布局的合理性，颜色与对比度的选择，以及制作工艺的质量等多个方面。遵循这些规范可以提高 PCB 板的可制造性、可维护性和可靠性，为电子产品的生产和使用提供有力的保障。
