四端张北柔直协调控制以及保护算法仿真

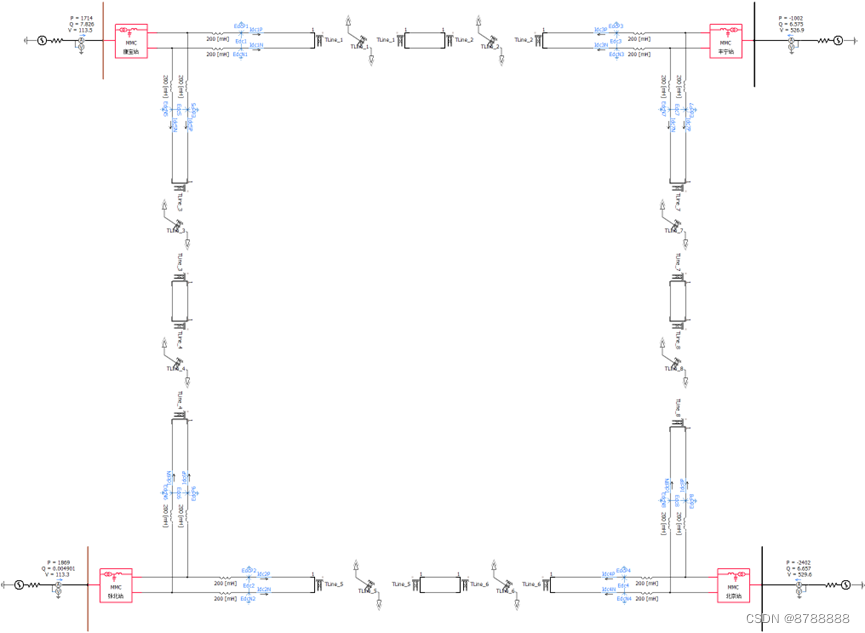

张北柔性直流输电工程计划建设张北～康保～丰宁～北京四端柔性直流电网，包括张北和康保2座送端换流站、北京受端换流站、以及丰宁调节端换流站，换流容量分别为张北3000MW、康保1500MW、北京3000MW、丰宁1500MW；直流电网形成环网结构，电压等级为±500kV。根据直流电网拓扑结构、设备通流能力等参数，直流电网最大输电能力为3750MW。

1．张北换流站接入系统方案

张北换流站交流网侧电压等级220kV，通过220kV线路汇集附近风电和太阳能发电至换流站后外送。正常方式下，张北换流站孤岛运行，具备故障时与交流电网并列运行条件。在张北换流站站内装设2×1200MVA的500/220kV联络变压器，以1回500kV线路接入张北特高压站500kV侧（在张北特高压站投产前，接入张北500kV开关站）。

2．康保换流站接入系统方案

康保换流站交流网侧电压等级220kV，通过220kV线路汇集附近风电和太阳能发电至换流站后外送。正常方式下，康保换流站孤岛运行，具备故障时与交流电网并列运行条件。在康保换流站站内装设1×1200MVA的500/220kV联络变压器，以1回500kV线路接入康保500kV变电站。

3．丰宁换流站接入系统方案

丰宁换流站交流网侧电压500kV。丰宁抽蓄一、二期以4回500kV线路接入金山岭变电站。在丰宁抽水蓄能电站投产后，将丰宁抽蓄～金山岭4回500kV线路开断接入丰宁换流站。丰宁换流站正常方式下接入当地交流电网，但应具备孤岛运行的条件，即丰宁换流站及丰宁抽蓄6台机组通过直流电网并入北京换流站、不与金山岭站交流直接联络。在丰宁抽水蓄能电站投产前，丰宁换流站初期以2回500kV线路接入金山岭500kV变电站。

4．北京换流站接入系统方案

北京换流站交流网侧电压等级500kV，500kV出线2回接入昌平500kV变电站。本期装设2×750MVA的500/220 kV 主变，220kV出线暂定5回，向周边负荷供电。

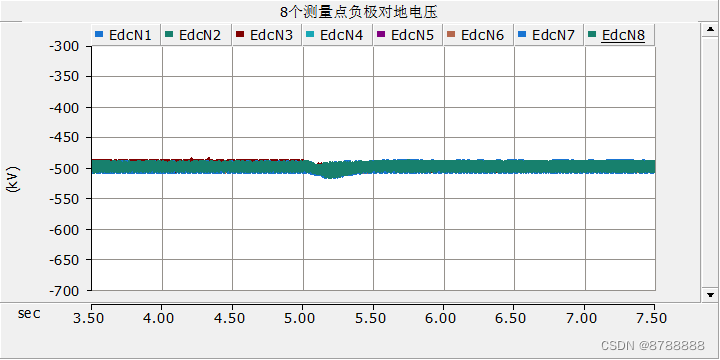

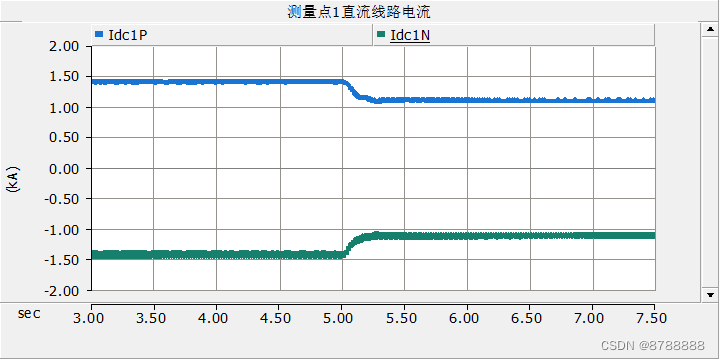

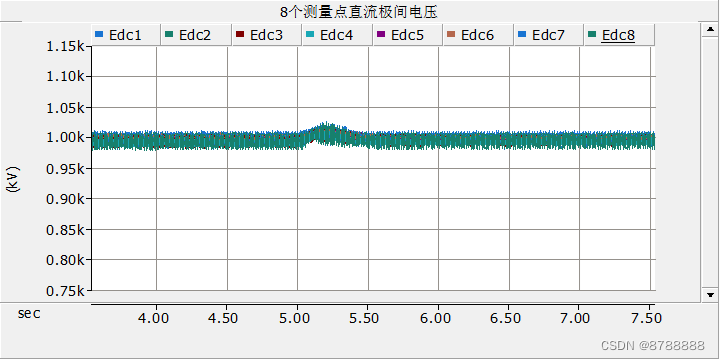

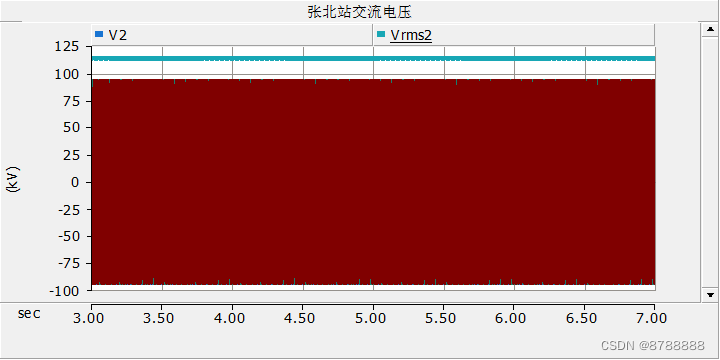

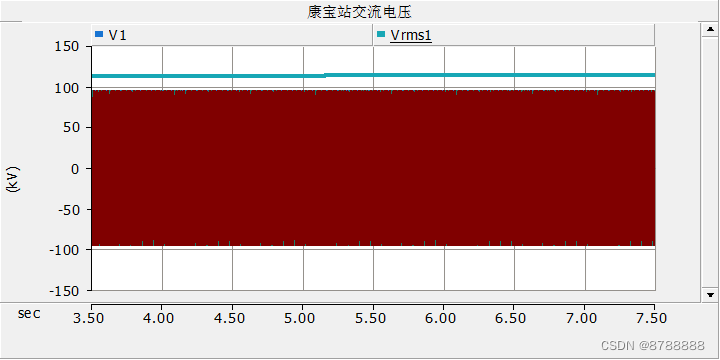

 设置仿真初始运行，丰宁站接收功率1000Mw，北京站接收功率1600Mw，仿真运行到5s，设置丰宁站接收功率降低至800Mw，北京站接收功率降低至1200Mw，模拟功率突变静态扰动，仿真结果如下：













! Series Diode
  BrDs =  $Ntop  $NA   BREAKER  $RTOFF
! Series IGBT
  BrTs =  $Na  $Ntop   BREAKER  $RTOFF
! Parallel IGBT
  BrTp =  $NB  $Ntop   BREAKER  $RTOFF

  BRN =  $NA  $NB   BREAKER $RTOFF

#SUBROUTINE TRDQO DQ0 transformation
#CASE IDir {!DQ0 to ABC~}{!ABC to DQ0~}
~ transformation
#IF IDir==1
      CALL TRDQO($A,$B,$C,$D,$Q,$O,$Theta,$IDir2)
 #IF dqorder==-1
      $Q = -$Q
 #ENDIF
#ELSE
 #IF dqorder==-1
  #LOCAL REAL RVD1_1
      RVD1_1 = -$Q
      CALL TRDQO($A,$B,$C,$D,RVD1_1,$O,$Theta,$IDir2)
 #ELSE
      CALL TRDQO($A,$B,$C,$D,$Q,$O,$Theta,$IDir2)
 #ENDIF
#ENDIF
