SC6301
超低噪声时钟抖动消除器

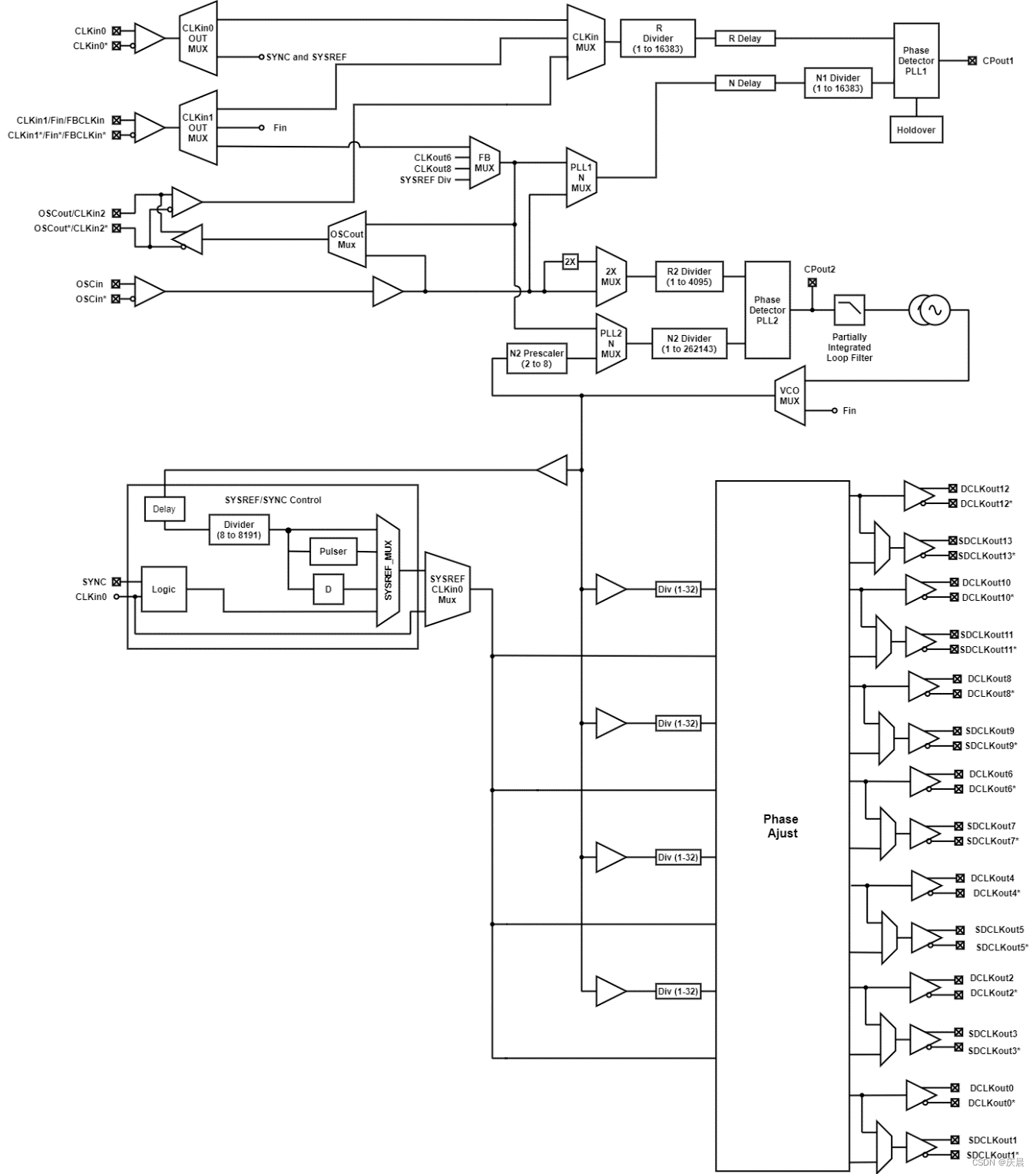

![](https://img-blog.csdnimg.cn/direct/c2e100e231394d5a84c78087e0e60ba0.png)
主要性能
• 支持 JEDEC JESD204B
• 超低 RMS 抖动 76fs RMS Jitter (10kHz 到 20MHz) 底噪: -162dBc/Hz@245.76 MHz
• PLL2 可提供多达 14 路差分时钟
最多 7 个 SYSREF 时钟 时钟最大输出频率 3.1GHz
支持 LVPECL ,LVDS,HSDS,LCPECL 等输出接口
• PLL1 提供一个 VCXO/Crystal 缓冲输出
支持 LVPECL ,LVDS, 2 路 LVCMOS 等输出接口
• PLL1 3 个备用的输入时钟
自动或者人工切换模式
无中断切换和 LOS
集成低噪声的晶体振荡电路
具有输入时钟丢失的保持模式
• PLL2 相位检测速率: =<155MHz
2 路集成低噪声 VCO
• 输出支持 1 到 32 整数分频, 占空比 50%
• 高精度数字延迟,可自适应性
• 23ps 步进模拟延迟
• 模式:双 PLL,单 PLL,时钟分布
• 工作温度: -40℃到 85℃
• 工作电压: 3.15V 到 3.45V
• QFN-64 封装
应用场景:
• 无线基础设施
• 数据交换时钟
• 网络,SONET/SDH, DSLAM
• 医疗/视频
• 测量
