SAR卫星的不同成像模式

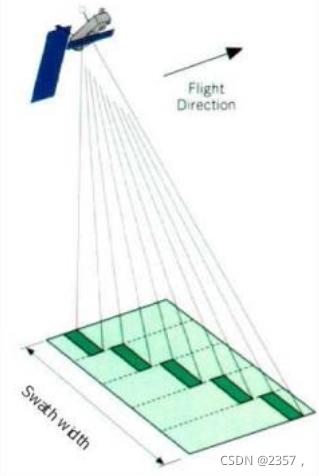

1.条带模式—strimap

此模式雷达天线可以灵活地调整，改变入射角以获取不同的成像宽
幅。这是基本的SAR成像模式，例如ERS-1RADARSAT-1/2， ENVISAT ASAR， ALOS PALSAR，TerraSAR-X-1， COSMOSkyMed、 RISAT-1 和 GF-3。当天线波束采用固定的仰角和方位角度，利用连续的脉冲序列发射微波，形成地面条带。这种模式下生成的影像带在方位向成像质量不变。

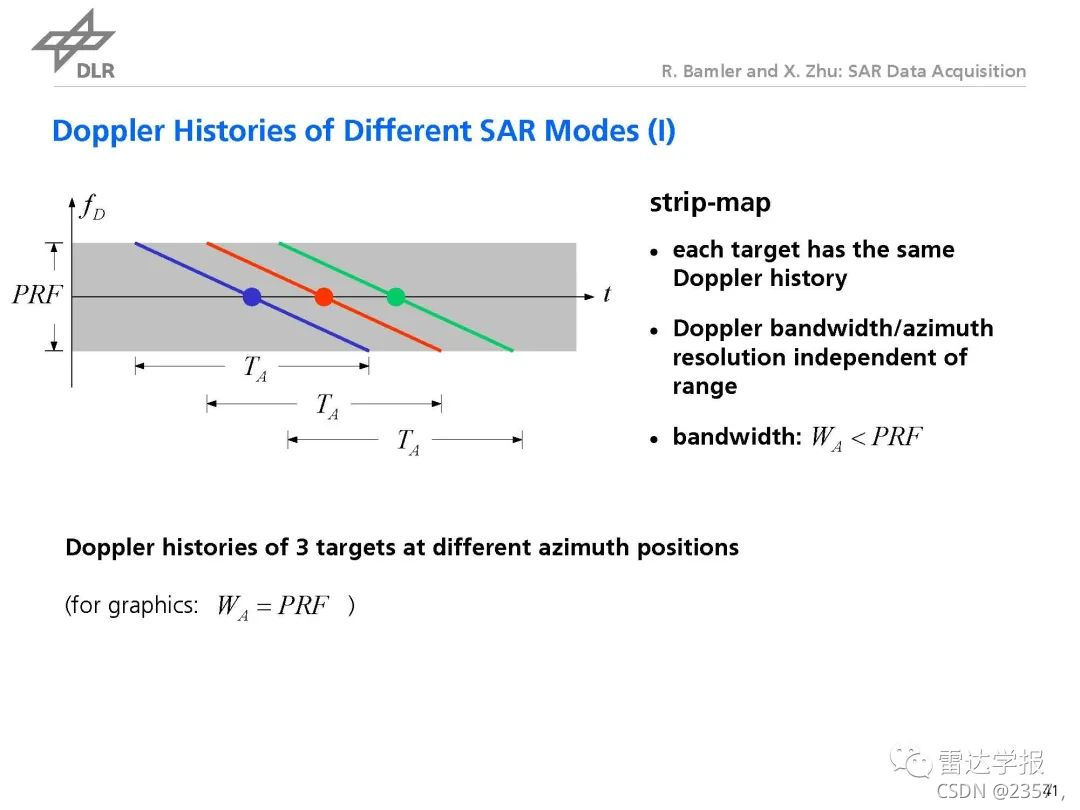

该模式的多普勒历史：
①每个目标的多普勒频率不相同
②方位向分辨率不受距离向影响
③方位向带宽小于脉冲重复频率
在这里插入图片描述

2.扫描模式—scanSAR

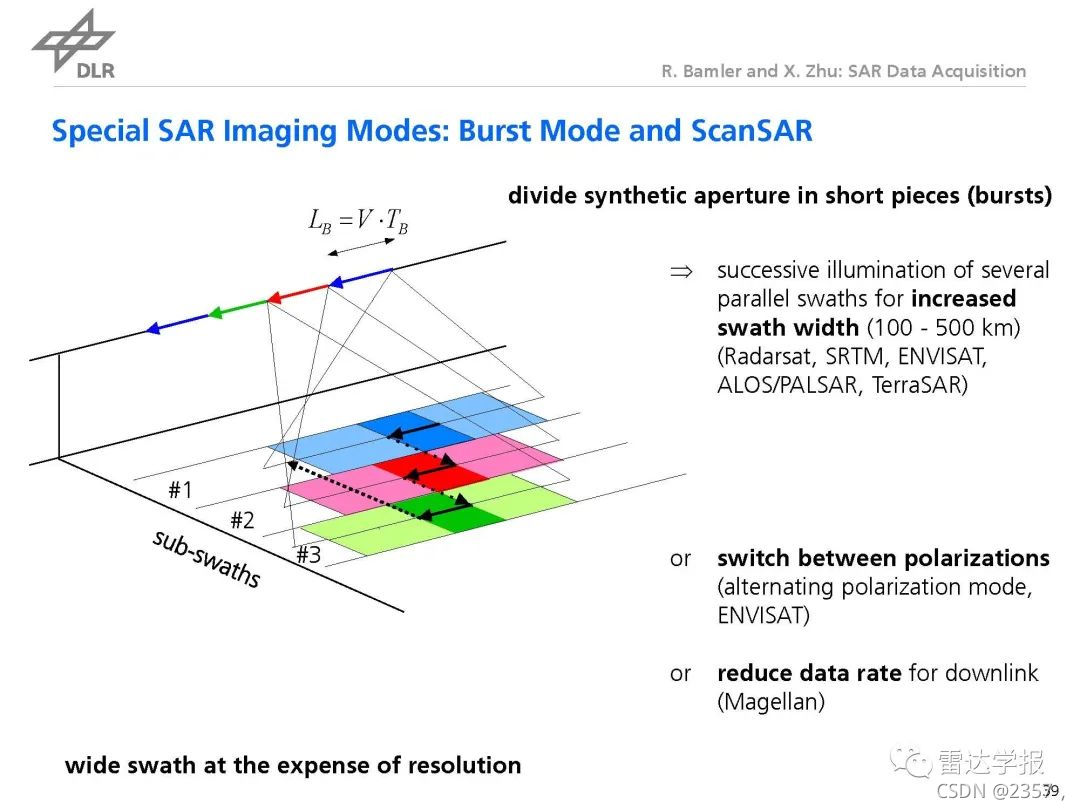

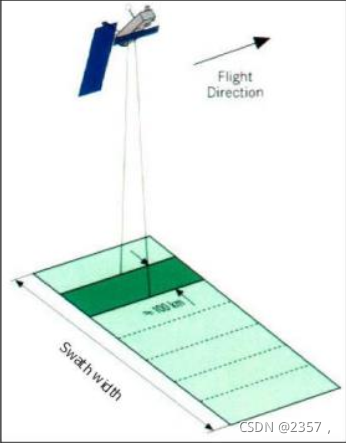

扫描模式是共享多个独立 sub-swaths 的操作时间，最后获取一个完整的图像覆盖区域。每个波束的成像区域称为子测绘带。虽然能得到宽测绘带宽，但是方位向分辨率下降。
在这里插入图片描述
在这里插入图片描述

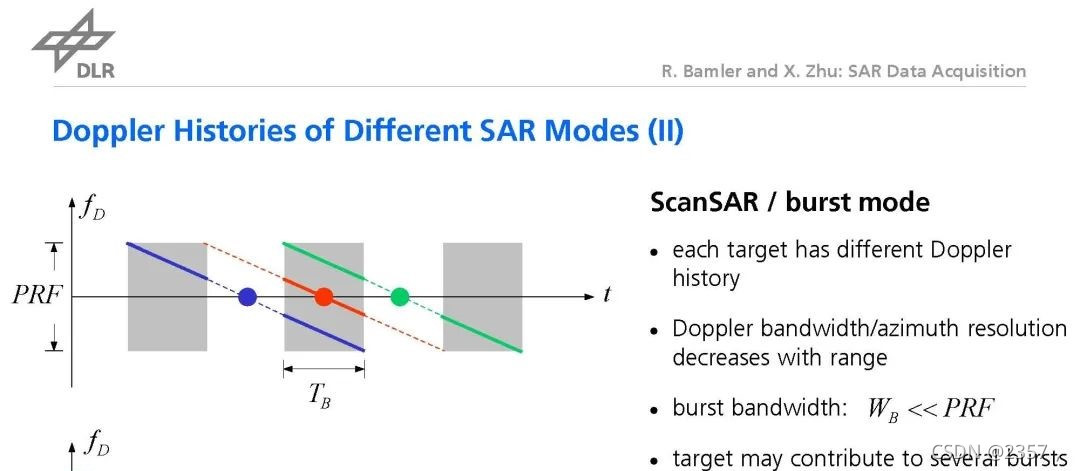

该模式的多普勒历史：
①每个目标的多普勒频率不相同
②方位向分辨率逐渐减小当距离向逐渐增大时
③方位向带宽远小于脉冲重复频率
④不同的burst可能有同一个目标
在这里插入图片描述

3.聚束模式—spotlight

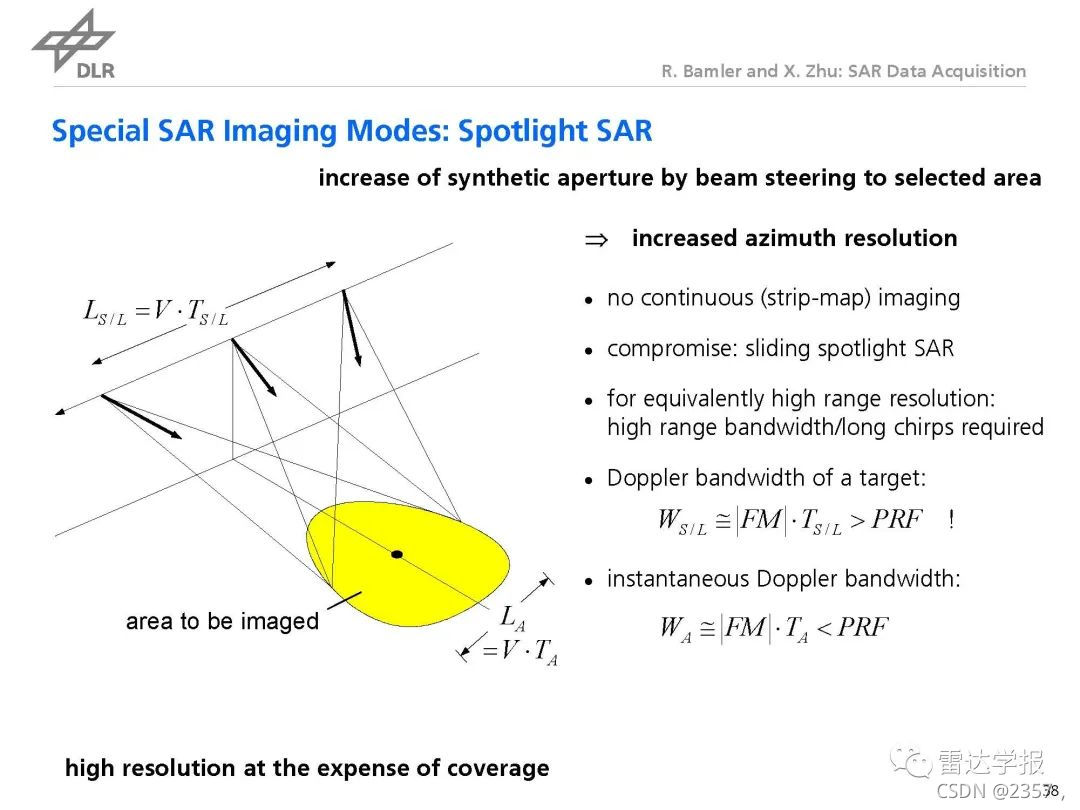

当执行聚束模式采集数据时，传感器控制天线不停向成像区域发射微波束。它与条带模式主要区别为：在可能成像的一个区域内，聚束模式在单通道上的提供更多的视角;可以更有效的获取多个小区域。该模式的优点为方位向分辨率有较大提高。但该模式不是连续成像，折中的方法就是滑动聚束模式成像。
在这里插入图片描述

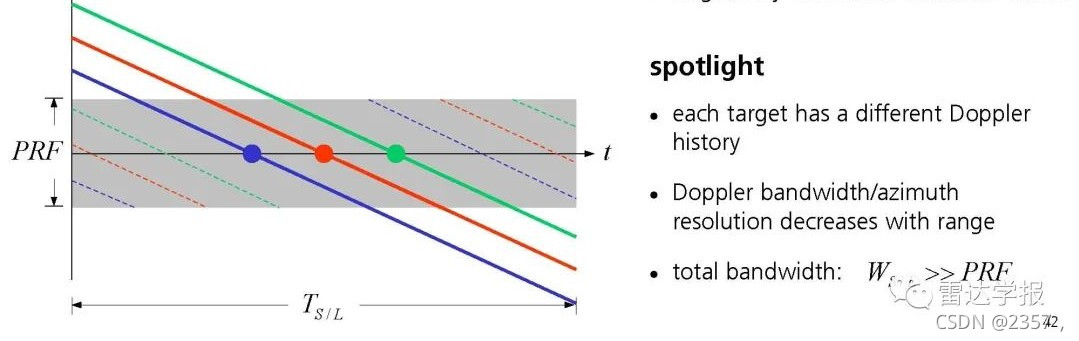

该模式的多普勒历史：
①每个目标的多普勒频率不相同
②方位向分辨率逐渐减小当距离向逐渐增大时
③方位向带宽远大于脉冲重复频率
在这里插入图片描述
