使用VCode+PIO环境移植LVGL到ESP32-S3过程记录

一 、首先介绍下我用的开发环境和硬件

1.VCode1.96.4

2.paltformio，简称PIO

3.ESP32-S3-WROOM-1(N16R8)

4.显示屏使用的是SPI接口的3.5寸TFT彩屏（ST7796U），IIC接口触摸屏（FT6336U）

5.USB转串口工具

二、移植流程介绍

对于环境的搭建在此不作赘述，默认已经搭建OK，没有搭建好可以参考其他的文章。

1.创建新的工程

2.下载相应的库文件，TFT_eSPI,LVGL,bb_captouch库。

3.修改对应的库文件匹配自己的硬件。

大概流程就是这样下面开始详细的说明移植过程

三、创建新的工程

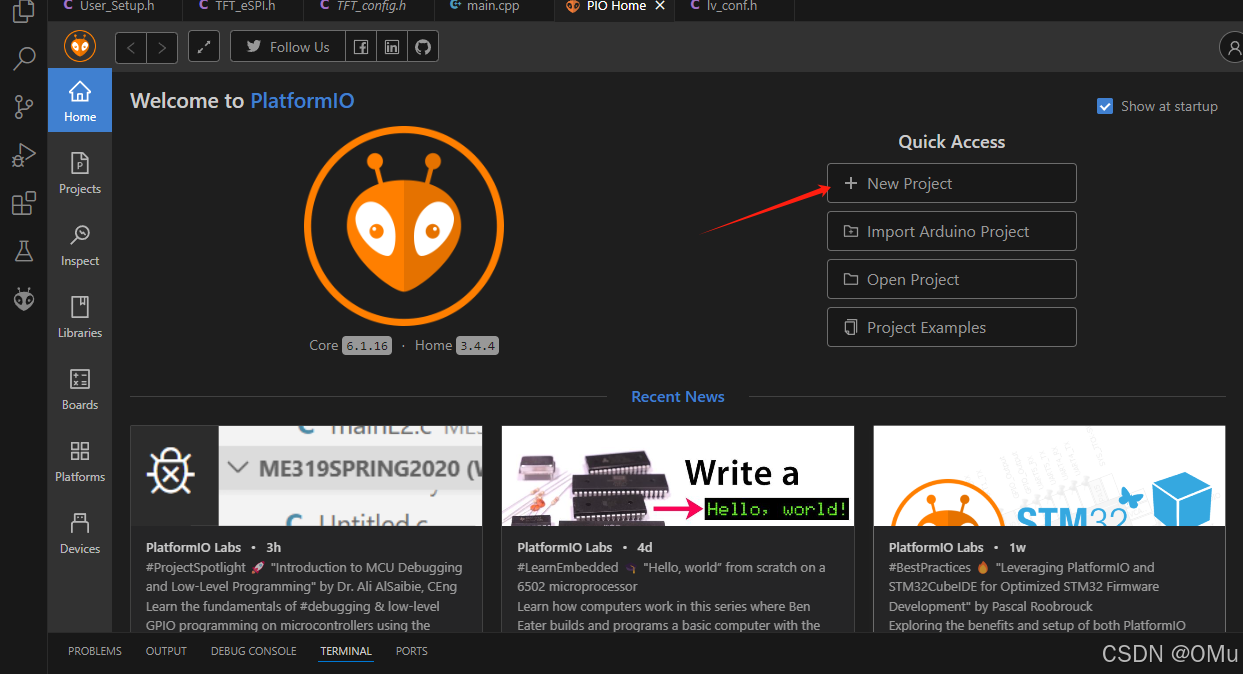

1.点击新建项目

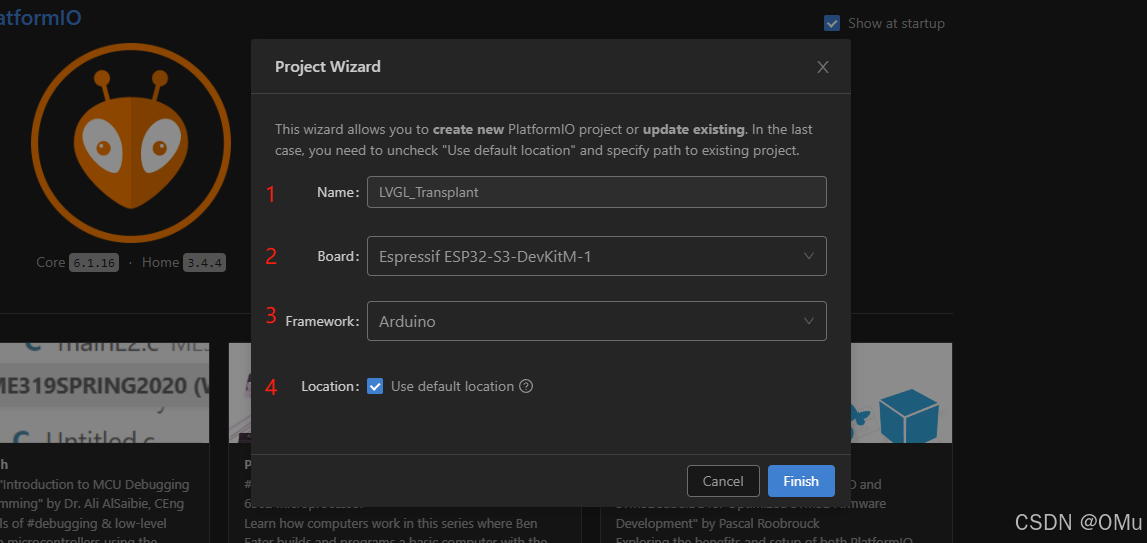

2.弹出项目向导，如下：

上图中对应数字的含义，1是项目名称，2是使用的开发板，3使用的框架，4新建文件路径（可以去掉复选框选择自己的路径）。

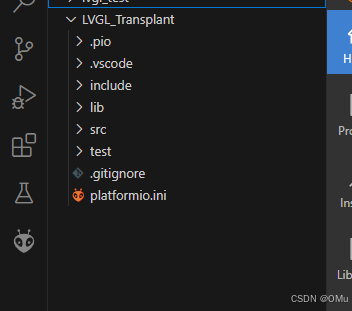

最后点击完成（Finish），首次创建可能会时间长一些，等待创建完成。如下图所示：

四、下载TFT_eSPI,LVGL,bb_captouch.

1.下载TFT_eSPI库

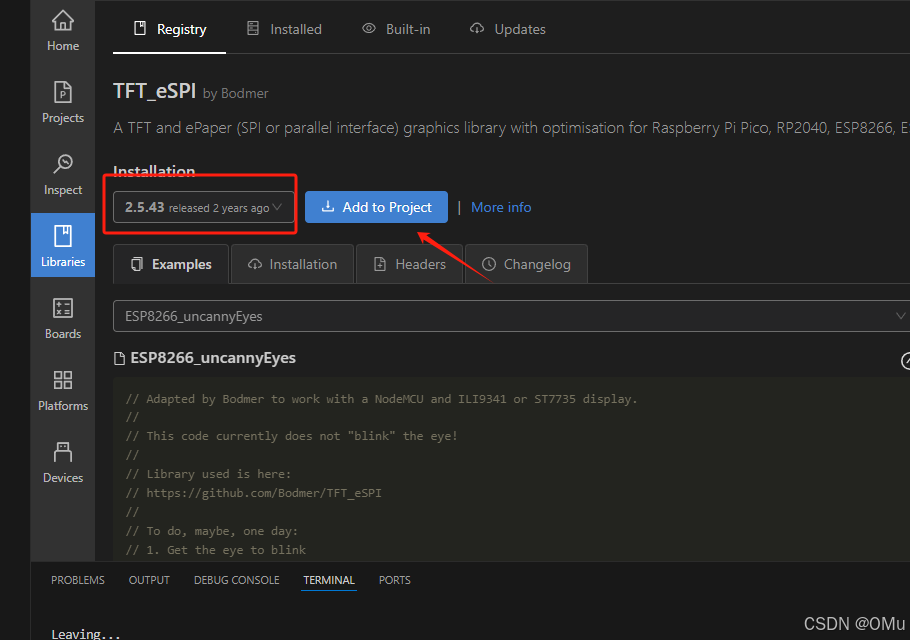

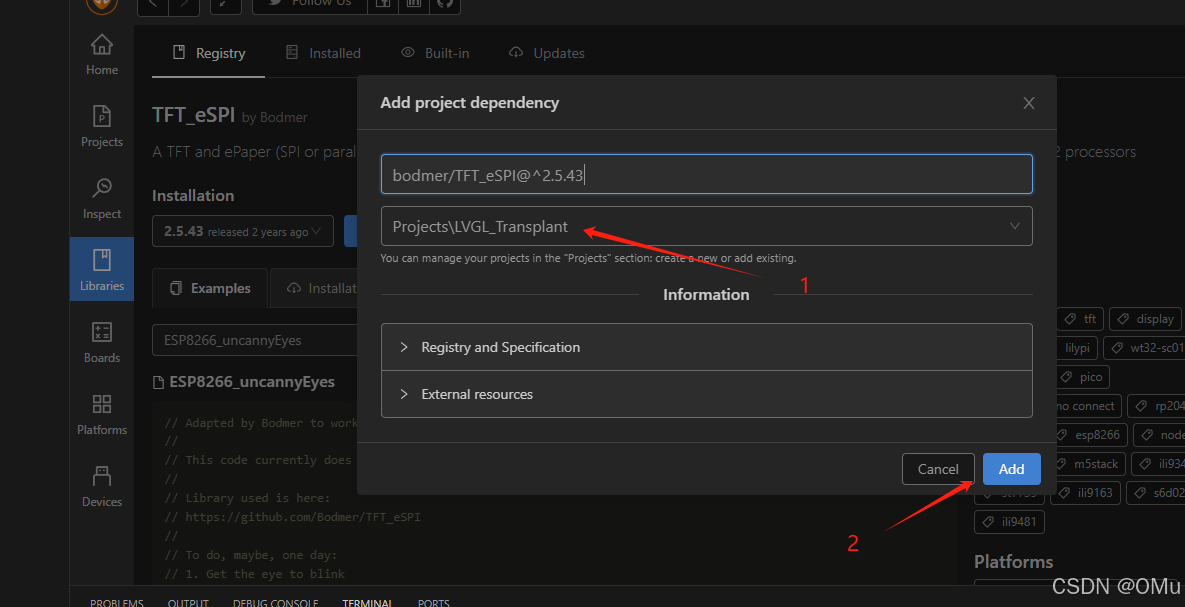

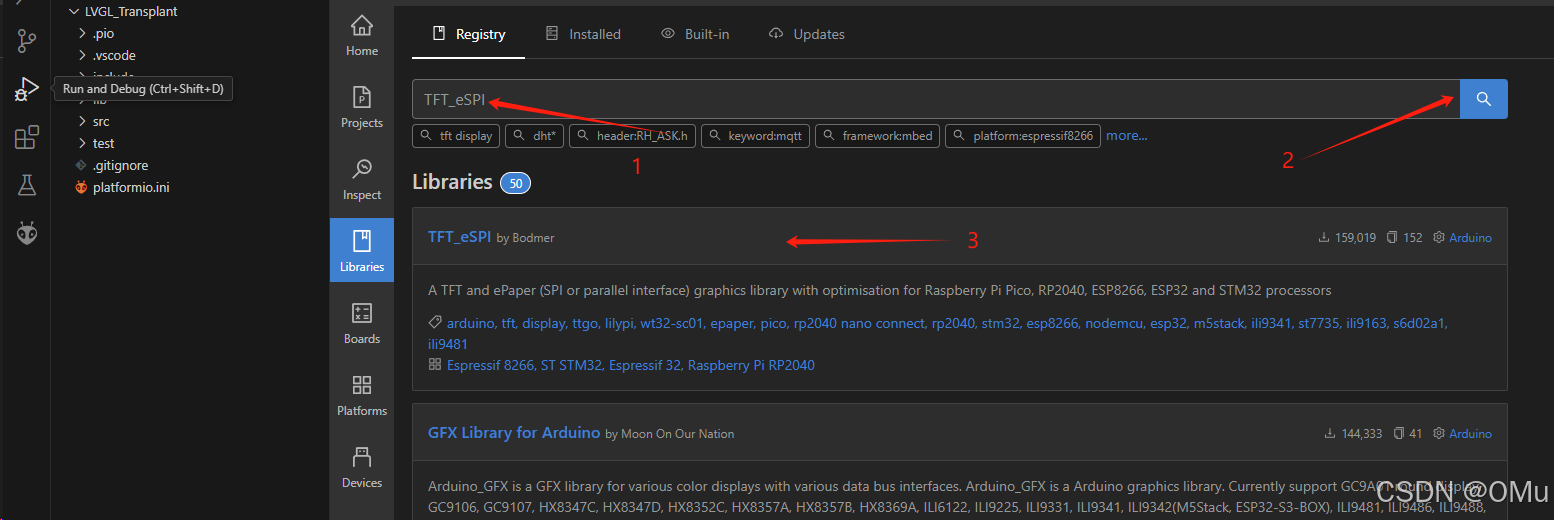

点击PIO Home 中的Libraries，在搜索栏中输入TFT_eSPI ,我使用的是2.5.43版本，点击“添加到项目”，选择自己的项目，等待添加完成。

2.下载LVGL库文件

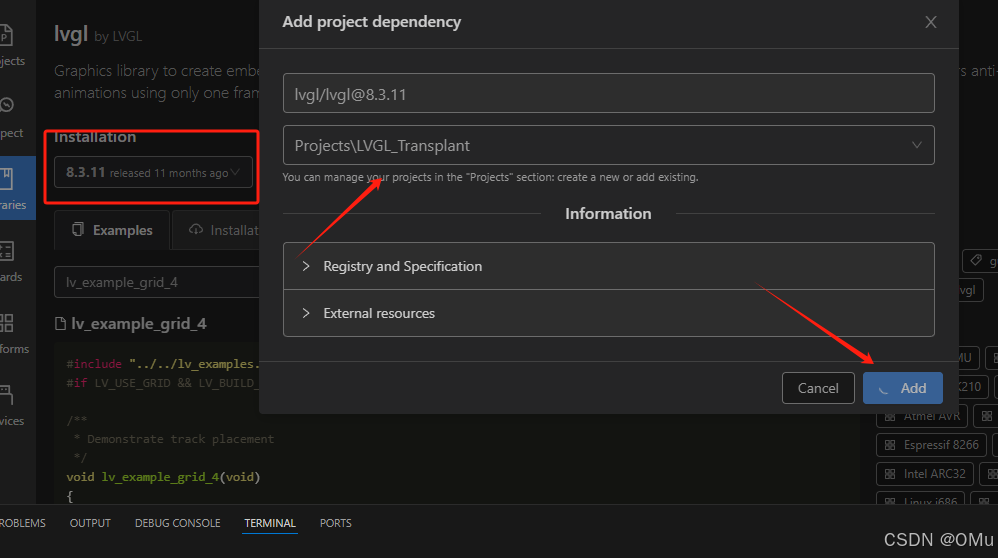

同样在Libraries的搜索栏中搜索LVGL 点击添加，我选择的是8.3.11版本，选择添加到项目，等待添加完成。

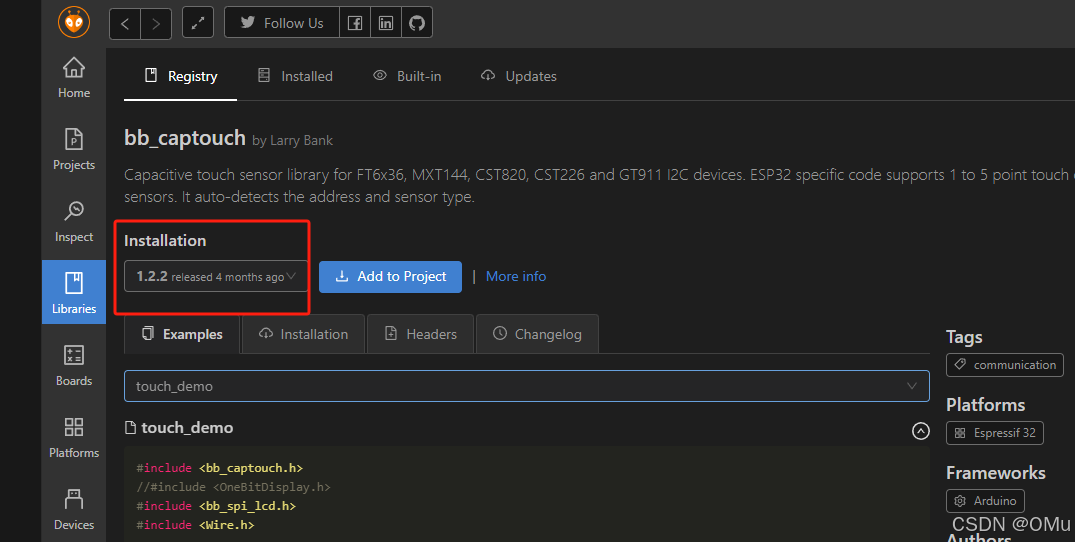

3.下载bb_captouch库

同样，在Libraries中搜所bb_captouch,选择1.2.2版本，添加到工程文件。

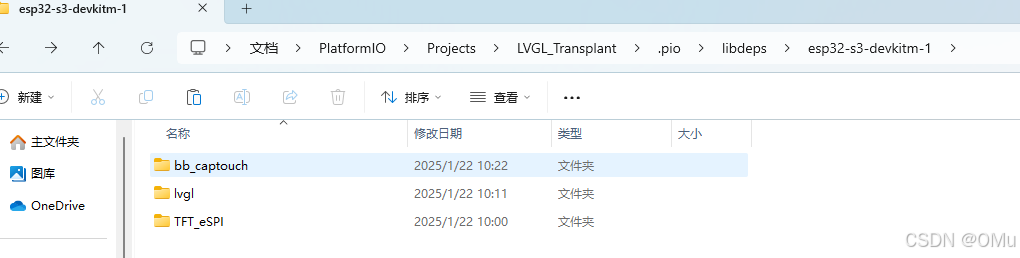

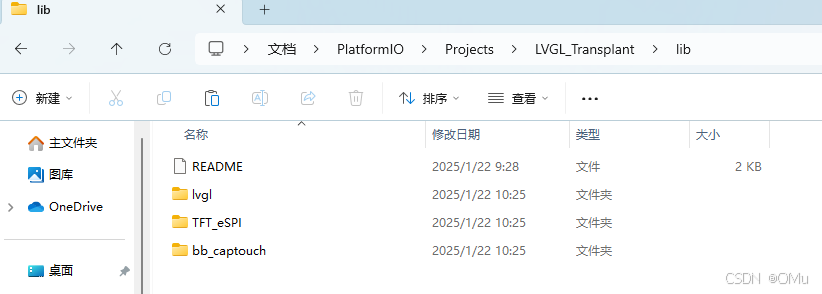

4.找到下载好的库文件，将他们粘贴到lib文件夹下。

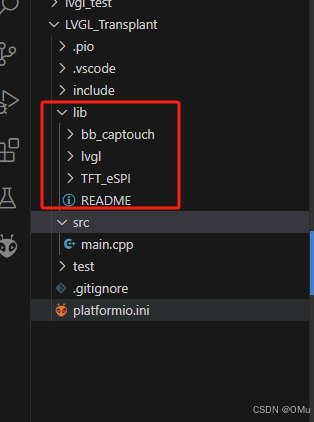

从工程上看已经显示到lib库里边了

五、修改相应库文件

1.从名字上也可以看出TFT_eSPI，TFT屏的SPI驱动文件，里边集成了大量的SPI驱动，我这里使     用的是ST7796U。

 我们从工程中打开User_Setup.h文件

将对应的驱动打开，屏蔽掉不用的驱动

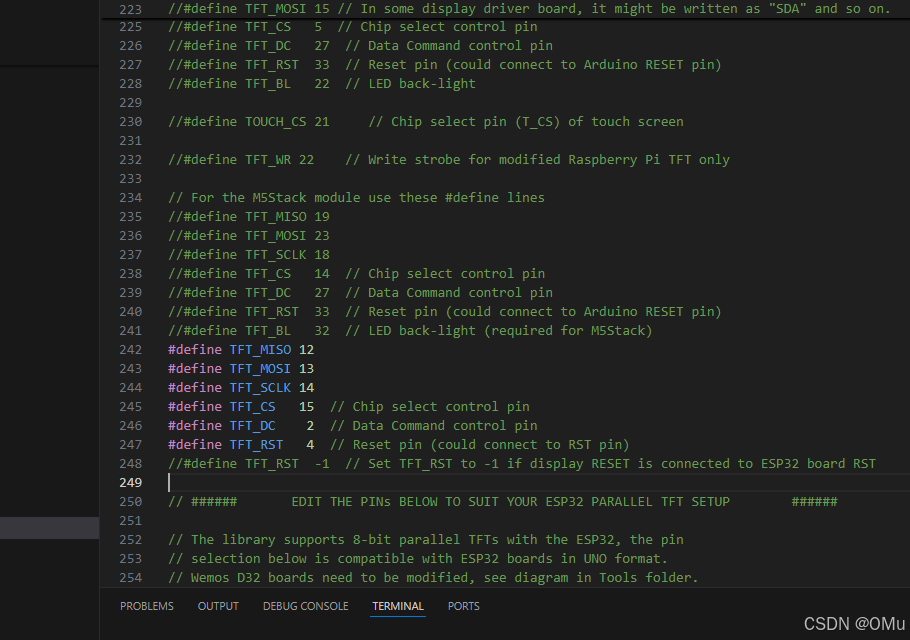

添加SPI的硬件管脚，如下图是我的硬件引脚

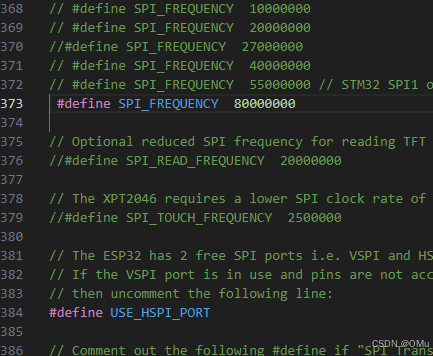

SPI的时钟频率可以到80MHz，我使用的是HSPI，USE_HSPI_PORT。

到这里SPI就改完了，下面运行个例子，看下有没有移植成功。

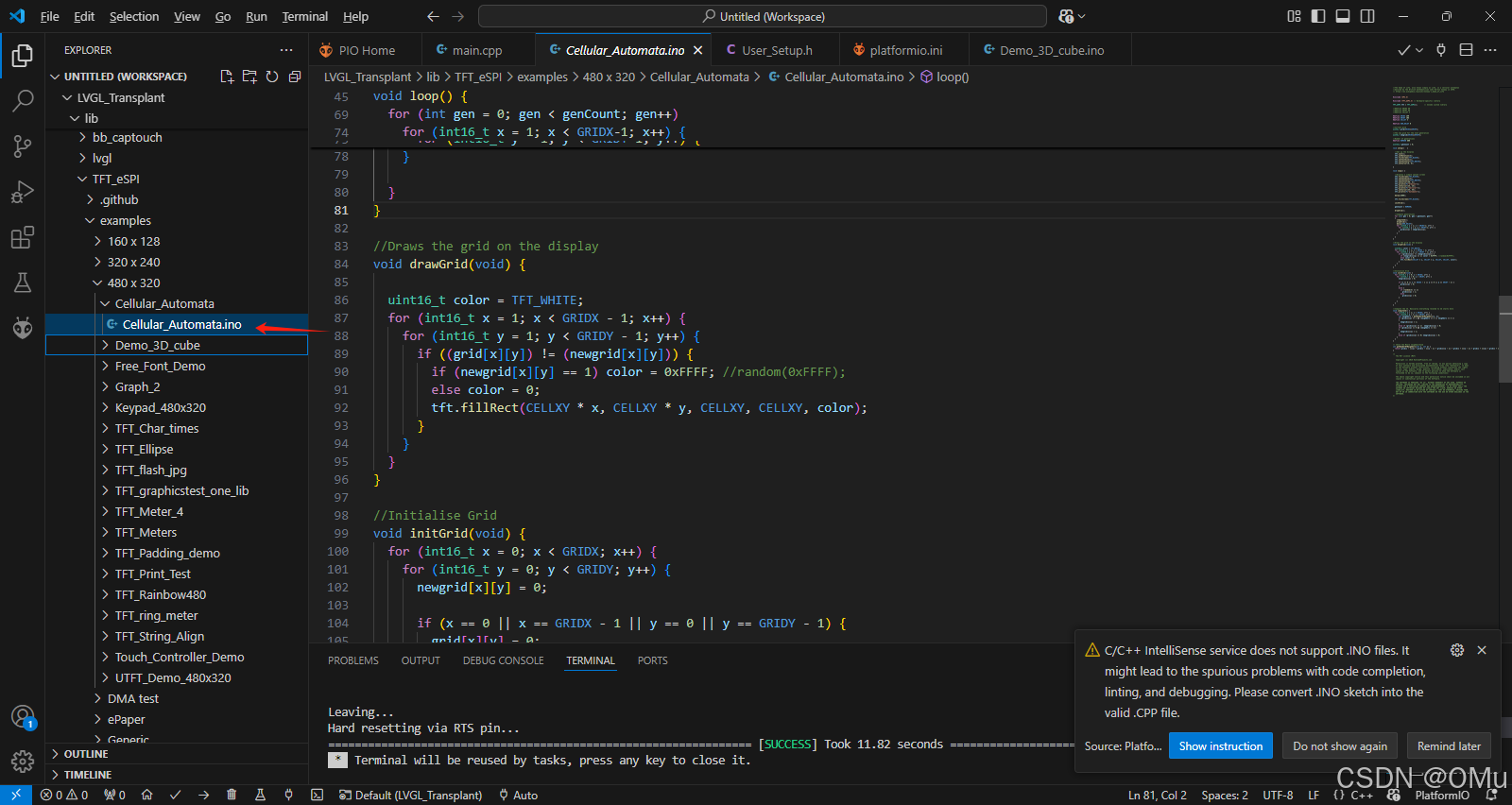

打开工程下的TFT_eSPI中的examples下的历程，如下图所示，我选择了Cellular_Automata.ino,打开此.cpp文件，复制里边的所有内容，将他粘贴到工程下的src/main.cpp下，只保留#include <Arduino.h>。

粘贴到main.cpp的文件，编译后显示会有错误，需要将下面的一些函数在上边定义一下。再次编译通过，

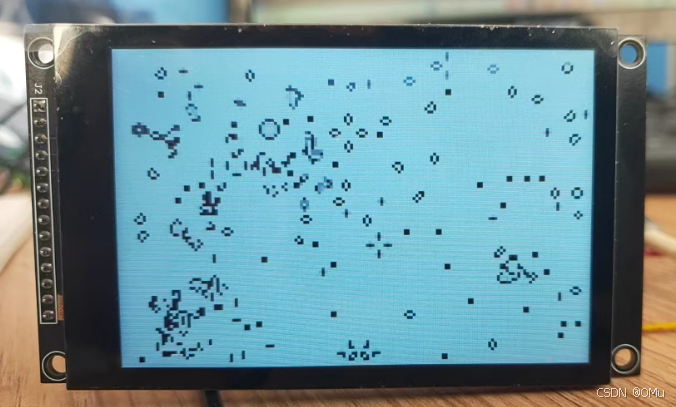

显示的界面如下：活跃的细胞，显示出来后SPI应该就可以了（这里其实是黑白色反了，后面有改正）。

2.开始移植LVGL

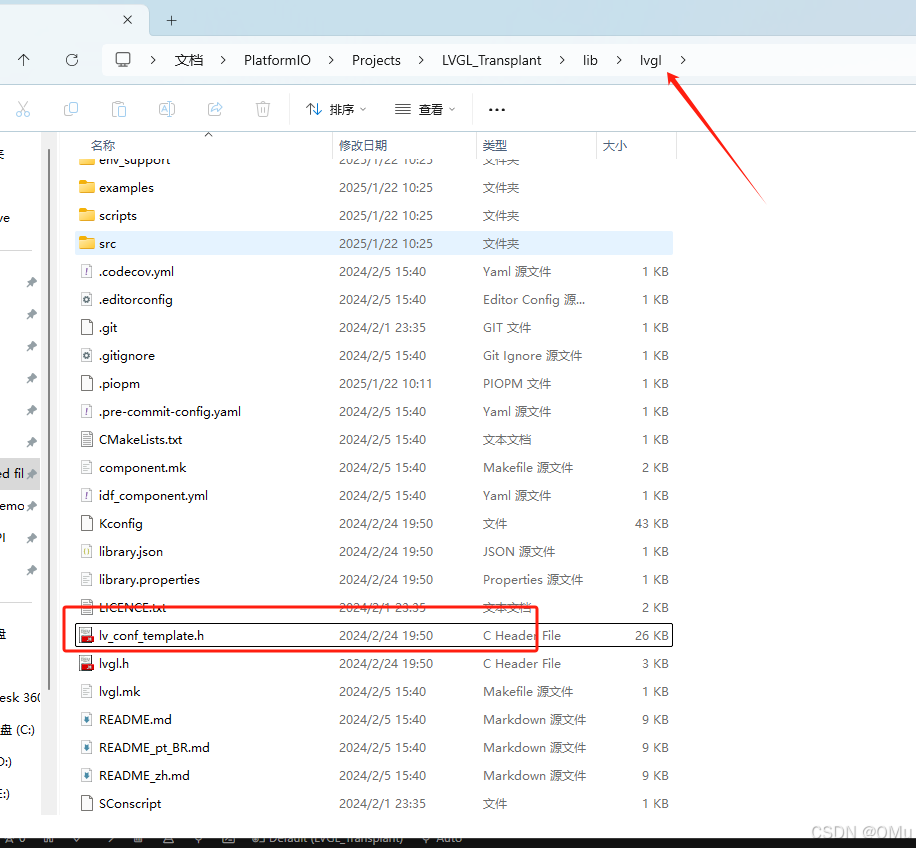

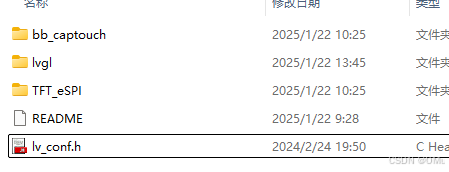

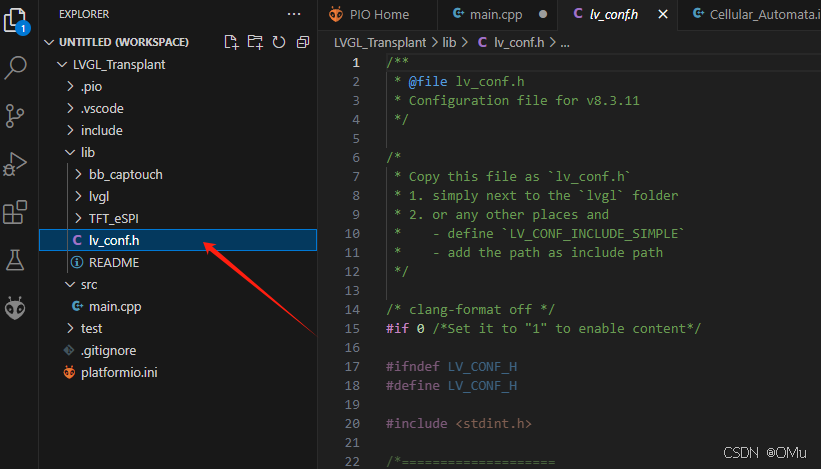

打开LVGL文件，找到lv_conf_template.h文件，复制一份放到lvgl的同级目录，改名为lv_conf.h。

从工程中打开lv_conf.h

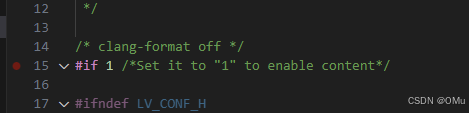

将#if 0 改为#if1，如下图

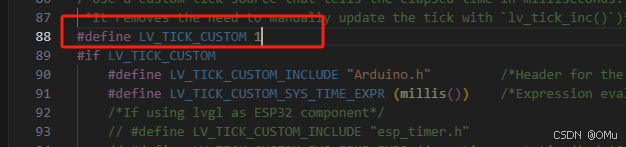

打开心跳

后面准备运行自带的例程，所以打开这些例程

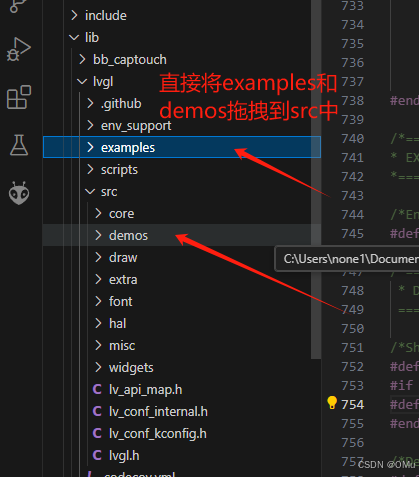

由于路径识别的问题，所以运行自带的例程需要将lvgl中的demos和examples放到src中。

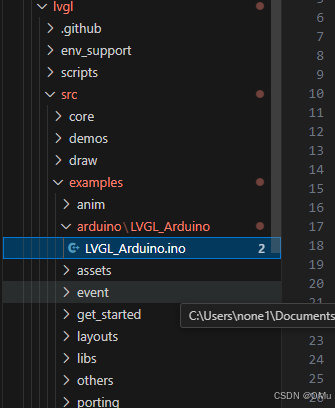

打开examples->arduino->LVGL_Arduino.ino,将里边全部的内容复制到main.c中

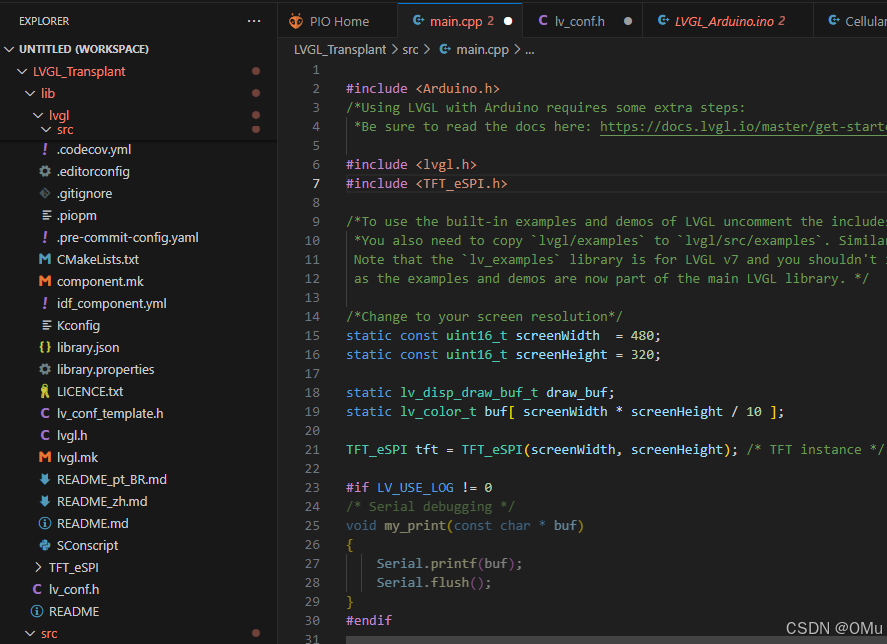

main.cpp中只留下#include <Arduino.h>,如下图所示：

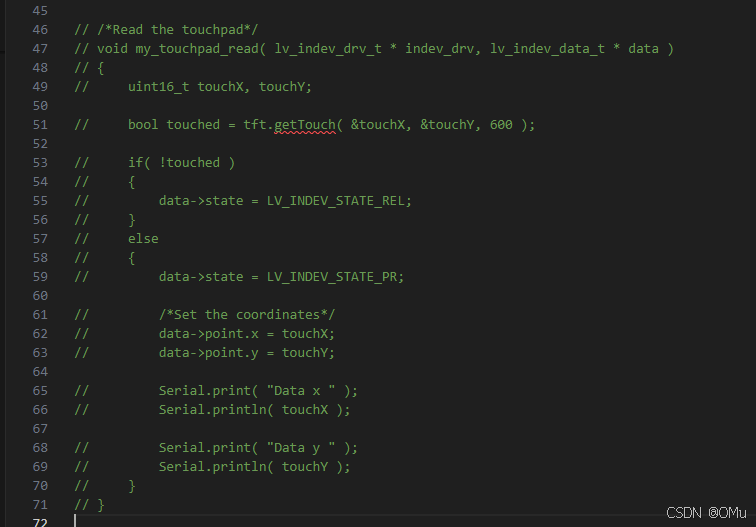

此时编译会出现错误，因为LVGL自带了SPI接口的电阻触摸屏，所以我们将有关触摸的函数全部注释掉。

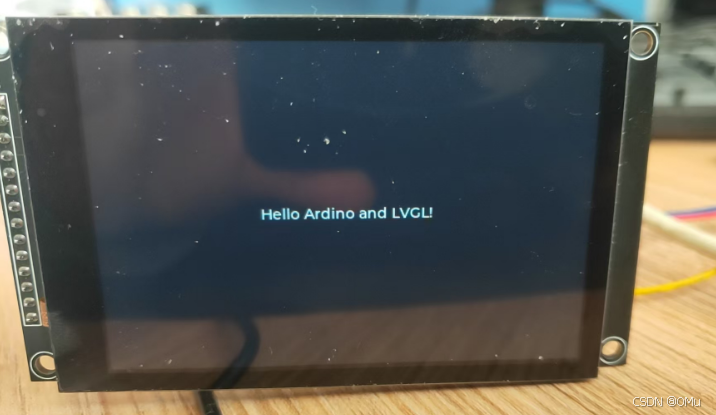

再次编译OK，下载代码，并运行。

LVGL移植OK，下面运行下经典的demo。

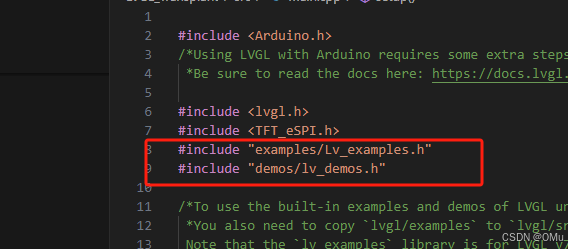

在main.cpp文件中添加2个头文件，如下所示。

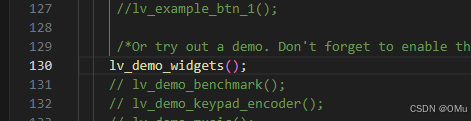

打开 lv_demo_widgets例程，编译，下载，运行

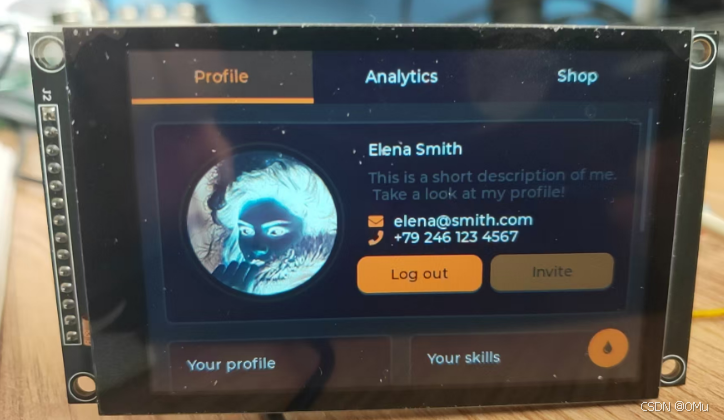

运行结果如下，什么鬼东西，颜色不太对。

经过查找资料最终是SPI驱动的问题。

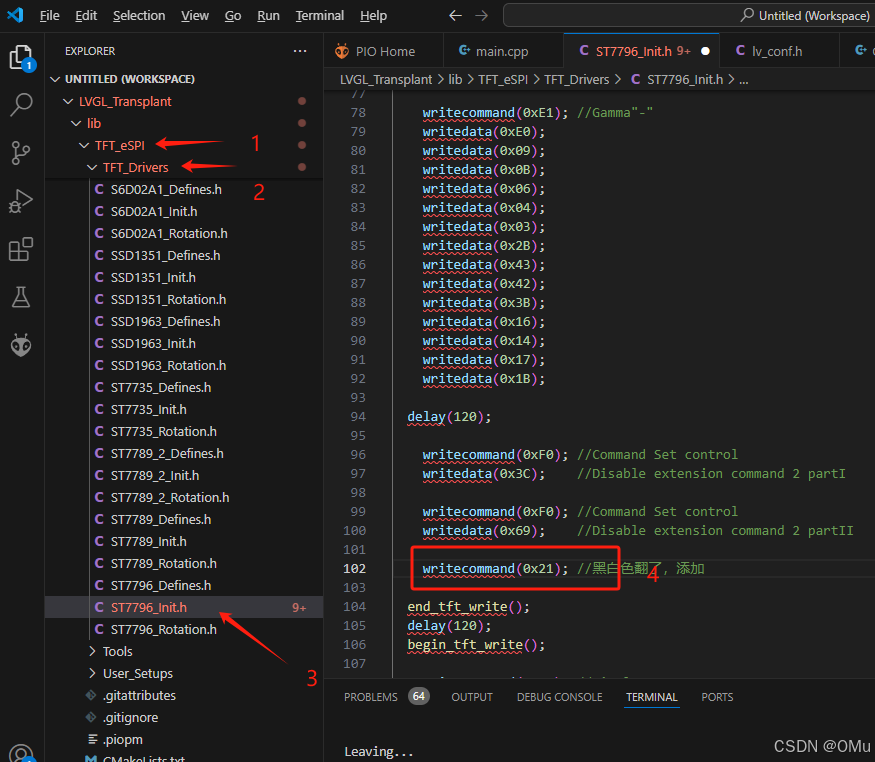

找到工程下的TFT_eSPI->TFT_Drivers目录下的ST7796_Init.h,打开，在下面添加一行命令writecommand(0x21);

编译下载，OK，完美啦

到此LVGL以及LVGL例程移植完成，下边就是移植触摸驱动了。

3.移植触摸驱动

在此之前试了其他几个触摸驱动库文件，因为也是初次使用没有已成功，最后发现有个网友使用了bb_captouch这个库，非常感谢这位网友。

我们前边已经下载好了，所以就直接开干。

找到bb_captouch->src文件下的bb_captouch.cpp文件 ，找到162行，

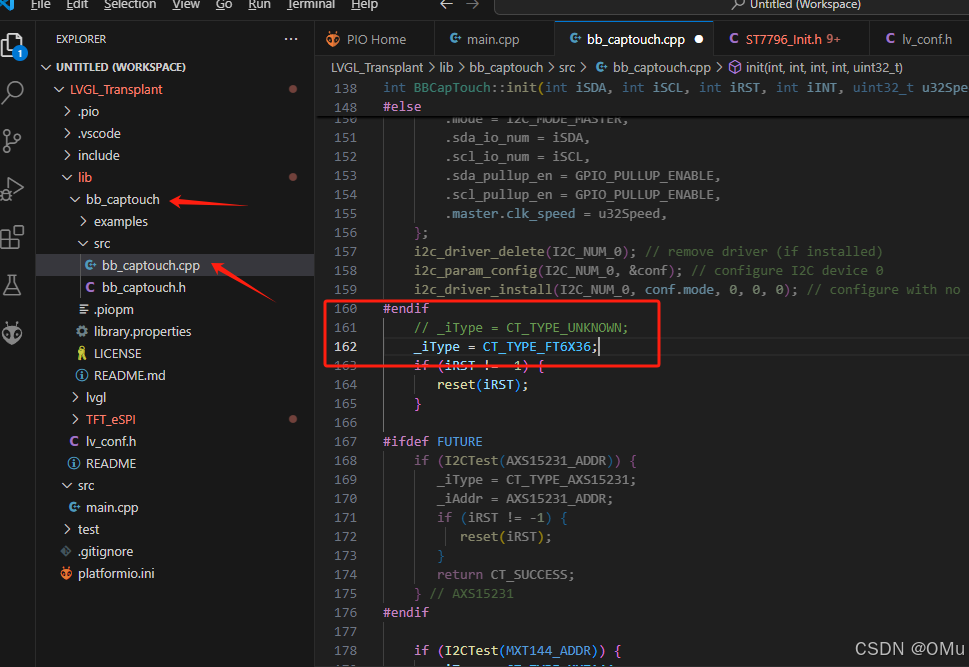

把 “_iType = CT_TYPE_UNKNOWN;”改为“  _iType = CT_TYPE_FT6X36;”

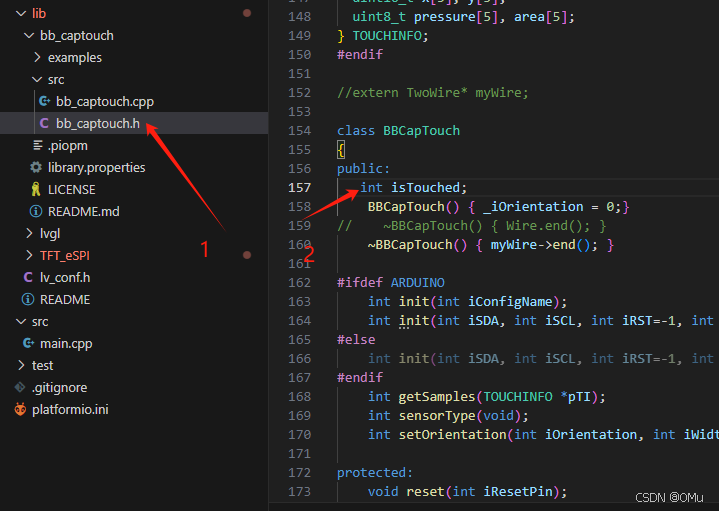

打开bb_captouch.h 文件，定义一个isTouched，用来判断当前屏幕的触摸点。

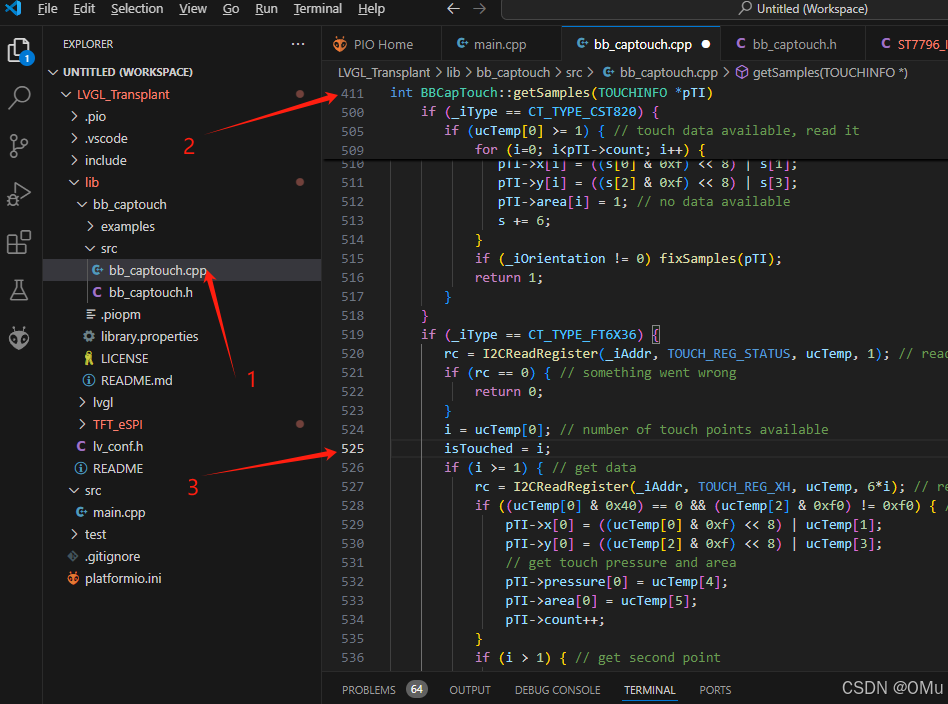

在bb_captouch.cpp中找到525行添加一行代码“isTouched = i”.

修改main.cpp文件

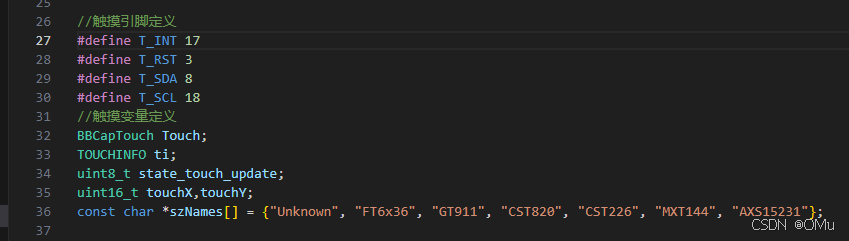

添加头文件#include "bb_captouch.h"，添加触摸定义

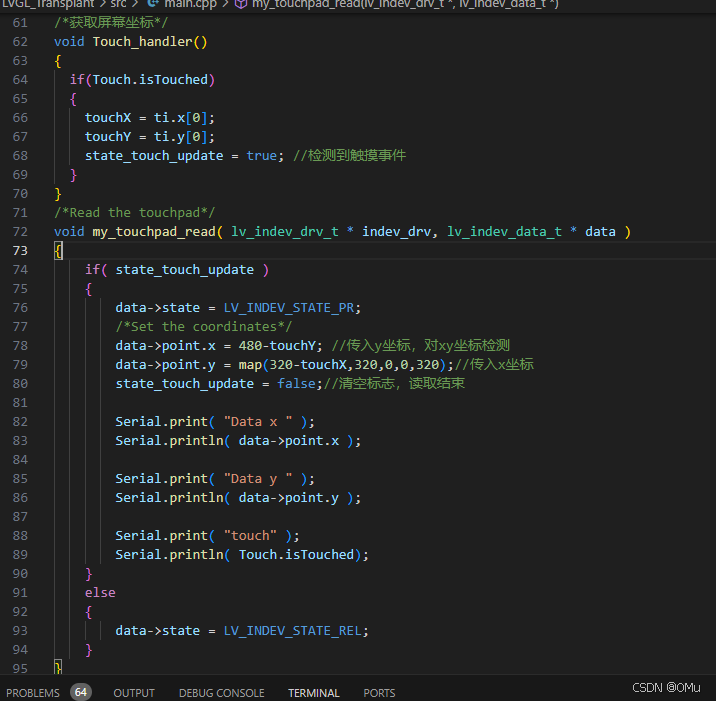

触摸接口函数：因为x和y坐标是反的，所以做了一些转换

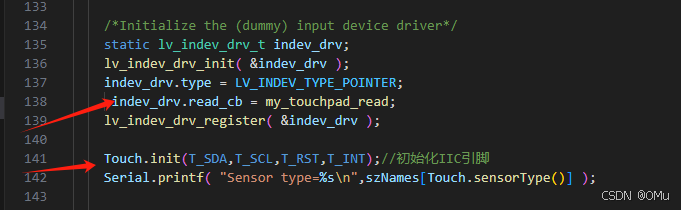

打开接口函数，添加触摸初始化函数

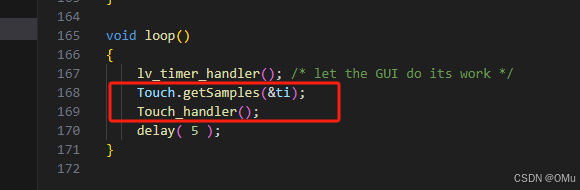

在循环里添加扫描触摸事件，

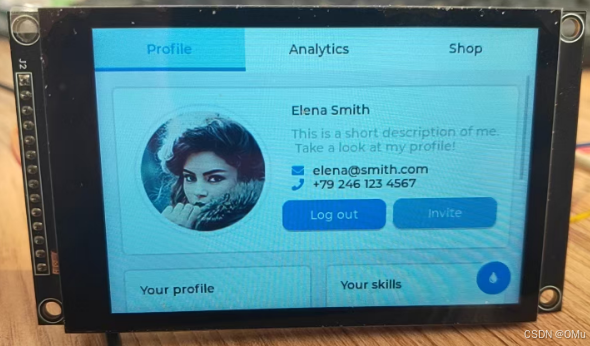

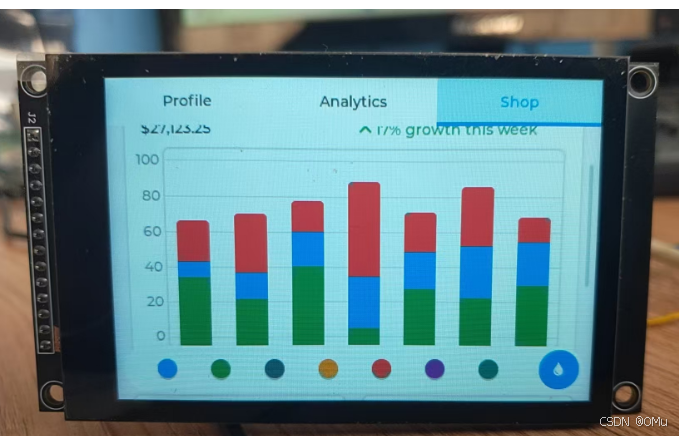

又到了编译，下载，运行的时刻了，最后的运行结果。

到此LVGL的移植就结束了，小伙伴们赶紧试试吧。
