国产芯片完美替代 INA240系列物料

1. 特性

• 增强型 PWM 抑制

• 出色的 CMRR ：

160dB DC CMRR (typ)

106dB AC CMRR at 50kHz (typ)

• 宽共模电压范围： −6V 至 80V

• 精度：

Gain:

•

Gain error: 0.10% (max)

•

Gain drift: 6ppm/°C (typ)

Offset:

•

Offset voltage: ±15μV (max)

•

Offset drift: 600nV/°C (max)

• 可供选择的增益：

CSA240L: 20V/V

CSA240M: 50V/V

CSA240N: 100V/V

• 静态电流： 1.4mA (typ)

2. 应用

• 电机控制

• 螺线管和阀门控制

• 执行器控制

• 通信设备

• BMS 系统

3. 说明

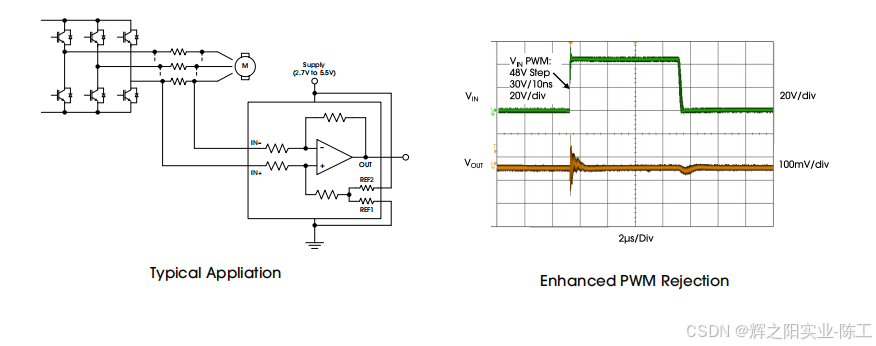

CSA240 器件是一款电压输出的电流检测放大器。其具有

增强型 PWM 抑制功能，可在 −6V 至 80V 的宽共模电压

范围内检测分流电阻器上的压降。 CSA240 的 −6V 共模

电压允许器件在地电压以下工作 , 典型应用场景例如检

测螺线管的反激周期时：在使用脉宽调制 (PWM) 信号进

行控制的系统中，增强型 PWM 抑制可以针对大共模瞬

变提供高水平抑制。此功能允许进行精确的电流测量的

同时不会在输出电压上出现大的瞬变和相关的恢复纹波。

该器件采用 2.7V 至 5.5V 单电源供电，典型电源电流为

1.4mA ，带宽典型值为 550kHz 。 CSA240 提供三种固定

增益： 20V/V 、 50V/V 和 100V/V 。其零漂移架构可在分

流器上实现低至 10mV 满量程电流检测 ( 典型值 ) 。所有

版本均可满足在 −40°C 至 125°C 的扩展温度范围内工作，

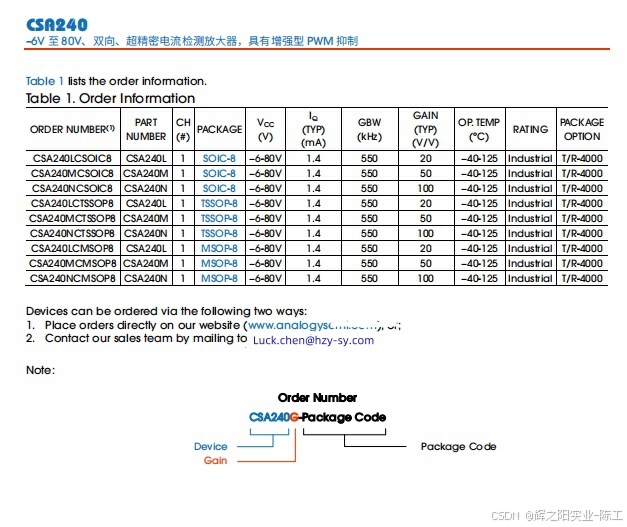

并提供 SOIC-8 、 TSSOP-8 和 MSOP-8 封装选择。有关订

购信息，请参见

车规格的也对应批量了
