电梯外呼内选信号的登记与消除

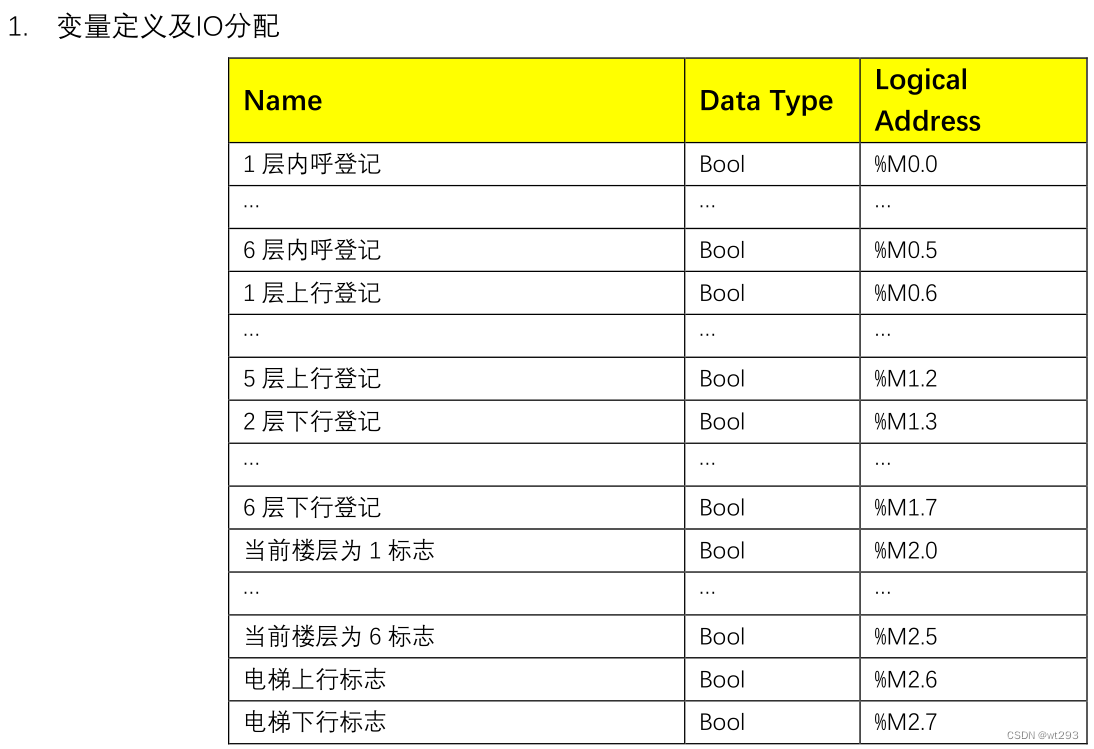

2. 各部分关键梯形图程序设计

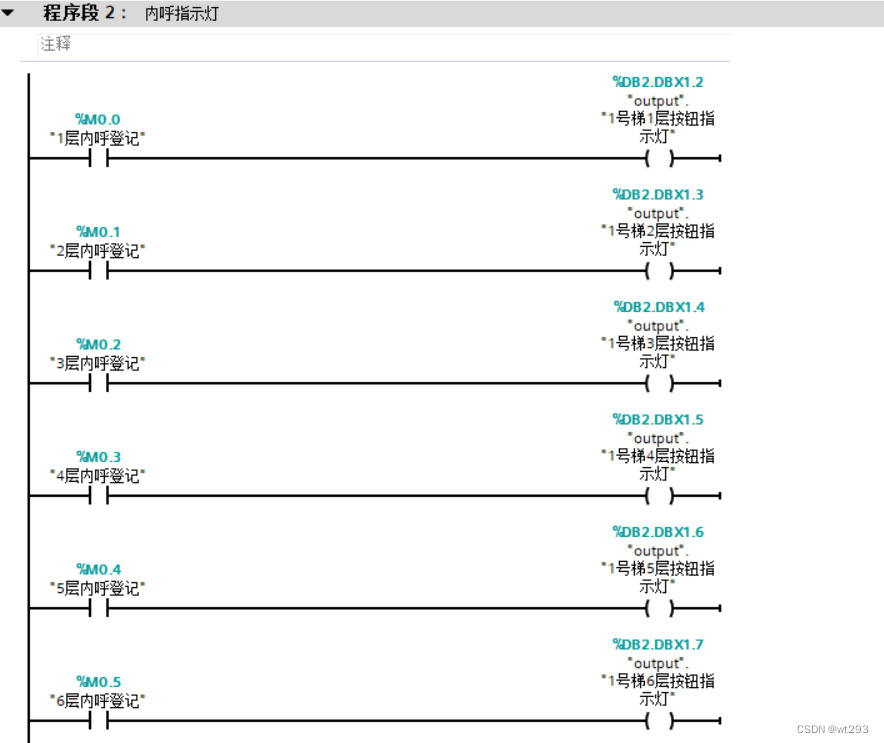

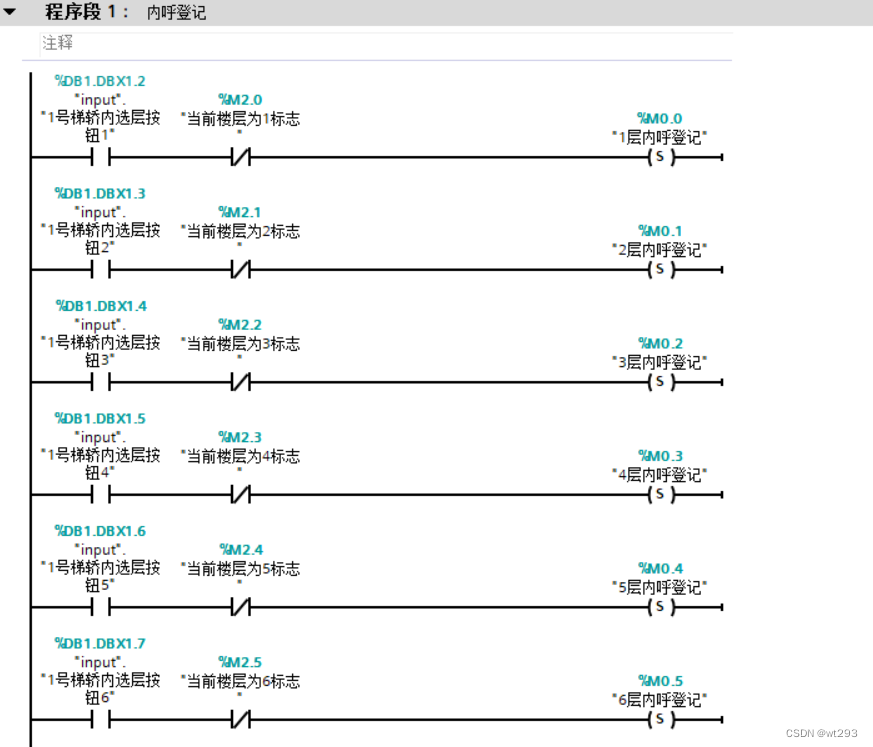

对于内呼信号登记和显示，用户在轿厢内按下楼层按钮，只要轿厢不在本楼层，则该按钮指示灯点亮，表明该轿内指令信号已被登记。其梯形图程序如下

电梯内按键登记为内呼信号。显示在指示灯。

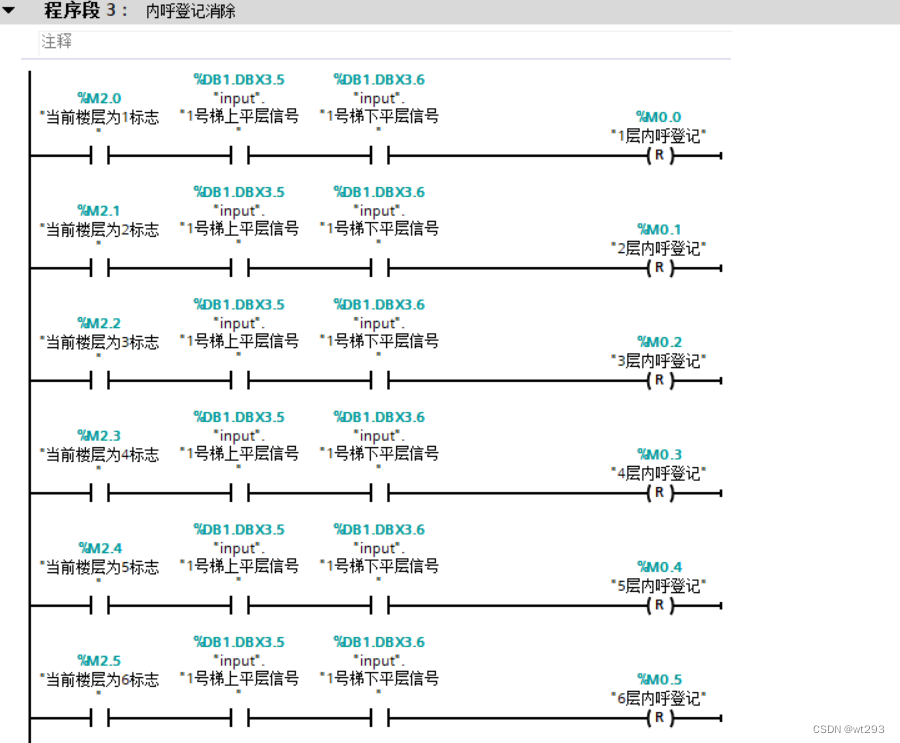

对于轿内呼梯信号的消除，当电梯运行至所选择的楼层位置后，电梯的轿厢内选楼层信号应当被消
除，相对应的指示灯也应熄灭。

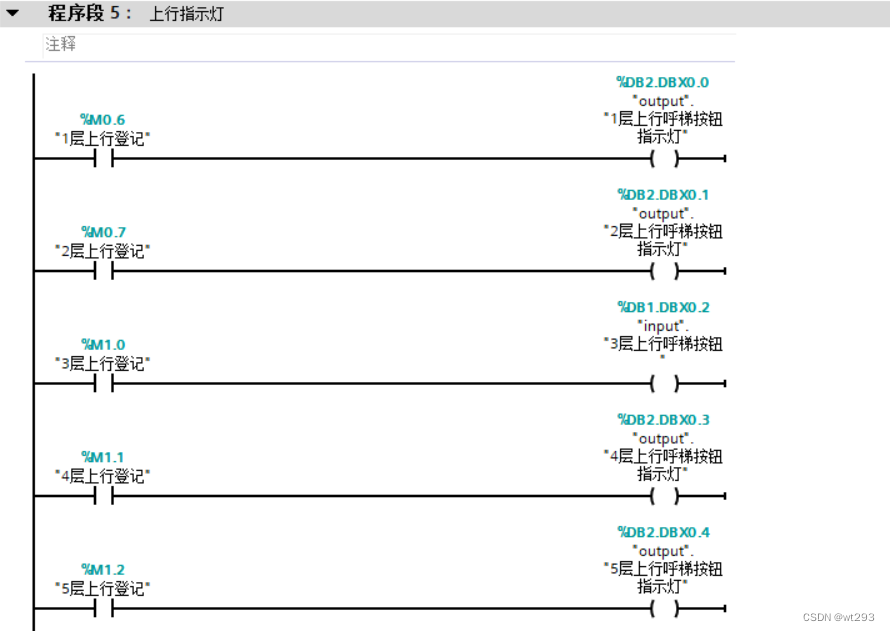

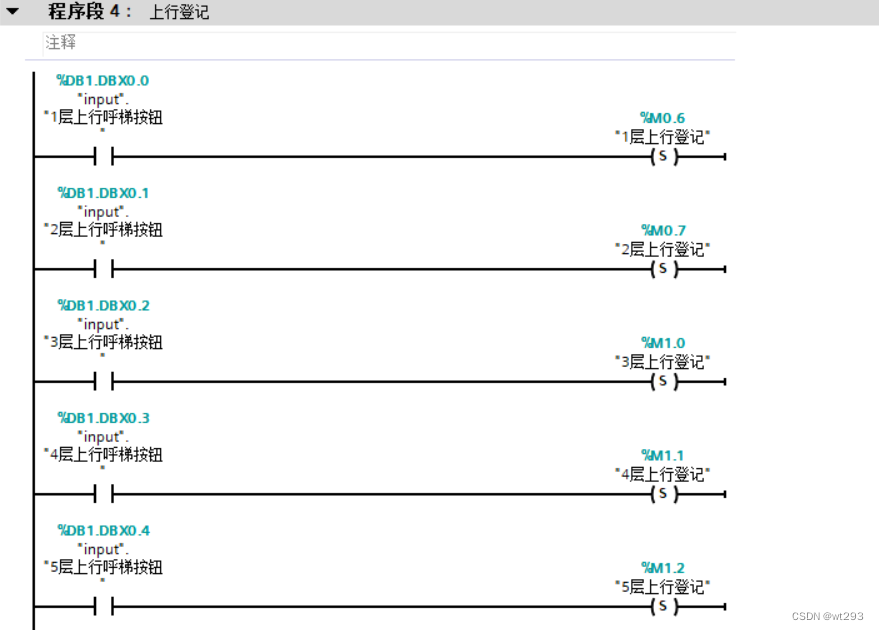

对于上行呼梯按钮登记和显示，其梯形图程序如下。



（外呼的指示灯）

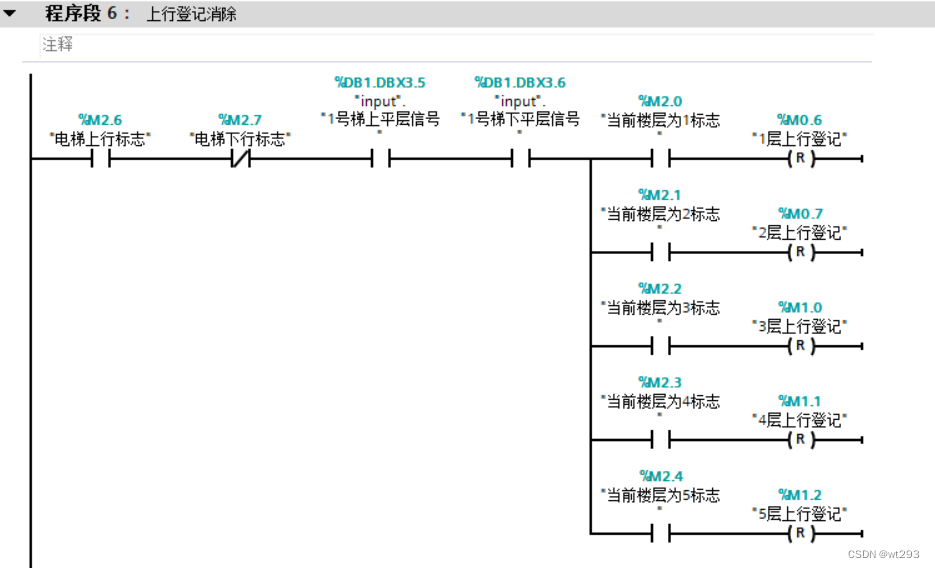

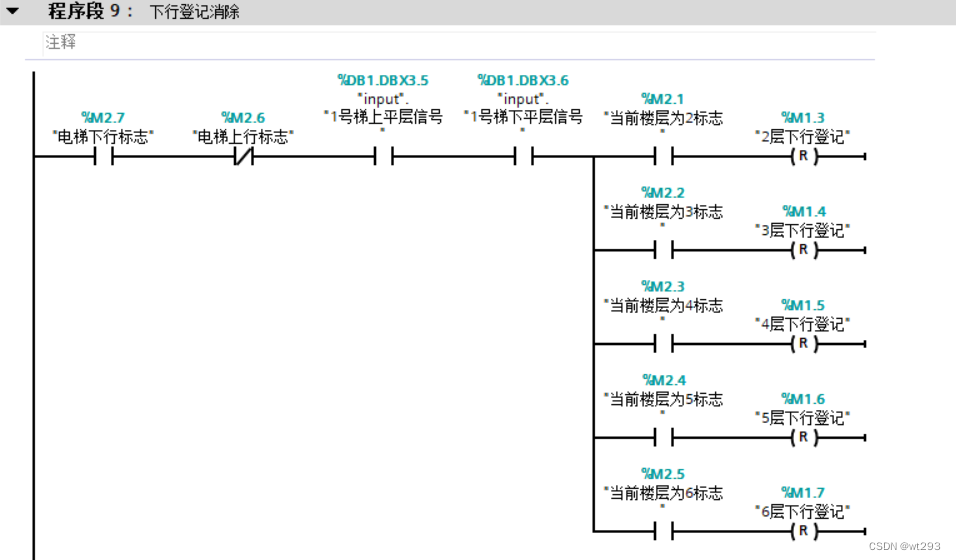

对于外呼信号的消除， 当电梯轿厢到达某一层平层位置处、并且电梯运行方向与外呼信号目的地方向一致时，该层但外呼信号立即被消除。

上行，且双平层消除对应楼层外呼上行登记。

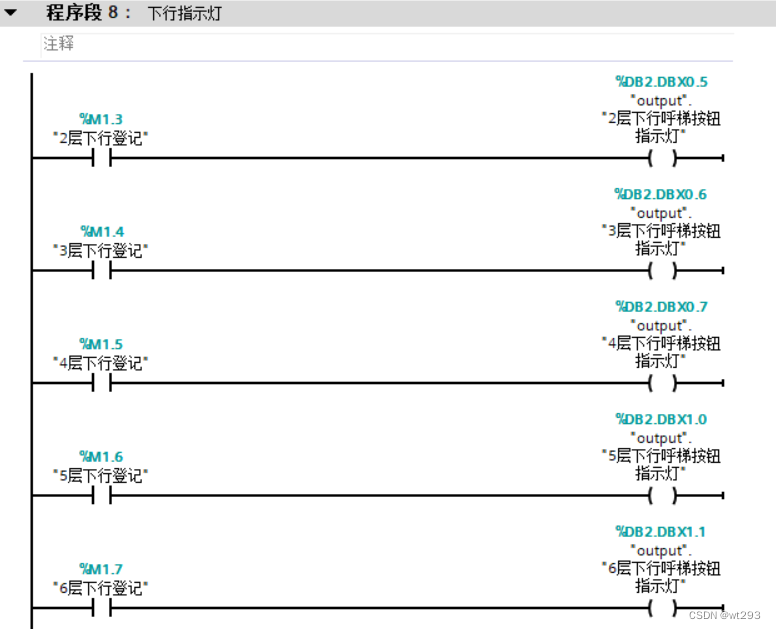

对于下行呼梯按钮登记和显示，其梯形图程序如下。







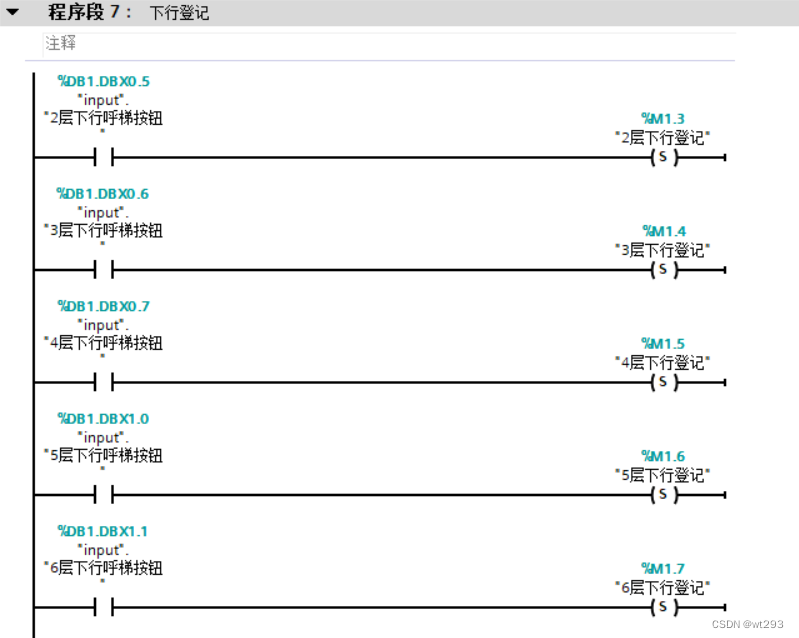

3. 系统调试
在 STEP7 界面上，手动使能条件信号，看输出是否能够正确响应，同时观察电梯仿真软件界面上的电梯，是否能够正确响应该操作。若不行，请仔细查看梯形图程序。
四、 思考题
1. 想一想，电梯的外呼信号产生与消除，是否还有其他情形？若有，请说明，并给出相应的梯形图程序。
