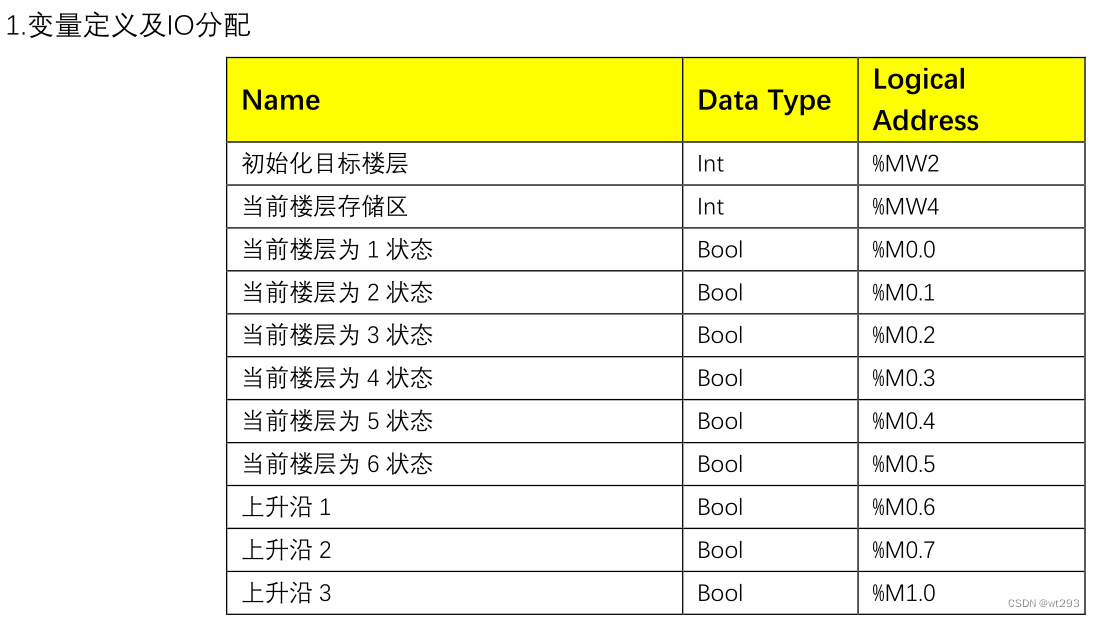

2.各部分关键梯形图程序设计

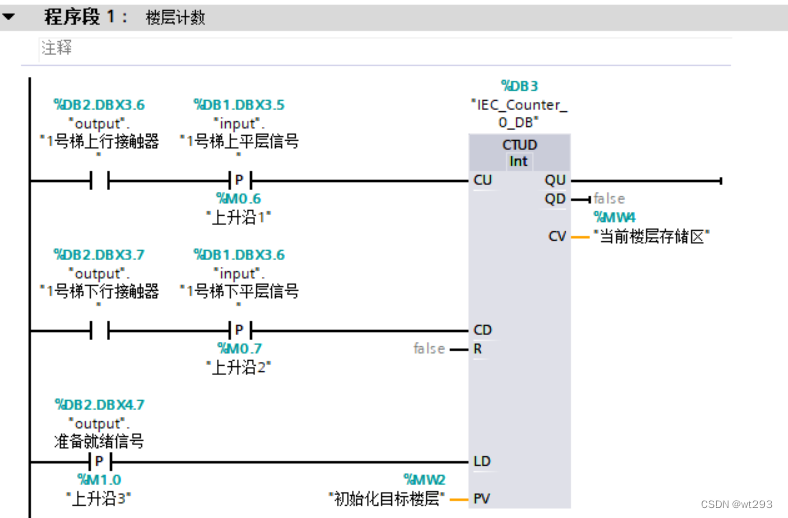

在这里,我们仅以利用加减计数器(CTUD)实现楼层计数为例,其程序如下。利用其他计数器的实现方式与之类似,可自行参照完成,不再赘述。
上升的时候上平层计数,下降的时候下平层计数。

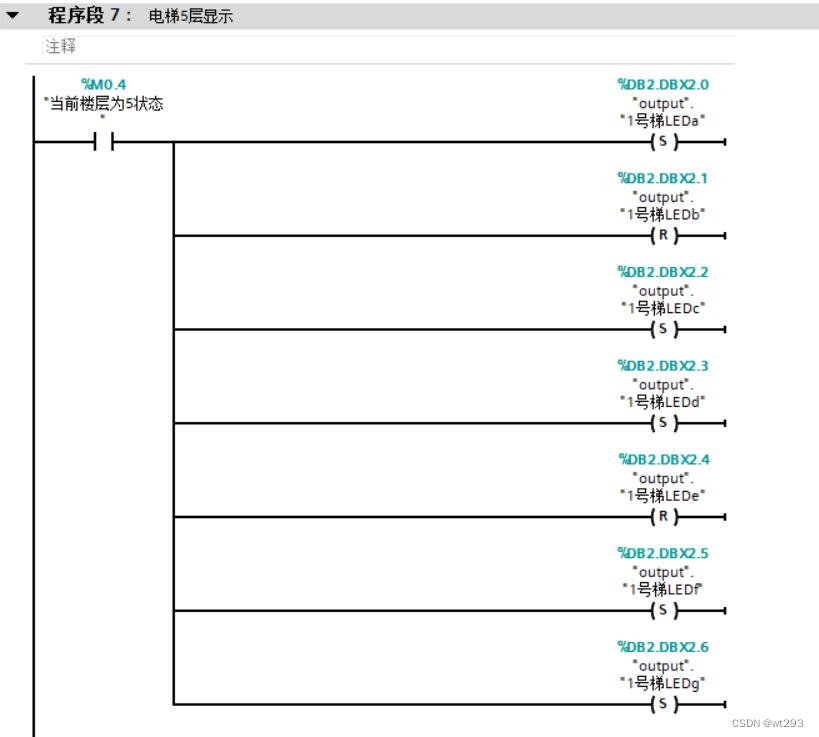

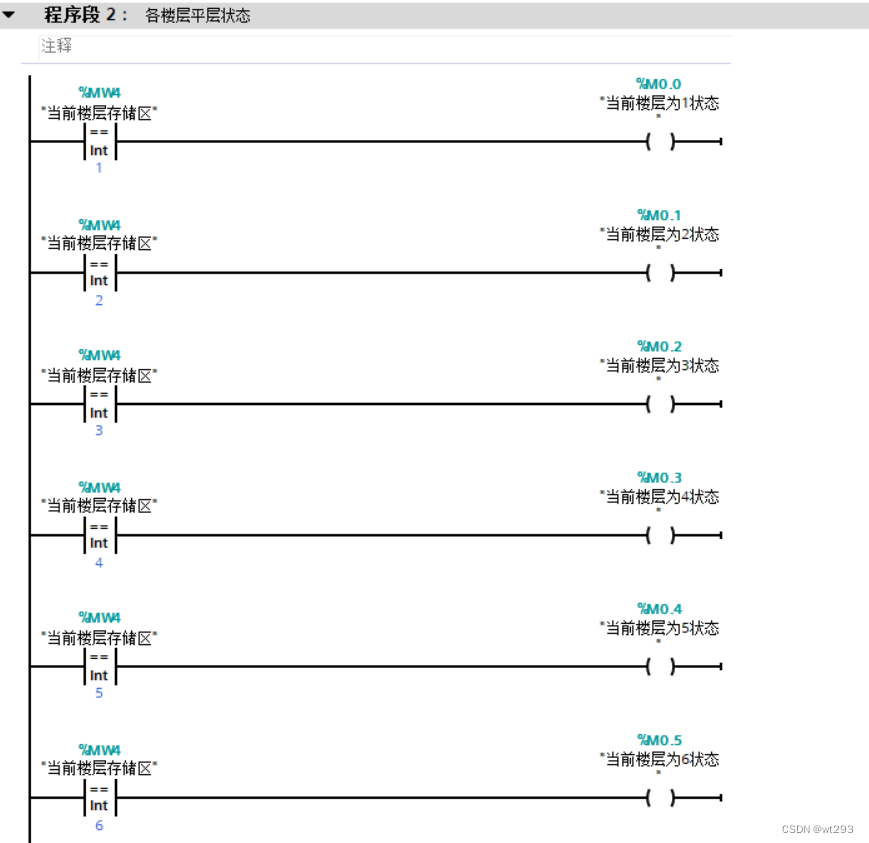

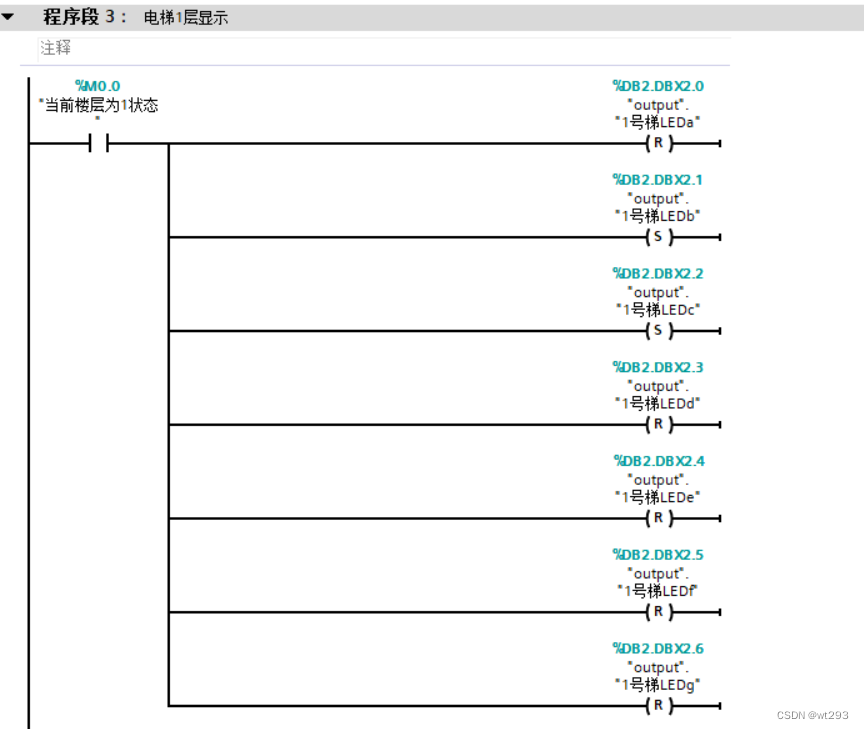

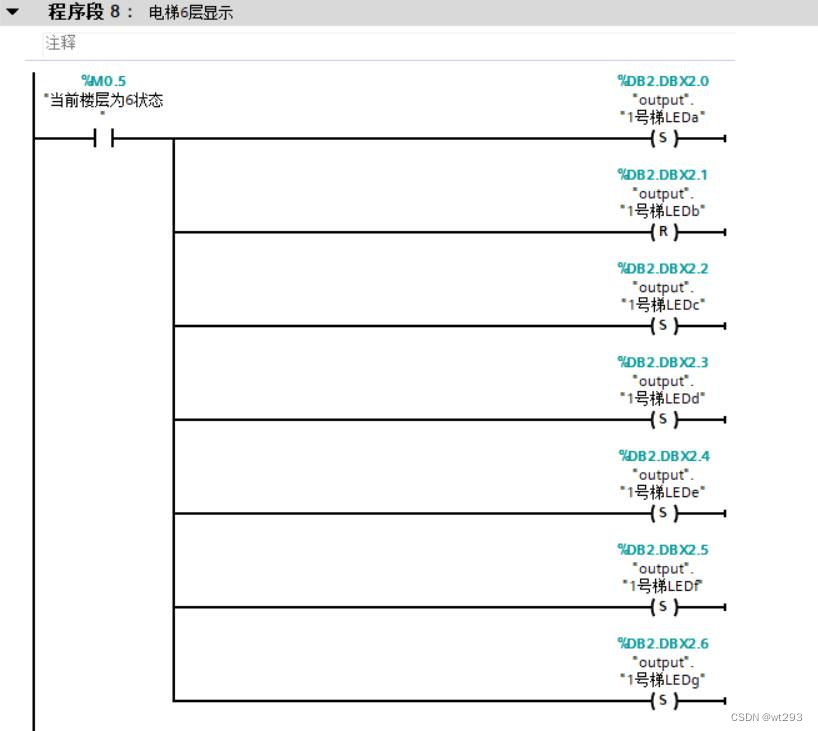

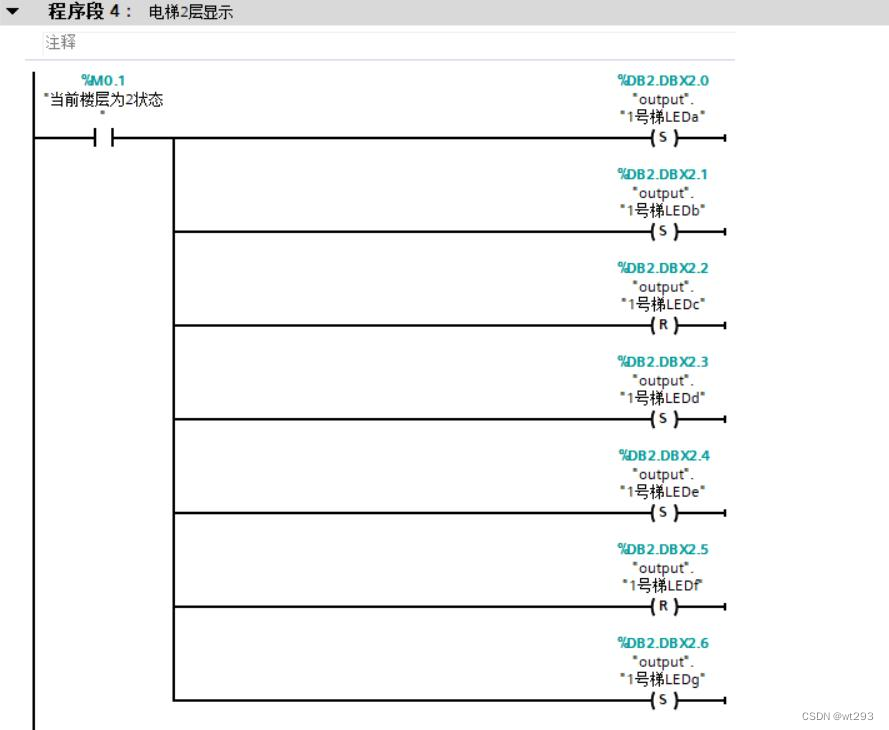

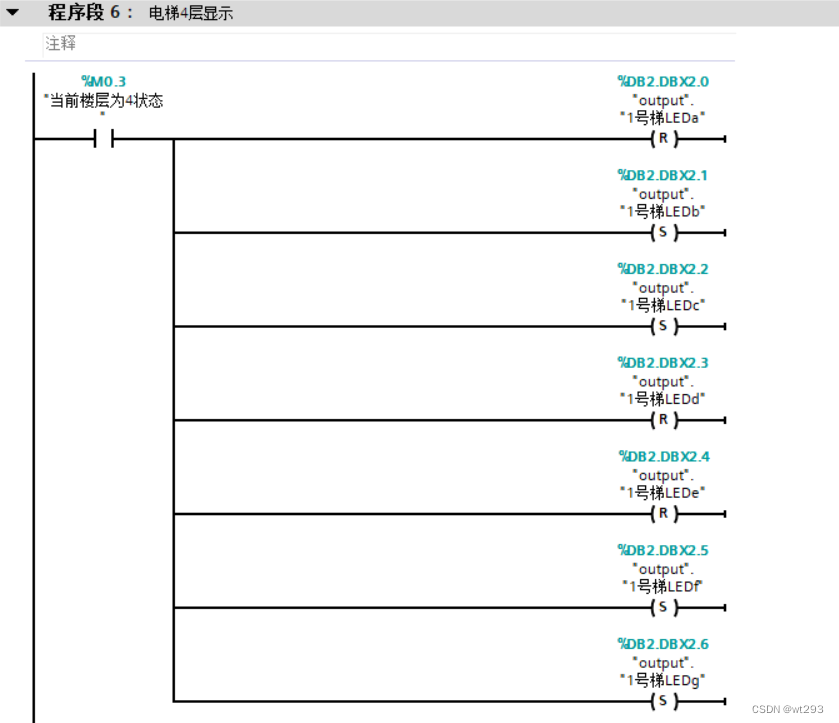

各层计数显示。
3. 系统调试
在 STEP7 界面上,手动修改%MW2 的值,定义初始化目标楼层。手动使能“准备就绪信号”看输出是否能够正确响应,同时观察电梯仿真软件界面,楼层显示是否与初始化目标楼层一致。若不行,请仔细查看梯形图程序。
四、 思考题
1. 试想一下,若不采用计数器,该如何记录电梯楼层信号?请给出相关梯形图程序。
