【电路知识】电容的作用。VCC旁的电容，为啥电路中一大堆去耦电容

1、引言

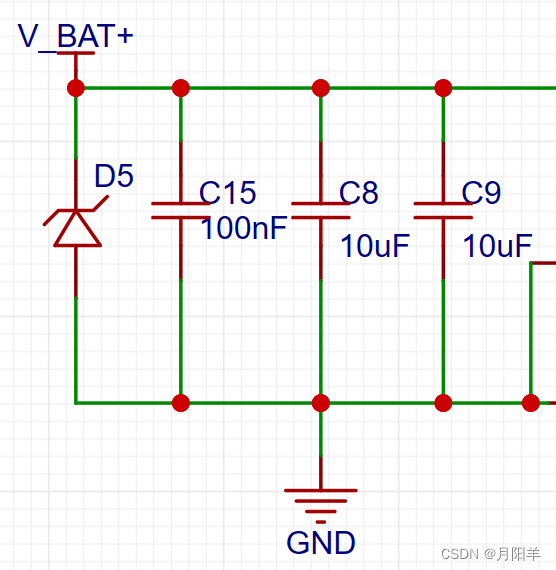

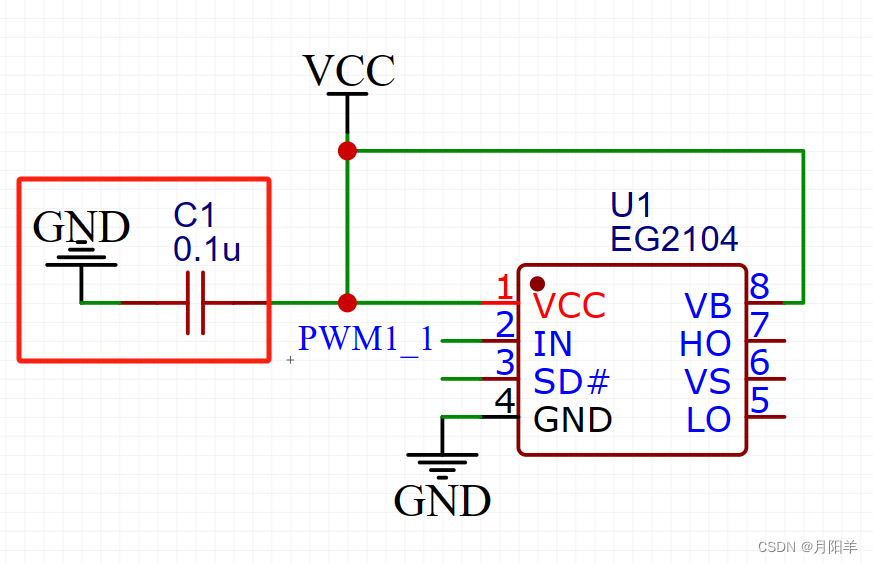

一般电路中，我们会在电源引脚旁边加一个旁路电容，它起到滤波或者信号回流的作用。

这个电容的容值选多大呢？一般是根据信号的频率来选择的。

那在电源引脚为啥会接一大堆的电容呢？是每个容值的电容都会滤除一定范围频率的高频干扰信号，增加几个电容，可以扩大这个范围频率，滤除更大范围的高频干扰信号。

2、等效电容

理想的电容只是一个电荷的存储器，即C。

而实际制造出来的电容却不是那么简单，它可能是串联等效电阻ESR，串联等效电感ESL，和理想电容C三者的集合。

ESR和ESL是由电容的制作工艺和材料决定的，没法消除。其中，ESR影响电源的纹波，ESL影响电容的滤波频率特性，

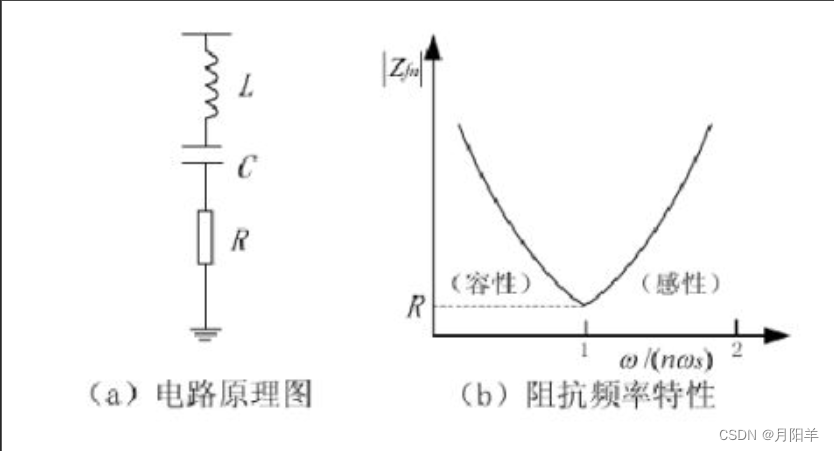

上图的电路中，电路中的阻抗为：

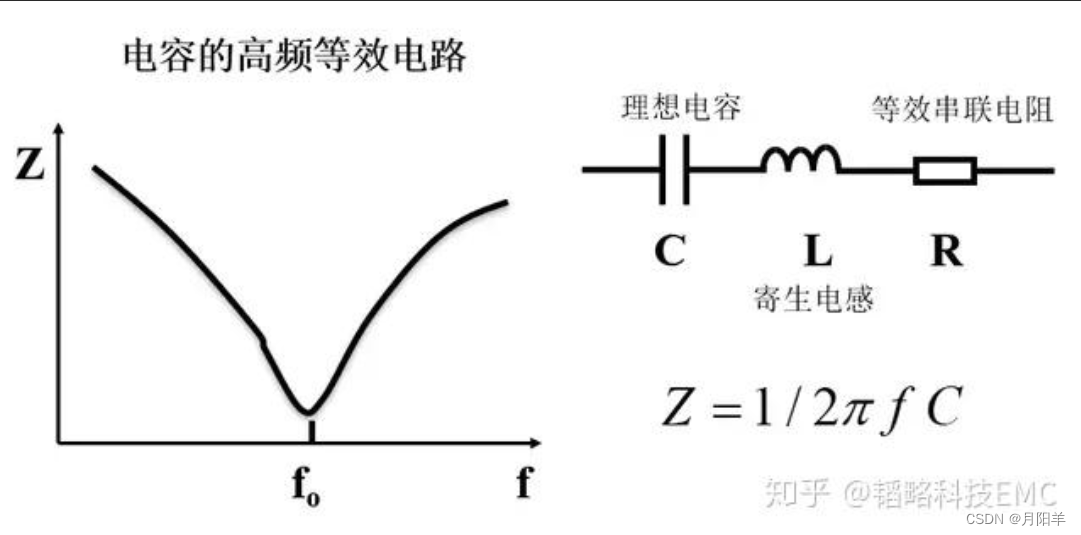

所以电容阻抗—频率曲线图为

当Xc=Xl时可求出频率f0。频率大于时，呈感性，频率小于时，呈容性。

3、总结

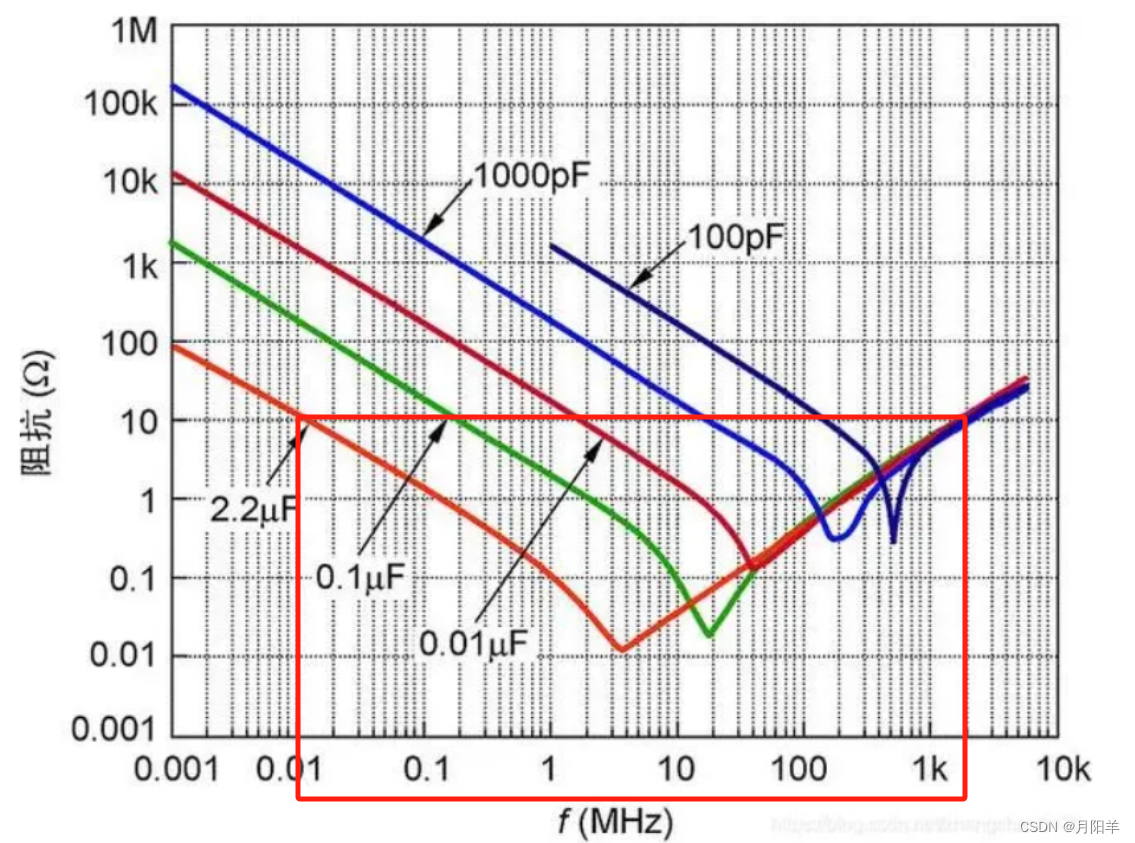

所以当并联多个不同容值的电容时，可滤除的频率范围就更大了

4、经验补充

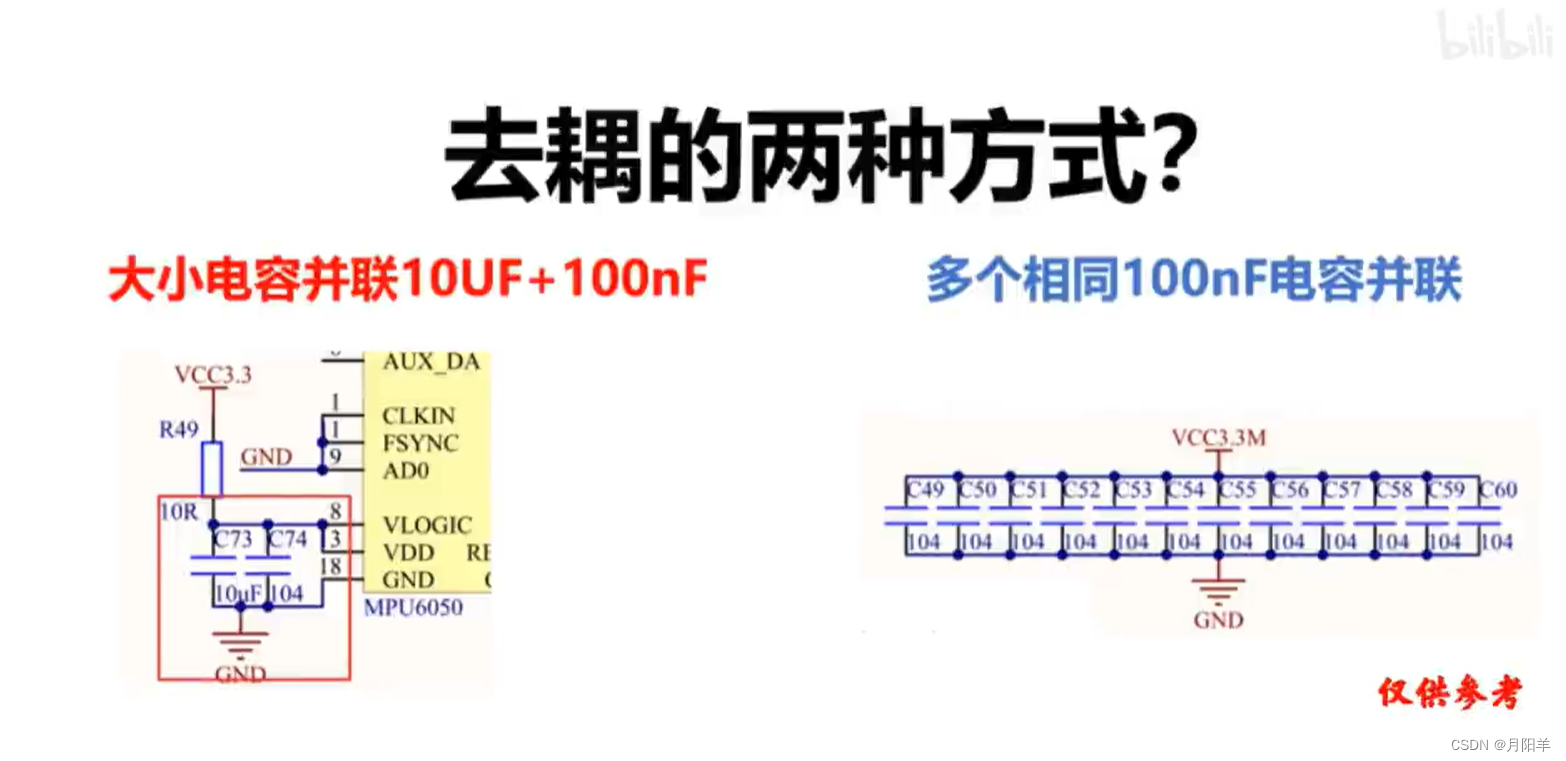

一般在电源引脚增加去耦电容的方式有两种

一为大电容和小电容的结合；二为多个相同电容的结合

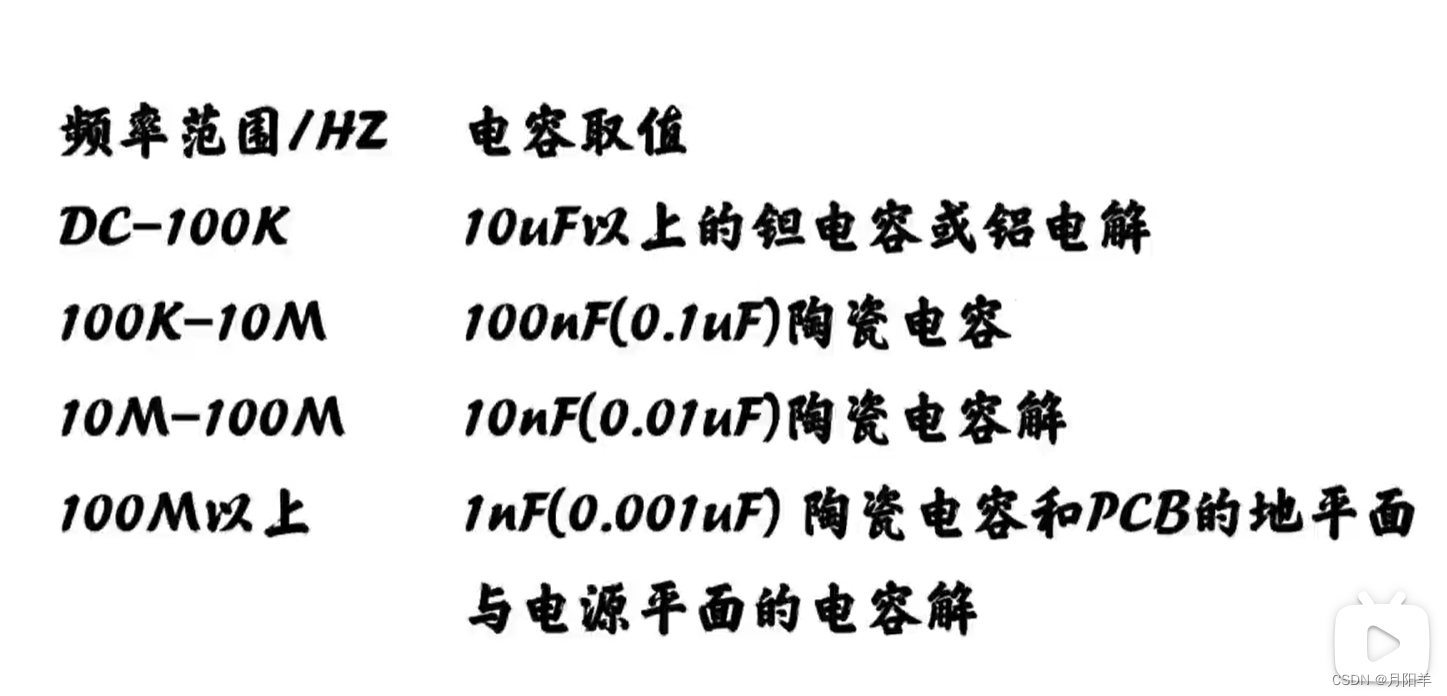

电容选择的建议

参考

去耦电容为啥用一堆(574）

0.1uF和0.01uF两个电容并联就成了旁路电容和去耦电容？
