PCB如何拼板

最新推荐文章于 2025-04-30 13:13:14 发布
最新推荐文章于 2025-04-30 13:13:14 发布
阅读量3k 收藏 4
点赞数 4
分类专栏： AD 文章标签： 编辑器
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_60875774/article/details/122452181
版权

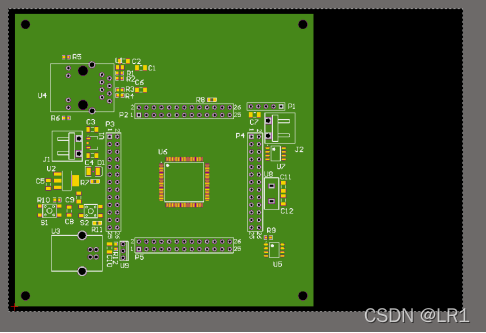

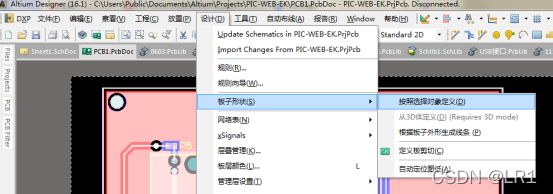

1. 全选PCB，选择设计-板子形状-按照选择对象定义。去除多余画布。

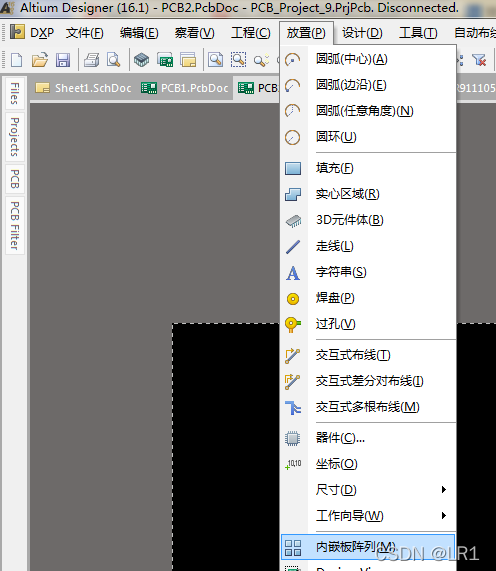

2.新建工程，PCB，选择放置-内嵌板阵列

 3.逐个添加拼板文件，选择板子大小

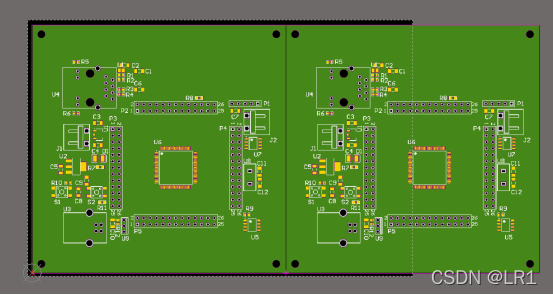

 4.板子周围添加keep-out层

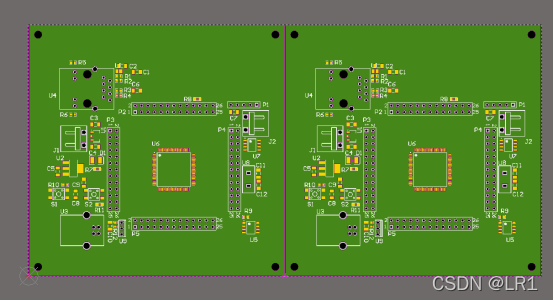

5.重复步骤一，添加合适画布大小。

 6.输出Gerber文件
