AD拼板
方式一、https://jingyan.baidu.com/article/4b07be3c1b28e808b280f37f.html
-

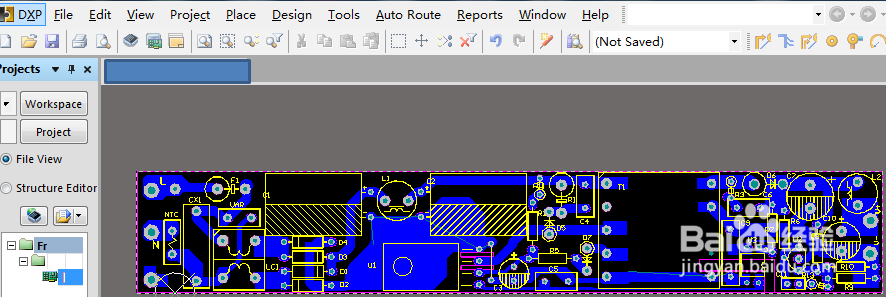

用AD软件打开一份PCB文件,按“V->F”指令,将PCB文档全部显示在页面内。
-

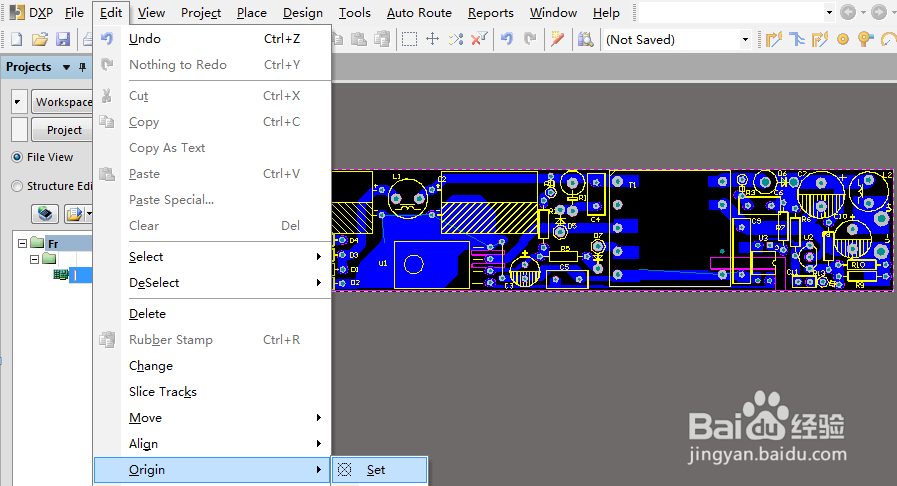

按菜单“Edit->Orign->Set”,重新设计原点,将其设置在外框的左下角片。
-

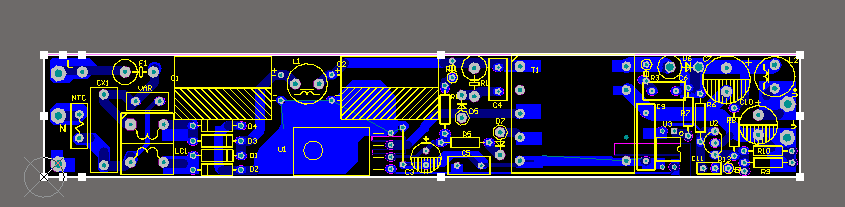

按Shift键,点选PCB外框,然后按Ctrl+C复制外框,然后在状态栏处出现一个选择参考点提示,点选原点。
-

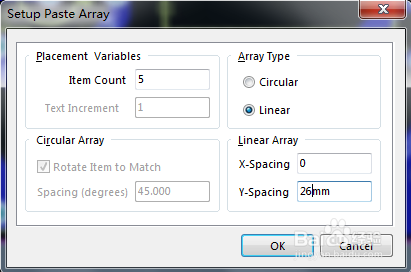

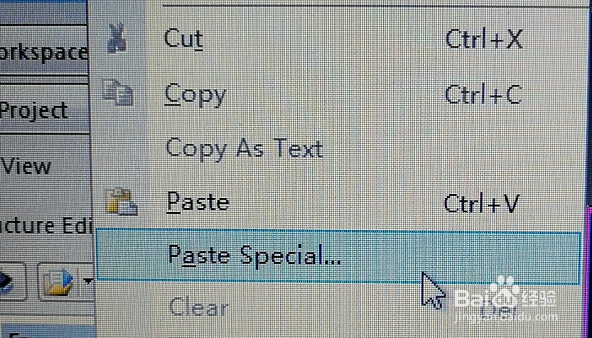

按菜单“Edit->paste special”,在弹出的对话框中选择“Paste Array”,在新弹出的对话框上,选择线性阵列或环形阵列,输入想阵列的数目和阵例间距,本例中以线性阵列为例,如下图。
-

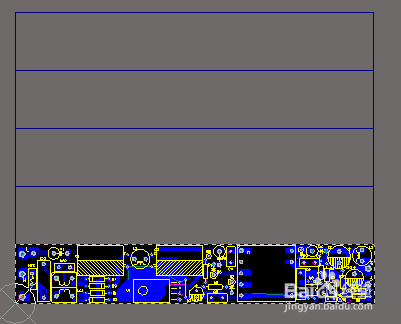

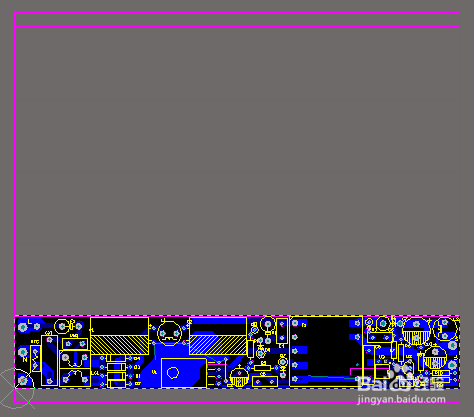

阵列拼版如图,为一个五拼版PCB,但是还需要加上工艺边,用于PCB生产时夹持使用,在上、上两边各加5mm工艺边。
-

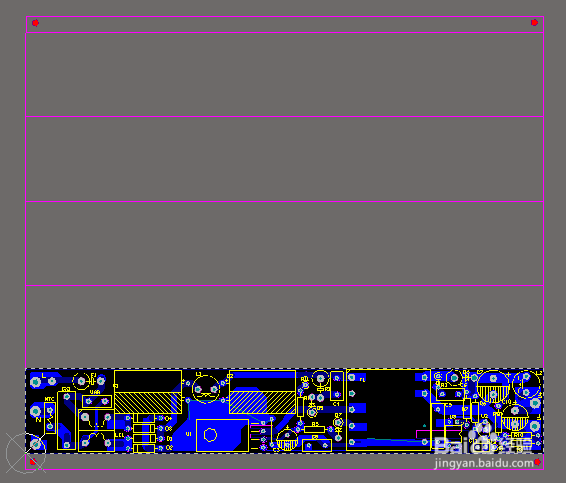

工艺边加完之后,还需要加上Mark点,用于后续贴片等机器加工做视觉识别标志,做Mark点,如下图所示。
-

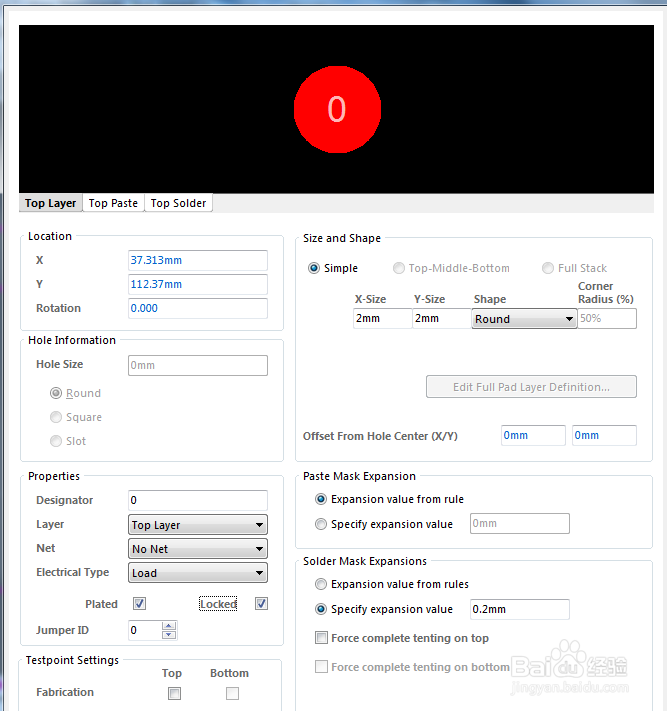

在工艺边上的四角位置,按“P->pad”,放置Mark点。然后这份文件就可以发至PCB厂商处做实物拼版PCB。

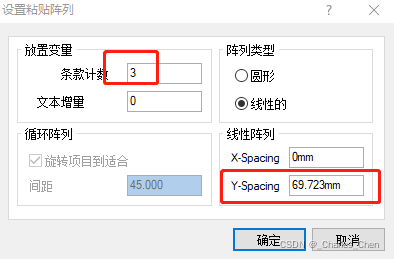

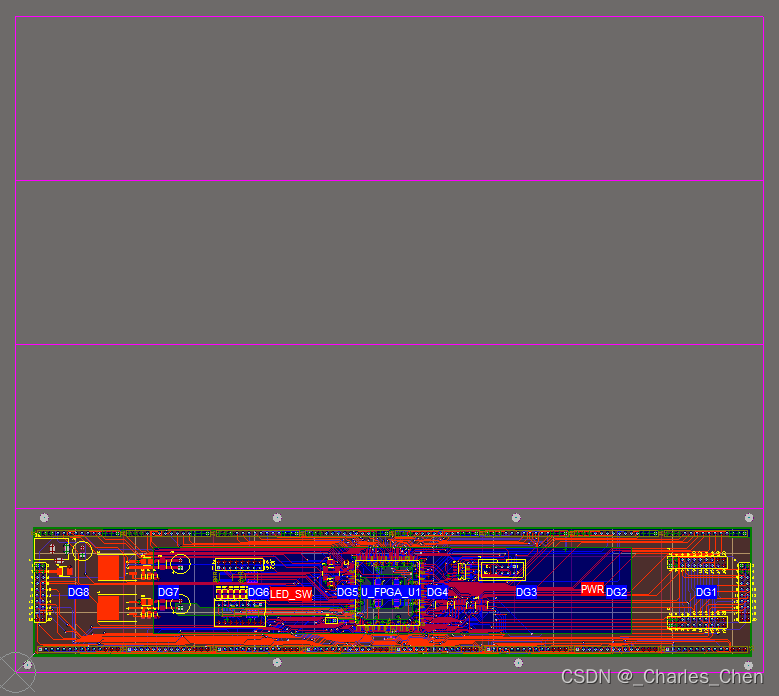

如果想往纵轴Y轴拼板,选择Y间距=板子宽度;

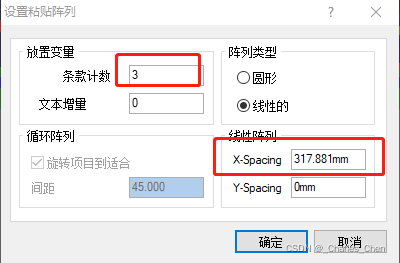

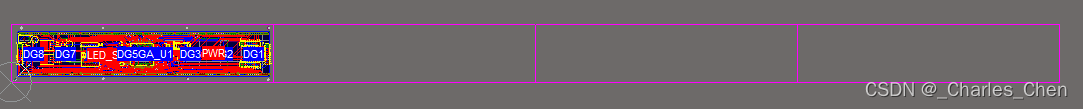

如果想往横向X轴拼板,选择X间距=板子长度 。

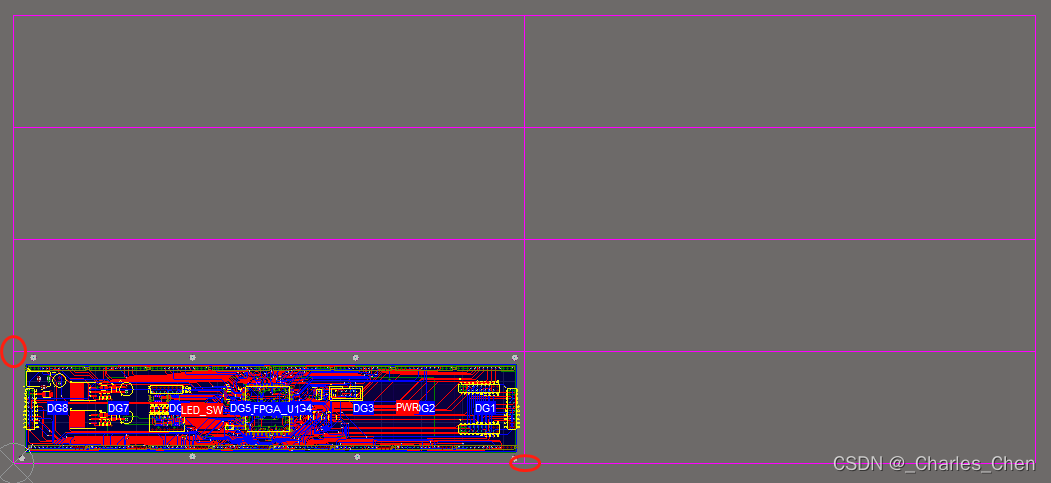

做两列 可以阵列粘贴两次。
第一次条款计数填3,粘贴点左边圆圈作为阵列起点,
第二次条款计数填4,粘贴点右边圆圈作为阵列起点。
关于文本增量的意思:
