DC（Design Compiler）综合入门（3）

这一节主要介绍 objects 和 collection 相关知识

Verilog 视角下的Design objects

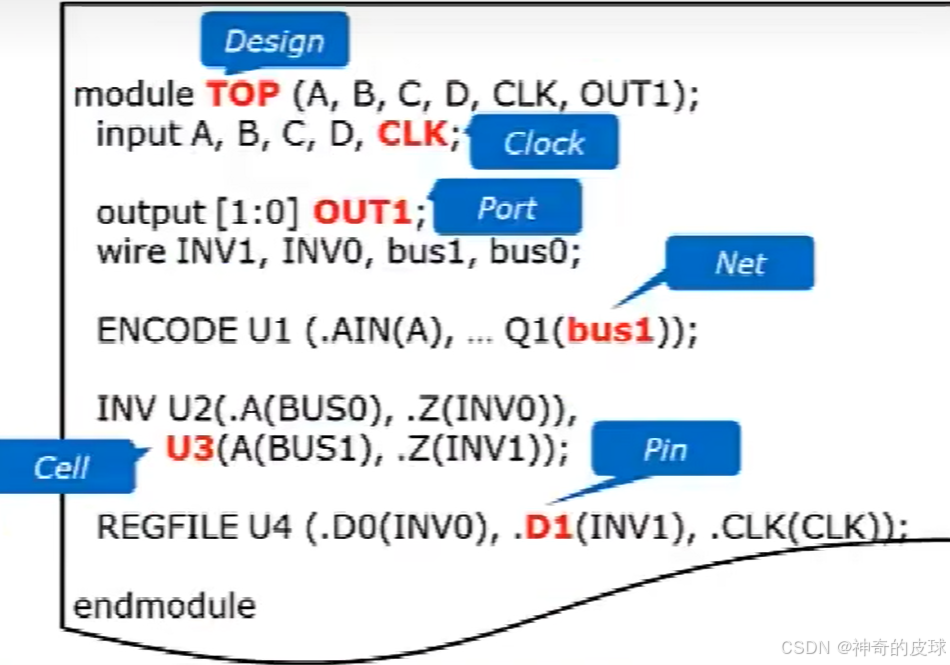

如图，Verilog 的Design objects分类主要有

• Design（设计）：代表顶层模块，例如这里的 TOP。
• Port（端口）：模块的输入输出接口，用于连接外部信号。例如输入端口input A, B, C, D, CLK; 输出端口如 output [1:0] OUT1;
• Clock（时钟）：特殊信号，通常用于同步模块行为。例如这里的 CLK 是时钟信号。
• Net（网络）：于连接模块内部信号的路径。例如图中wire 定义了网络信号 INV1, INV0, bus1, bus0。
• Cell（单元）：描述模块内部具体逻辑的实例化单元。例如ENCODE U1 和 INV U2, U3 是被实例化的单元。
• Pin（引脚）：单元的连接点，用于接收或输出信号。例如U3(.A(BUS1), .Z(INV1)); 中 A 和 Z 是引脚。

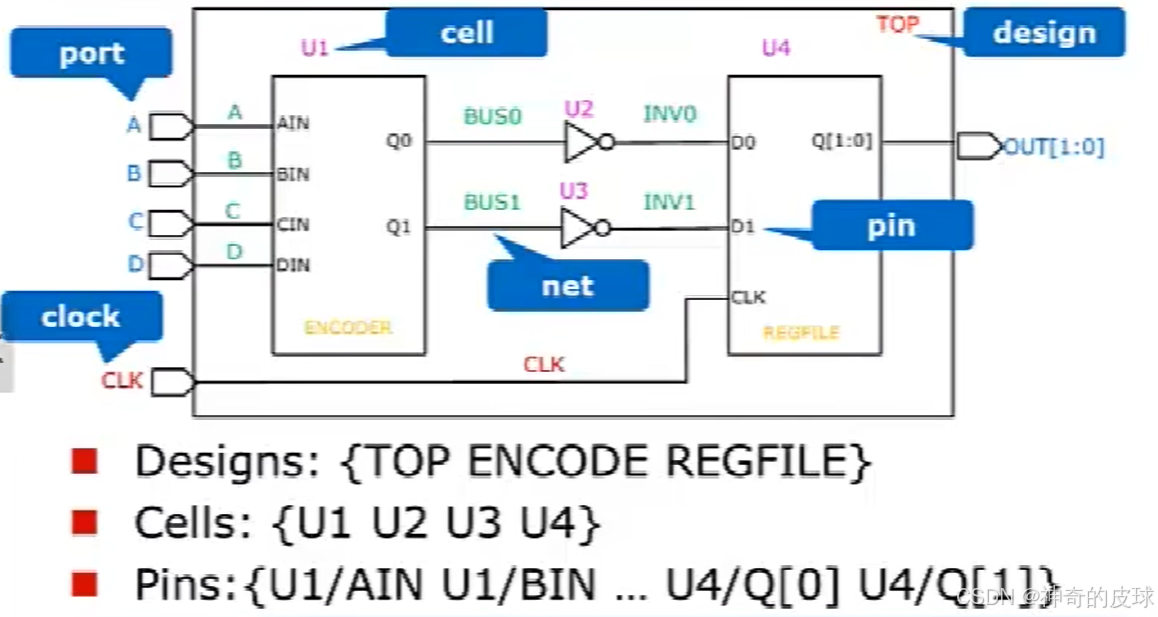

下面这张图可以更清晰的看出几种design objects。注意这里clk，对于最右边的clk来说它是top的port，对于图中连线上的clk来说它是net，对于regfile模块的clk来说它是pin

在这里介绍一下Ports 和 Pins 的区别，Ports（端口）和 Pins（引脚）是描述模块输入输出的关键概念，但两者的定义和作用是相对的，与设计层次相关。

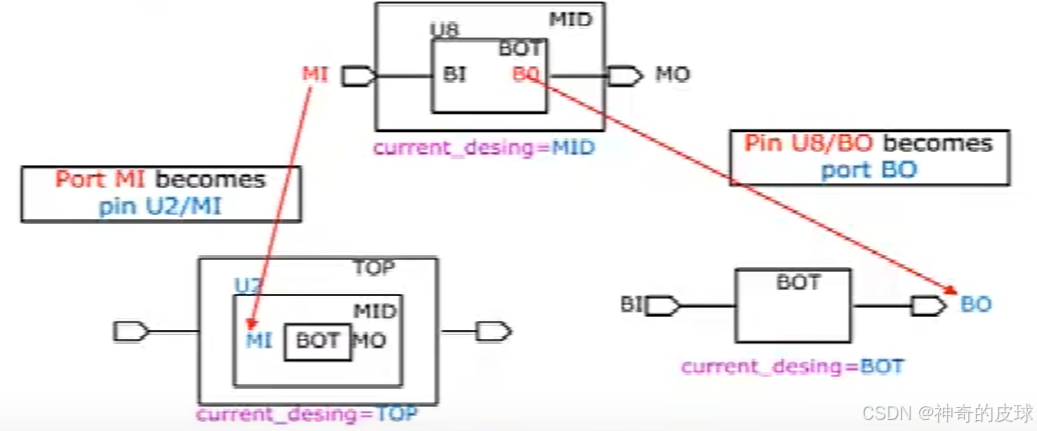

Ports（端口） 是current design的输入和输出。当当前设计被作为子模块实例化到更高层次的设计中时，这些端口将变成引脚。如图，在模块 MID 中，MI 是一个端口，但在 TOP 中，MI 被视为 U8/MI 的引脚。

Pins（引脚）是current design中任何被实例化子模块的输入和输出。如果该子模块被提升为当前设计层次的顶层模块，其引脚会被视为端口。如图，在模块 BOT 中，BO 是引脚，但在 MID 设计中，它被视为 MID 的端口。

相同名称对象的歧义处理

在设计中，可能会出现多个对象（如端口和网络）使用相同的名称的情况。这种情况可能导致工具在操作时出现歧义，尤其是在分配负载或进行约束设置时。

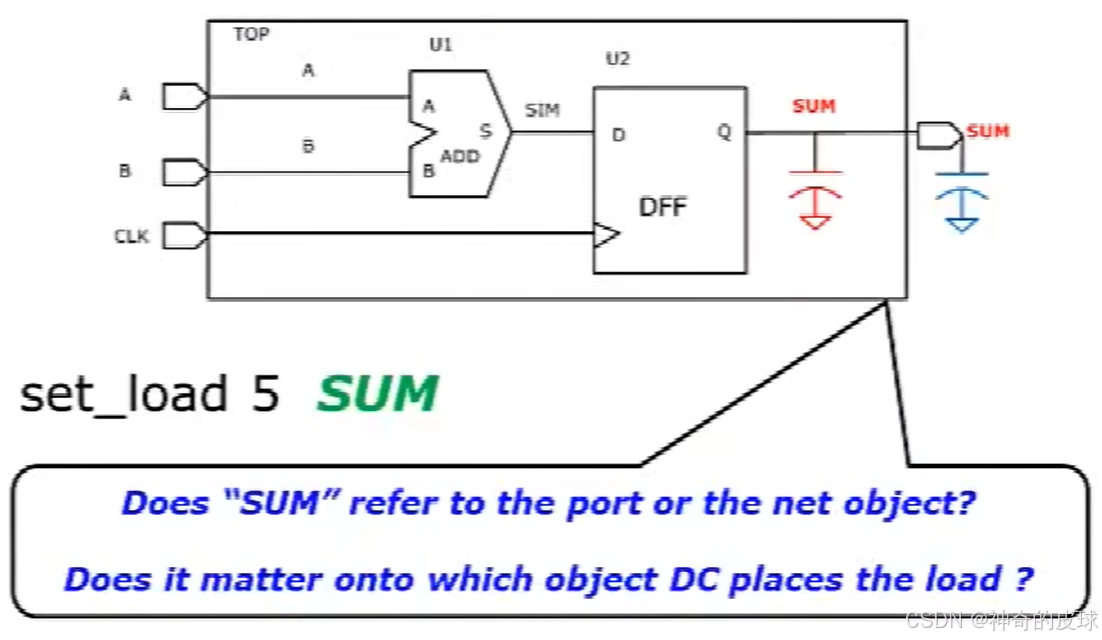

如图，名为 SUM 的对象既可以表示模块的输出端口，也可以表示连接该端口的网络（net）。使用命令 set_load 5 SUM 时，工具需要知道该负载是应用到端口 SUM 还是网络 SUM。加载位置的不同会造成不同的影响。若负载设定到端口，会影响整体模块的输入输出负载估计。若负载设定到网络，会直接影响相关连接的网络驱动能力和时序。当DC检测到相同名称的对象时，默认情况下会优先选择端口作为操作目标。

为避免歧义，我们要在命令中使用get_* 命令来明确的对象类型（如 get_ports 或 get_nets）。get_* 命令会在current_design、DC memory或库中查找并返回匹配的对象。它既可以独立使用，也可以嵌入到其他命令中，以下是一些get_* 命令的用法。

• 直接返回对象列表，例如 get_ports、get_nets。
• 嵌入到命令中，例如 set_load 5 [get_nets SUM]。
• 支持 ? 和 `` 通配符，用于匹配多个对象。例如get_ports addr_bus*可以匹配所有以 addr_bus 开头的端口。get_ports Y??M Z*可以匹配格式为 Y任意两个字符M 的端口，以及所有以 Z 开头的端口。
• get_* 命令会返回与匹配条件一致的对象集合。如果没有匹配成功的对象，则返回空集合（empty collection）。

与get_* ****命令作用类似的是all_*命令，all_*命令也用于获取当前设计中不同类型的对象，例如：

• 命令：all_inputs 用于获取当前设计中所有输入端口。
• 命令：all_outputs 用于获取当前设计中所有输出端口和输入/输出端口。
• 命令：all_clocks 用于获取当前设计及其层级中定义的所有时钟信号。
• 命令：all_registers 用于获取当前设计层级中定义的所有寄存器单元。

两者的区别如下

特性	get_* 命令	all_* 命令
灵活性	支持筛选、模糊匹配，适合特定对象操作	获取所有对象，无筛选功能
使用范围	需要精确选择设计中某些对象	快速获取某类对象的完整列表
返回值	返回匹配的对象集合（可以为空）	返回所有符合类型的对象（不能为空）
嵌套支持	可嵌套在其他命令中使用	通常单独使用

举例

remove_from_collection [all_inputs] [get_ports CLK]

• all_inputs: 获取设计中所有的输入端口，返回一个集合。
• get_ports CLK: 精确获取名称为 CLK 的端口（无论它是输入、输出还是双向端口），返回一个单独的对象。
• remove_from_collection: 从第一个集合（即所有输入端口 all_inputs）中移除第二个集合中的对象（即 CLK 端口）。

返回结果

• 返回的是从 all_inputs 集合中移除了 CLK 端口之后剩余的输入端口集合。

Library objects

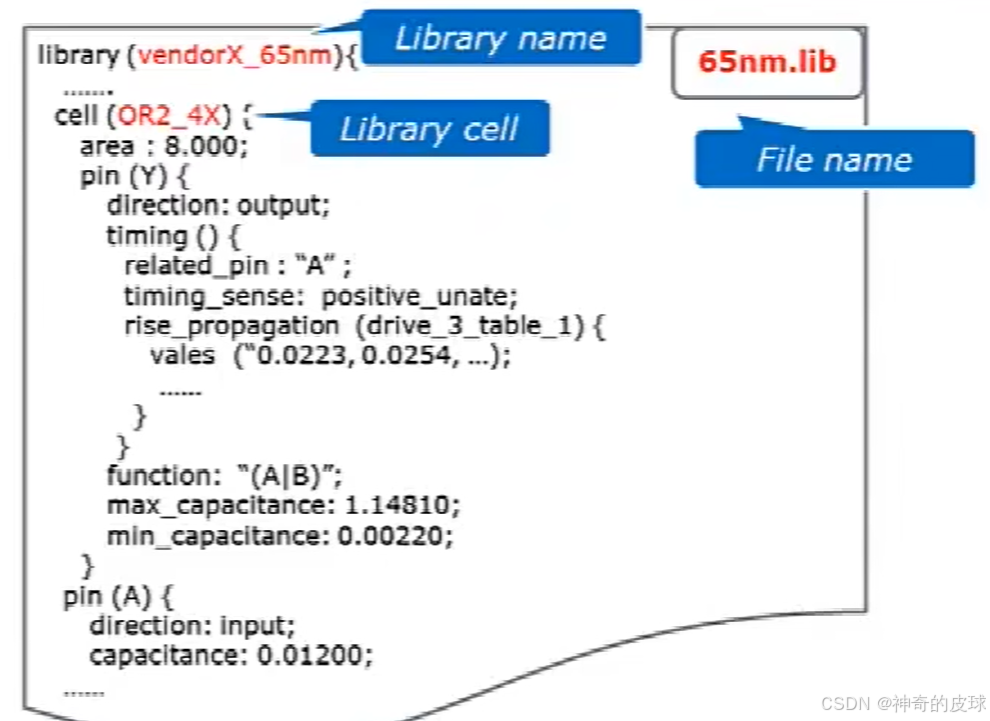

Library objects有File Name (文件名)、Library Name (库名)、Library Cell (库单元)。

这里Library Cell里面的具体内容已经在上一节学过，不再赘述。

Obejcts and attributes

为了追踪电路的功能与时序，DC 为每种对象附加了多种属性。例如：

Ports（端口）

• direction：端口的方向（输入/输出/双向）。
• driving_cell_rise：驱动单元的上升时间。
• load：端口的负载值。
• max_capacitance：端口的最大允许电容。
• 其他属性

Cells（单元）

• dont_touch：指示该单元是否不可修改。
• is_hierarchical：单元是否是层次化模块。
• is_mapped：单元是否已映射到库中。
• is_sequential：单元是否为时序逻辑单元。
• 其他属性

访问 Synopsys 数据库

在 Synopsys 的 DC-TCL 中，访问 DC objects是通过collection实现的

get_* 或 all_* 命令

• 创建集合：这些命令根据查询条件生成一个对象集合，同时包括它们的属性。
• 显示内容：命令会将集合的内容回显到屏幕上，便于检查。
• 返回集合句柄：命令返回的是集合的“句柄”（作用类似于指针），而非实际的对象列表。

TCL 示例

• 定义集合变量：将与 P 匹配的所有端口存储为集合，并赋给变量 foo

  set foo [get_ports P]


• 显示集合内容：使用 echo 命令可以查看集合的内容，输出的内容为集合句柄

  echo $foo


访问和操作collection

创建集合：

set foo [get_ports p*]

• 将所有以 p 开头的端口加入集合 foo。
• 集合内容示例：{pclk pframe_n pidsel pad[31] ...}

查询集合大小：

sizeof_collection $foo

• 返回集合 foo 的大小，例如：50。

查看集合内容：

query_objects $foo

• 列出集合中所有对象的详细信息。

添加元素到集合：

set pci_ports [add_to_collection $pci_ports [get_ports CTRL*]]

• 原集合 pci_ports 中包含 {DATA[0] DATA[1] DATA[2]}。
• 新增符合条件 CTRL* 的端口后，集合内容变为 {DATA[0] DATA[1] DATA[2] CTRLA CTRLB}。

从集合中移除元素：

set all_inputs_except_clk \\
    [remove_from_collection [all_inputs] [get_ports CLK]]

• 从所有输入端口中移除与 CLK 匹配的端口，生成新的集合。

Filter Collections

在 DC 中，可以通过 filter_collection 和 -filter 选项对集合进行过滤，提取特定的设计对象。

示例

获取名称以 AN 开头的寄存器：

filter_collection [get_cells *] "reg_name =~ AN*"

获取未映射的单元：

filter_collection [get_cells *] "is_mapped != true

获取 dont_touch 属性为 true 的单元：

get_cells * -filter "dont_touch == true"

获取周期小于 10 的时钟：

set fastclks [get_clocks * -filter "period < 10"]

支持的关系操作符

• 等于：==
• 不等于：!=
• 大于/小于：>, <
• 大于等于/小于等于：>=, <=
• 正则匹配：=~
• 非匹配：!~

遍历集合（Iterate Over a Collection）

在 DC 脚本中，可以使用 foreach_in_collection 命令对集合内的对象逐一进行操作。

foreach_in_collection <变量名> <集合> {
    <操作>
}

• <变量名>：表示当前遍历到的对象。
• <集合>：通过 get_* 或 filter_collection 创建的对象集合。
• <操作>：在每次循环中执行的具体命令。
• 示例：输出设计中所有具有层次结构的单元实例名称。

foreach_in_collection cell [get_cells -hier * -filter "is_hierarchical == true"] {
    echo "Instance [get_object_name $cell] is hierarchical"
}

• get_cells -hier *：获取所有层次化单元。

• filter "is_hierarchical == true"：筛选出 is_hierarchical 属性为 true 的单元。

• get_object_name $cell：获取当前单元的名称。

• echo：输出结果。

• 输出结果：

  Instance I_Ablock is hierarchical
  Instance I_CONTROL is hierarchical
  Instance I_Bblock is hierarchical
  ...


Collection VS TCL List

List往往用来存放用户定义的，Collection是DC自己提取出来的东西

Collection 用于访问数据库中的objects，例如设计中的端口、单元、时钟等。访问 objects 时，Collections 相比普通 TCL Lists 更加节省内存。直接与 DC 数据库集成。

• get_*：如 get_ports、get_cells，用于创建 Collection。
• foreach_in_collection：遍历 Collection。
• filter_collection：从 Collection 中筛选符合条件的对象。

TCL List 用于存储用户定义的数据，可以是任意类型的数据集合。

• 通用结构：与 TCL 的其他脚本逻辑兼容。
• 不直接与 DC 数据库交互。
• foreach：用于遍历普通的 List。
