DC(Design Compiler)综合入门(4)-时序约束

本节学习DC中的时序约束

时序路径介绍

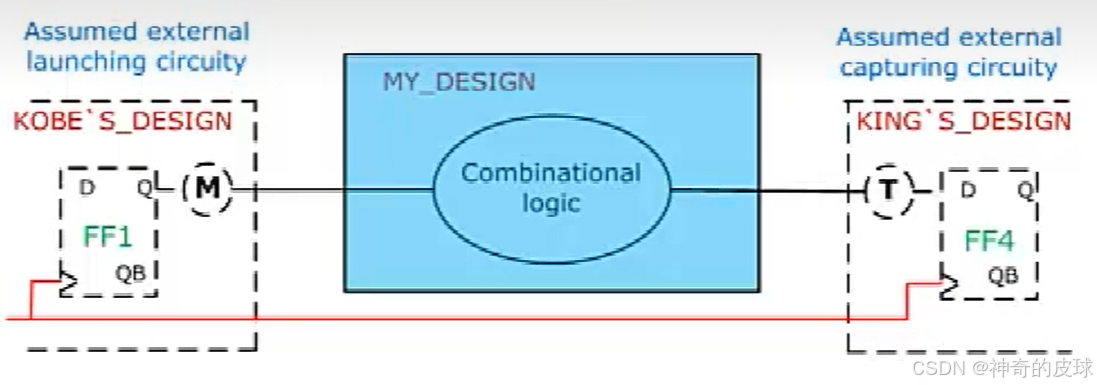

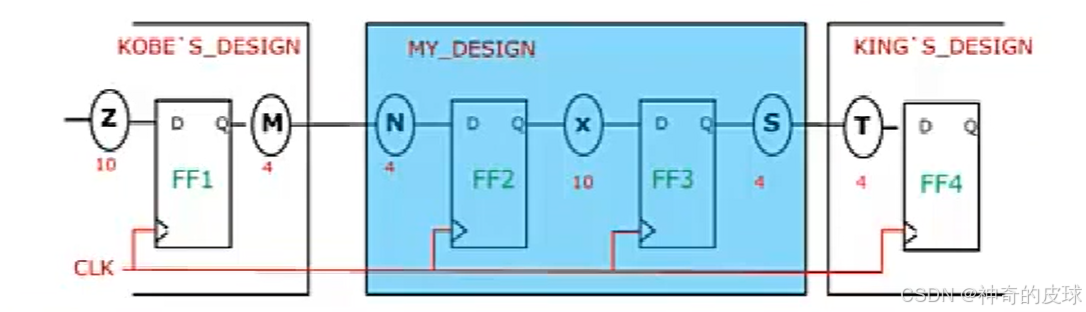

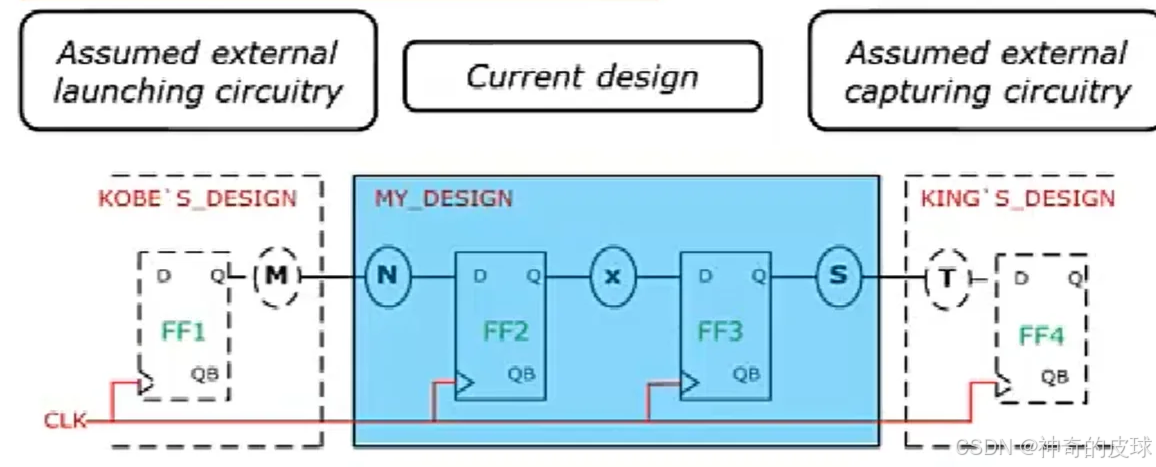

默认情况下,DC将设计假定为一个同步时钟(synchronously-clocked)环境,即Single Clock、Single Cycle or Simplified Environment。并假设外部电路为一个Launching Circuitry(外部启动电路)和一个Capturing Circuitry(外部捕获电路)。Current design 输入的数据来自一个正沿触发的时钟设备(如 FF1),输出数据发送到一个正沿触发的时钟设备(如 FF4)。Current design 内部包含一系列寄存器以及逻辑单元。

在设计综合期间或综合之后,DC 会对设计进行时序分析,将设计分解为多个时序路径(timing paths),DC中所有的时序计算是依赖于path(路径)来进行的,时序路径的起点(Start Point)主要是输入端口(Input Port)和寄存器或触发器的时钟引脚(Clock Pin);终点(End Point)主要是输出端口(Output Port)和时序单元(如寄存器或触发器)的任意输入引脚(不包括时钟引脚)。这些路径都需要时序约束,主要的路径类型有:

  • 寄存器到寄存器路径(Register to Register Path):起点为寄存器 FF 的时钟引脚 CLK,终点为寄存器 FF 的数据引脚 D(反馈路径)。例如上图中的 x

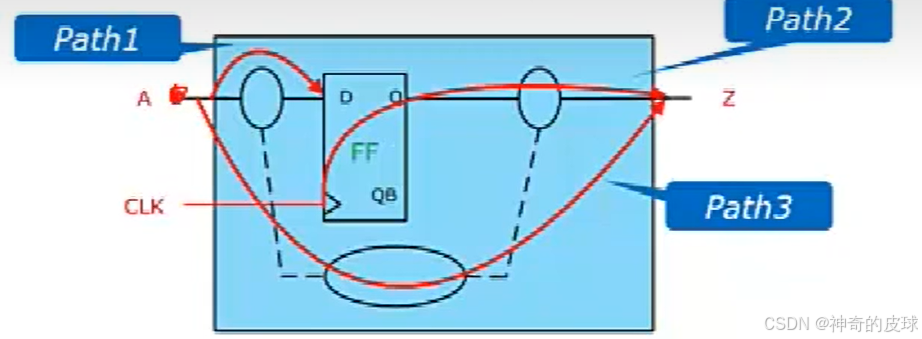

  • 输入逻辑路径(Input Logic Path):例如下图中 Path1,起点为输入端口 A,终点为寄存器 FF 的数据引脚 D
  • 寄存器到输出路径(Register to Output Path):例如下图中 Path 2,起点为寄存器 FF 的时钟引脚 CLK,终点为输出端口 Z

对于下图的Path3这种纯组合逻辑电路,默认情况,DC 不对其进行时序分析。若需要分析时,可以通过虚拟时钟和延迟约束显式地定义路径。

时钟介绍

时钟设置相关命令

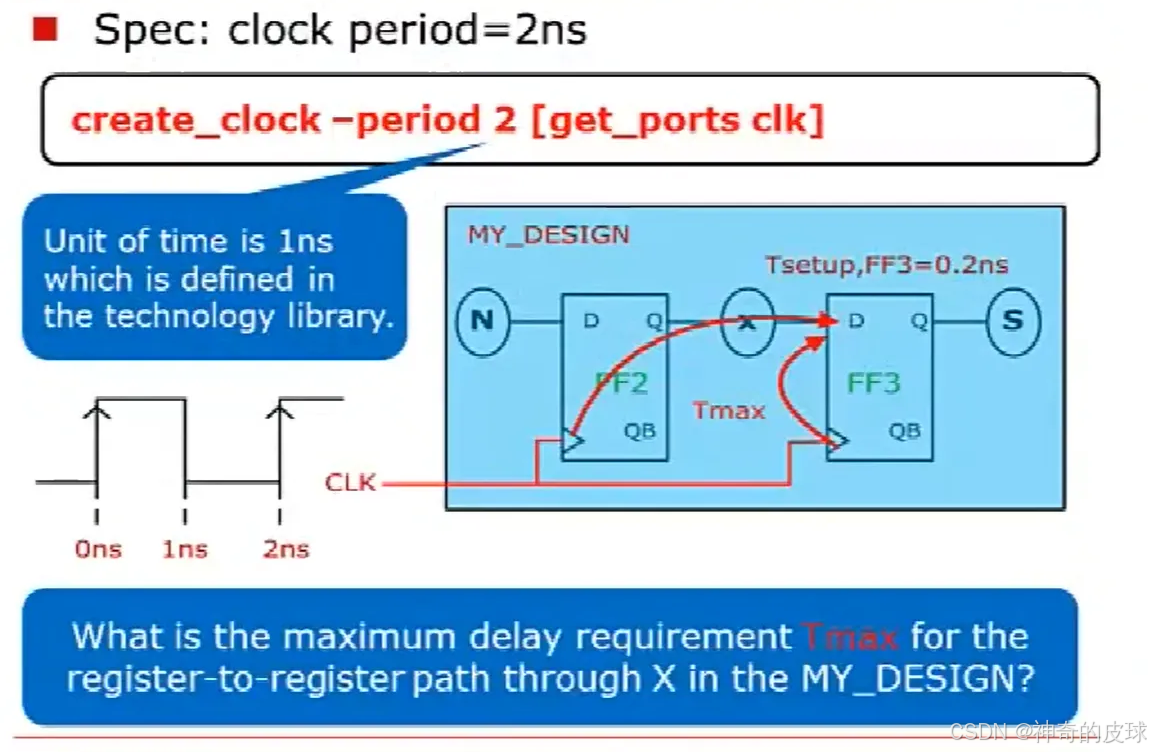

  • 使用以下命令创建一个时钟周期为2ns的CLK,通过[get_ports clk] 绑定时钟信号到 clk 端口。

    create_clock -period 2 [get_ports clk]


默认时钟行为(Default Clock Behavior)

  • 在单时钟设计中,时钟约束应用于寄存器之间的所有时序路径,并确保它们符合单周期(Single-Cycle)和建立时间(Setup Time)的要求。
  • 默认时钟信号在 0ns 上升,且默认占空比为 50%,即时钟高电平和低电平均分时钟周期。
  • DC 假定时钟网络为理想时钟网络(Ideal Clock Network),即使时钟网络连接到许多触发器或锁存器的时钟/使能引脚,也不会考虑额外的缓冲或延迟。时钟信号在切换时假设瞬间完成,即零上升/下降时间;在时钟网络的所有节点上,时钟信号到达时间完全一致,即零偏移(Skew);从时钟源到寄存器的时钟路径无延迟,即零插入延迟(Insertion Delay)
  • 尽管默认假设时钟网络是理想的,但实际设计中需要考虑时钟的偏移、延迟和过渡时间。可以通过建模这些参数,使时钟行为更加接近实际硬件情况,从而提高设计的时序分析精度。

时钟树建模(Model Clock Trees)

  • DC 不负责综合clock buffer trees,时钟树的综合通常由物理设计工具或布局工具完成,这些工具基于实际的单元布局信息来构建时钟树。

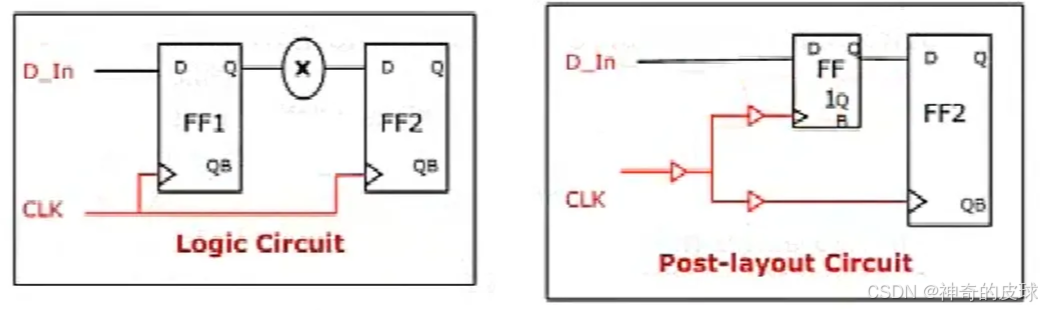

  • 布局前(Pre-Layout)的逻辑电路只假定简单的理想时钟网络,时钟路径未经过复杂优化。在布局阶段(Post-Layout),工具会添加时钟缓冲器,以优化时钟树的性能。

时钟偏移(Clock Skew)

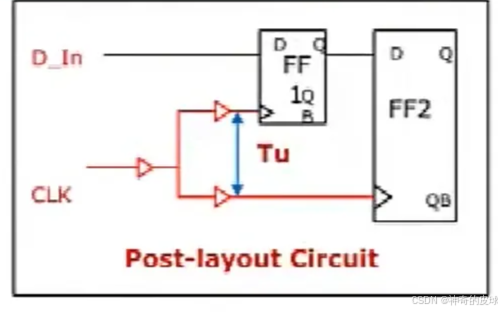

时钟偏移(Clock Skew)是指时钟网络分支之间的最大延迟差异。在综合阶段,可以通过设置 Uncertainty 来建模时钟偏移,同时还可以包括Clock Jitter(时钟抖动),即时钟信号由于噪声或其他因素引起的周期波动;Margin Effects(余量效应),即为设计安全性额外分配的时间裕量。

使用命令 set_clock_uncertainty 来定义时钟偏移:

set_clock_uncertainty -setup Tu [get_clocks clk]
  • setup Tu:为建立时间路径设置不确定性(例如Tu为不确定性的值)。
  • [get_clocks clk]:应用到特定的时钟对象(这里是 clk)。

set_clock_uncertainty and setup timing举例

  1. 创建时钟

    create_clock -period 2 [get_ports clk]

  2. 设置时钟不确定性

    set_clock_uncertainty -setup 0.14 [get_clocks clk]

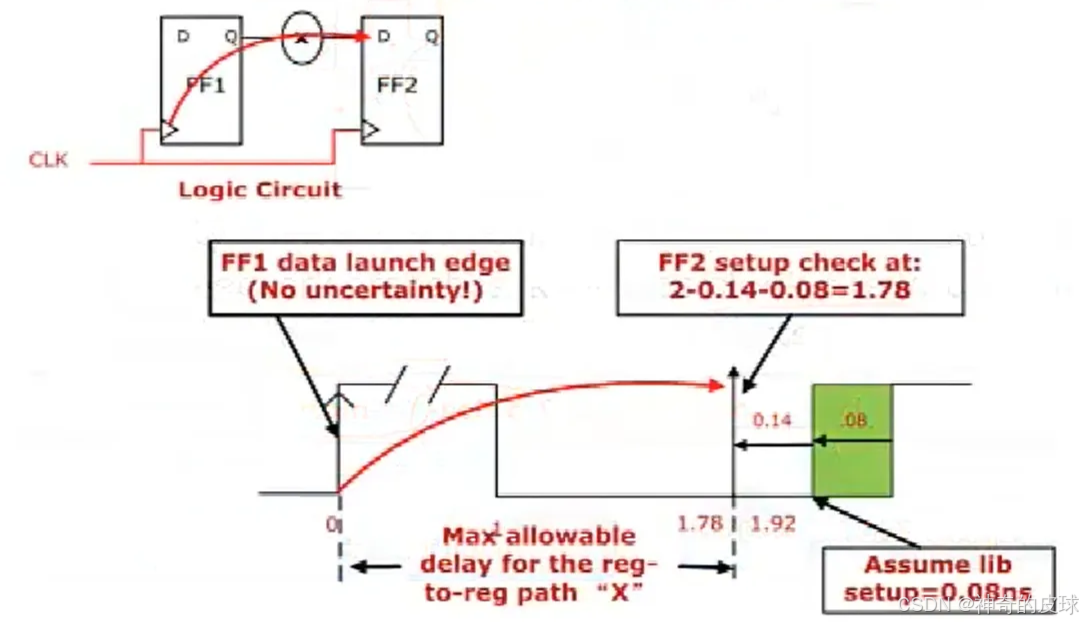

图中数据从寄存器 FF1 的输出端发起。通过逻辑路径传播到寄存器 FF2 的数据端(D),数据必须在时钟信号到达 FF2 的捕获边沿前稳定。时钟周期(2ns) 被分为三个部分,clock_uncertainty(0.14ns)、setup time(0.08ns)、剩余时间即为寄存器到寄存器路径的最大延迟。

Tmax = clk_period - clock_uncertainty - setup_time
     = 2 - 0.14 - 0.08
     = 1.78ns

故最大允许延迟必须小于等于 1.78ns。

时钟的延迟

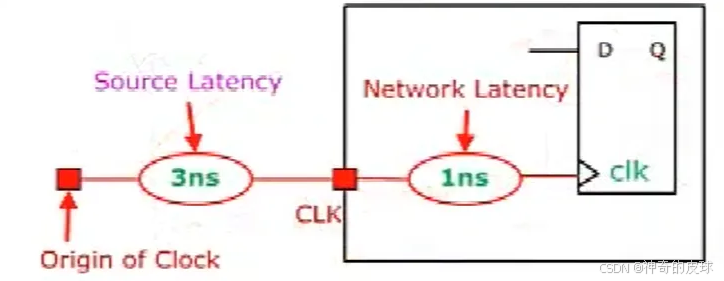

时钟的延迟(Latency)一般分为Network Latency(网络延迟)和Source Latency(源延迟)。

Network Latency 是从create_clock指定的端口或引脚到寄存器时钟引脚之间的平均内部延迟。

Source Latency是从时钟的物理来源(如时钟生成器或外部晶振)到create_clock端口或引脚的延迟,可以应用于理想时钟(pre-layout)或传播时钟(post-layout)。

常用命令

  1. 创建时钟:为端口 clk 创建一个周期为 10ns 的时钟信号。

    create_clock -period 10 [get_ports clk]

  2. 设置源延迟:为时钟 clk 设置 3ns 的最大源延迟。

    set_clock_latency -source -max 3 [get_clocks clk]

  3. 设置网络延迟:为时钟 clk 设置网络延迟。

    set_clock_latency -max [get_clocks clk]

  4. 设置传播时钟(可选):用于指定 clk 为传播时钟(post-layout 时钟)。

    set_propagated_clock [get_clocks clk]


在Pre-layout 阶段,通常假设时钟网络理想无延迟(Ideal Clock),此时使用 set_clock_latency 命令为设计添加源延迟和网络延迟的模型值。

在Post-layout 阶段,时钟网络已完成布局,此时使用 set_propagated_clock 命令,将实际传播的延迟应用到设计。

时钟转换时间(Clock Transition Time)

时钟转换时间用于描述寄存器时钟引脚(Clock Pins)上的时钟波形的上升时间和下降时间。

set_clock_transition Tt [get_clocks clk]
  • Tt:时钟转换时间的值。
  • [get_clocks clk]:将转换时间设置到指定的时钟 clk 上。

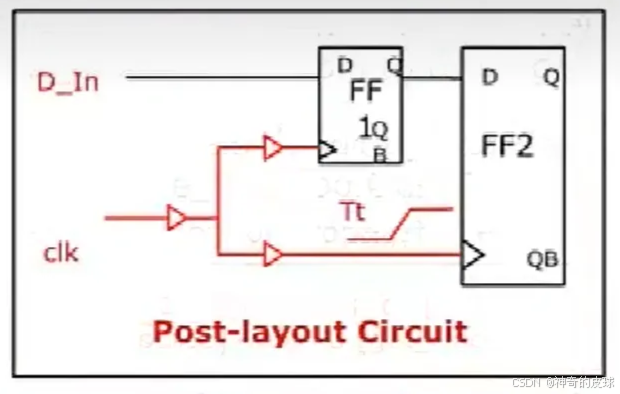

在寄存器 FF1 和 FF2 的时钟引脚上,Tt 是指时钟信号从低电平到高电平(上升时间)或从高电平到低电平(下降时间)的持续时间。

布局前(Pre-Layout)和布局后(Post-Layout)的时钟约束

布局前(Synthesis Constraints),设置理想的时钟模型,用于综合阶段。

常用命令:

create_clock -p 5 -n MCLK clk
set_clock_uncertainty -setup 0.5 MCLK
set_clock_transition 0.08 MCLK
set_clock_latency -source -max 4 MCLK
set_clock_latency -max 2 MCLK
  • create_clock:定义时钟周期为5ns。
  • set_clock_uncertainty:设置时钟不确定性为0.5ns。
  • set_clock_transition:定义时钟转换时间为0.08ns。
  • set_clock_latency:分别设置源延迟和网络延迟。

布局后(Post-CTS STA Constraints),即在时钟树综合(Clock Tree Synthesis, CTS)后,建模实际的时钟行为。

常用命令:

create_clock -p 5 -n MCLK clk
set_clock_uncertainty -setup 0.2 MCLK
set_clock_latency -source -max 4 MCLK
set_propagated_clock MCLK
  • set_clock_uncertainty:不确定性减少到0.2ns(更精准)。
  • set_propagated_clock:设置时钟为传播时钟,以反映实际的布局影响。

输入输出路径的时序约束

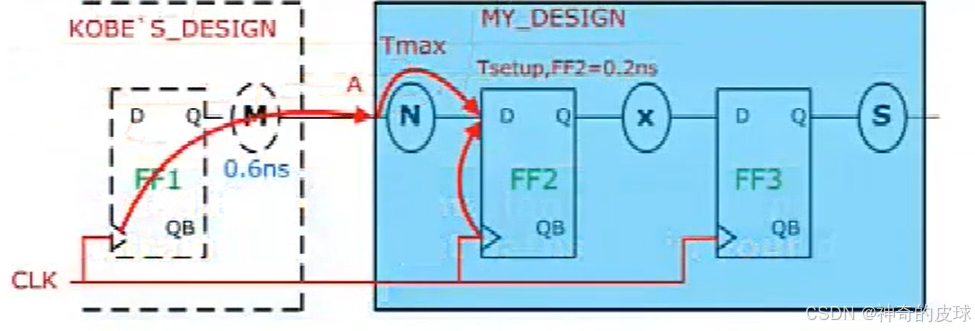

设置输入路径的时序约束

定义时钟周期为 2 ns

create_clock -period 2 [get_ports clk]

设置时钟不确定性

set_clock_uncertainty -setup 0.3 [get_clocks clk]

设置输入端口A的最大输入延迟为 0.6ns,表示数据从时钟的触发边沿到达A 的时间

set_input_delay -max 0.6 -clock clk [get_ports A]

时序分析与计算

时钟周期为 2 ns,扣除clock_uncertainty 0.3 ns,FF2 的建立时间 Tsetup 为 0.2 ns,外部输入延迟为 0.6 ns。

输入路径的最大允许延迟 Tmax = 2 − 0.3 − 0.2 − 0.6 = 0.9 ns

设置输出路径的时序约束

定义时钟周期为 2 ns

create_clock -period 2 [get_ports clk]

设置时钟不确定性

create_clock -period 2 [get_ports clk]

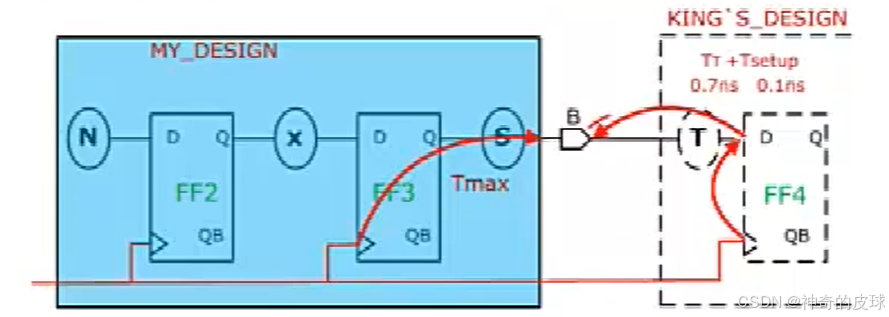

设置输出端口B的最大输出延迟为 0.8ns,表示数据在时钟触发边沿到达 KING’S DESIGN 的时间。

set_output_delay -max 0.8 -clock clk [get_ports B]

时序分析与计算

时钟周期为 2 ns,扣除 clock_uncertainty 0.3 ns,KING'S DESIGN 中寄存器 FF4 的建立时间为 0.1 ns。,外部延迟为 0.8 ns。

输出路径最大允许延迟 Tmax = 2 − 0.3 − 0.1 − 0.8 = 0.9 ns

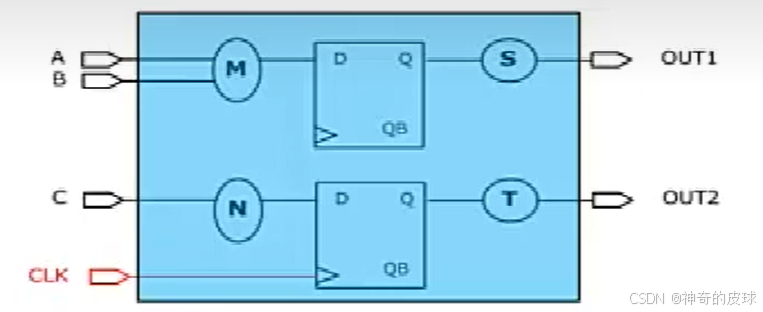

对多个输入和输出端口设置时序约束

输入端口的时序约束

对除 CLK 之外的所有输入端口设置相同的输入延迟约束。

set_input_delay -max 0.5 -clock CLK \\
[remove_from_collection [all_inputs] [get_ports CLK]]

[all_inputs]:获取设计中所有的输入端口集合(包括 A, B, C, CLK)。

[get_ports CLK]:获取时钟端口 CLK

remove_from_collection:从所有输入端口集合中移除时钟端口 CLK,生成仅包含 A, B, C 的集合。

set_input_delay -max 0.5 -clock CLK:对集合中的所有输入端口设置输入延迟约束,延迟值为 0.5ns,参考时钟为 CLK

输出端口的时序约束

set_output_delay -max 1.1 -clock CLK [all_outputs]

[all_outputs]:获取设计中所有的输出端口集合(OUT1, OUT2)。

set_output_delay -max 1.1 -clock CLK:对集合中的所有输出端口设置输出延迟约束,延迟值为 1.1ns,参考时钟为 CLK

如何对不同端口设置不同的时序约束

set_input_delay -max 0.5 -clock CLK [all_inputs]
set_input_delay -max 0.8 -clock CLK [get_ports C]
remove_input_delay [get_ports CLK]
  • 此处为输入端口 C 单独设置一个新的输入延迟约束,最大延迟为 0.8ns,参考时钟为 CLK
  • 第二条命令会覆盖端口 C 在第一步中的设置。
  • 移除时钟端口 CLK 的输入延迟约束。

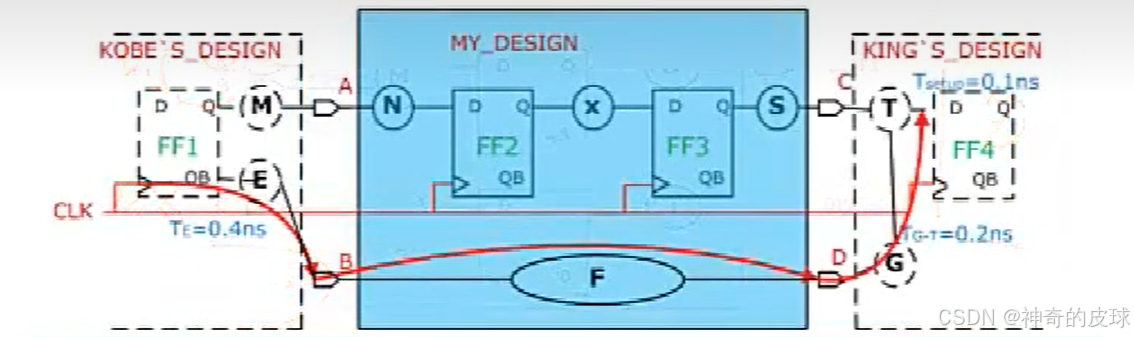

约束组合逻辑路径

create_clock -period 2 [get_ports CLK]
set_clock_uncertainty -setup 0.3 [get_clocks CLK]

设置输入延迟

set_input_delay -max 0.4 -clock CLK [get_ports A]

为输入端口B设置最大输入延迟0.4ns,参考时钟为CLK0.4ns对应KOBE'S DESIGN的输入延迟Te

设置输出延迟

set_output_delay -max 0.3 -clock CLK [get_ports B]

为输出端口D设置最大输出延迟0.3ns,参考时钟为CLK0.3ns由以下计算得出:

  • TgKING'S DESIGN的输出延迟):0.2ns
  • FF4Tsetup0.1ns
  • 输出总延迟为:0.2 + 0.1 = 0.3ns

TF,max = period − clock_uncertainty − input_delay − output_delay = 1.0ns

纯组合设计的约束(虚拟时钟)

设计的特殊之处

  • MY_DESIGN是一个纯组合逻辑设计,没有内部寄存器。
  • 输入信号由外部的触发器FF1KOBE'S DESIGN)发出。
  • 输出信号被外部的触发器FF4KING'S DESIGN)捕获。
  • 时序约束完全依赖于输入触发器(launch edge)和输出触发器(capture edge)的时钟行为。

对于纯组合设计,要用虚拟时钟来进行约束。虚拟时钟是一个不连接到当前设计中的任何端口或引脚的时钟,它仅作为输入或输出延迟的参考。创建虚拟时钟会在DC的内存中生成一个具有用户指定名称的时钟对象。

create_clock -name VCLK -period 2

name VCLK:

  • 为虚拟时钟指定名称,必须明确命名。
  • 名称有助于区分虚拟时钟与设计内的实际时钟。

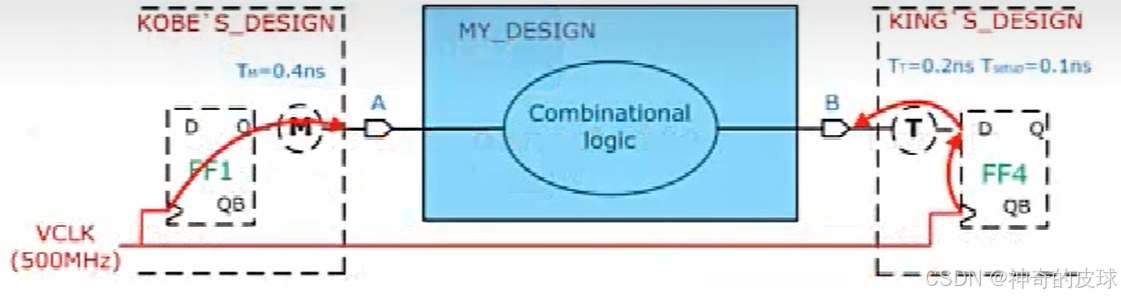

纯组合逻辑路径设置时序约束举例

  1. 创建虚拟时钟:定义虚拟时钟VCLK,作为组合逻辑路径输入/输出延迟的参考。

    create_clock -period 2 -name VCLK

  2. 设置时钟不确定性:包含时钟偏斜(skew)、抖动(jitter)等影响。

    set_clock_uncertainty -setup 0.3 [get_clocks VCLK]

  3. 设置输入延迟:考虑输入信号从外部FF1到组合逻辑的延迟。

    set_input_delay -max 0.4 -clock VCLK [get_ports A]

  4. 设置输出延迟:考虑输出信号从组合逻辑到外部FF4的延迟。

    Toutput_delay = Tt + Tsetup = 0.2ns + 0.1ns = 0.3ns

    set_output_delay -max 0.3 -clock VCLK [get_ports B]


时间预算(Time Budgeting)

当前设计(MY_DESIGN)中,来自上游模块(KOBE'S DESIGN)的输入延迟未知。发送到下游模块(KING'S DESIGN)的输出建立时间或需求未知。需要进行时间预算,合理分配时钟周期的时间,确保时序路径满足设计规范。

  • 将整个时钟周期(如 10 ns 或 100 MHz)划分给输入延迟、组合逻辑延迟和输出延迟。

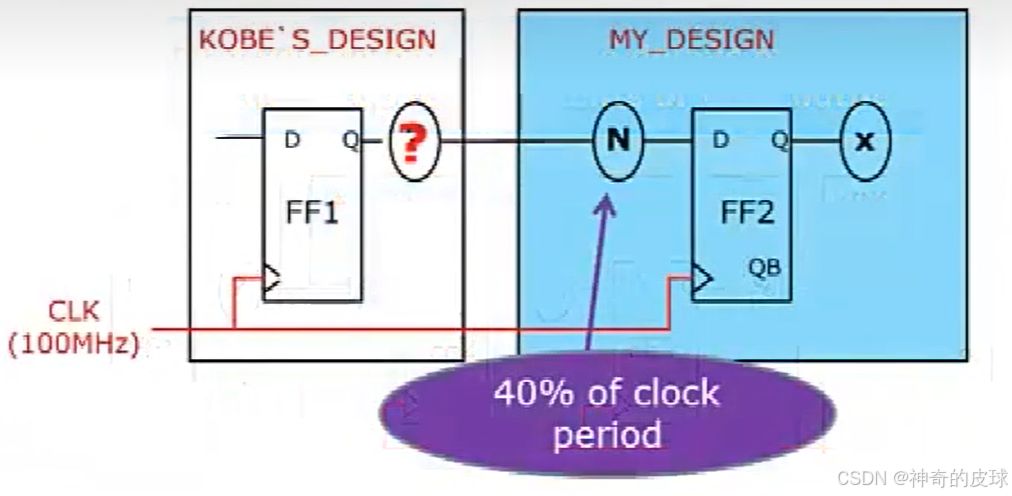

  • 图中展示了一个例子,输入路径(FF1MY_DESIGN 的输入端口 N)分配了时钟周期的 40%。

  • 剩余的时钟时间将被分配给其他路径。

  1. 假设约束值:

    • 在输入和输出延迟未知时,假设合理的延迟值用于设计分析。
    • 通过合理假设,确保设计可以实现,并在后续阶段调整假设值。
  2. 时间预算的分配举例:

  • 脚本 time_budget.tcl 定义了一个通用的时间预算,适用于 MY_DESIGNKOBE_DESIGNKING_DESIGN

    create_clock -period 10 [get_ports CLK]
    set_input_delay -max 6 -clock CLK [all_inputs]
    remove_input_delay [get_ports CLK]
    set_output_delay -max 6 -clock CLK [all_outputs]


这里set_input_delay为6ns,那么N就是4ns,如果每个模块都这么去约束,两个模块相连时中间将剩下20%余量留给clk_to_q和setup_time

时序约束总结

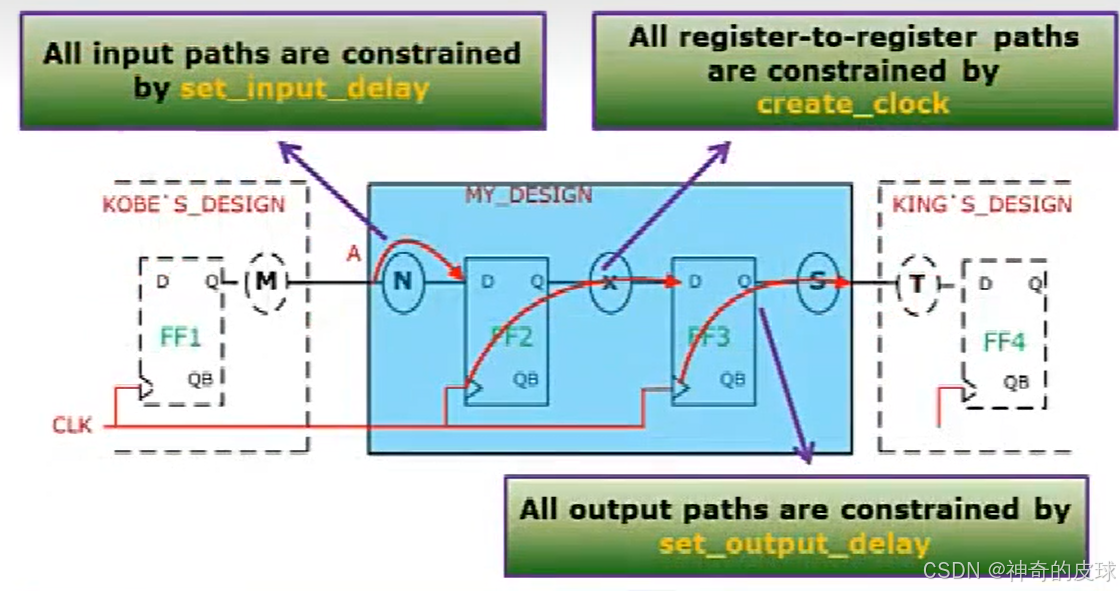

输入路径、寄存器路径、输出路径分别由以下命令约束:

  • 输入路径:set_input_delay
  • 寄存器路径:create_clock
  • 输出路径:set_output_delay

时序预算的逻辑:

  • 用户需要指定外部逻辑使用的时间,例如输入延迟和输出延迟。
  • 设计工具(如 DC)会基于输入和输出延迟,计算剩余时间供内部逻辑使用。
