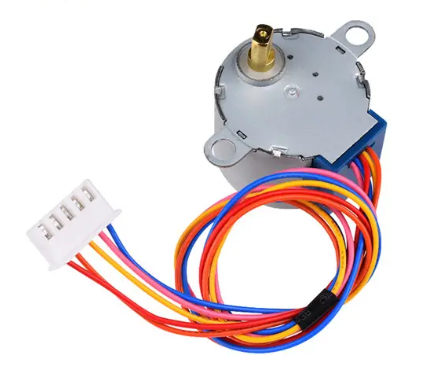

一、实物图(四相五线步进电机,型号:28BYJ-48-5V)

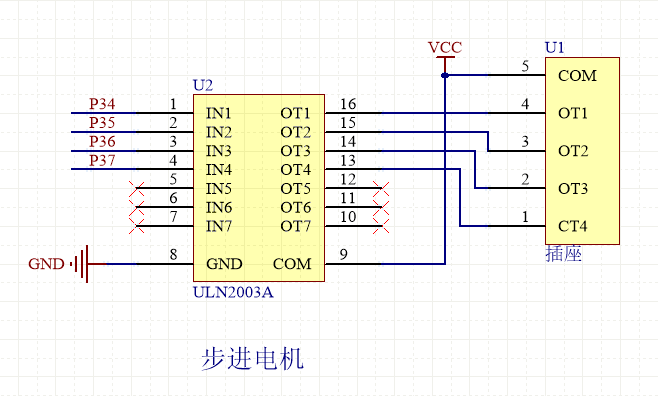

二、原理图
编号 | 名称 | 功能 |
1 | IN1 | 脉冲输入端 |
2 | IN2 | 脉冲输入端 |
3 | IN3 | 脉冲输入端 |
4 | IN4 | 脉冲输入端 |
8 | GND | 电源地 |
9 | COM | 续流二极管负极的公共端,接电源正 |
13 | OT4 | 脉冲输出端 |
14 | OT3 | 脉冲输出端 |
15 | OT2 | 脉冲输出端 |
16 | OT1 | 脉冲输出端 |
三、简介(工作原理)
步进电机是一种将电脉冲信号转换成相应角位移或线位移的电动机。每输入一个脉冲信号,转子就转动一个角度或前进一步,其输出的角位移或线位移与输入的脉冲数成正比,转速和角加速度与脉冲频率成正比(在非超载的情况下)。因此,步进电动机又称脉冲电动机。步进电机作为一种可控制用的特种电机,利用其没有累计误差的特点,广泛的用于各种开环控制。
四、步进电机分类
1、按励磁方式分为:磁阻式(VR)、永磁式(PM)和混磁式(HS);
磁阻式(又称反应式),定子上有绕组、转子由软磁材料组成。结构简单、成本低、步距角小,可达1.2°、但动态性能差、效率低、发热大
