Quartus使用逻辑

用了这么久的quartus了，一直都是跟着ppt做，云里雾里的，今天准备总结一些quartus的使用逻辑，个人总结，欢迎勘误（>_<)

1.建立工程文件

这里注意选择设备型号不要出错，不过出错了后面也可以改。

这里以我学校的要求为例，不同学校的设备可能不一样

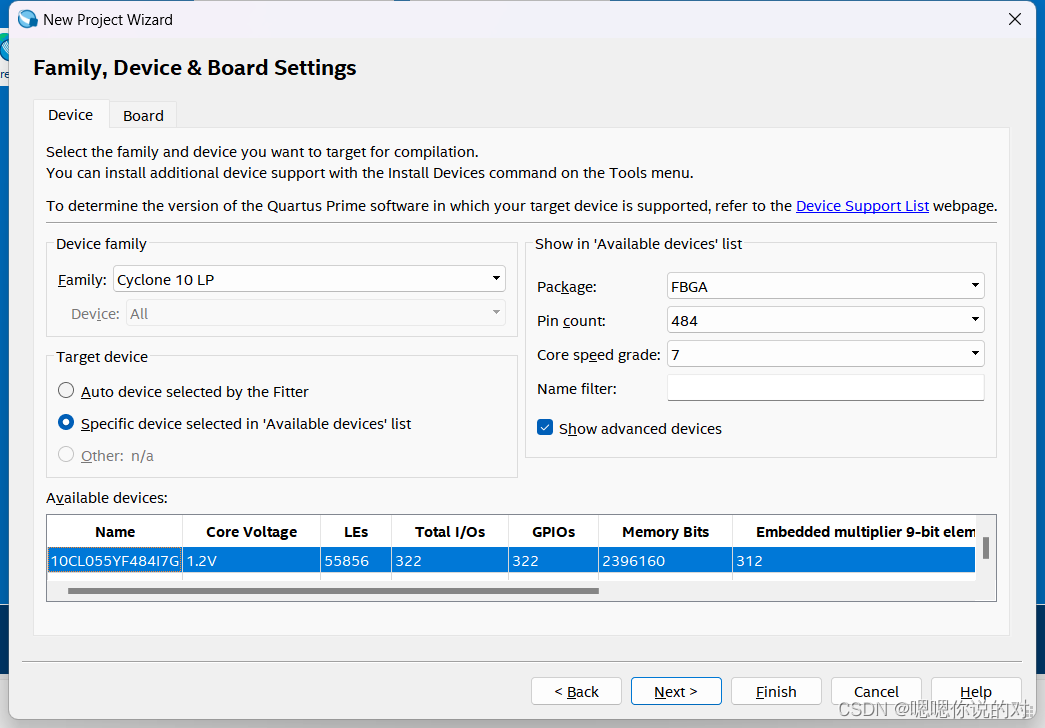

设备选择界面，后面的一直点next就行

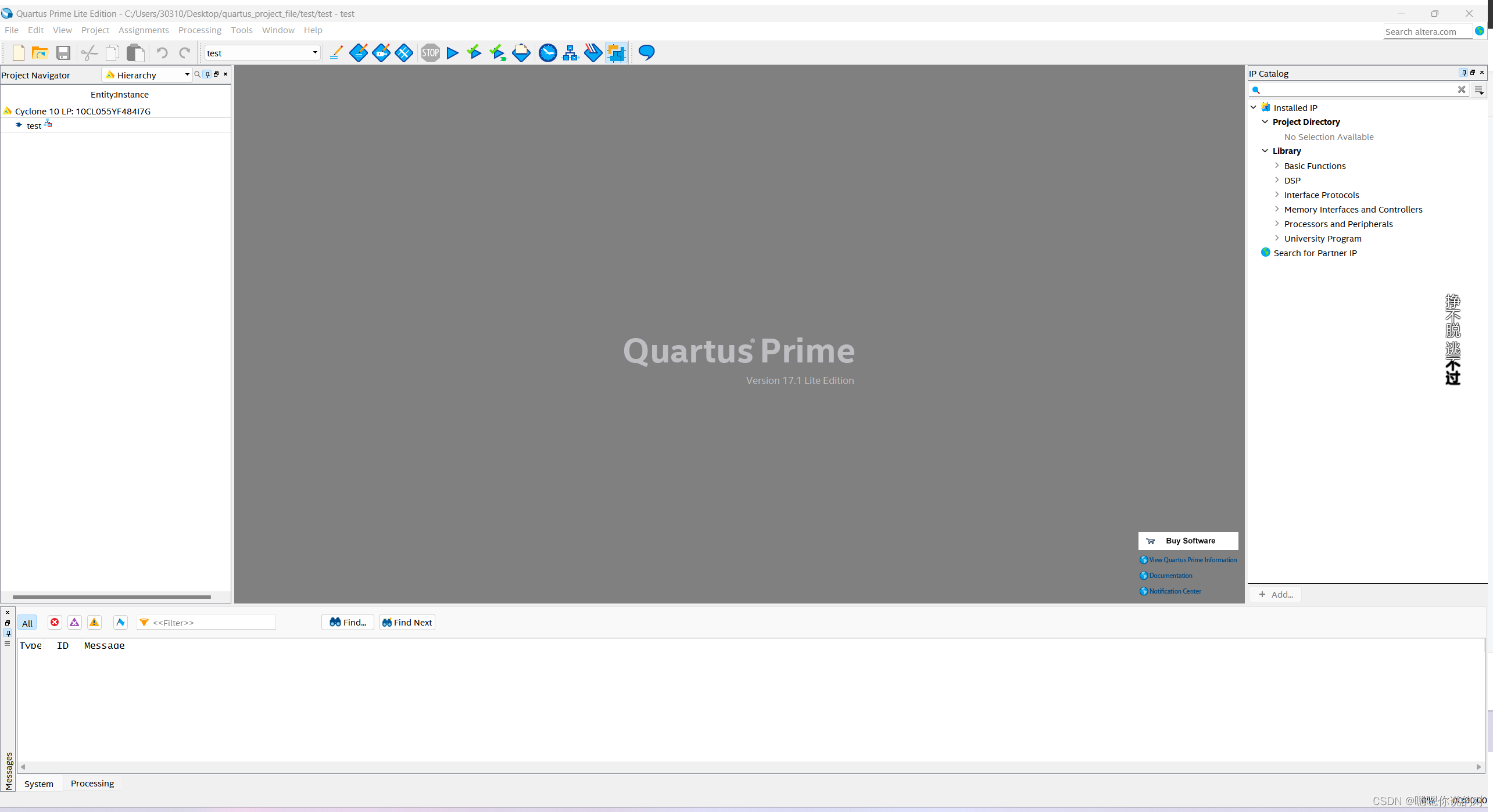

建立好工程文件后就是这个界面：

 2.添加元器件来实现某种功能

首先得建立一个原理图文件，Block Diagram/Schematic File

 然后往原理图中添加元器件，有两种方法：

（1）使用自带的元器件

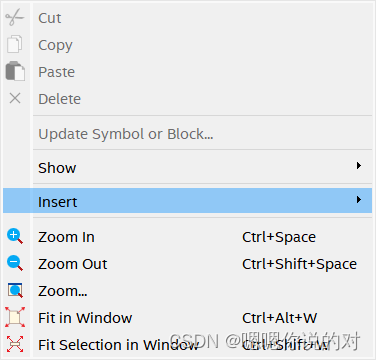

               右键insert选择symbol

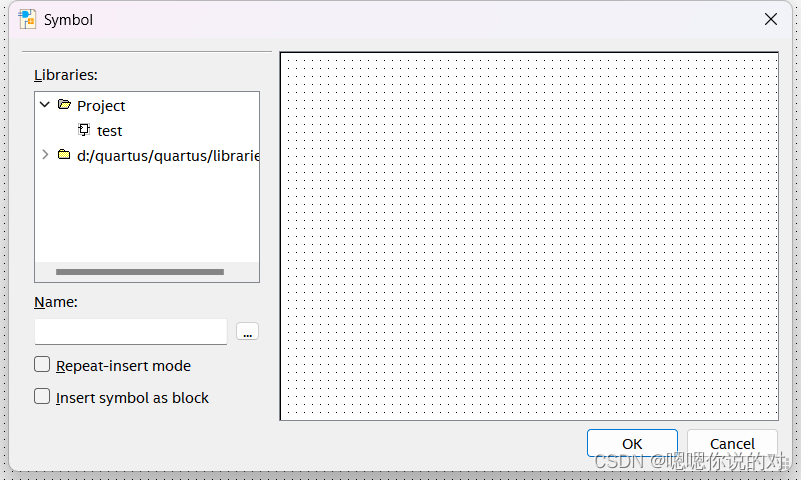

 然后选择你需要的元器件就好了

   (2）使用Verilog HDL 语言自定义元器件

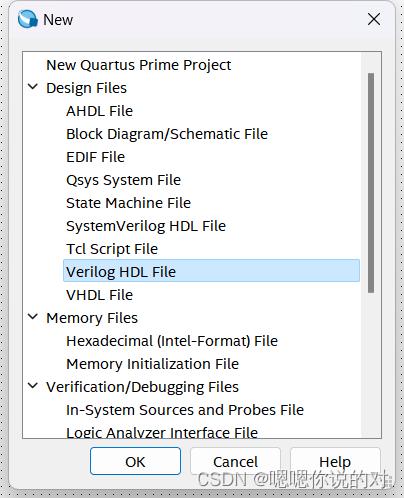

首先新建一个Verilog HDL文件来写代码

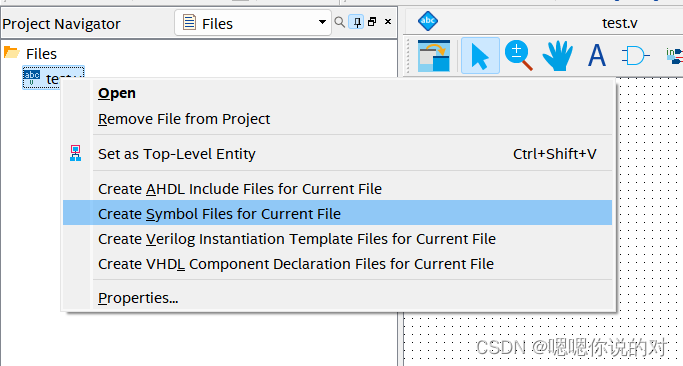

 写完之后了保存为.v文件，之后找到该文件，右键选择creat symbol files for the current file



 然后你就可以在原理图文件中添加这个元器件了

 3.编译运行试试

点击那个三角标，绿色的

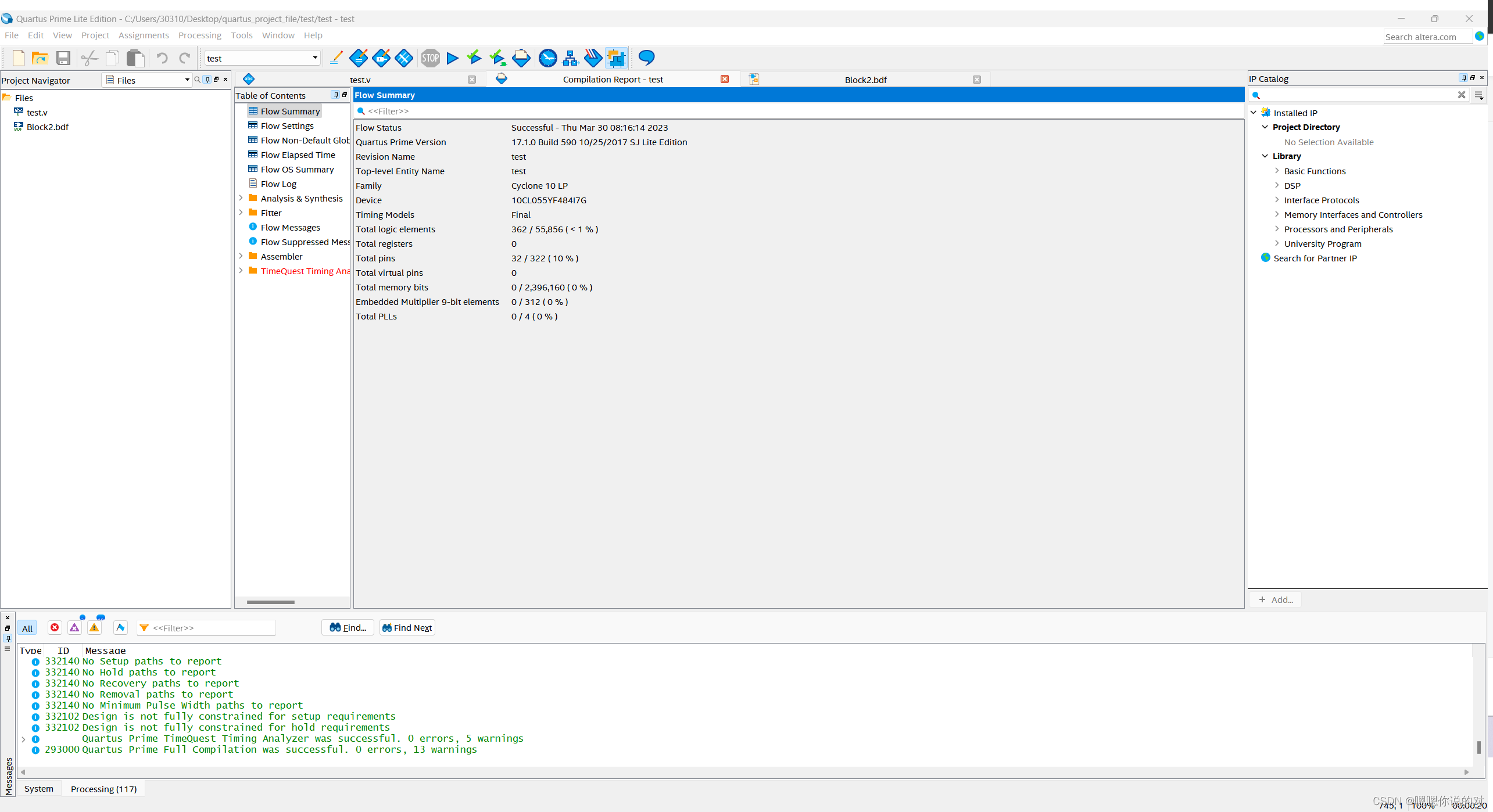

 这是编译通过之后的界面

4.波形仿真

用来判断原理图有没有出错

自行百度

5.引脚绑定

就是将原理图中的输入输出端口映射到你的实验箱上

自行百度

6.将项目下载到实验箱

自行百度
