模电（郑益慧）_笔记4 二极管的直流等效电路

一、二极管的主要参数

1.最大整流电流：I_F

• 二极管长期工作时，所能够通过的正向平均电流的最大值；
• 代表着二极管工作时的功率；（P = UI）

2.最高反向工作电压：U_R

• U_R < U_BR (U_R 大约为U_BR 的50%)

3. 未击穿时的反向电流:I_R

• I_R 越小，反向截至的特性越好；

4.最高工作频率（或上限频率）f_M

• 二极管上PN结有结电容（由势垒电容和扩散电容构成），非常小，pf级；

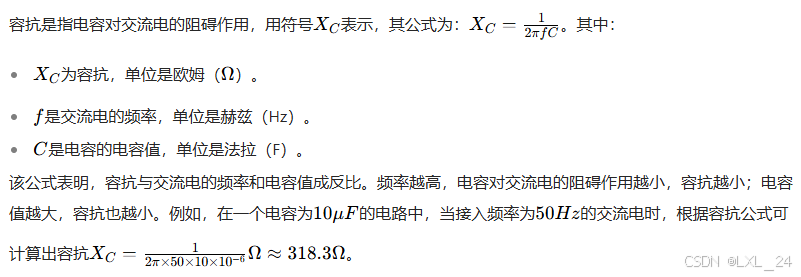

• 当频率不断增加时，PN结电容的容抗不断减小，当容抗小于一定程度时，二极管近似导通，其单向导电性将会被破坏；

二、二极管的等效电路

1.等效电路的概念

一个元器件的等效电路是把非线性元件用其他线性元件表述出来。

• 外特性等效：即电压和电流之间的关系等效（有一定使用条件）；
• 物理等效：根据物理原理，用其他线性元件来替代。实用性更大，可以近似的认为是实际元件的替代品。

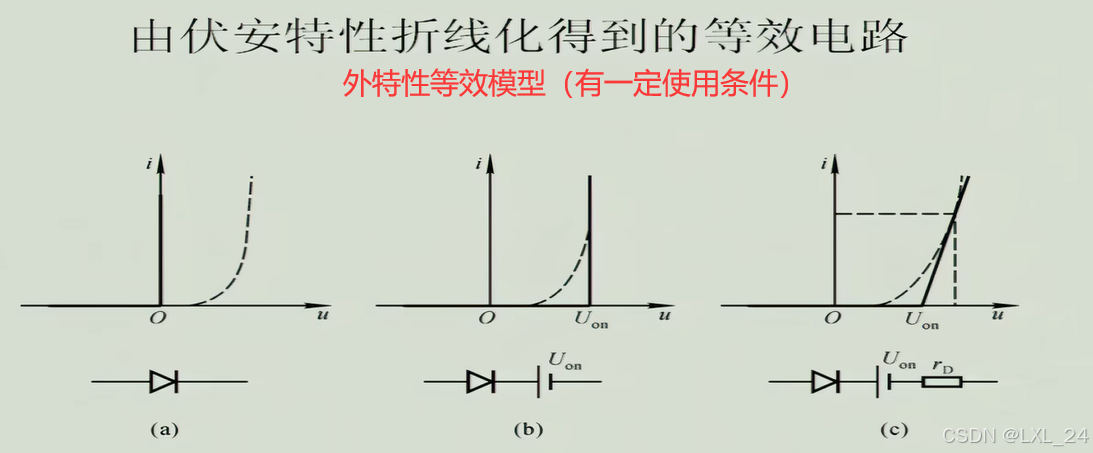

2.二极管的外特性直流等效电路（伏安特性折线化）

• 图（a）为理想二极管模型；
• 图（b）为理想二极管+电源模型（最常用的等效模型）
• 图（c）为理想二极管+电源+电阻模型（更接近实际的模型）

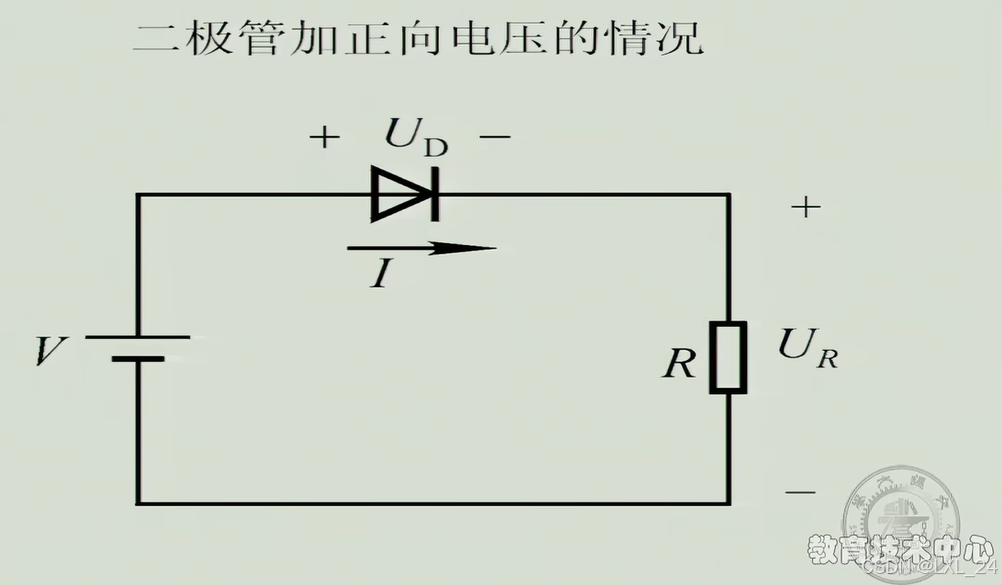

• 上图中电路采用理想二极管模型时，电路中的电流I = V / R；
• 上路中电路采用理想二极管+电源模型时
  • V > U_D 时，I = （V - U_D ） / R；
  • V < U_D 时，I = 0；
