一、技术原理深度解析

1.1 CAN消息帧结构

CAN总线消息帧分为四种类型：数据帧、远程帧、错误帧、过载帧。以数据帧为例，其标准格式如下：

标准CAN 2.0A帧结构

字段	描述
仲裁字段（11位ID）	消息优先级标识
控制字段	数据长度码（DLC）
数据字段（0-8字节）	实际传输数据
CRC字段（15位）	校验和，确保数据完整性
应答位	接收节点确认标志

扩展CAN 2.0B帧结构
与标准帧相比，扩展帧支持29位ID，增加SRR和IDE位，兼容更复杂的应用场景。

1.2 总线仲裁机制

当多个节点同时发送消息时，CAN总线通过非破坏性逐位仲裁解决冲突：

1. 所有节点在发送时监控总线电平；
2. 若节点发送隐性位（逻辑1）但检测到显性位（逻辑0），则立即停止发送并转为接收模式；
3. ID越小，优先级越高（显性位覆盖隐性位）。

1.3 物理层关键参数

• 电平标准：
  • 显性电平（逻辑0）：CAN_H=3.5V，CAN_L=1.5V（电位差2V）；
  • 隐性电平（逻辑1）：CAN_H=CAN_L=2.5V（电位差0V）。
• 终端电阻：总线两端需接120Ω电阻，避免信号反射。

---

1.4 错误帧与过载帧

• 错误帧：当节点检测到协议违规（如CRC校验失败）时，发送6位显性位组成的错误标志，强制所有节点终止当前传输。
• 过载帧：用于指示节点繁忙，但因现代控制器优化，实际已弃用。

2. **明确远程帧的局限性**：
```markdown
**远程帧使用场景**：
- 理论用于请求数据响应，但汽车行业普遍采用周期性数据帧轮询替代；
- 实际开发中需注意控制器是否支持自动响应远程帧。

3. 细化仲裁流程图：

   graph LR
       A[节点A发送ID=0x100] --> B[逐位比较ID]
       C[节点B发送ID=0x200] --> B
       B -->|ID首位：0（显性） vs 1（隐性）| D[节点A继续发送]
       B -->|节点B检测到显性位，退出仲裁| E[节点B等待重试]


---

二、实战优化案例

2.1 终端电阻配置问题

问题现象：总线通信不稳定，波形出现振铃。
优化步骤：

1. 检查总线两端是否接入120Ω电阻；
2. 使用示波器测量信号波形，确保显性/隐性电平符合标准。

效果验证：

配置前	配置后
波形振铃明显	信号平滑无反射

2.2 波特率与通信距离的权衡

• 1Mbps：最大通信距离约40米，适用于车内短距离高速通信；
• 125kbps：通信距离可达500米，适合工业控制场景。

公式参考：
[ \text{最大距离} \approx \frac{\text{信号传播速度}}{\text{波特率}} \times \text{采样点比例} ]

---

1. 补充终端电阻配置警告：

   **避坑提示**：
   - 单节点测试时若省略终端电阻，可能导致信号反射，长期使用损坏控制器；
   - 推荐使用双120Ω电阻（总线两端各一个）。


2. 修正波特率公式为表格：

   **波特率与通信距离对照表**
   | 波特率   | 最大通信距离 | 适用场景          |
   |----------|--------------|-------------------|
   | 1 Mbps   | 40米         | 车内ECU通信       |
   | 125 kbps | 500米        | 工业控制系统      |
   | 10 kbps  | 6公里        | 远距离低速监测    |


---

三、扩展与避坑指南

3.1 常见误区

1. 忽略终端电阻：导致信号反射，通信错误率上升；
2. 误用远程帧：汽车行业普遍采用数据帧轮询替代远程帧；
3. ID分配不合理：未按业务优先级分配ID，导致低优先级消息长期阻塞。

   **案例**：
   - 刹车信号（高优先级）应分配ID=0x01；
   - 空调控制（低优先级）分配ID=0x100。


3.2 互动提问

> **投票**：你在CAN总线调试中遇到过哪些问题？
> - [ ] 信号反射（终端电阻缺失）
> - [ ] ACK无应答（节点离线）
> - [ ] 仲裁失败（ID分配不合理）

---

总结与资源推荐

1. 核心结论：
   • 总线仲裁机制是CAN实时性的核心保障；
   • 物理层配置需严格遵循ISO 11898标准。
2. 学习资源：
   • ISO 11898-2标准文档
   • CAN分析工具推荐：Vector CANoe、PCAN-USB Pro.
3. 关联标签：
   CAN总线 汽车电子 嵌入式开发 工业控制 硬件设计

---

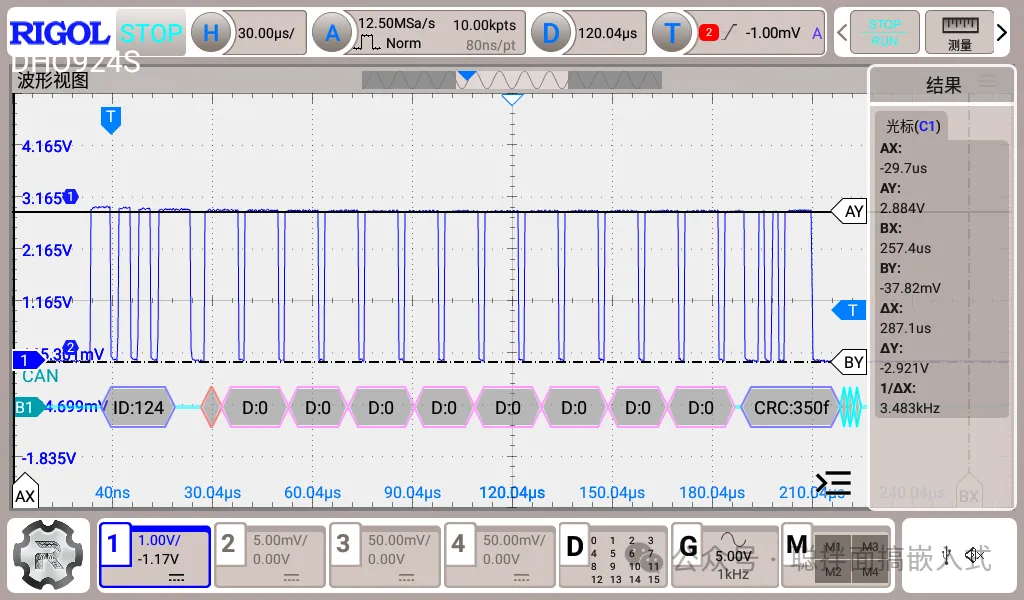

示波器实测CAN_H与CAN_L波形（显性/隐性电平）

---
