一.认识示波器

上图中在下面的仪器为示波器，下面的仪器为信号发生器。
信号发生器的作用是模拟信号的发生源将信号输出。
示波器的作用是接收信号并通过显示屏显示并方便使用者观察信号的参数。

二.是用示波器

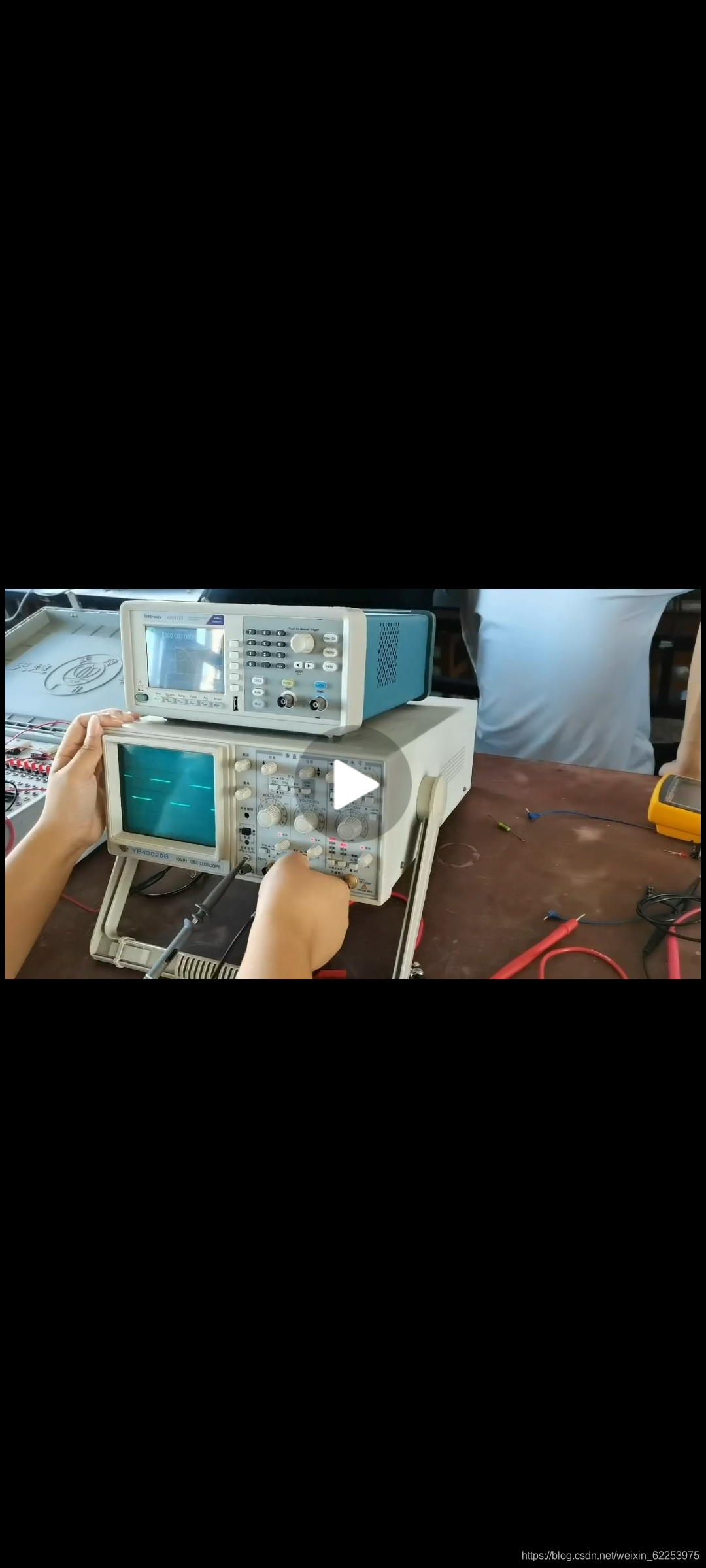

1.校准

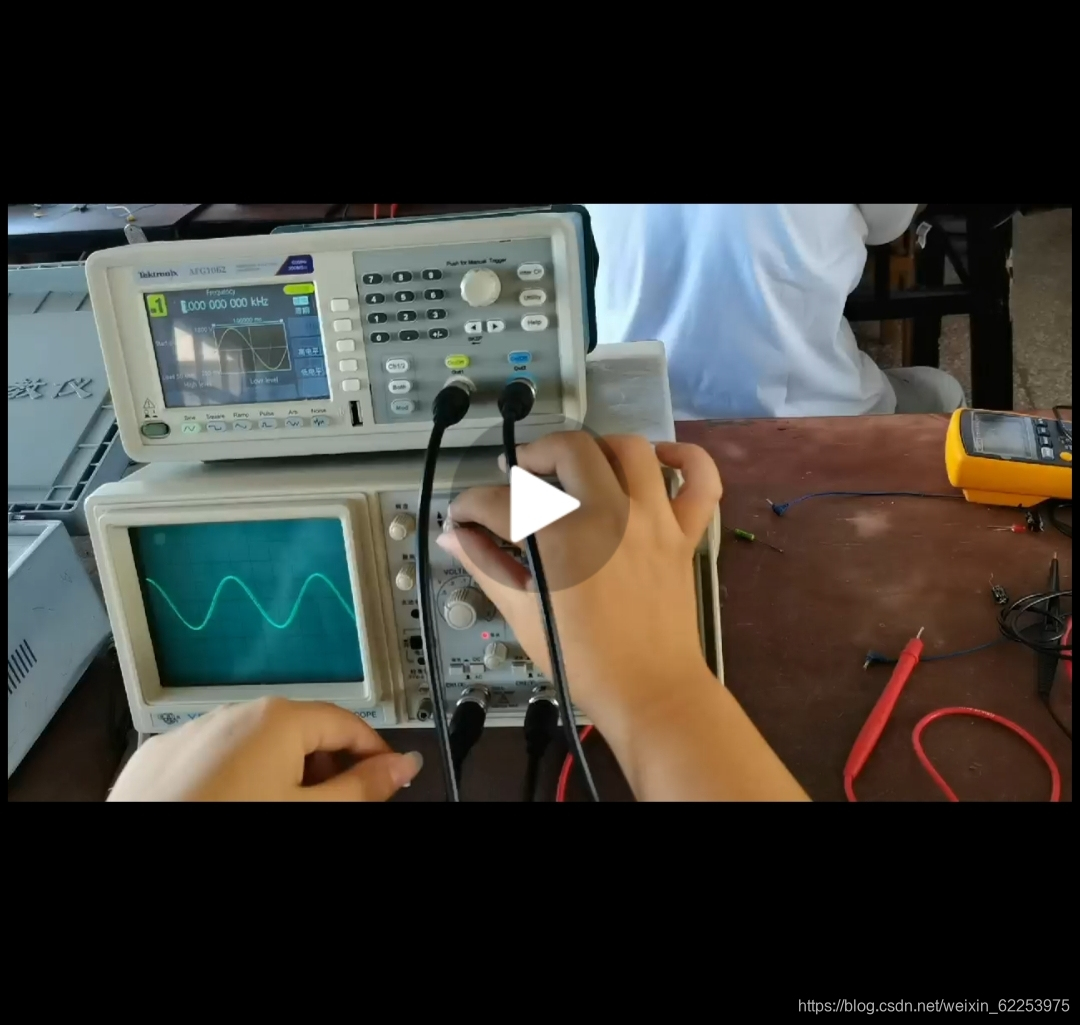

2.正弦波
校准完毕后将信号发生器的通道一接入示波器的信号一
通过调整垂直和水平区域的DIV旋钮使正弦图像清晰的出现在显示屏上
通过水平垂直位移旋钮调节图像到合适的位置

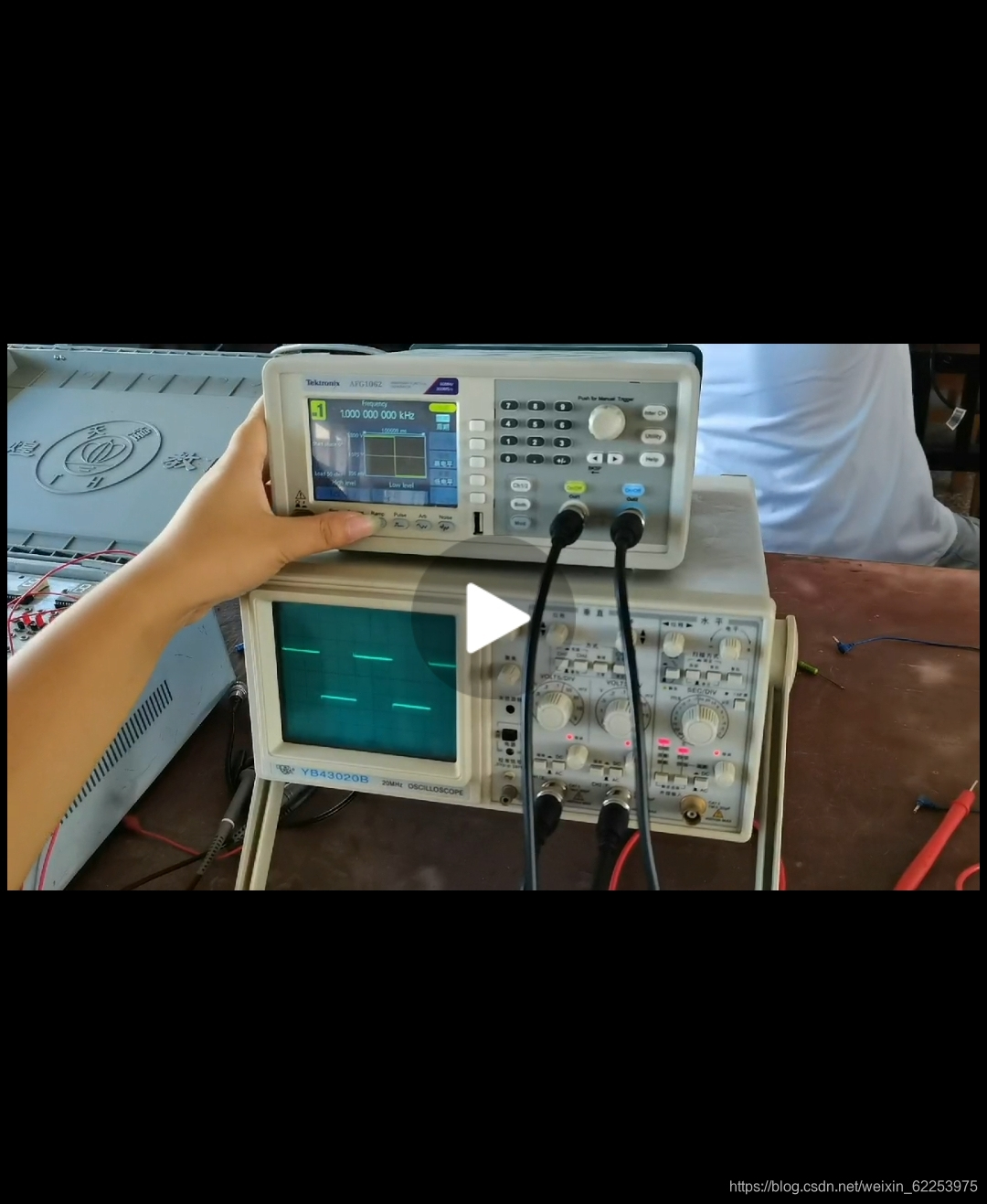

3.方波
在正弦波的基础上按下信号发生器上的方形波按键发出方形波信号示波器显示方形波在这里

4.三角波
在正弦波的基础上按下信号发生器上的三角波按键发出方形波信号示波器显示三角波在这里

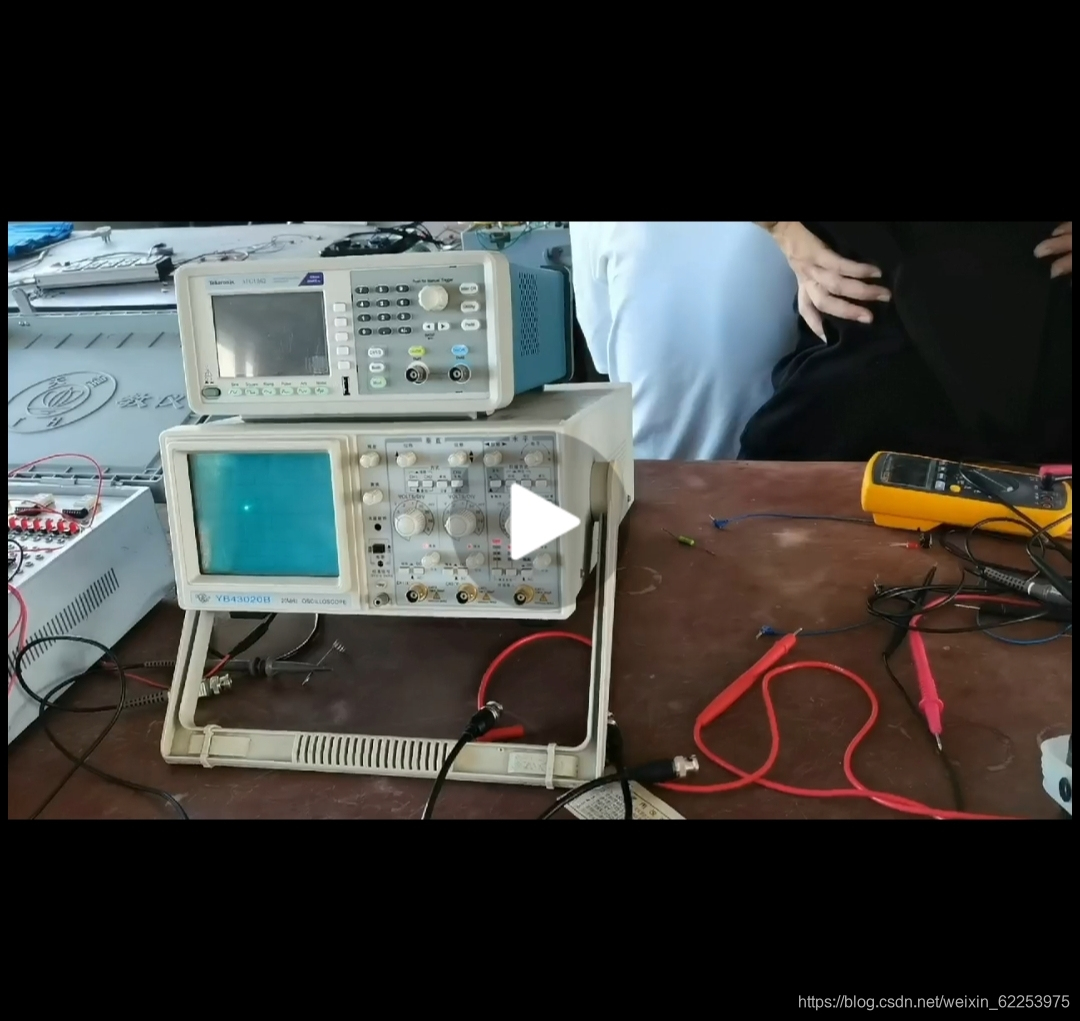

5.莉萨如图形
①调试信号发生器使通道一与通道二发出的正弦信号频率相同
②将信号发生器两个通道信号分别接入示波器的通道一和通道二
③按下垂直区域中方式中CH1与CH2按钮 使两个通道的图像同时显示并叠加
④通过调节两个通道的DIV旋钮使两个通道的正弦图像正常清晰显示并大小相等
⑤将垂直区域DIV旋钮调至X-Y档得到如图莉萨如图像
