内存管理（RTOS）



目录

#RTOS内存管理介绍

#堆定义

#栈定义

#RTOS四种堆分配方案

#Heap_1.c

#Heap_2.c

#Heap_3.c

#Heap_4.c

#Heap_5.c

#stm32cublemx对堆的配置

#配置堆相关函数

#申请内存函数

#钩子函数

---

          前言：本课程参考韦东山老师视频，连接放在最后。

#RTOS内存管理介绍

        后续的RTOS学习中，通常会使用这些对象   任务(task)    队列(queue)  多线程(semaphores)   事件( event group)，这些对象定义地时候在内存中通常是，动态分配内存（使用分配，不用释放），也就是通过堆，来申请内存或者释放内存，这样做有一个好处，简化了程序设计。

        动态分配内存是C语言中的知识，但是与RTOS联系紧密，相关函数有 mallc(申请内存) free(释放内存)，但是这些函数在RTOS系统里面并不适用，原因是，嵌入式系统资源紧缺，函数定义实现过于复杂，代码占用空间太大。

        因为上述的缺点，在RTOS中并不使用mallc free对堆进行分配和释放，而是通过 pvPortMalloc vPortFree 这两个函数进行内存的分配与释放，pvPortMalloc对堆的内存进行分配 vPortFree 进行释放堆的内存。

        pvPortMalloc对应着C语言中的mallc vPortFree对应着C语言中的free函数，也就是平替。



#堆定义

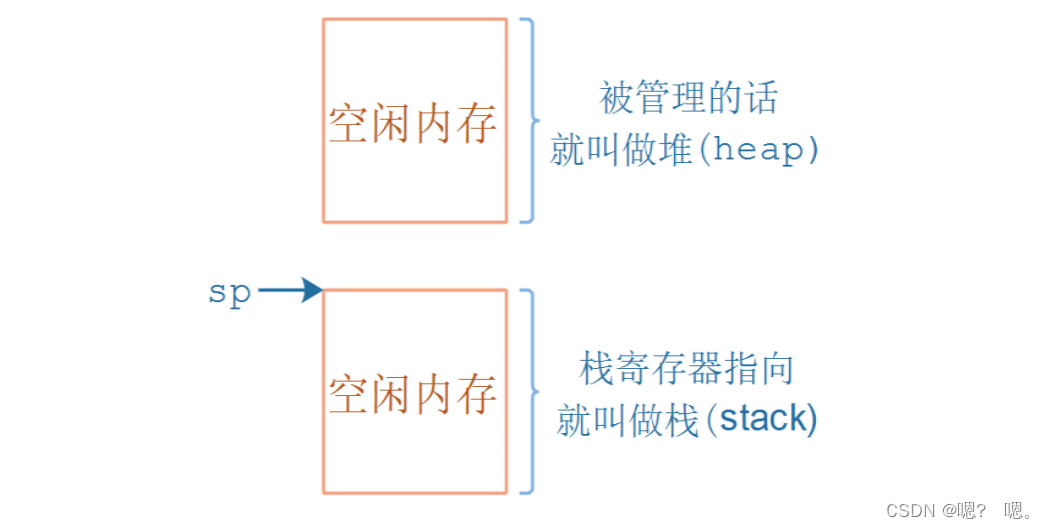

        heap    堆

         解释：空闲的内存，通过函数占用或者释放

        mallc ：从堆里面申请一个内存给程序进行使用

        free ：将已经分配给程序的堆，进行释放，释放过后的堆可用于在此使用。

#栈定义

        stack 栈

        解释：调用函数的局部变量LR寄存器，还有切换函数保存的环境也是在栈中

        关联：从堆里面分配一块内存空间可以当做栈使用



#RTOS四种堆分配方案

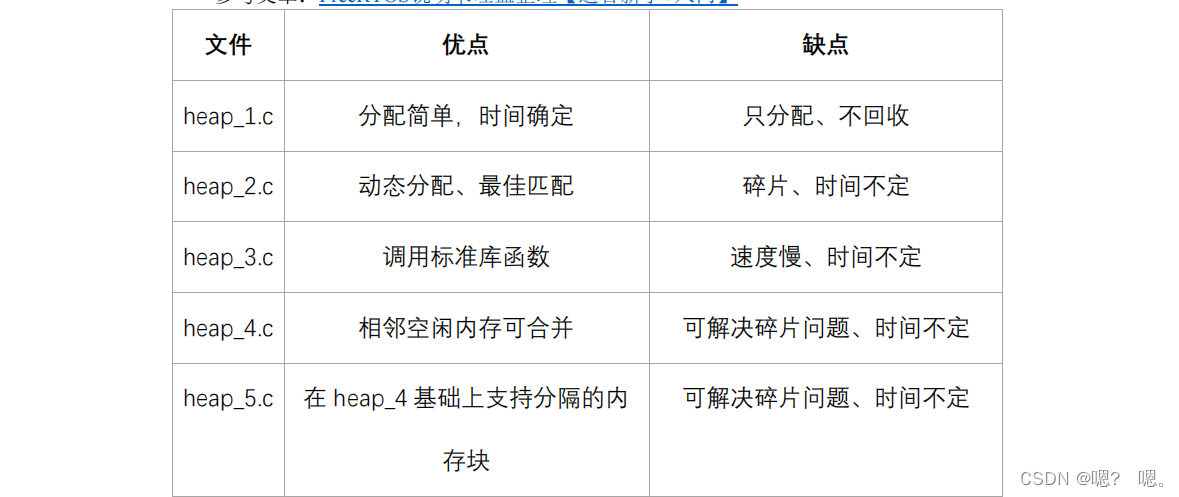

        RTOS里面对应堆的管理有5种文件，每种文件分别对应着不同的内存管理方法，有着不同的效果。

#Heap_1.c

        相关介绍：heap_1.c 这个文件只实现了，pvPortMalloc 没有实现 vPortFree 也就是只实现了分配堆内存，没有实现释放堆内存。

         如果程序不需要删除，堆内存对象可以使用这个文件，对堆内存进行管理，如果在一些严格的系统里面，如果不允许使用动态内存(就是不允许分配内存，使用过后回收内存)，就可以使用这个函数，进行分配内存，因为这个文件不回收内存。

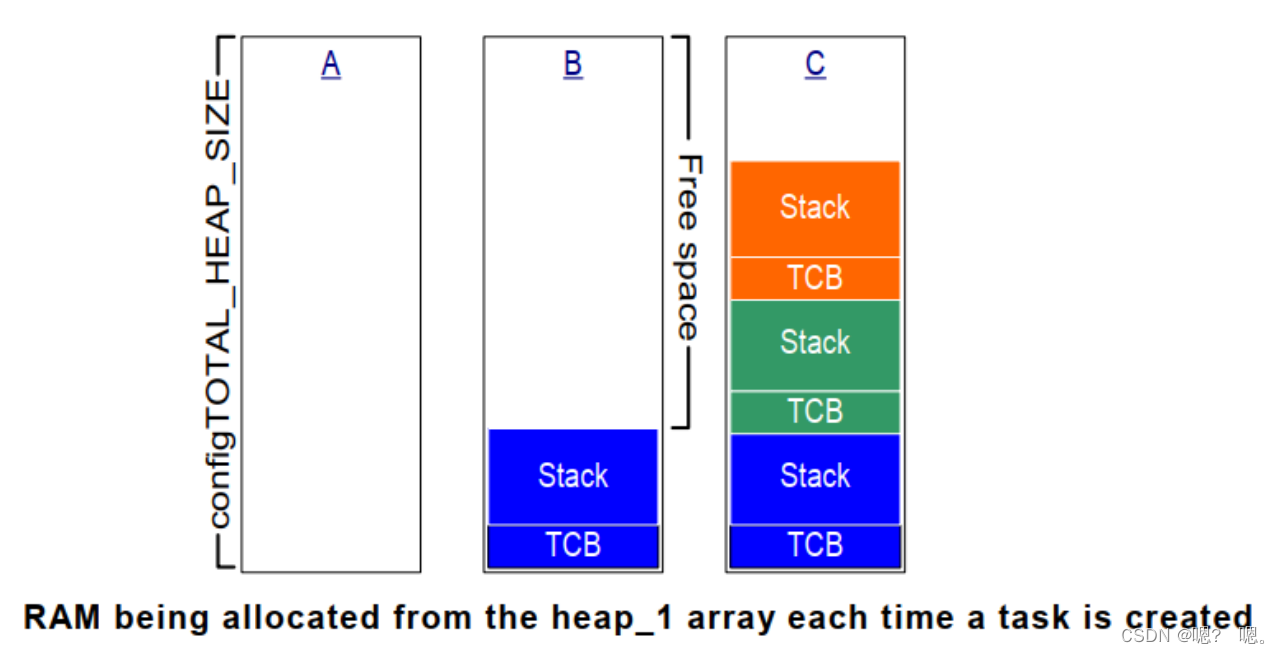

        A在创建任务之前整个Heap都是空着的，B是分配一个任务之后heap的使用情况，C是3个任务之后heap的使用情况，这个时候如果有任务结束，这些空间是不会被收回的。

#Heap_2.c

        相关介绍：heap_2.c使用最佳匹配算法（best fit）进行分配内存空间，支持释放内存空间也就是vPortFree  heap_2.c被保留是为了兼容以前的代码，新设计中建议使用heap_4来代替heap_2来使用。

        最佳匹配算法：当任务需要30个字节的heap，算法会寻找，容量相同的内存空间如果没有，找到差值最小的内存空间进行分配，而二者的差值，会被重新使用分配。

        heap_2.c：释放内存空间：在任务结束之后，所占用的内存空间会被释放，因为heap_2.c支持

vPortFree  也就能释放内存空间。

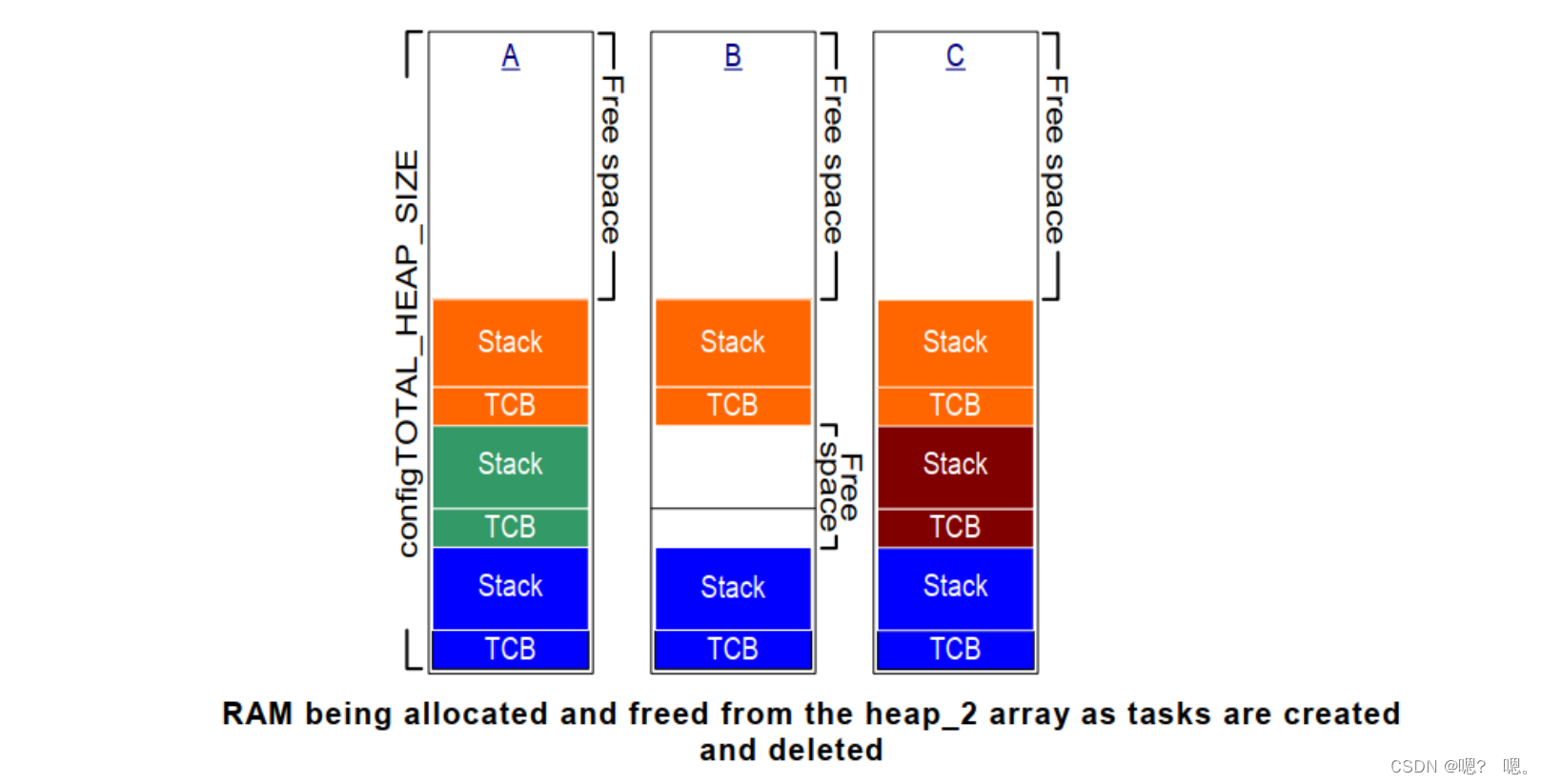

        A阶段创建了3个任务，B阶段释放了一个任务的内存空间，C阶段将释放掉的内存空间重新进行分配，但是空闲空间大小不会被合并。也有事当堆释放时，会有严重的碎片问题。


#Heap_3.c

        相关介绍：heap_3.c使用标准库里面的  mallc free 函数 这里堆的大小由连接器配置，配置选项 configTOTAL_HEAP_SIZE（stm32cubleMX选项） 不在起到作用，heap_3.c 支持 释放 分配堆内存。

        C库里面的 malloc free 函数并非线程安全的，heap_3中首先暂停RTOS的任务调度器，再去调用这些函数，使用这些方法实现了线程安全。

#Heap_4.c

        相关介绍：heap_4.c 和heap_1.c   heap_2.c 堆管理文件一样，都是靠着大数组来分配内存，heap_4.c使用首次适应算法（first fit）来分配内存，同时会把相邻空间分配为更大的空间，有效减少内存碎片的问题。

        首次适应算法：如果pvPortMalloc需要申请A大小的内存空间，算法会寻找现有内存空间，从中划分出A大小的空间进行分配，剩下的仍然给 pvPortMalloc 进行分配。

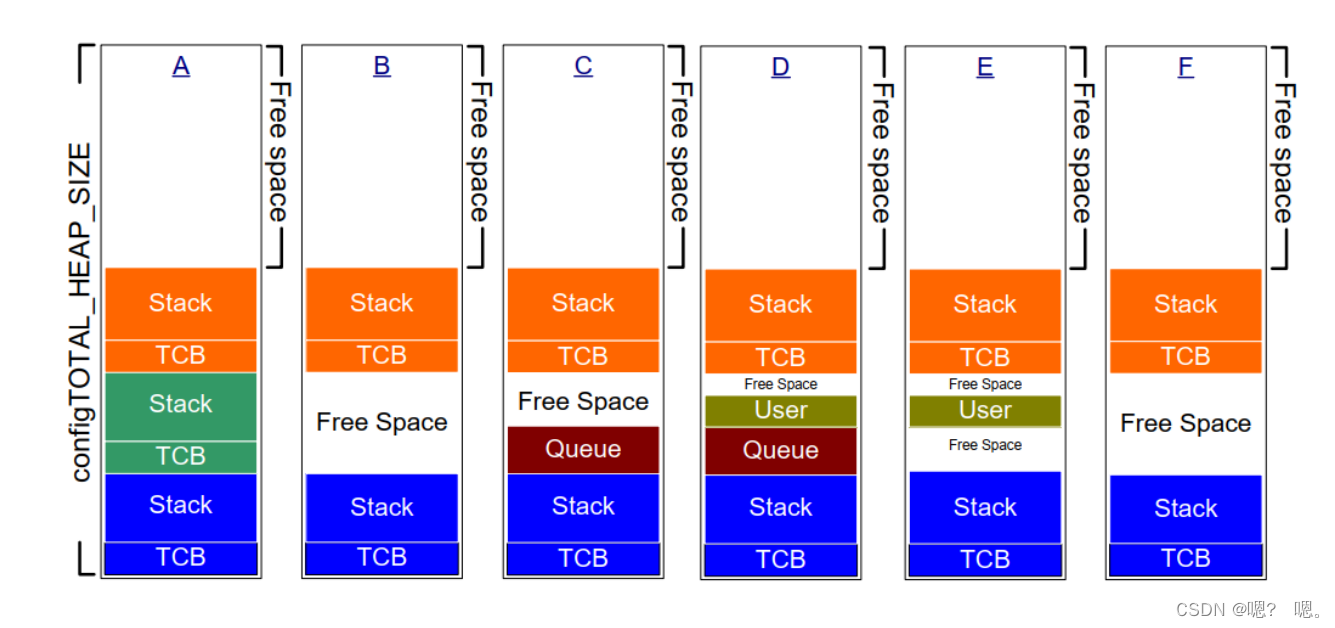

        heap_4.c想对于heap_2.c，当对于堆释放内存的时候，前者可以合并已经释放的内存空间，合并为更大的内存空间。

#Heap_5.c

        相关介绍：支持  pvPortMalloc  vPortFree 分配内存释放内存，可以管理多块分隔开的内存，如果内存的地址不连续，可以使用 heap_5.c 如果内存是分开的不连续的，在使用 pvPortMalloc 进行分配之前就需要初始化，确定内存块在哪里，多大。

        内存初始化函数：vPortfineHeapRegions 来指定信息

typedef struct HeapRegion
{
 uint8_t * pucStartAddress; // 起始地址
 size_t xSizeInBytes; // 大小
} HeapRegion_t;

                结构体类型定义：这个结构体，有两个成员变量，分别是起始地址，还有地址大小，如果要定义多块内存，就需要使用 HeapRegion_t 去声明一个数组进行使用

HeapRegion_t xHeapRegions[] =
{
 { ( uint8_t * ) 0x80000000UL, 0x10000 }, // 起始地址0x80000000，大小0x10000
 { ( uint8_t * ) 0x90000000UL, 0xa0000 }, // 起始地址0x90000000，大小0xa0000
 { NULL, 0 } // 表示数组结束

        这里定义数组，表示多块内存，定义格式需要注意。

#stm32cublemx对堆的配置

        这里下图是堆的配置，heap的大小在3072个字节，使用heap_4进行分配。

#配置堆相关函数

#申请内存函数

size_t xPortGetMinimumEvenFreeHeapSize(void);

        这个函数返回值，是运行程序所剩内存空间的最小值，只有heap_4.c   heap_4.c支持这个函数。如果调用函数返回值很小，也就是堆内存分配出去很多，可以适当的将，内存空间调大。

#钩子函数

void *pvPortMalloc(size_t xWantedSize)vPortDefineHeapRegions
{
    #if(configUSE_MALLOC_FAILED_HOOK == 1)
    {
        if(pvReturn == NULL)
        {
        extern void vAPPlicationMallocFailedHook(void);
        vAPPlicationMallocFailedHook();
        }
    }
}

       pvPortMalloc这个函数如果申请内存失败，在内部可以定义申请一个钩子函数，返回一些信息，这个失败调用的函数可以自己定义使用。

                                欢迎指正，希望对你有所帮助！！！
