实验六 2位十进制计数器仿真实验

• 实验目的

1、掌握数字电路的仿真方法；

2、掌握使用时钟信号源方法；

3、学习仿真软件中显示器的使用方法。

• 实验原理

实验中所使用的同步十进制计数器74160的功能如表4-1所示。

~CLR	~LOAD	ENP	ENT	CLK	A B C D	QA QB QC QD	RCO
0	x	x	x	x	x x x x	0  0  0  0	ENT∙QA∙QD
1	0	x	x	↓	x x x x	A  B  C  D
1	1	1	1	↓	x x x x	计数
1	1	0	x	x	x x x x	保持
1	1	x	0	x	x x x x	保持

• 实验示例

思路：

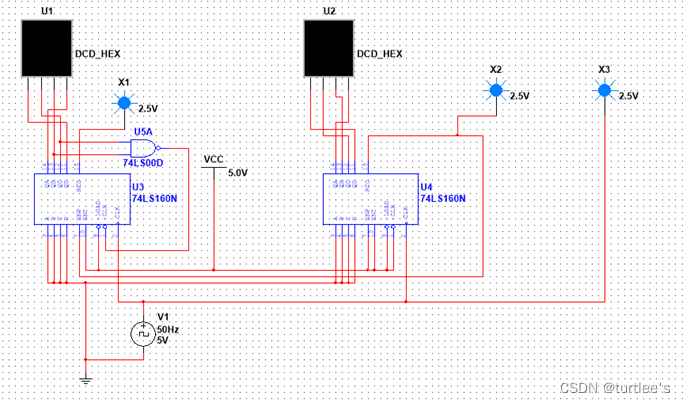

原理图：

• 实验任务

设计2位60进制计数器的电路

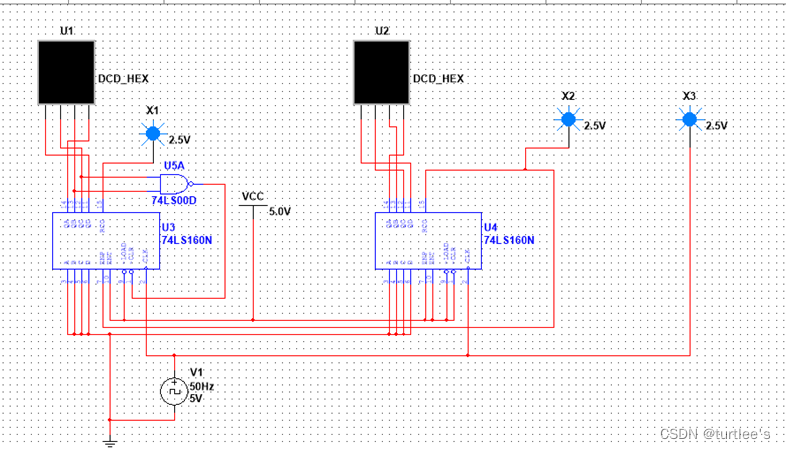

实验电路图：

实验原理：

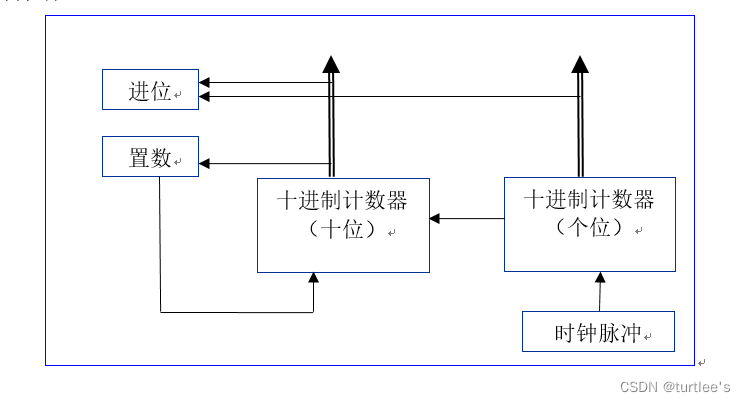

逻辑框架

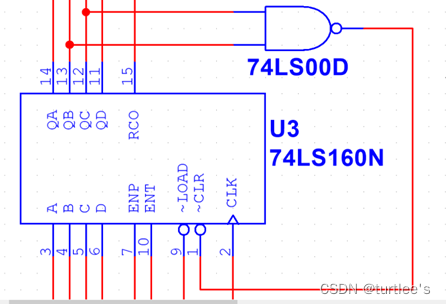

 在原电路图基础上新增一个74LS00D与非门器件，具体连接如图

根据逻辑要求，当U1输出显示为6时，自动置0，且6不是有效状态，当输出显示为6时，QCQBQA分别为110，且QCQB第一次同时为1，所以将QBQC作为输入接到与非门上，且与非门输出接到异步置零端~CLR，即可实现当U1输出显示为6时，自动置0，且6不是有效状态。

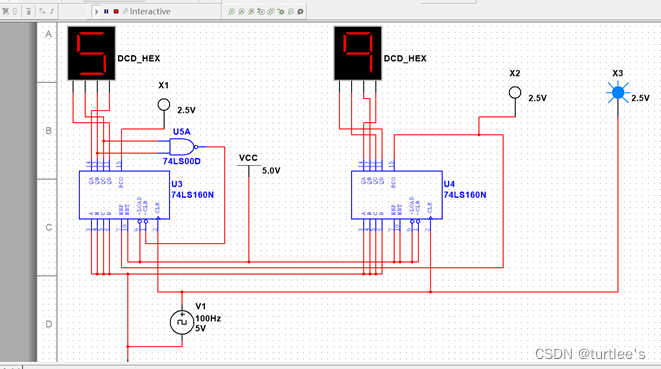

对电路进行仿真，如图;



1）当时钟控制断连接的灯每亮一次，输出显示变换一次，输出显示是在由暗变亮的瞬间变换的，故得出结论：该计数器由上升沿触发。

2）当输出显示为9时，以RCO作为输入的灯亮，即QDQCQBQA为1001时，RCO为1，即有如下逻辑关系：

RCO = QDQAQ(—)C(—)Q(—)B(—)

通过实验，说明74160的ENP和ENT的作用:

74160的ENP和ENT叫使能端，两个输入端同时输入高电平时才能进行计数，两端接高电平就始终计数。
