将三角波转为占空比，频率相同的方波

最新推荐文章于 2024-08-09 00:37:34 发布
最新推荐文章于 2024-08-09 00:37:34 发布
阅读量1.5k 收藏 18
点赞数 2
文章标签： 功能测试
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_62471484/article/details/131562825
版权
文章介绍了输入比较器的工作原理，通过在信号一端引入微小延时，使得一端电压略高于另一端，从而产生占空比可调的方波。实验结果显示，在10kHz频率下，无论是50%还是70%的占空比，都能实现良好的效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

原理：输入比较器，将一端信号略微延时，导致一端电压略微高于零一端，输出占空比，频率相同的方波。

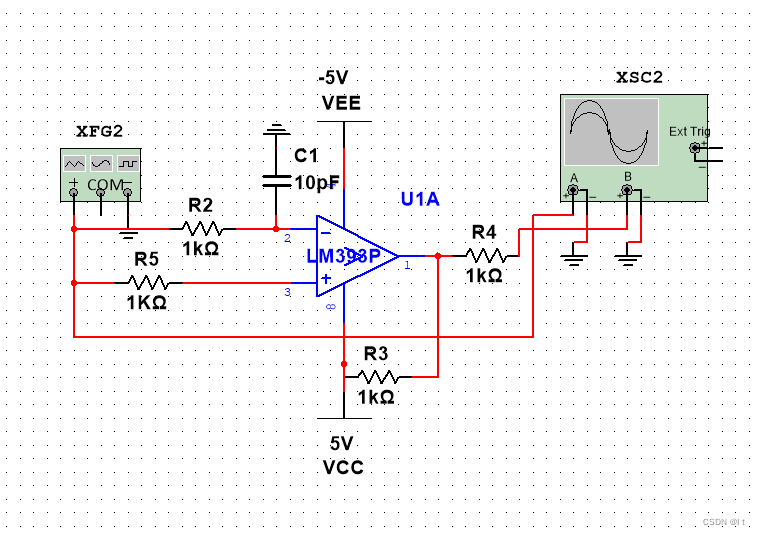

上图：

 效果如下：

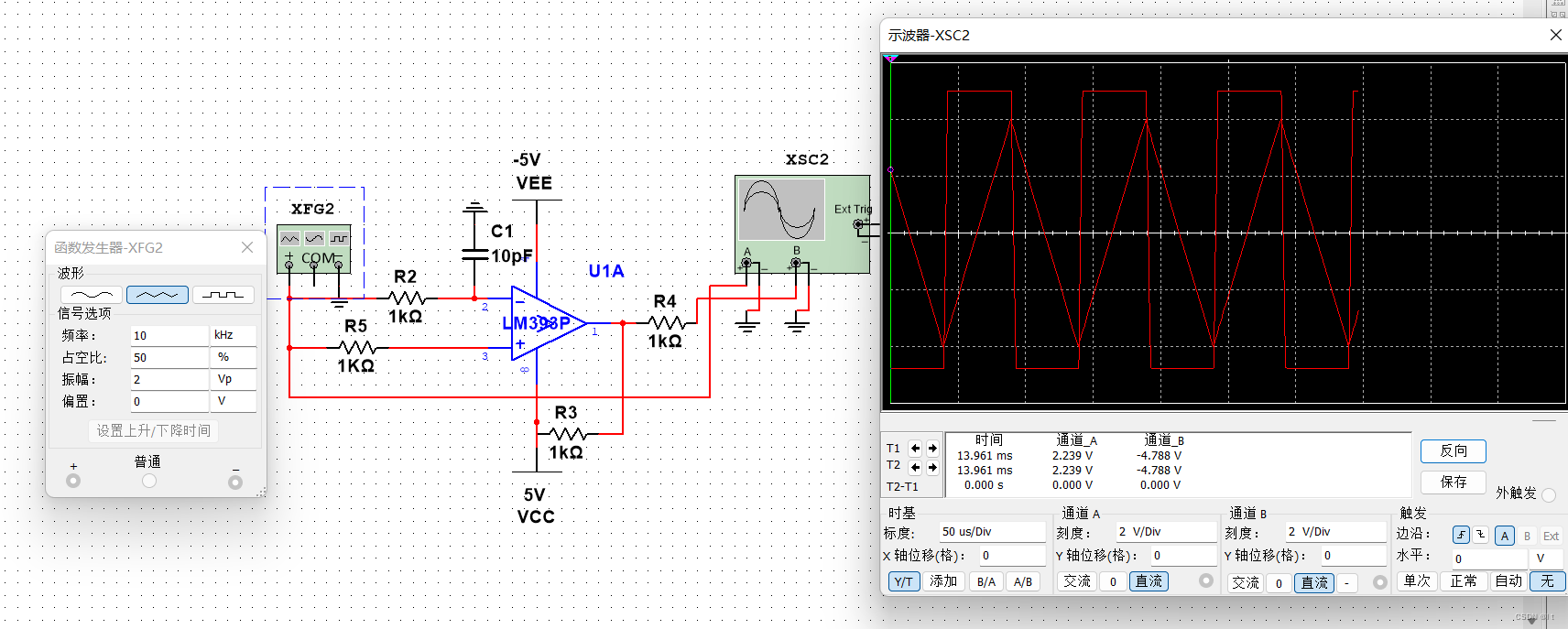

频率：10kHz，占空比：50%，效果良好。

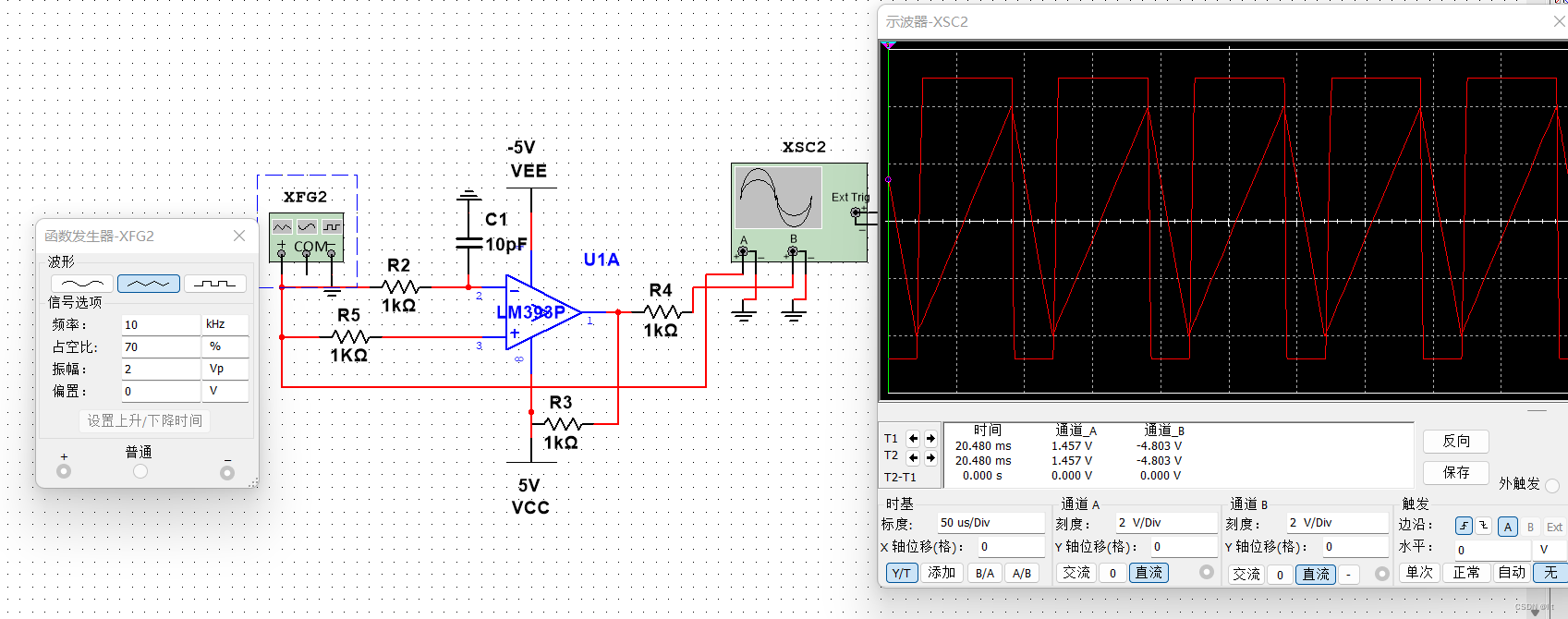

频率：10kHz，占空比：70%，效果良好。
