用glLightfv函数实现简单的光照效果

制作真实的动画往往需要添加光照效果。

首先介绍OpenGL的简单光照模型，它的反射光可以分为三个分量：环境反射光，漫反射光，镜面反射光。就是你要实现一个光照效果，需要设置这三个分量，三者之和达到你想要的光照效果。

1.环境光，简单来说就是环境中的光，似乎来自于各个方向

2.漫反射，来自一个方向，光它照射到物体上，则在各个方向上均匀地发散出去，不管视点在哪，物体都是一样亮。

3.镜面光，来自特定方向，并沿着另一方向反射出去。

glLightfv函数原型：void glLightfv(光源名, 类型, 赋值);

类型主要有四类：光源颜色---AMBIENT、DIFFUSE、SPECULAR和光源位置---POSITION

其中DIFFUSE的参数与光源颜色紧密，一般简单的光照模型只设置DIFFUSE就足够用了

GLfloat light0_diffuse[]= { 1.0, 0.0, 0, 1.0};
glLightfv(GL_LIGHT0, GL_DIFFUSE, light0_diffuse);

下面是赋值的代码：

GLfloat light0_ambient[]= { 0.2, 0.2, 0.2, 1.0 };
GLfloat light0_diffuse[]= { 1.0, 0.0, 0, 1.0};
GLfloat light0_specular[] = { 1.0, 0, 0, 1.0 };
glLightfv(GL_LIGHT0, GL_AMBIENT, light0_ambient);
glLightfv(GL_LIGHT0, GL_DIFFUSE, light0_diffuse);
glLightfv(GL_LIGHT0, GL_SPECULAR,light0_specular);

设置光源位置

GLfloat light0_position[] = { 1.0, 1.0, 1.0, 0.0 };

glLightfv(GL_LIGHT0, GL_POSITION,light0_position);

开启光源

glEnable(GL_LIGHTING);
glEnable(GL_LIGHT0);
glEnable(GL_DEPTH_TEST);

glEnable(GL_LIGHTING);表示启动光照的总开关 glEnable(GL_LIGHT0);//打开0号光源

glEnable(GL_DEPTH_TEST);//打开深度缓冲区，绘制3D图像时候使用

完整代码

#include "stdafx.h"
#include <GL/glut.h>
#include "math.h"
void reshape(int w,int h)
{
	glViewport(0,0,(GLsizei)w,(GLsizei)h);
	glMatrixMode(GL_PROJECTION);
	glLoadIdentity();
	if(w<h)
	glOrtho(-1.5, 1.5, -1.5,1.5 * (GLfloat)h / (GLfloat)w, -1.5,1.5);
	else
		glOrtho(-1.5* (GLfloat)w / (GLfloat)h, 1.5, -1.5,1.5, -1.5,1.5 );
		glMatrixMode(GL_MODELVIEW);
		glLoadIdentity();
}

void init ()
{
glClearColor(1.0,1.0,1.0,0.0);
glColor3f(1.0,1.0,0.0);
GLfloat light0_ambient[]= { 0.2, 0.2, 0.2, 1.0 };
GLfloat light0_diffuse[]= { 1.0, 0.0, 0, 1.0};//红色点光源
GLfloat light0_specular[] = { 1.0, 0, 0, 1.0 };
GLfloat light0_position[] = { 1.0, 1.0, 1.0, 0.0 };
glLightfv(GL_LIGHT0, GL_AMBIENT, light0_ambient);
glLightfv(GL_LIGHT0, GL_DIFFUSE, light0_diffuse);
glLightfv(GL_LIGHT0, GL_SPECULAR,light0_specular);
glLightfv(GL_LIGHT0, GL_POSITION,light0_position);
glShadeModel(GL_SMOOTH);//光滑着色，过渡色效果
glEnable(GL_LIGHTING);//启动光照，总开关
glEnable(GL_LIGHT0);//打开0号光源
glEnable(GL_DEPTH_TEST);

}
void display(void)
{
	glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT);
	glutSolidTeapot(0.5);
	glFlush();
}
int main(int argc, char* argv[])
{
	glutInit(&argc,argv);
	glutInitWindowPosition(200,200);
    glutInitWindowSize(500,500);
	glutCreateWindow("001");
	init();
	glutDisplayFunc(display);
	glutReshapeFunc(reshape);
	glutMainLoop();
	return 0;
}

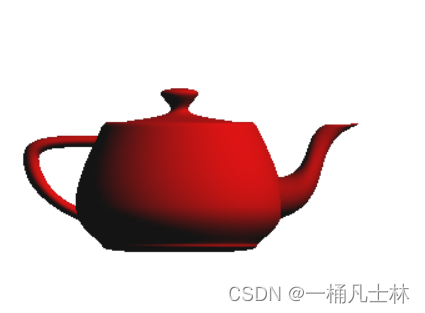

运行结果



 我们发现茶壶的颜色被设置的光照给覆盖了，本身的颜色（黄色）并没有显示出来。这里引入一个新的函数---颜色材质函数glEnable(GL_COLOR_MATERIAL); 它确保了打开灯光效果之后还能保留图形颜色。使用时候放在init函数里即可。

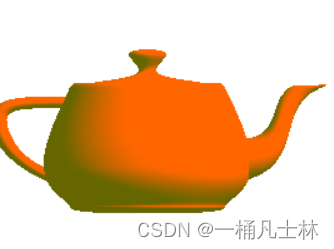

添加后茶壶效果如下
