STM32待机唤醒实验

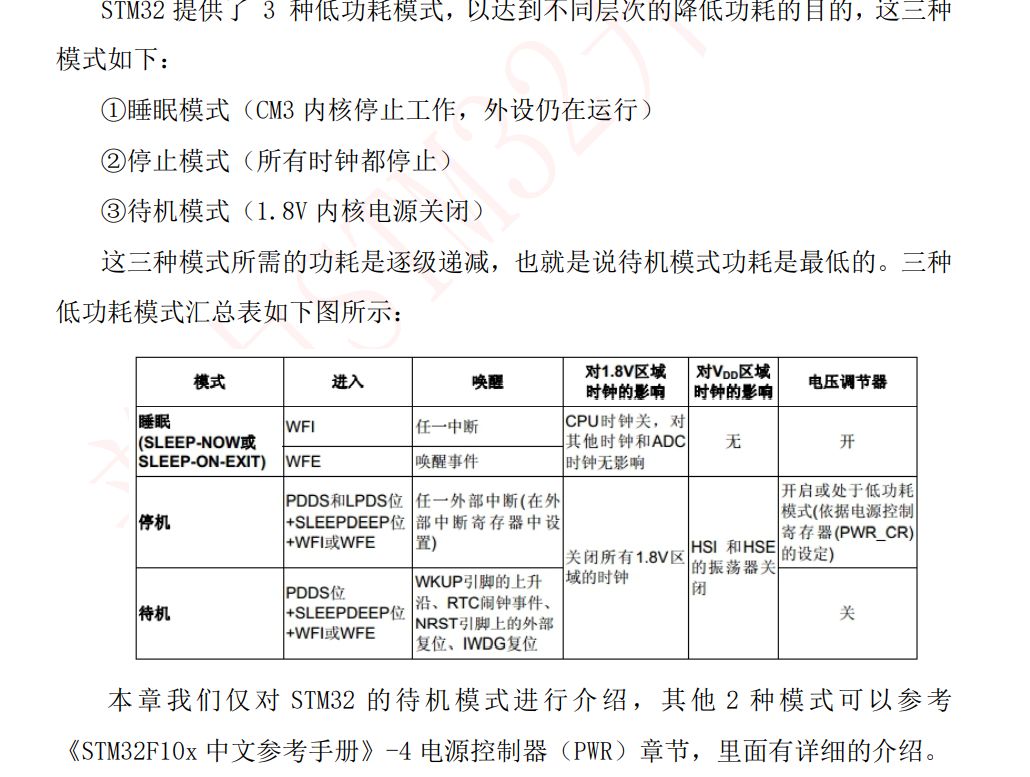

开发步骤

（1）使能电源时钟 因为低功耗模式是通过 STM32 电源（PWR）系统进行管理的，所以需要使能 电源时钟，调用的库函数为： RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);//使能 PWR 外设 时钟 （2）设置 WK_UP 引脚为唤醒源 待机唤醒方式有很多种，我们选择 WK_UP 引脚（PA0）上升沿来退出待机模 式。在库函数中，设置使能 WK_UP 用于唤醒 CPU 待机模式的函数是： PWR_WakeUpPinCmd(ENABLE); 因为按键 KEY_UP 连接在 PA0 管脚上，并且是高电平有效，这样一来就可以 使用 KEY_UP 按键来退出待机模式。 （3）进入待机模式 进入待机模式，首先要设置 SLEEPDEEP 位（ 详见《 Cortex M3 权威指南(中 文)》，chpt13 Cortex-M3 的其它特性--电源管理章节），接着我们通过 PWR_CR 设置 PDDS 位，使得 CPU 进入深度睡眠时进入待机模式，最后执行 WFI 指令开 始进入待机模式，并等待 WK_UP 中断的到来。整个操作可以通过一个库函数完 成，如下： PWR_EnterSTANDBYMode();//进入待机模式 通常在进入待机模式前，我们会清除唤醒标志，以等待下次进入。清除唤醒 标志库函数为： PWR_ClearFlag(PWR_FLAG_WU);//清除 Wake-up 标志 以上几步全部配置好后，我们就可以正常进入待机模式了，并且可以通过按 键 KEY_UP 或者复位按键唤醒

wkup.h+wkup.c

#ifndef _wkup_H
#define _wkup_H
#include "system.h"

#endif

#include "wkup.h"

void Enter_Standby_Mode()
{
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);//使能pwr外设时钟
    PWR_WakeUpPinCmd(ENABLE);

    PWR_ClearFlag(PWR_FLAG_WU);
    PWR_EnterSTANDBYMode();
}


main.c

#include "stm32f10x.h"
#include "led.h"
#include "system.h"
#include "wkup.h"

int main()
{
    u8 i=0;
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置优先级分组
  SysTick_Init(72);
    LED_Init();
    USART1_Init(115200);//波特率115200
    while(1)
    {
        //倒计时五秒时间缓冲，为了给程序下载提供时间
        printf("倒计时:5\r\n");
        LED1=0;
        delay_ms(1000);
        printf("倒计时:4\r\n");
        LED1=1;
        delay_ms(1000);
        printf("倒计时:3\r\n");
        LED1=0;
        delay_ms(1000);
        printf("倒计时:2\r\n");
        LED1=1;
        delay_ms(1000);
        printf("倒计时:1\r\n");
        LED1=0;
        delay_ms(1000);

        printf("进入待机模式\r\n");
        Enter_Standby_Mode();


    }

}
