基于Simulink的BPSK通信系统仿真（相干解调）

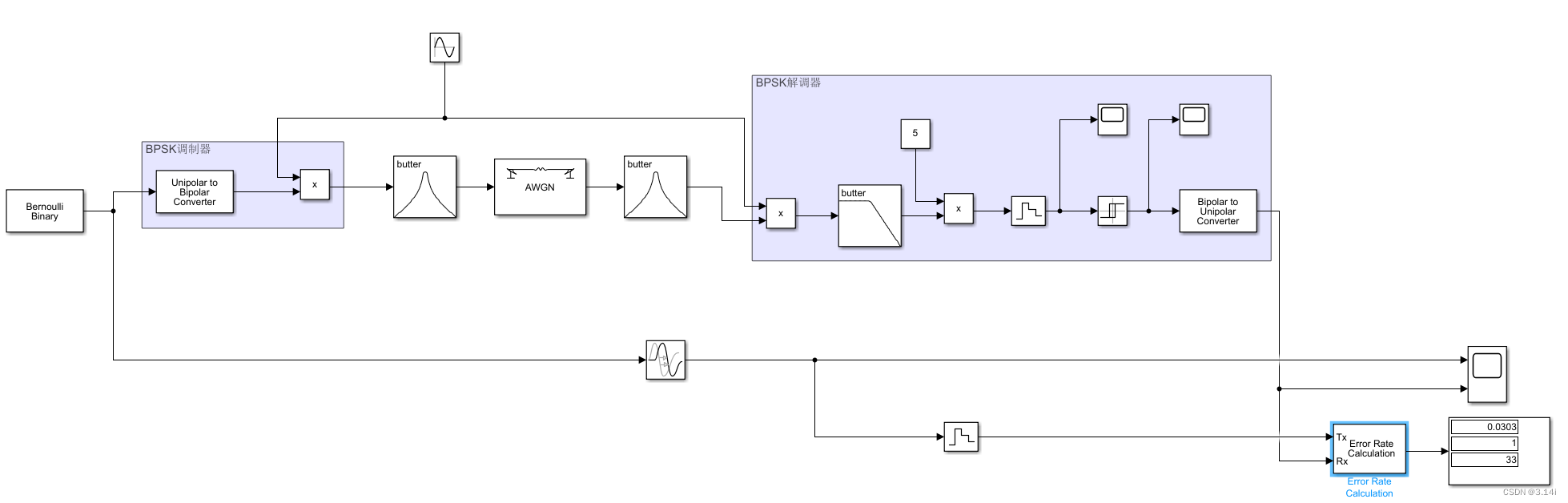

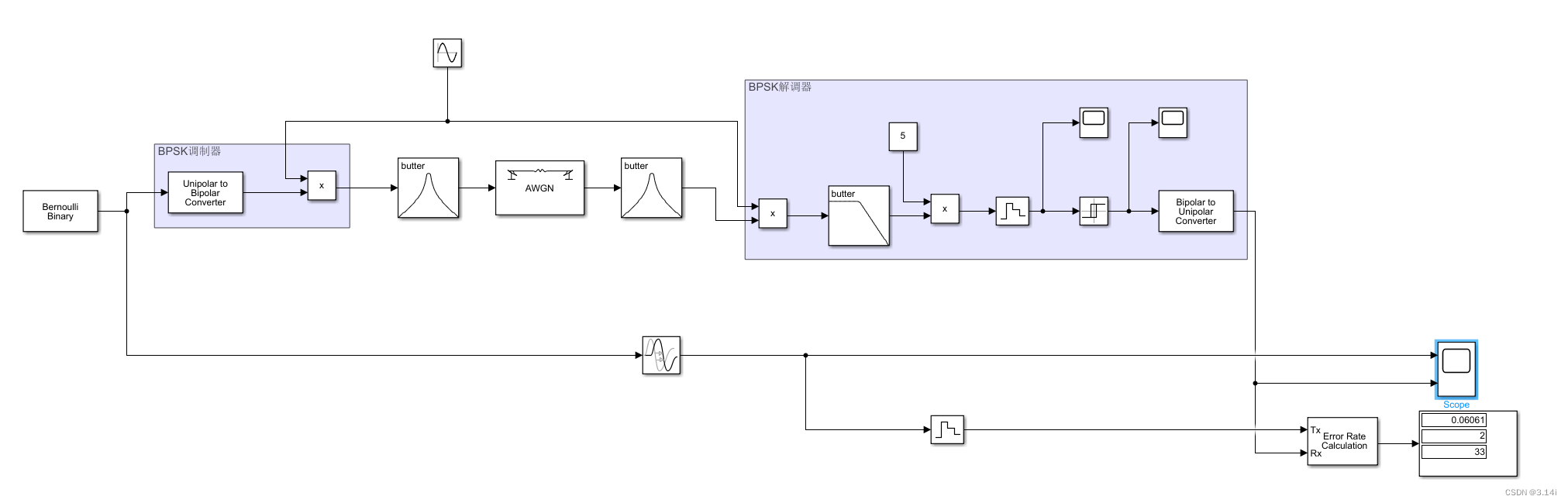

系统整体视图：

信号源(Bernoulli Binary Generator)：

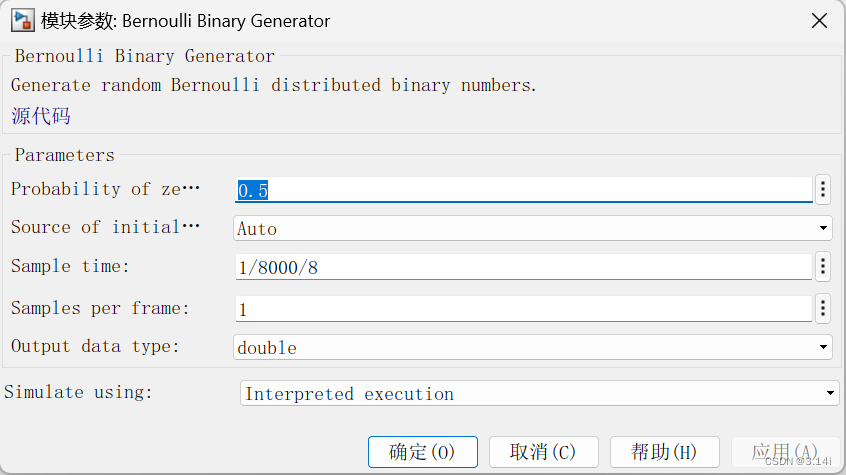

Probability of zero是“0”产生的概率：0.5

Sample time是抽样时间也就是码元宽度。

抽样时间为啥是1/8000/8因为后续还有PCM等其他的模块所以是1/8000/8，合理。

BPSK调制器：

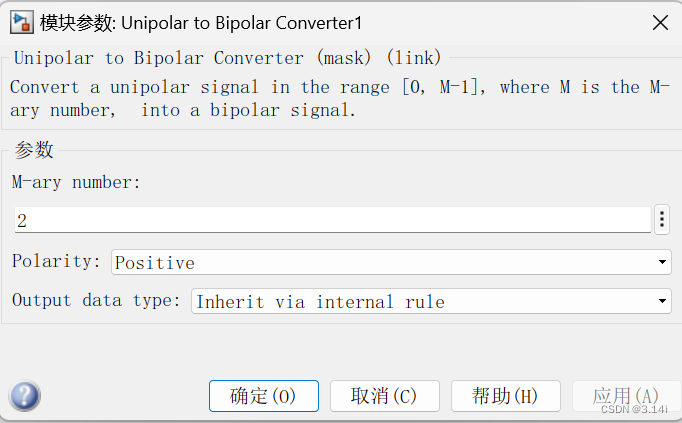

Unipolar to Bipolar Converter：将[0，M-1]范围内的单极信号（其中M是M进制数）转换为双极信号，“01”是二进制，转为双极性码。

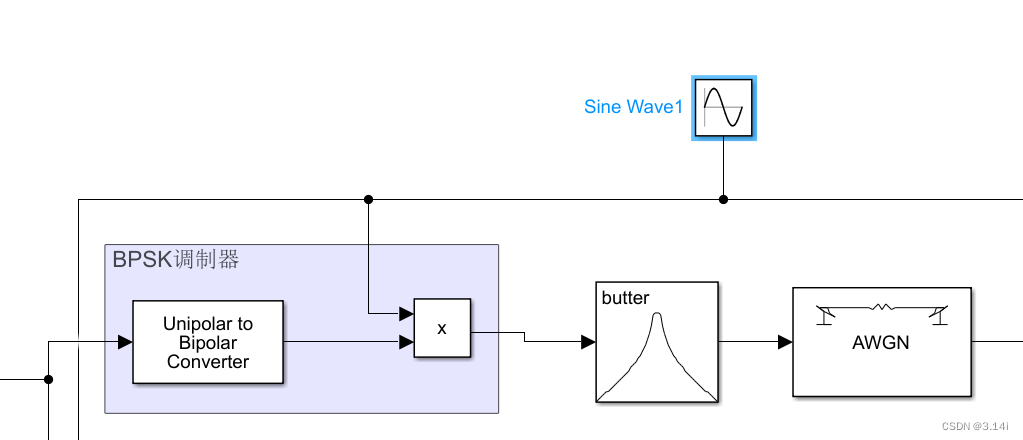

然后是乘法器（Product），上面是载波Sine Wave

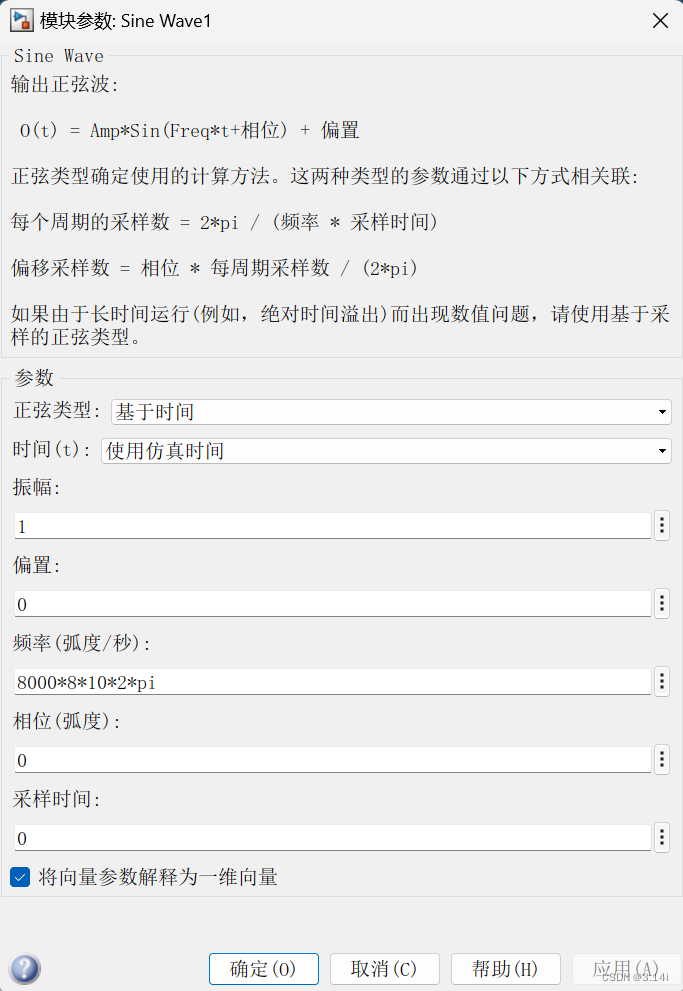

上面的信号源的抽样时间1/8000/8，所以TB = 1/64000，fB =  64kHz，所以载波取了8000*8*10*2*pi ，采样时间取0就是连续取样。

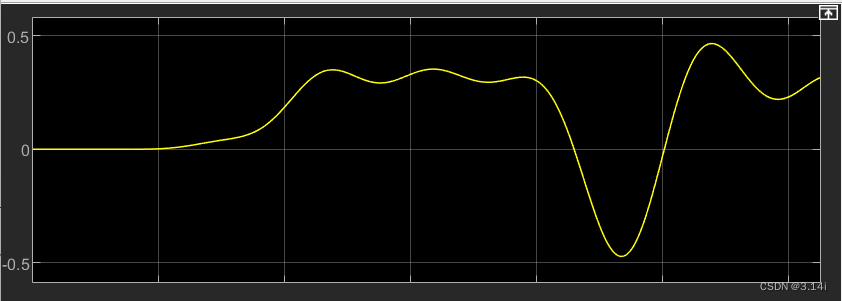

调制就完成了，波形如下，明显看到在基带信号跳变的位置，调制后的信号发生跳变。

接下来添加滤波器，在发送端发出前应通过带通滤波器，因为理论上信号的带宽是无限的，但是实际通信带宽是有限的所以需要加入带通滤波器（我的理解）。

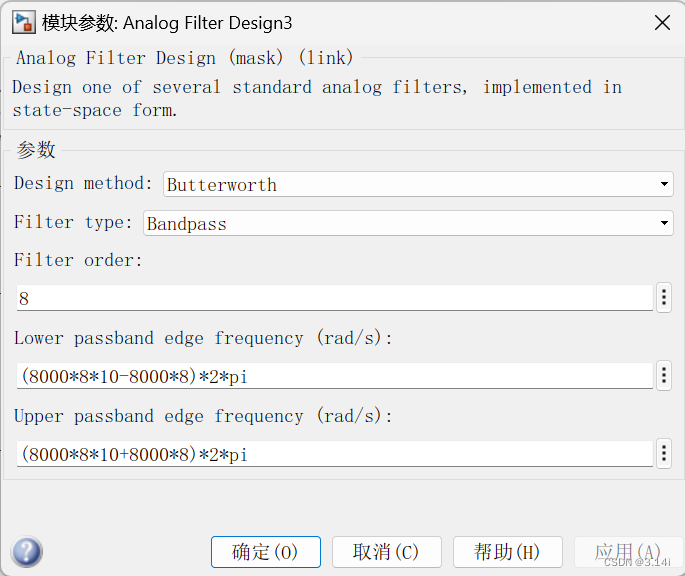

下面计算带通滤波器（Analog Filter Design）的相关数值：

载波频率：

码元宽度：，即第一零点带宽：

根据BPSK调制相关知识，调制后的带宽是

所以带通滤波器的范围是，如下图：

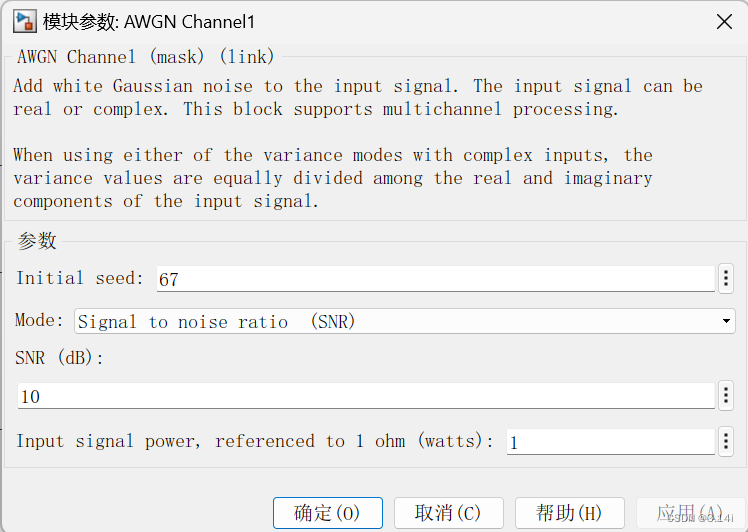

然后进入信道（AWGN）：

其中的SNR是信噪比

然后进入解调部分，解调前先进行带通滤波滤除带外噪声配置参数和前面的滤波器相同。

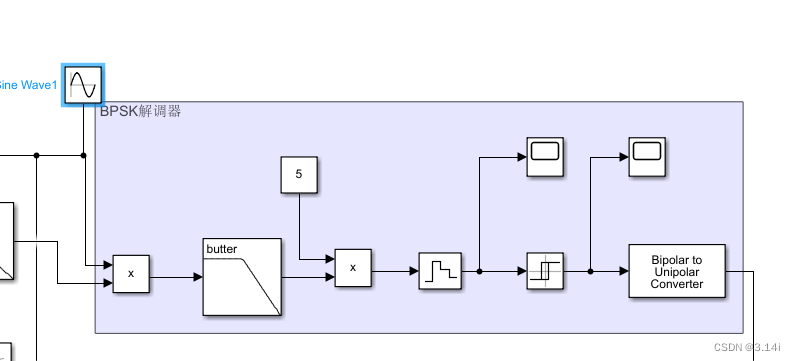

BPSK解调部分：

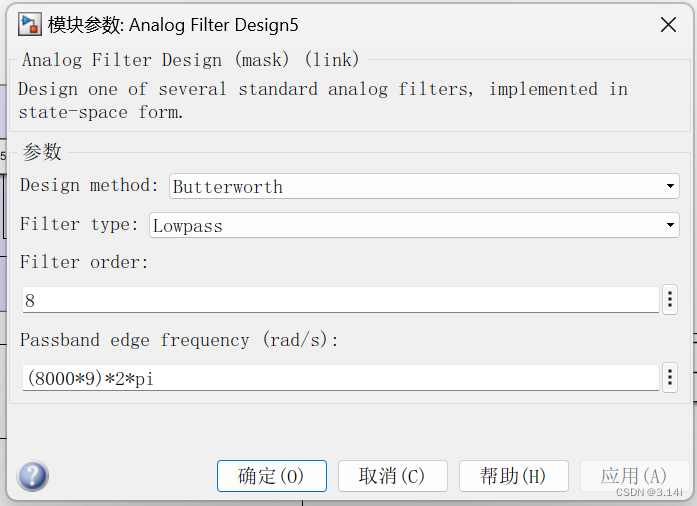

载波相同，首先是乘法器进行相干解调，然后低通滤波，低通滤波器参数如下：

理论上应该是 = 8000*8，但是改成了8000*9后感觉对的更多了。

低通滤波后，此时的值比较小，所以乘一个5（Constant）：

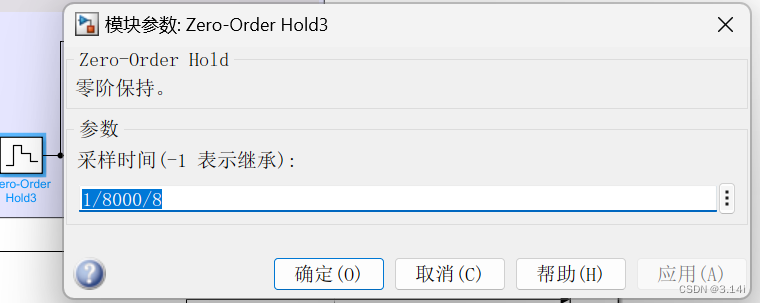

然后是零阶保持器（Zero-Order Hold）：

抽样时间是码元宽度1/8000/8

这就相当于抽样

然后就是判决（Relay）：

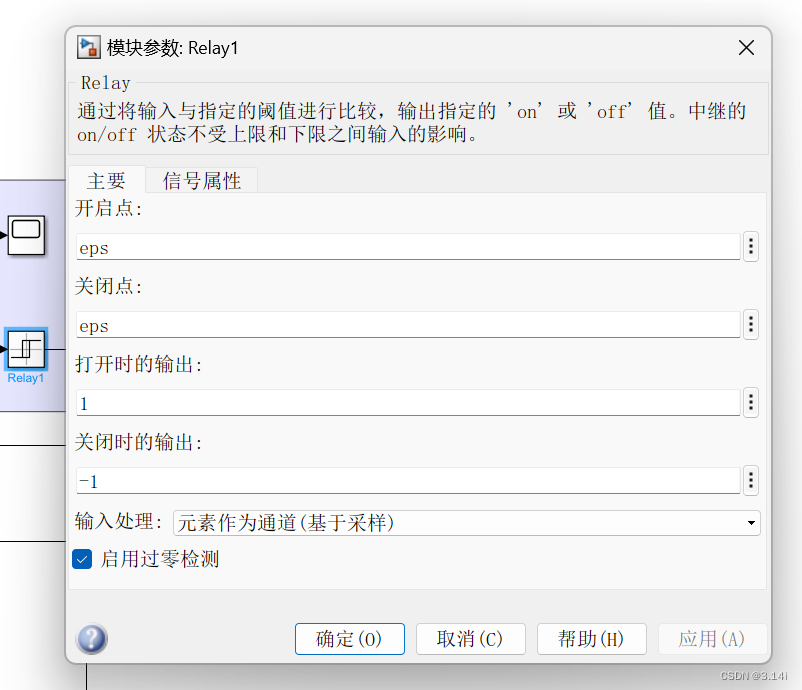

输出是1与-1,开启点与关闭点设置为eps就可以这就相当于0，所以0就是判决门限。

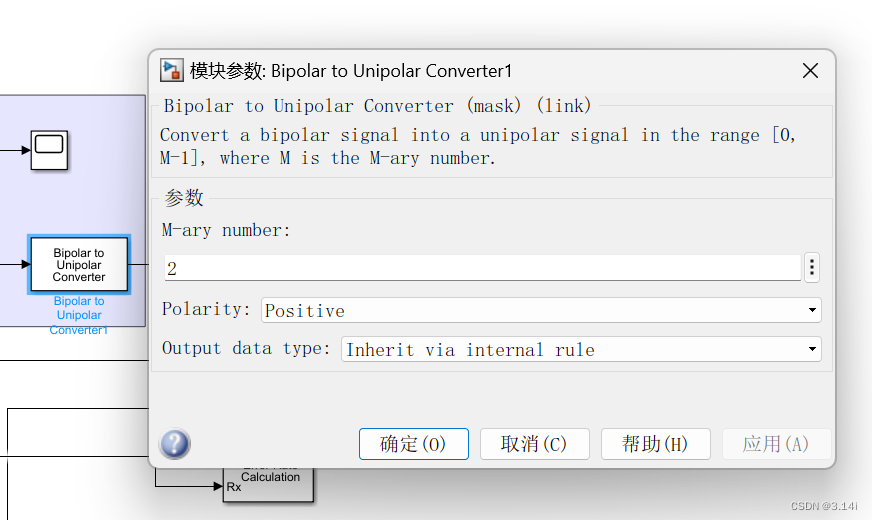

最后一步，从双极性码变回单极性码（Bipolar to Unipolar Converter）：

如图，示波器我加入了一个延时（Delay）,所以结果对齐了，但其实是有时延差的。

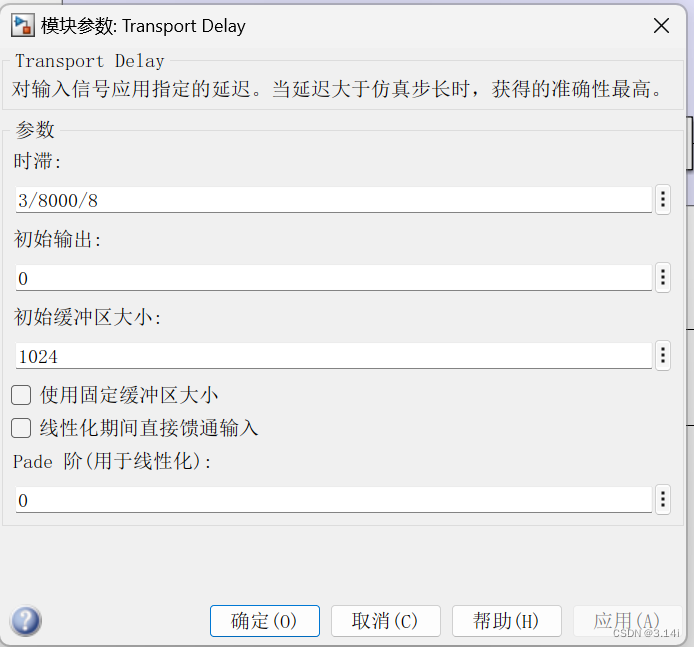

Delay:

测量后是三个码元延迟。

然后观测对比，仿真时间不能太长！

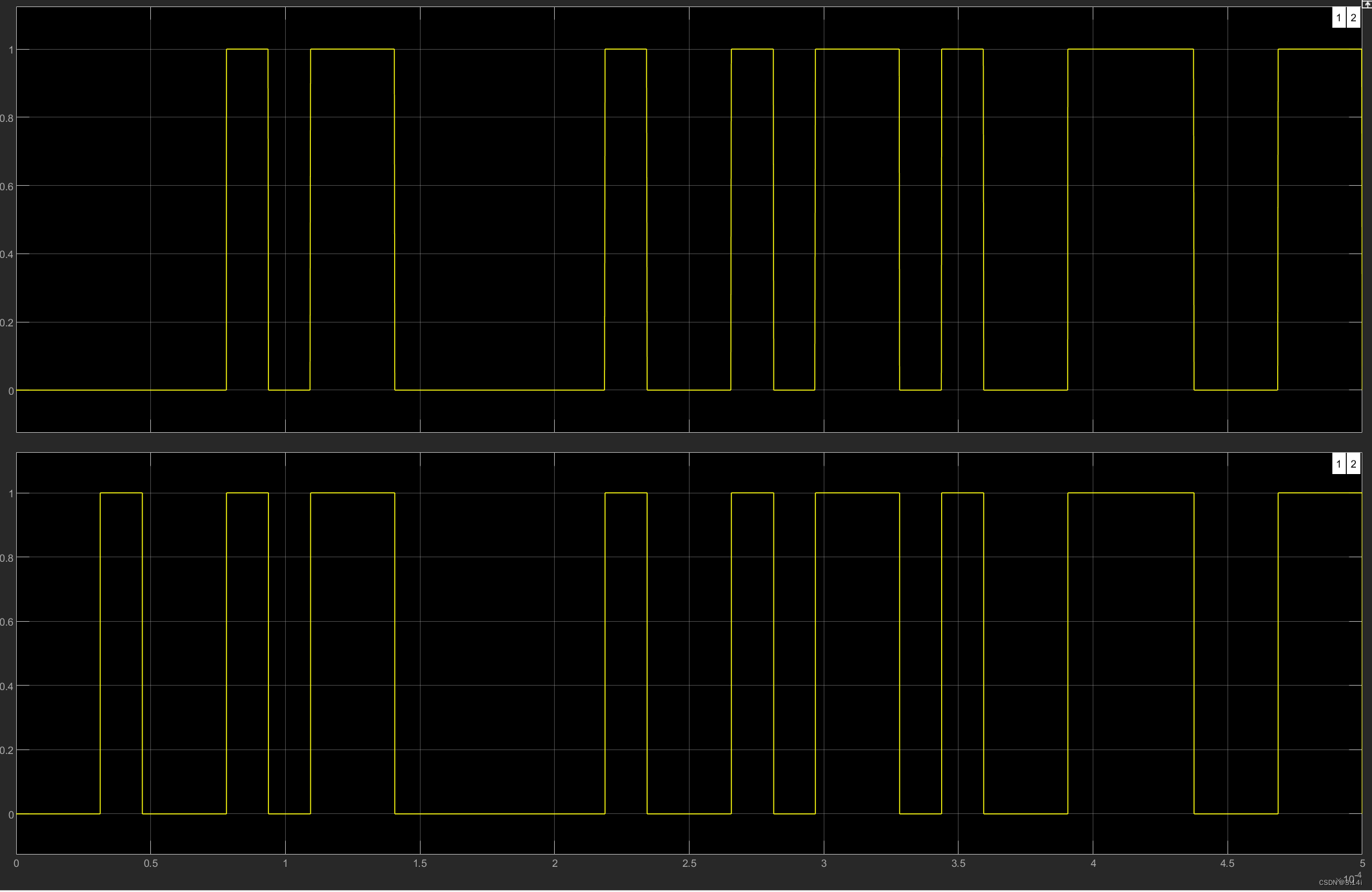

结果（不知道为啥开始有一个错码？）：

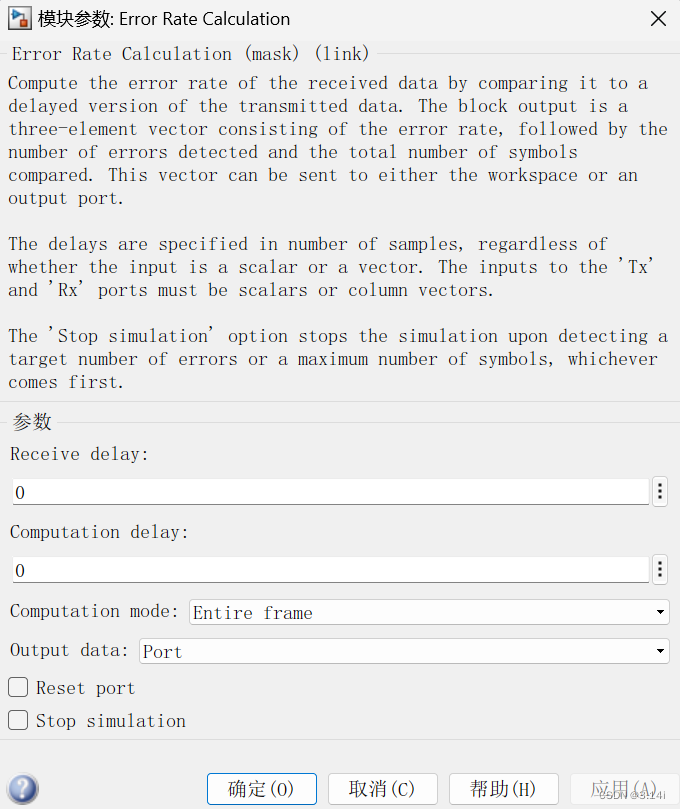

下面的是误码率测试模块（Error Rate Calculation）：

注意需要考虑发送和接收的时延差！

最后通过dispaly模块展示信息。
