[STM32]：如何快速启动STM32单片机毕设-Keil5-标准库（小白上手指南）

           【核知坊】：释放青春想象，码动全新视野。

            我们希望使用精简的信息传达知识的骨架，启发创造者开启创造之路！！！

由于 Koro 能力有限，文中难免出现错误，如有发现请在评论区指出，Koro 看到后会尽快调整！！！

---

内容摘要：你是否是即将毕业的电子与信息工程专业接班人？你的毕业设计是否与单片机相关？面对选题是否毫无头绪，无从下手？如果你正被这些问题困扰，不妨看看这篇文章。本文专为初涉嵌入式开发的你而撰写，围绕"如何快速启动一个 STM32 裸机项目"展开，帮助你理清开发流程、打开思路。无论你刚接触 STM32，还是在项目启动阶段卡壳，这里都能为你提供一个清晰的起点。看完这篇文章，你将不再迷茫，能够迅速进入毕业设计状态，迈出关键的第一步，甚至今晚都能睡个好觉 —— 因为你终于知道明天该干什么了。

关键词：STM32 Keil5 毕业设计 C语言

---

其他相关文章：

⛏正在赶稿中....

---

1.STM32裸机开发一般流程图

---

STM32裸机开发一般流程图

        一个以 main.c 为核心的、由多个 .c 和 .h 文件组成的“网状结构”工程 → 经由 编译器和链接器 处理，生成机器能够识别的 二进制文件（如 .hex 或 .bin） → 通过下载器 烧录到 STM32 芯片中，最终让芯片运行你的程序。

2.直入主题【以STM32F103型号，标准库为例】

2.1 前期准备

        开题报告已经可以看出你毕设基本需求了，需求要明确，有什么限制条件，完成什么样的功能。根据需求选择合适的STM32型号，大部分项目使用STM32F103系列就足够了。最常见的就是使用STM32最小系统板与传感器连接，完成完整的系统。

2.2 资料查找

参考论文，常用软件，模块资料，教程等。硬件最好准备齐全，方便直接进行调试。

• 电商客服 ⭐⭐⭐⭐ -------------找到相关店铺，直接问有没有xxx资料

• AI + 浏览器 ⭐⭐⭐ -------------找下载资源，文章

• 哔哩哔哩 ⭐⭐⭐ -------------评论区有宝藏

• github|gitee|gitcode ⭐⭐⭐ -----------找项目必备

• 直接买 ⭐⭐ -------------有风险需谨慎

• 微信搜索 ⭐⭐ -------------公众号白嫖

• QQ xxx交流群 ⭐ -------------大佬们，有xxx资料吗

• 其他渠道（如野火官网）⭐ ⭐ ⭐

小技巧：访问不了的网站可以尝试搜索xxx镜像站，例如谷歌学术镜像站。

2.3 Keil5安装

        B站视频教程，海量博客教学文章都可以找到。也就这几步：下载破解版安装包->安装固件库包->破解软件->打开软件并熟悉功开发界面。凡是从客服那获取的与硬件有关的网盘资料里大概率包含Keil5安装包，如果没有就多问几家吧，也可以去野火官网获取。安装CH340串口驱动与其他驱动--------驱动是一个可以识别与操控硬件的软件。

2.4 STM32基本知识

系统时钟：有节奏的滴答器，这是芯片正常运行必备前提。没了时钟，就像人没了心脏。

• HSI： 内部高速时钟，8MHz，芯片内置，可以作为时钟源头；

• HSE：外部晶振，一般也是 8MHz，需要芯片引脚连接接晶振电路，在芯片外面，可以作为时钟源头；

• PLL：倍频器，放大频率（Hz），比如 HSE ×9 → 72MHz，芯片内部电路，可以人为配置；

• PRE: 分频器，将某个频率源挑选过滤（除法），降低频率（Hz），芯片内部电路，可以人为配置；

• System Clock（SYSCLK）：真正驱动 MCU 运行的主时钟；

  system_stm32f10x.c 内配置，大约在110行代码处，或者自定义系统时钟初始化函数。

 #if defined (STM32F10X_LD_VL) || (defined STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)
 /* #define SYSCLK_FREQ_HSE    HSE_VALUE */
  #define SYSCLK_FREQ_24MHz  24000000
 #else
 /* #define SYSCLK_FREQ_HSE    HSE_VALUE */
 /* #define SYSCLK_FREQ_24MHz  24000000 */
 /* #define SYSCLK_FREQ_36MHz  36000000 */
 /* #define SYSCLK_FREQ_48MHz  48000000 */
 /* #define SYSCLK_FREQ_56MHz  56000000 */
 #define SYSCLK_FREQ_72MHz  72000000
 #endif

BUS总线：许多电线，用来传递时钟，数据等信息到各模块，就像人的血管一样，蔓延到手，脚。

中断： 临时打断正在运行的程序，运行完中断函数，返回打断的位置继续运行。就像你在开黑打游戏，你妈突然叫你去洗碗，洗完继续开黑。中断可以嵌套，比如洗碗的时候，你爷爷叫你帮他开电视，开完电视继续洗碗。----------中断函数是有限个的，已经被声明了，你要做的只是填充中断函数里内容。

startup_stm32f10x_hd.s 文件里有全部中断函数名，以XXXX_IRQHandler 固定命名形式，一般在stm32f10x_it.c 里编辑，或者写到编译器找得到的自定义文件里。

 // 串口中断服务函数
 void USART_IRQHandler(void)
 {
   uint8_t ucTemp;
     if(USART_GetITStatus(USARTx,USART_IT_RXNE)!=RESET)
     {
         ucTemp = USART_ReceiveData(USARTx);
     USART_SendData(USARTx,ucTemp);
     }
 }

GPIO：可以读电平/输电平的引脚，是芯片和外界的接口，可以用眼睛看到。

外设： MCU 自带的功能模块，电路在芯片里面，外的意思是指这些模块在 ARM Cortex-M（大脑） 核心外部。

常用外设：

外设	通俗功能
USART	串口通信，打印调试信息、连接蓝牙
SPI	高速通信，连接 OLED 屏、Flash
I2C	简洁通信，读取温湿度传感器
ADC	模拟→数字，读取电压、传感器信号
DAC	数字→模拟，比如音频输出
PWM（定时器）	控制舵机、电机转速、LED 亮度，实质控制平均电压大小
RTC	内置时钟模块
DMA	数据高速搬运，绕过CPU，直达快车
Time	精确定时器，指定一些定时操作，就像闹钟提醒干活
看门狗	异常死机，自动重启机制

2.5 C语言基础

        为了能基本看懂代码，只需要了解常见的C语言语法即可，寄存器什么的看看就行，因为标准库已经把操作寄存器的函数都准备好了，直接用就好。下面的语法需要注意，如果不理解，请参考结尾章节使用AI学习：

语法	通俗简介	示例
变量定义	给数据起个名字，用来存值	int a = 5;
函数定义与调用，声明	定义一个动作/功能，方便重复使用	void LED_On(void) { GPIO_SetBits(GPIOA, GPIO_Pin_0); }
条件判断	根据不同条件执行不同的代码块	if (a > 0) { do_something(); } else { do_other(); }
循环语句	重复执行一段代码	for(int i=0; i<10; i++) { LED_Toggle(); }
数组	一组相同类型的变量，按顺序排列	int arr[5] = {1,2,3,4,5};
指针	存储变量地址的变量，可用于间接访问或传递大数据	int *p = &a; *p = 10;
结构体	将多个变量打包成一个整体	GPIO_InitTypeDef GPIO_InitStructure;
宏定义	类似替换文本的快捷方式，常用于命名常量或简化代码	#define LED_PIN GPIO_Pin_0
头文件引用	导入需要使用函数/定义/结构体等	#include "stm32f10x_gpio.h"
强制类型转换	把一种数据类型“临时伪装”成另一种类型	(uint32_t)0x40010800
结构体指针访问	通过指针访问结构体成员，用于控制外设	USART1->SR & USART_FLAG_TXE

在项目里，我们经常创建的文件就是 .c 和 .h两种文件，它俩可以看成一对：

📌 .h 就像“菜单目录”，告诉别人有哪些菜（功能）可以用；

📌 .c 就是“厨房操作”，是真正做菜的地方（实现细节）！

文件类型	通俗解释	主要内容
.h 文件	说明书 / 接口定义文件	函数声明、宏定义、结构体、引脚名等
.c 文件	功能实现 / 实际代码逻辑	函数的具体实现、变量定义、底层操作等

led.h

 #ifndef __LED_H
 #define __LED_H
 ​
 // 宏定义：定义引脚/端口
 #define LED_PORT GPIOA
 #define LED_PIN  GPIO_Pin_0
 ​
 // 函数声明：告诉使用者有哪些函数可以使用，这些函数必须在 led.c 里实现
 void LED_Init(void);
 void LED_On(void);
 void LED_Off(void);
 ​
 #endif

led.c

 #include "led.h" // 包含头文件
 ​
 void LED_Init(void) {
     // 配置 GPIO 引脚
     GPIO_InitTypeDef GPIO_InitStruct;
     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
     GPIO_InitStruct.GPIO_Pin = LED_PIN;
     GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
     GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
     GPIO_Init(LED_PORT, &GPIO_InitStruct);
 }
 ​
 void LED_On(void) {
     GPIO_ResetBits(LED_PORT, LED_PIN);
 }
 ​
 void LED_Off(void) {
     GPIO_SetBits(LED_PORT, LED_PIN);
 }

 ​为了防止重复包含错误，我们会定义一个常量避免重复定义：

 #ifndef __LED_H
 #define __LED_H
 ​
 //代码
 ​
 #endif

2.6 常用 Keil5 面板功能

常用快捷键：

快捷键	功能说明
Ctrl + F7	编译整个项目
Ctrl + S	保存当前文件
Ctrl + F	查找关键字
右键+Go To xxxx	跳转查看某变量，函数源码
Ctrl + 滚轮	字体放大，缩小

编译：，每次改动代码需要下载调试之前，必须编译

新建/打开/保存 ：

程序下载到芯片：，需要使用Keil5能识别的烧录器

项目配置： ，魔术棒，主要选芯片型号，输出文件，.h 文件路径配置，下载器配置（可选）

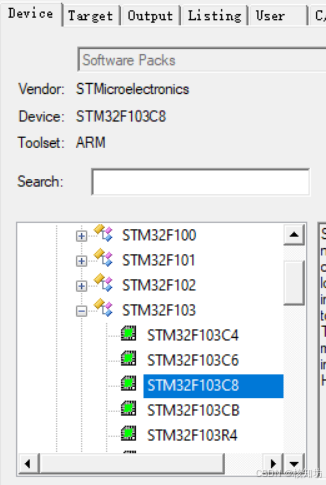

选芯片：

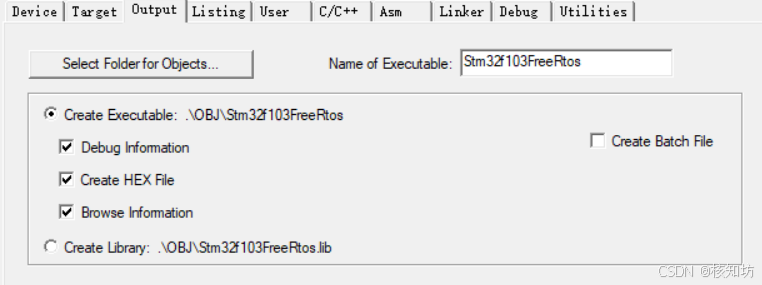

输出文件：

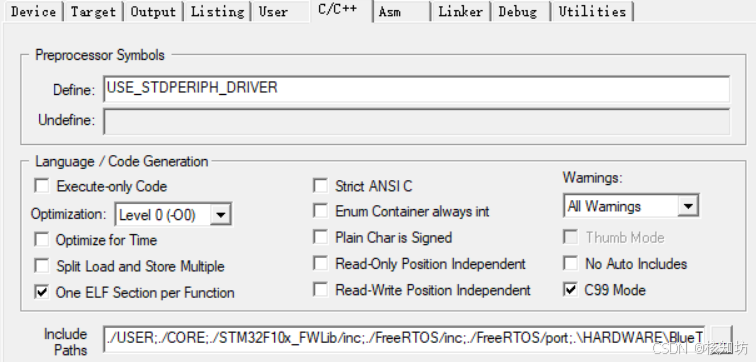

C语言配置：

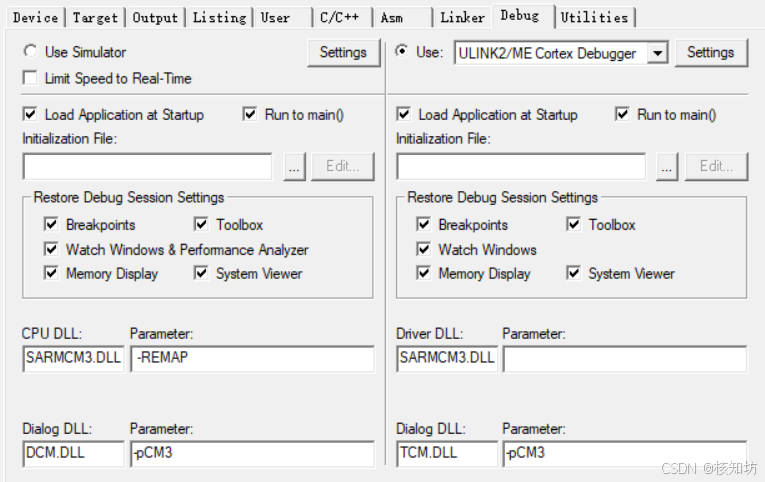

下载器配置：

常见下载方式：

下载方式	接口类型	是否需要 BootLoader	常用工具	特点说明
JTAG/SWD	调试接口	❌ 不需要	ST-Link Utility、Keil	✅最常用方式，支持下载+调试，速度快，可靠性高
串口下载（USART）	串口（如 PA9/PA10）	✅ 需要芯片内置 BootLoader	FlyMcu .bin文件	✅适合没有调试器时使用，需设置Boot0=1, Boot1=0
仿真器下载	J-Link、ST-Link	❌	Keil、J-Flash 等	商业版仿真器功能强大，支持更多芯片

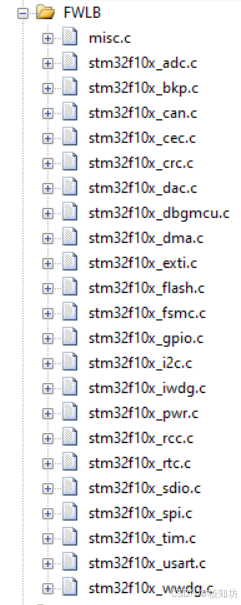

2.7 观察项目文件结构

        大部分标准库项目都与上面相似，USER下的可以自定义修改文件内容，其他文件夹里的stm32fxxx_xxx形式的文件（标准库源文件）最好不要动，需要的时候打开看就行。什么时候看，看什么？需要使用STM32资源时直接调用标准库内置函数，看函数参数，功能注释，结构体内容，常量。

        上图的每个文件都代表 STM32 的一个外设或功能集合，例如需要使用 SPI外设连接一个 LCD 屏幕。你先做的是根据 STM32 参考手册找到有哪几个 SPI，选择一个合适的 SPI。查找它复用的是哪些引脚，按照引脚功能用杜邦线看引脚名称连接好 LCD 屏幕，然后查看SPI需要的引脚特性准备写代码。比如我们使用 SPI1 :

SPI 引脚功能	对应引脚	方向	推荐 GPIO 模式	说明
SCK	PA5	输出	复用推挽输出（AF_PP）	SPI 时钟线，主机输出
MISO	PA6	输入	浮空输入（IN_FLOATING）	主机输入，从机输出的数据线
MOSI	PA7	输出	复用推挽输出（AF_PP）	主机输出，从机输入的数据线
NSS	PA4（可选）	输出/输入	推挽输出 / 浮空输入	可选：软件控制片选，或硬件控制时配置为输入

2.8 编写代码

创建自定义 .c 和 .h 文件，项目里引入 .c。配置号魔术棒里的 C/C++ 选项卡 Include Paths选项添加 .h 文件父文件夹，目的是让编译器找到这个文件。（文件夹已经添加过的，可以不再配置)

初始化代码按照以下顺序编写：

步骤	内容	说明
①	开启外设时钟 stm32f10x_rcc.h	RCC_APB2PeriphClockCmd()，外设没时钟就无法工作
②	配置 GPIO 引脚模式 stm32f10x_gpio.h	设置为复用推挽输出、浮空输入等模式
③	编写外设初始化结构体参数 stm32f10x_spi.h	设置外设的工作模式（主/从、时序等）
④	调用初始化函数	初始化外设寄存器，完成配置
⑤	使能外设	启动外设，准备通信
⑥	编写发送/接收函数（或使用中断/DMA）stm32f10x_exti.h	根据需求使用轮询、中断或 DMA（可选）

SPI相关的内置函数直接可以看 stm32f10x_spi.h 底部函数声明：

 /** @defgroup SPI_Exported_Functions
   * @{
   */
 ​
 void SPI_I2S_DeInit(SPI_TypeDef* SPIx);
 void SPI_Init(SPI_TypeDef* SPIx, SPI_InitTypeDef* SPI_InitStruct);
 void I2S_Init(SPI_TypeDef* SPIx, I2S_InitTypeDef* I2S_InitStruct);
 void SPI_StructInit(SPI_InitTypeDef* SPI_InitStruct);
 void I2S_StructInit(I2S_InitTypeDef* I2S_InitStruct);
 void SPI_Cmd(SPI_TypeDef* SPIx, FunctionalState NewState);
 void I2S_Cmd(SPI_TypeDef* SPIx, FunctionalState NewState);
 void SPI_I2S_ITConfig(SPI_TypeDef* SPIx, uint8_t SPI_I2S_IT, FunctionalState NewState);
 void SPI_I2S_DMACmd(SPI_TypeDef* SPIx, uint16_t SPI_I2S_DMAReq, FunctionalState NewState);
 void SPI_I2S_SendData(SPI_TypeDef* SPIx, uint16_t Data);
 uint16_t SPI_I2S_ReceiveData(SPI_TypeDef* SPIx);
 void SPI_NSSInternalSoftwareConfig(SPI_TypeDef* SPIx, uint16_t SPI_NSSInternalSoft);
 void SPI_SSOutputCmd(SPI_TypeDef* SPIx, FunctionalState NewState);
 void SPI_DataSizeConfig(SPI_TypeDef* SPIx, uint16_t SPI_DataSize);
 void SPI_TransmitCRC(SPI_TypeDef* SPIx);
 void SPI_CalculateCRC(SPI_TypeDef* SPIx, FunctionalState NewState);
 uint16_t SPI_GetCRC(SPI_TypeDef* SPIx, uint8_t SPI_CRC);
 uint16_t SPI_GetCRCPolynomial(SPI_TypeDef* SPIx);
 void SPI_BiDirectionalLineConfig(SPI_TypeDef* SPIx, uint16_t SPI_Direction);
 FlagStatus SPI_I2S_GetFlagStatus(SPI_TypeDef* SPIx, uint16_t SPI_I2S_FLAG);
 void SPI_I2S_ClearFlag(SPI_TypeDef* SPIx, uint16_t SPI_I2S_FLAG);
 ITStatus SPI_I2S_GetITStatus(SPI_TypeDef* SPIx, uint8_t SPI_I2S_IT);
 void SPI_I2S_ClearITPendingBit(SPI_TypeDef* SPIx, uint8_t SPI_I2S_IT);

要看具体信息可以右键+GoTo跳转到 stm32f10x_spi.c 的实现位置：

/** @defgroup SPI_Private_Functions
   * @{
   */
 ​
 /**
   * @brief  Deinitializes the SPIx peripheral registers to their default
   *         reset values (Affects also the I2Ss).
   * @param  SPIx: where x can be 1, 2 or 3 to select the SPI peripheral.
   * @retval None
   */
 void SPI_I2S_DeInit(SPI_TypeDef* SPIx)
 {
   /* Check the parameters */
   assert_param(IS_SPI_ALL_PERIPH(SPIx));
 ​
   if (SPIx == SPI1)
   {
     /* Enable SPI1 reset state */
     RCC_APB2PeriphResetCmd(RCC_APB2Periph_SPI1, ENABLE);
     /* Release SPI1 from reset state */
     RCC_APB2PeriphResetCmd(RCC_APB2Periph_SPI1, DISABLE);
   }
   else if (SPIx == SPI2)
   {
     /* Enable SPI2 reset state */
     RCC_APB1PeriphResetCmd(RCC_APB1Periph_SPI2, ENABLE);
     /* Release SPI2 from reset state */
     RCC_APB1PeriphResetCmd(RCC_APB1Periph_SPI2, DISABLE);
   }
   else
   {
     if (SPIx == SPI3)
     {
       /* Enable SPI3 reset state */
       RCC_APB1PeriphResetCmd(RCC_APB1Periph_SPI3, ENABLE);
       /* Release SPI3 from reset state */
       RCC_APB1PeriphResetCmd(RCC_APB1Periph_SPI3, DISABLE);
     }
   }
 }

看不懂的，直接AI生成（配置代码非常成熟，但需要根据需求微调）：我现在需要使用 STM32F103C8T6 的 SPI1 与一个 LCD 通信，帮我编写C语言，Keil5, 标准库初始化代码。

#include "stm32f10x.h"
 void SPI1_Init(void) {
     GPIO_InitTypeDef GPIO_InitStructure;
     SPI_InitTypeDef  SPI_InitStructure;
 ​
     // 开启 GPIOA 和 SPI1 的时钟
     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_SPI1, ENABLE);
 ​
     // 配置 SCK (PA5) 和 MOSI (PA7) 为复用推挽输出
     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
     GPIO_Init(GPIOA, &GPIO_InitStructure);
 ​
     // 配置 MISO (PA6) 为浮空输入（可选，LCD 一般不用返回数据）
     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
     GPIO_Init(GPIOA, &GPIO_InitStructure);
 ​
     // SPI1 配置：主机模式，8位数据，低电平空闲，1边沿采样
     SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex; // 全双工
     SPI_InitStructure.SPI_Mode = SPI_Mode_Master;                      // 主模式
     SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;                  // 8位数据
     SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;                         // 空闲时低电平
     SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;                       // 第一个时钟沿采样
     SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;                          // 软件管理 NSS
     SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_16; // 分频系数，调整通信速度
     SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;                // 高位先传
     SPI_InitStructure.SPI_CRCPolynomial = 7;                          // CRC 多项式，默认即可
     SPI_Init(SPI1, &SPI_InitStructure);
 ​
     // 使能 SPI1
     SPI_Cmd(SPI1, ENABLE);
 }
 ​
 void SPI1_SendByte(uint8_t byte) {
     // 等待发送缓冲区空
     while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);
     // 发送数据
     SPI_I2S_SendData(SPI1, byte);
     // 等待接收完成（也可省略）
     while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET);
     // 读取接收缓冲（清除标志位）
     (void)SPI_I2S_ReceiveData(SPI1);
 }
 ​

2.9 驱动文件（让模块运行起来）

        上一节的代码仅仅是初始化了 SPI 通信接口，这相当于只打通了和 LCD 通话的“电话线”。但 LCD 本身是一个复杂的显示模块，它内部有专用的驱动芯片，需要我们通过 SPI 发送一系列“特殊指令”来配置它，比如颜色格式、背景色、刷新方式、显示区域、睡眠模式等等。

        这些配置过程通常非常复杂，但你不用从零开始写。这些初始化代码早就有人帮你写好了！ 通常会打包成一对文件，例如：LCD.c, LCD.h 。哪里找这些文件呢？电商客服！！！直接找你的卖家，问他要，没有就找它的同行，这些文件一般在例程项目文件夹里，名字非常显眼。

        文件准备好，就把它们当作新文件引入到项目了。然后直接复制粘贴里面的内容喂给AI，让他帮你解释，并更具自己的要求进行调整。你要在LCD实现什么功能，请直接使用LCD.h 声明的函数，不够的可以自定义。其底层逻辑就是（其他通信协议类似）：用 SPI 发送特定格式的数据（通常来自 LCD 控制芯片的手册），间接控制 LCD 内部寄存器。不同寄存器决定 LCD 的不同行为，最后在屏幕上呈现出不同的效果。

2.10 编译报错怎么办？

        请将看不懂的错误直接发送给AI，他会帮你分析原因。但要注意不要被AI带偏，最好的编写习惯是，代码有些改动时，尽早编译，这样你可以提供更多的信息给AI。比如，我在xxx地方添加了xxx代码之后编译xxxx报错。

2.11 编译通过 0 错误，下载芯片后没有预期反应？

问题类型	描述
🧠 程序逻辑错误	死循环、分支跳转逻辑混乱，程序卡住或走错分支导致无输出
🔁 无限阻塞	比如等待某个外设就绪，结果它永远没准备好，程序卡死在 while 里
🧹 内存操作错误	指针未初始化、数组越界、内存越界写入等，容易引起死机或奇怪行为
⚙️ 初始化错误	外设参数设置错了（如 SPI 时序、GPIO 模式配置错误），导致功能无响应
🔌 硬件接线问题	电源、引脚未接好、LCD 或传感器没接上/接错，程序正常但看不到任何效果
🔍 输出未调试	程序正常跑，但你没设置串口输出/LED 反馈，看不出运行状态，误以为出错了

2.12 调试必备程序

功能	用处
Delay_ms	模拟等待，常用于初始化等待
LED_Blink	判断程序是否运行，调试必备
USART + printf	串口输出信息，实时调试变量和状态

---

3. 如何使用浏览器与生成式AI解决你的STM32开发问题？

---

对于浏览器和AI两种工具，我的观点：

        浏览器搜索提供了广泛的信息来源，适用于探索性学习或需要多角度理解问题，获取最新数据、新闻、论坛和技术文档。但需要花时间筛选和辨别信息的相关性和可靠性，可能会遇到信息过载的情况。通常问题字数较少且会加上一些关键词（怎样xxx，xxx如何xxx，xxx怎么使用，什么是xxxx，为什么xxx，xxx会xxx......）。例如STM32如何下载程序，毕业设计弄不出来会延毕吗等，xxx传感器如何使用。

        AI是一种"浓缩版浏览器"，它会将你的问题（前提是你的问题非常明确，字数挺多）不断精细化，使用某个专业领域的内容回答你，适合解决具体、明确的问题。它可以节省时间，提高效率，但也可能存在信息滞后或不准确的情况，尤其是在处理需要深入理解或创造性思维的问题。一般使用AI解决一些范围较小的问题，例如帮我规划xxx项目进度，如何解决C语言xxx报错,给我一个USART窗口调试程序，告诉我xxx代码功能，告诉我xxx函数如何使用。噢，对了，请在你提供的信息后面加上一段分隔符(-。.=)，然后把要求写下来。例如xxxBUG（1000字符）------------------C语言报错，帮我解决；xxxxxx.............................以上是我提供的方案，请给我一些建议。

        每当你有一个问题，你最先做的应当是将问题分解并描述清晰。请记住以下问题表达建议，这其实是一个我经常使用的AI小公式，每次使用它都会加快我找到答案的速度，找不到的话只能自己减少关键词去浏览器搜索，或着问人：

发生时间（可选） + 问题场景 + 错误现象（可选） + 预期结果 + 已尝试的解决方法（可选） + 限制条件（可选）+指令

以下是一个示例：

• （AI版）我是电子与信息专业的学生，我不知道如何开始我的毕设：基于单片机的个人健康助手的设计。目前我只准备好了一块STM32开发板，xxx型号心率传感器，xxx型号温度传感器，xxx型号重力传感器（问题场景）。我的系统需要完成这些功能：1.该设备需要放置在人的手臂上，需要接触皮肤 2.传感器数据需要通过数据线发送到电脑上显示 3.摔倒警报提示 4.心率，温度参数异常警报提升（预期结果）。老师要求我使用C语言和标准库编写程序（限制条件）。------------------------请根据我的情况帮我规划行动（指令）

• （浏览器版）基于单片机的个人健康助手

4. 总结

---

        本文简单介绍了STM32单片机开发流程，Keil5基本使用方式，源码编写方式，常见问题解决方式，最后介绍了如何使用AI，浏览器解决开发中的任何问题。

---
