Nreal Light开发-lesson 4 NRSDK中的手势识别

请在前几讲的基础上进行

一、准备工作

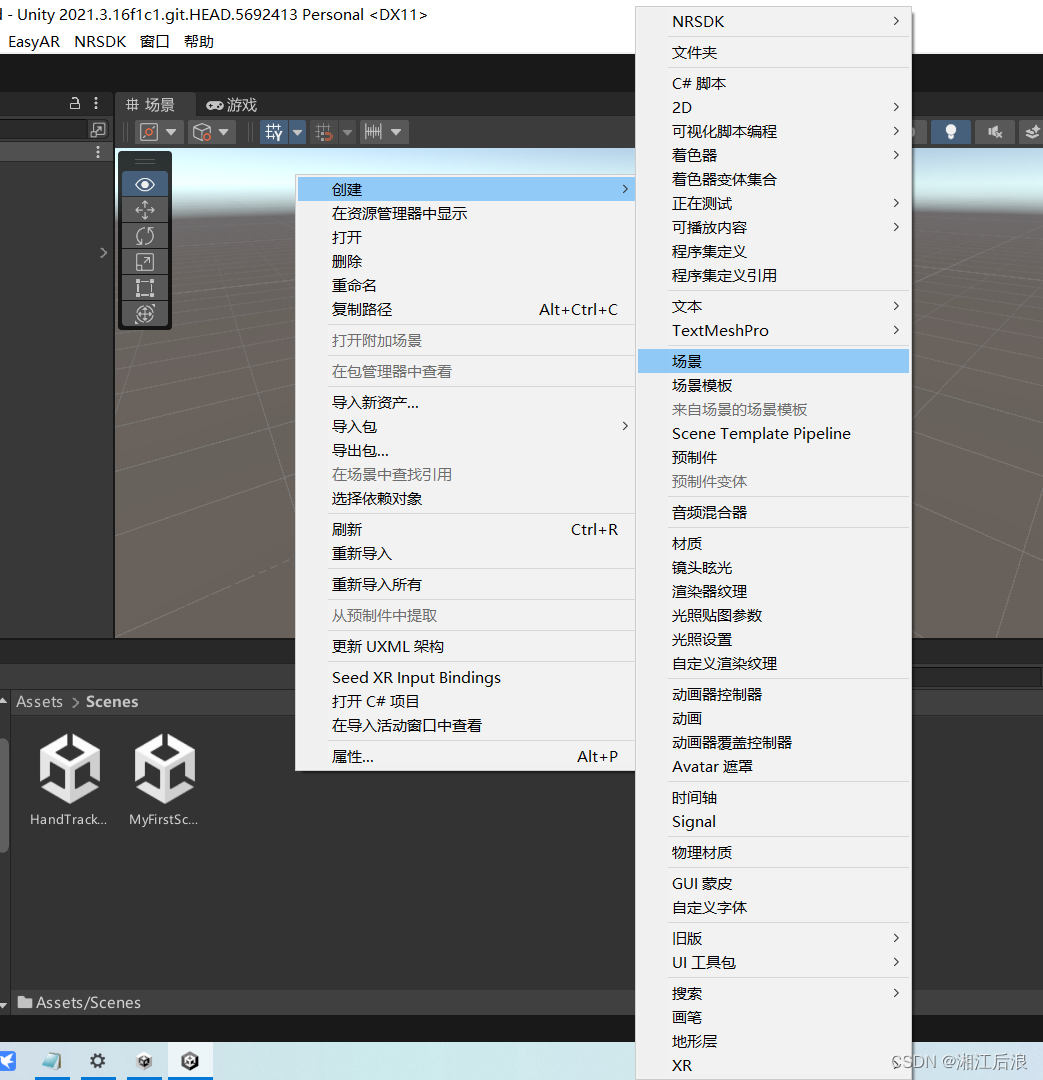

1.在Assets>Scenes中新建场景，重命名为HandTrackingLearning，并打开。

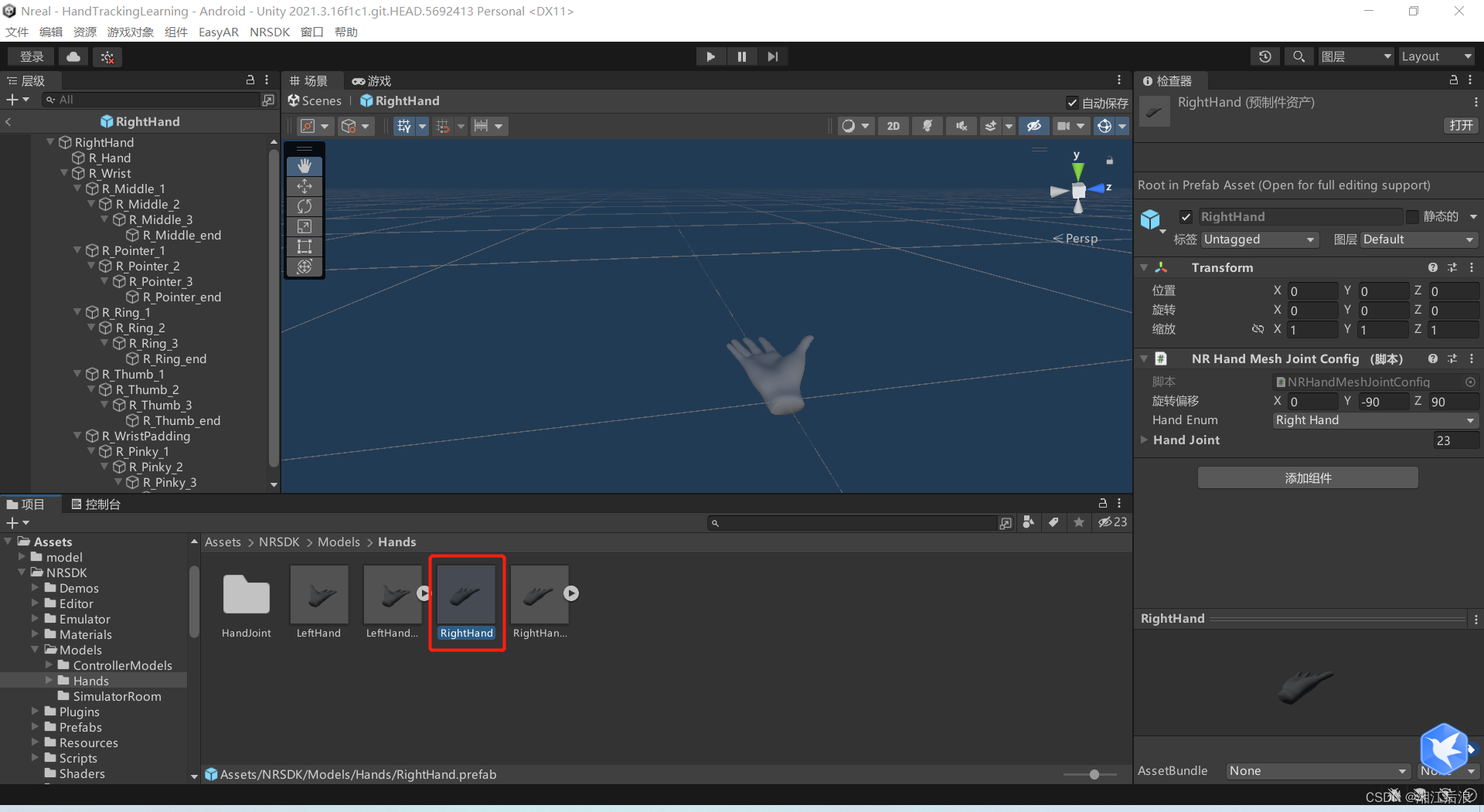

2、打开Assets>NRSDK>Models>Hands>RightHand

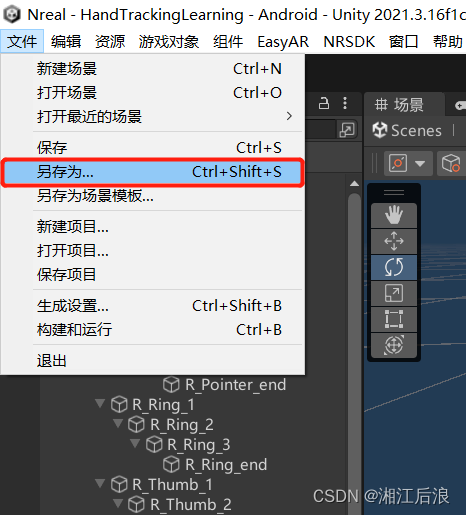

3、将其另存为Paper.prefab、Rock.prefab和Scissors.prefab

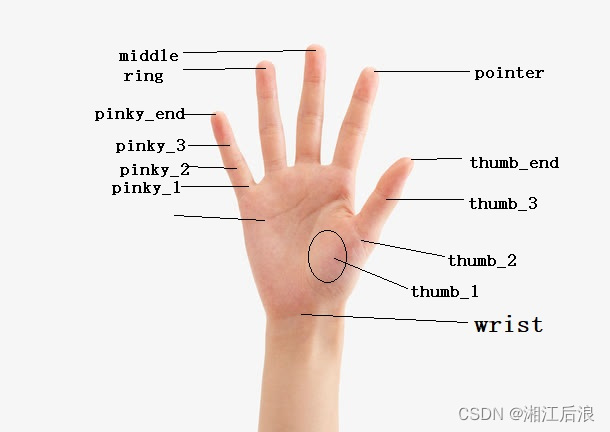

4、打开Scissors,注意左侧的Hierarchy（层级）栏，下面解释一下各部分的含义（个人理解，并未找到官方说明，建议亲自实验）：

• wrist 手腕
• middle_1 中指从下数第1个关节
• middle_2 中指从下数第2个关节
• middle_3 中指第3个关节
• middle_end 中指指尖（作用不清楚）
  接下来的各部分只是对应的指头不同，但含义相同
• pointer 食指
• ring 无名指
• thumb 大拇指
• pinky 小拇指
  注意：pinky上方还有一级，名为：wristpadding，指的是小拇指下方、掌纹处的关节；同样，thumb_1实际上也不是通常意义上的大拇指第一节，而是大拇指的掌处关节。

5、将Scissors的手型调整为游戏“石头剪刀布”中“剪刀”的手型。
为了节约大家时间，大家可以通过本链接（ 提取码：fs51）下载我调整好的手型，不过是在是有些难看，大家可以自行调整一下。

6、将Rock调整为“拳头”的手型。

二、正式开发

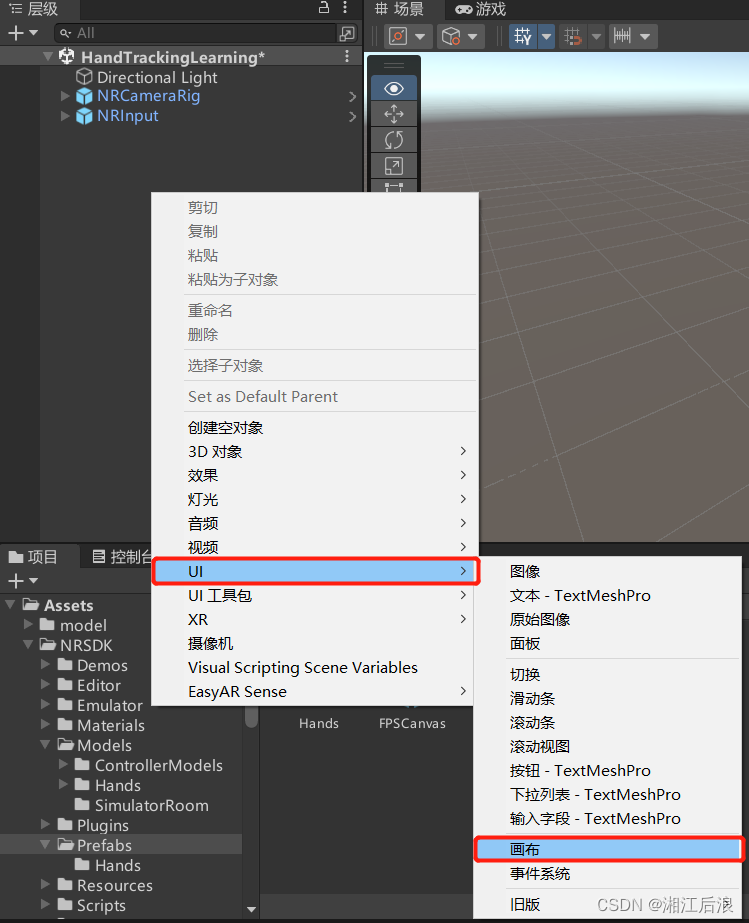

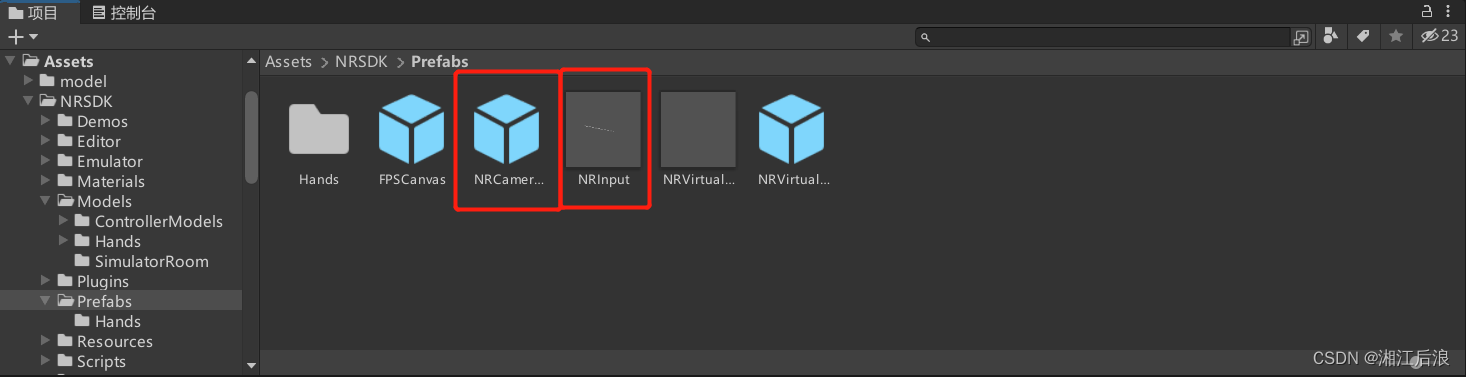

1、打开先前创建的HandTrackingLearning,删除场景中的Main Camera，新建NRCameraRig、NRInput和Canvas（注：前两个部件均位于Assets>NRSDK>Prefabs，拖入Hierarchy（层级）栏即可；新建Canvas的步骤为：在Hierarchy（层级）栏空白处右击，选择UI>Canvas(画布)。详见下面的若干图片。）。

删除和创建完成后，Hierarchy（层级）栏应如下图所示：

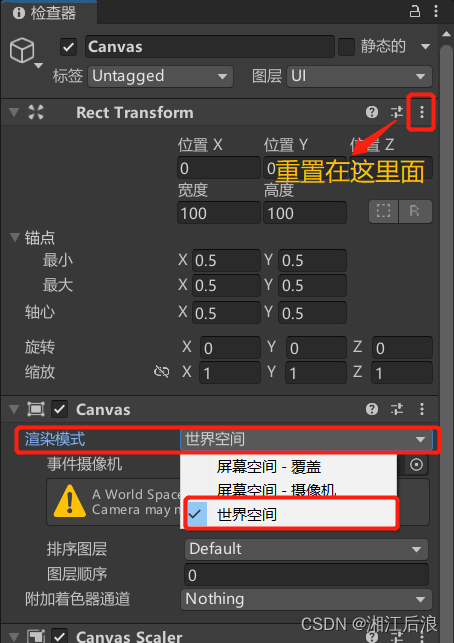

2、点开Canvas，将其Render Mode（渲染模式）改为World Space（世界坐标），然后重置其坐标。

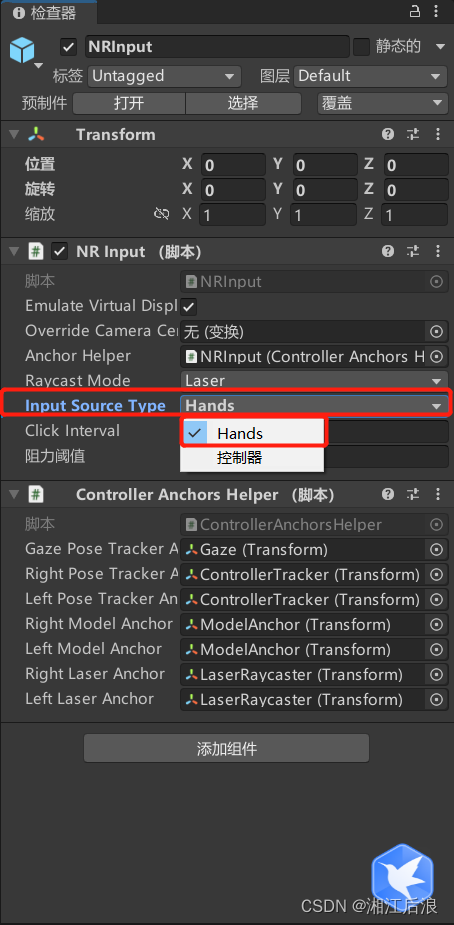

4、打开NRInput，将Input Source Type改为Hands。

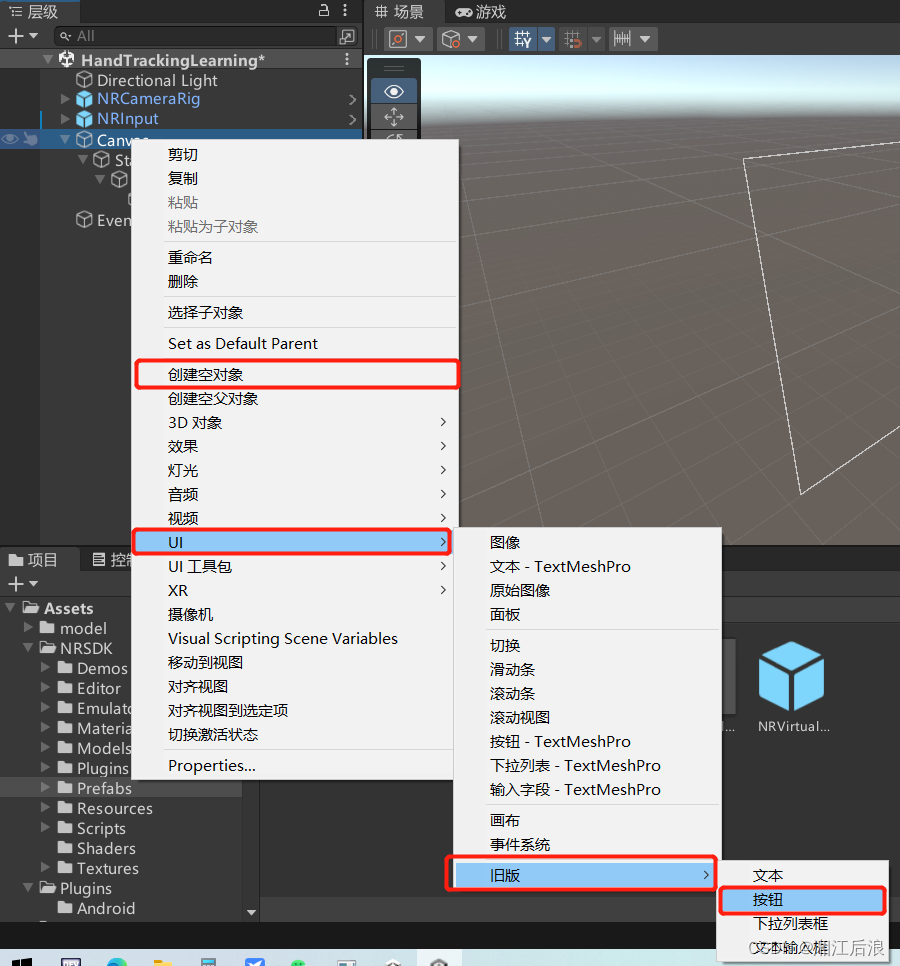

5、在游戏中，我们需要一个按钮来开始，所以在Canvas下面先创建一个空对象，命名为StartButton，再在空对象下创建一个按钮，方法如图：

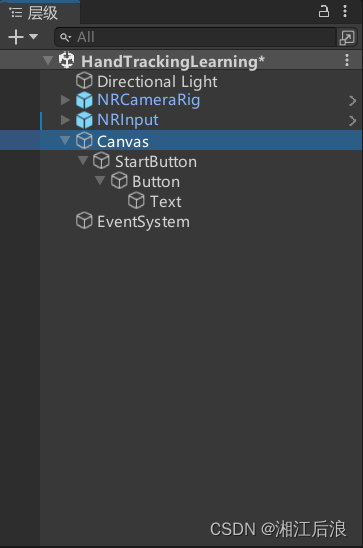

创建好后如下图：

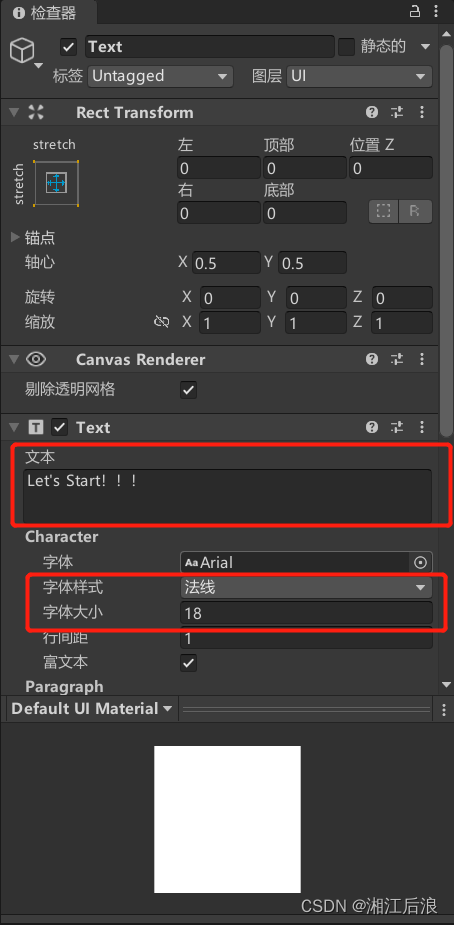

打开Text，修改文本和字体大小。（下图为推荐数据）

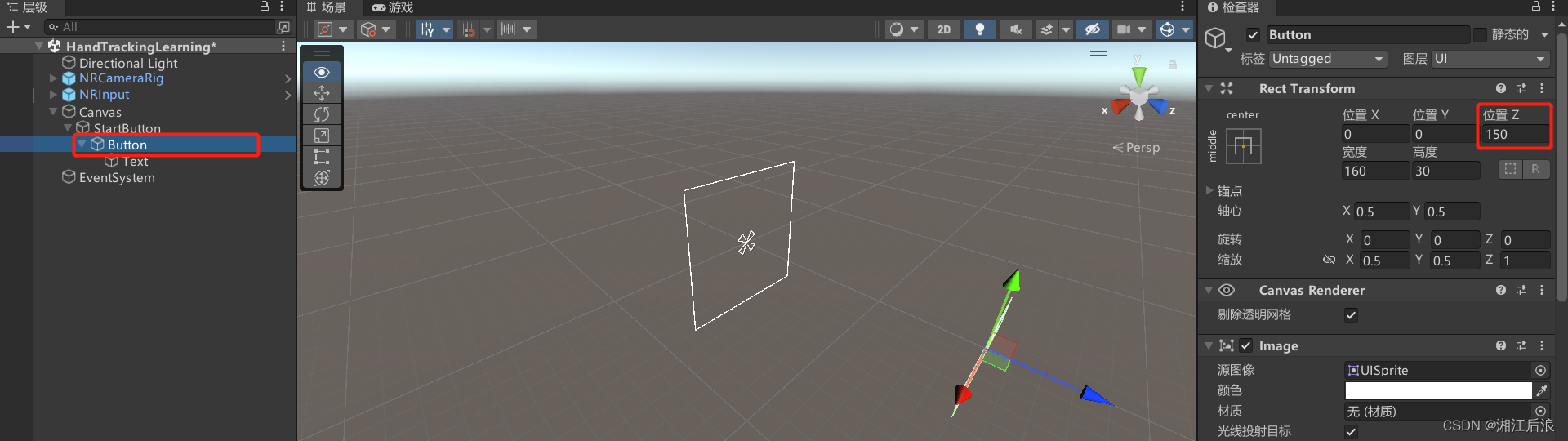

调整开始按钮的位置，使得能够在相机视角中看到它。（在我们完成整个项目后，认为将位置Z设为10，缩放设为0.05,0.05,1更为合适，所以请忽视下图的数据）。

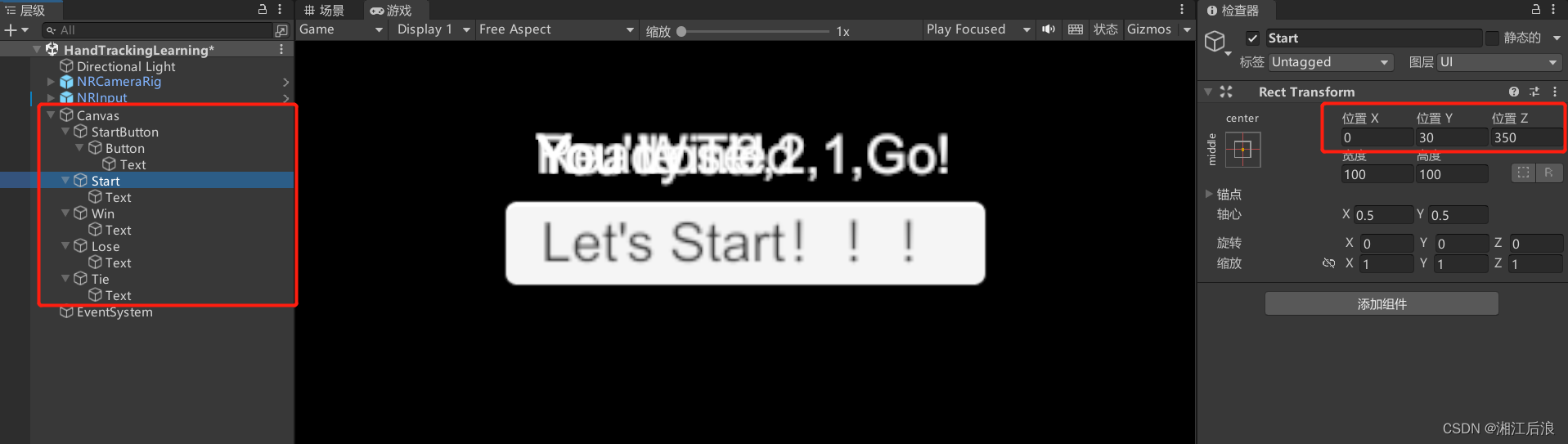

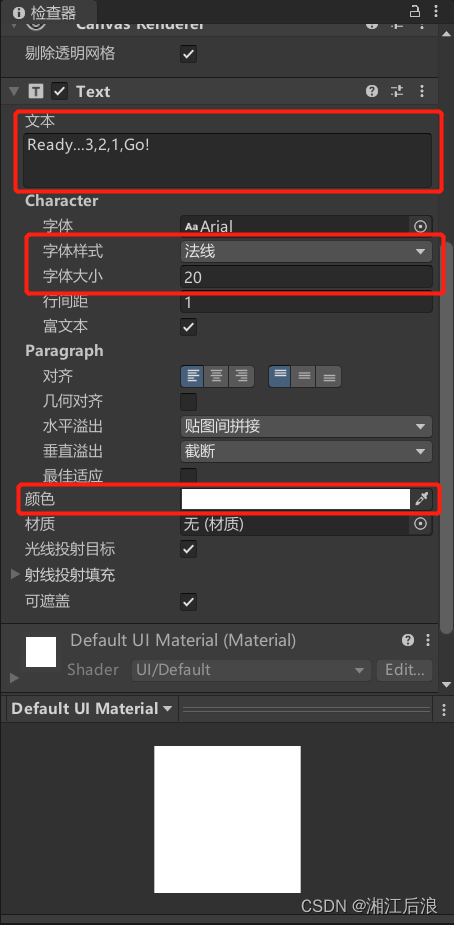

6、与上述同理，在Canvas下再创建4个空对象，分别命名为Start、Win、Lose、Tie,将其位置改为x=0,y=30,z=350。四个对象下分别创建Text，内容改为Ready...3,2,1,Go!、You Win!、You Lost!、You’re Tied!，字体大小改为20,颜色改为白色（数据及颜色均为推荐数据和推荐颜色）。创建后如图所示：

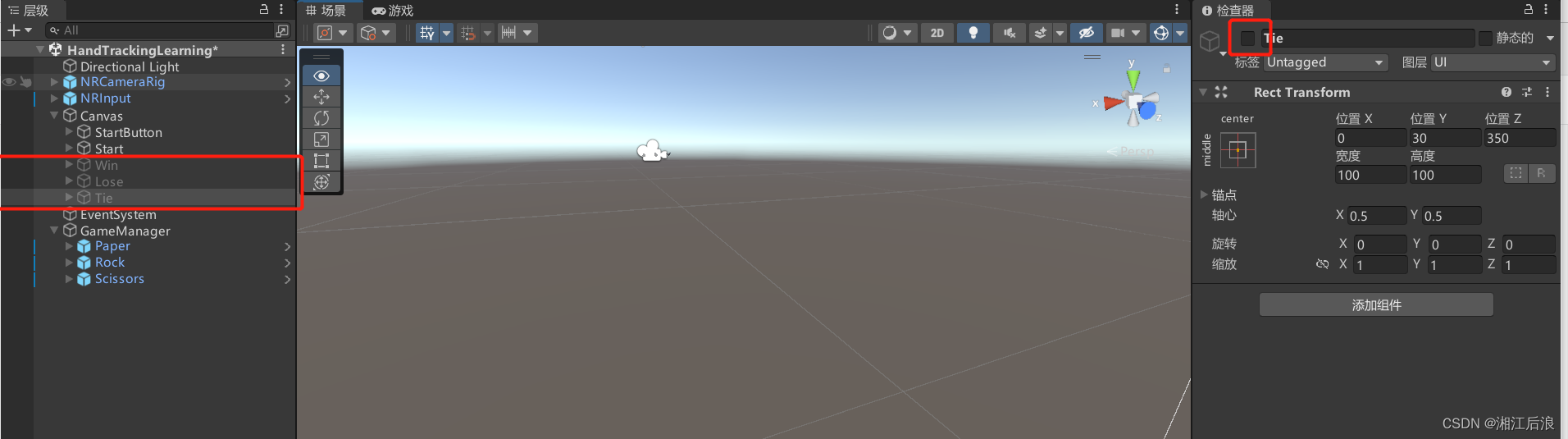

7、分别打开Start、Win、Lose、Tie四个对象，在检查器一栏中取消勾选。效果如图所示。(注：在我们进行完全部开发后，我们认为将Start也取消勾选更为合适，但由于后面的教程图片已经完成，所以请您主动忽视跟此相关的问题)

编写脚本

1、在Assets下新建一个文件夹Scripts,并打开，新建C#脚本,重命名为MenuManager，用来控制这些提示语的出现。

打开该脚本，将以下代码编写到脚本中。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class MenuManager : MonoBehaviour
{
    [SerializeField] GameObject[] menus;
    public static MenuManager Instance;

    private void Awake()
    {
        Instance = this;
    }
    public void OpenMenu(string menuName)
    {
        foreach(var item in menus)
        {
            item.SetActive(false);
        }
        foreach(var item in menus )
        {
            if(item.name==menuName)
            {
                item.SetActive(true);
                break;
            }
        }
    }
}

2、创建一个名为RPSHand的脚本，用来写判断类。编写以下代码：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using NRKernal;

public class RPSHand : MonoBehaviour
{
    public string name;
    public virtual string Judge(string _name)
    {
        return null;
    }
}

3、创建一个名为RPSManager的脚本，用来编写我们需要的游戏逻辑。编写以下代码：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using NRKernal;
using UnityEngine.UI;
using System.Globalization;

public class RPSManager : MonoBehaviour
{
    [SerializeField] GameObject[] hands;
    [SerializeField] Text gestureTxt;
    private bool isPlaying;
    private GameObject currentHand;
    public void OnClick()
    {
        if (isPlaying) return;
        isPlaying = true;
        foreach(var item in hands)
        {
            item.SetActive(false);
        }
        MenuManager.Instance.OpenMenu("Start");
        StartCoroutine("DelayHand");
    }
    IEnumerator DelayHand()
    {
        yield return new WaitForSeconds(3);
        currentHand = hands[Random.Range(0, hands.Length)];
        currentHand.SetActive(true);
        if(currentHand.GetComponent<RPSHand>().Judge(gestureTxt.text)=="win")
        {
            MenuManager.Instance.OpenMenu("Win");
        }
        else if(currentHand.GetComponent<RPSHand>().Judge(gestureTxt.text) == "lose")
        {
            MenuManager.Instance.OpenMenu("Lose");
        }
        else
        {
            MenuManager.Instance.OpenMenu("Tie");
        }
        isPlaying= false;
    }
}

4、接下来是三种手势的判断逻辑，同样是在Scripts的文件夹下，分别创建三个脚本,RockHand，PaperHand和ScissorHand。三个脚本分别如下：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class RockHand : RPSHand
{
    public override string Judge(string _name)
    {
        if (_name == "R:Paper")
        {
            return "win";
        }
        else if (_name == "R:Rock")
        {
            return "tie";
        }
        else return "lose";
    }
}

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class PaperHand : RPSHand
{
    public override string Judge(string _name)
    {
        if (_name == "R:Paper")
        {
            return "tie";
        }
        else if (_name == "R:Rock")
        {
            return "lose";
        }
        else return "win";
    }
}

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class ScissorHand : RPSHand
{
    public override string Judge(string _name)
    {
        if (_name == "R:Paper")
        {
            return "lose";
        }
        else if (_name == "R:Rock")
        {
            return "win";
        }
        else return "tie";
    }
}

四、脚本使用

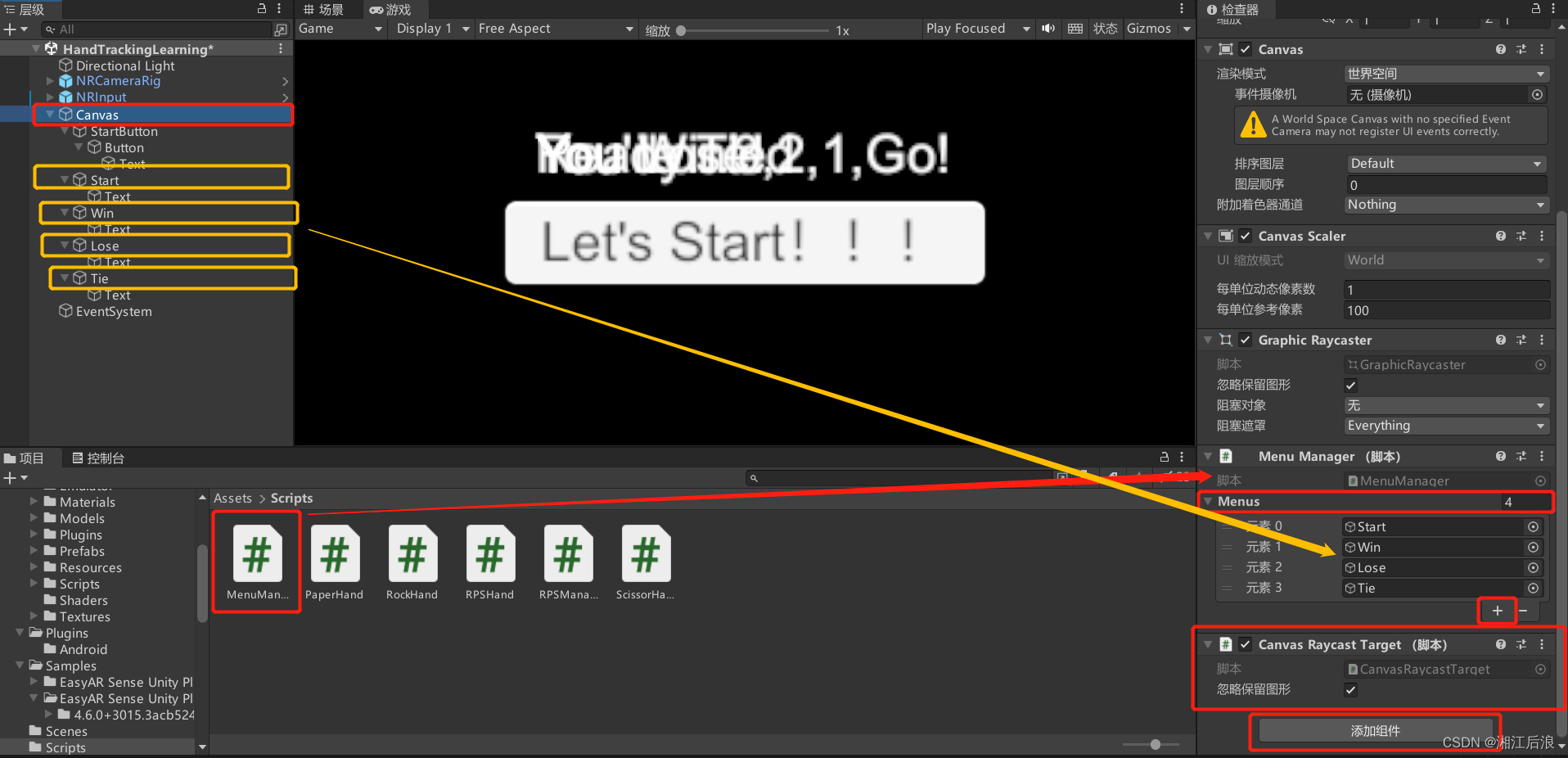

1、在Hierarchy(层级）栏中点开Canvas，将脚本MenuManager拖入，点击Menus，点击4次加号，将Hierarchy(层级）栏中Start、Win、Lose和Tie依次拖入Menus的四个元素。点击Add Component（添加组件），搜索组件Canvas Raycast Target并添加。

2、新建一个空对象并命名为GameManager,将先前创建的三个手势模型拖入GameManager下作为子对象，然后调整三个子对象的模型位置直至出现在合适的视角范围内。（注：我们建议将三个手掌的位置全部设为（x=0,y=0,z=0）,这是一个更好的位置。由于这是我们在完成整个项目开发之后发现的，所以后面的图片全部都存在与此相关的问题，请您忽视）。

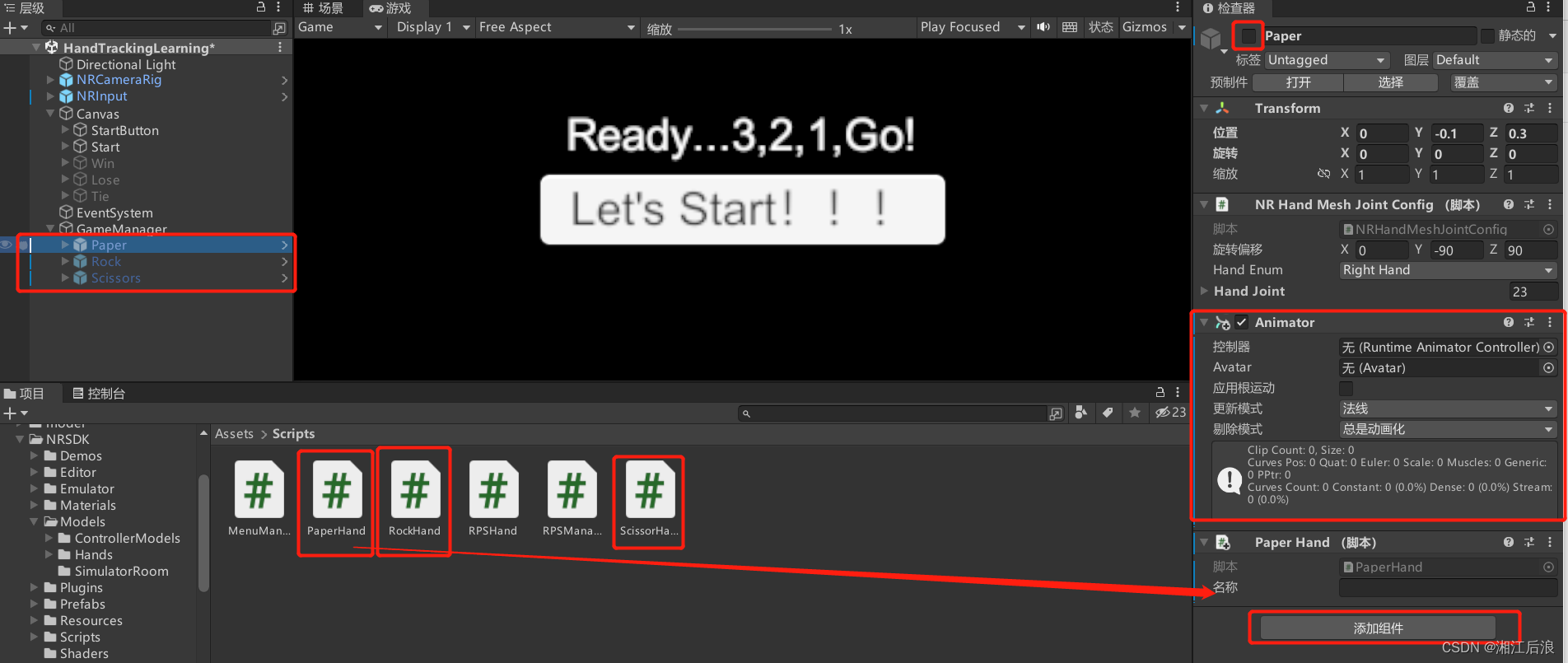

3、分别打开上述三个模型子对象，分别添加名为Animator的组件，再添加对应的控制脚本文件，最后取消勾选最上方的选项。

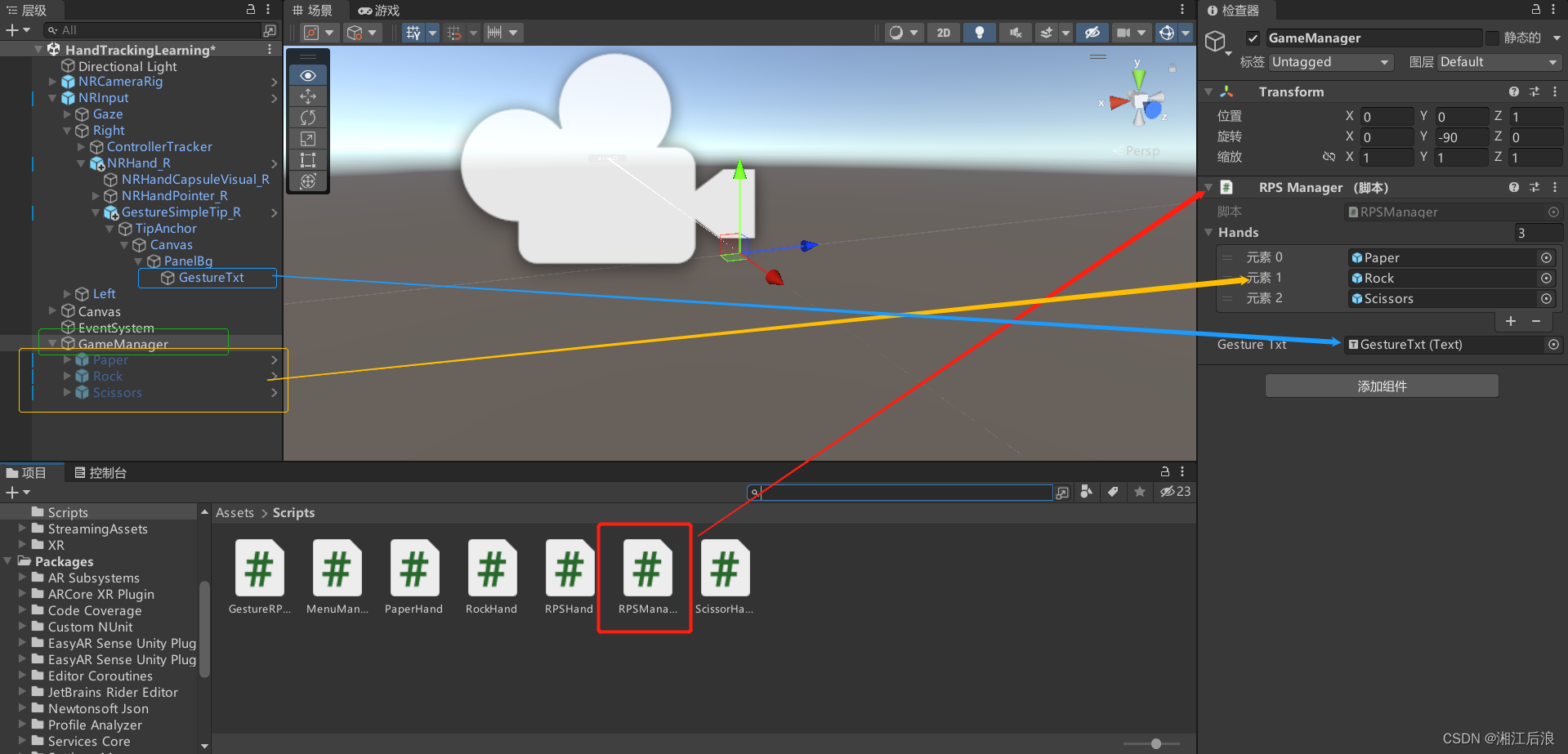

4、将RPSManager关联到GameManager这个对象上，并将三个手势模型添加到Hands下面。

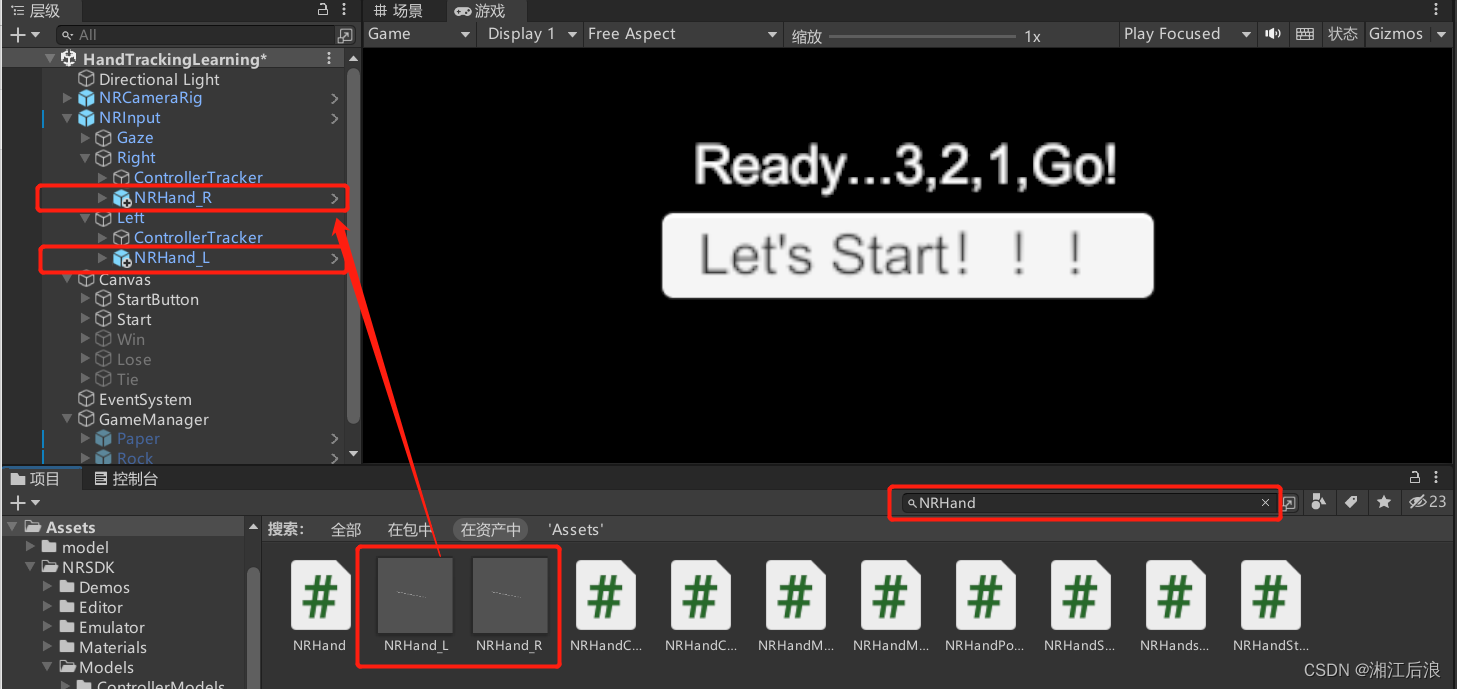

5、在资产中搜索NRHand，将NRHand_L和NRHand_R分别拖入NRInput中作为其中Right和Left的子对象。

五、手势识别

1、在资产中，搜索HandTracking,将名为HandTracking的场景拖入层级栏中。将HandTracking场景的NRInput>Right(或Left)>NRHand_R(NRHand_L)>GestureSimpleTip_R(GestureSimpleTip_L)复制，粘贴为HandTrackingLearning场景中NRInput>Right(或Left)>NRHand_R(NRHand_L)的子对象。

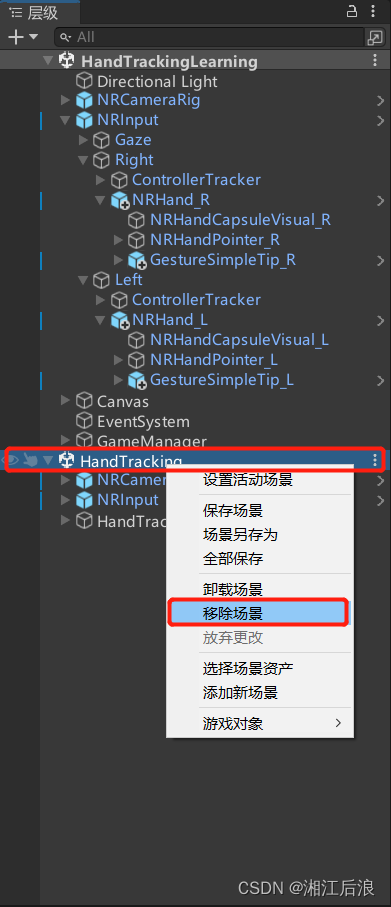

2、在层级栏中移除整个HandTracking场景。

3、在Assets>Scripts中新建脚本GestureRPSTip,内容如下:

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using NRKernal;
using NRKernal.NRExamples;
using System.Runtime;

public class GestureRPSTip : GestureSimpleTip
{
    public class GestureRPSName
    {
        public const string Gesture_Point = "Point";
        public const string Gesture_Rock = "Rock";
        public const string Gesture_Scissor = "Scissors";
        public const string Gesture_Paper = "Paper";
    }
    public override void UpdateGestureTip()
    {
        var handState = NRInput.Hands.GetHandState(handEnum);
        if (handState == null)
            return;
        switch (handState.currentGesture)
        {
            case HandGesture.Point:
                gestureTxt.text = string.Empty;
                break;
            case HandGesture.Grab:
                gestureTxt.text = GetHandEnumLabel() + GestureRPSName.Gesture_Rock;
                break;
            case HandGesture.Victory:
                gestureTxt.text = GetHandEnumLabel() + GestureRPSName.Gesture_Scissor;
                break;
            case HandGesture.OpenHand:
                gestureTxt.text = GetHandEnumLabel() + GestureRPSName.Gesture_Paper;
                break;
            default:
                gestureTxt.text = string.Empty;
                break;
        }
        if (handState.isTracked)
        {
            Pose palmPose;
            if (handState.jointsPoseDict.TryGetValue(HandJointID.Palm, out palmPose))
            {
                UpdateAnchorTransform(palmPose.position);
            }
            tipAnchor.gameObject.SetActive(!string.IsNullOrEmpty(gestureTxt.text));
        }
        else
        {
            tipAnchor.gameObject.SetActive(false);
        }
    }
}

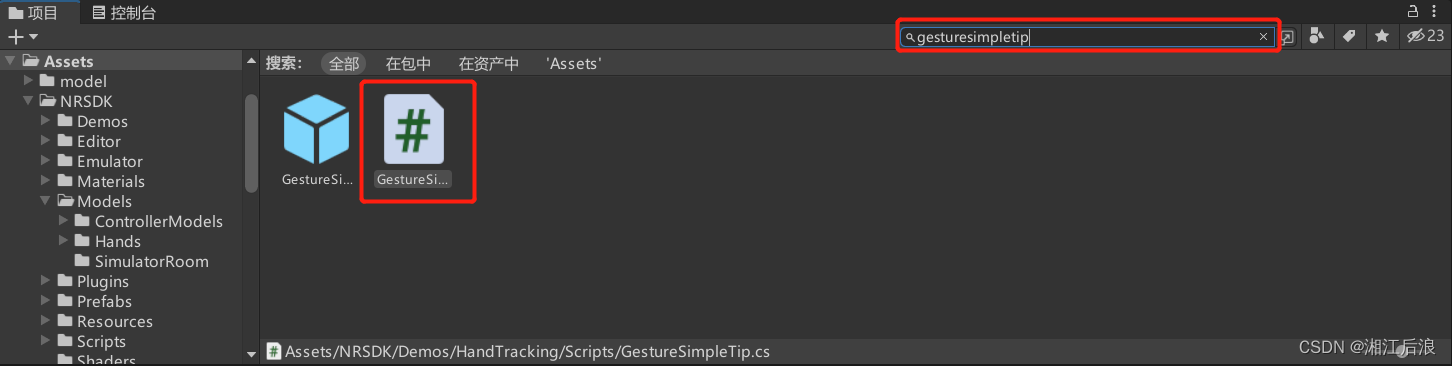

4、在资产中寻找GestureSimpleTip脚本并打开。

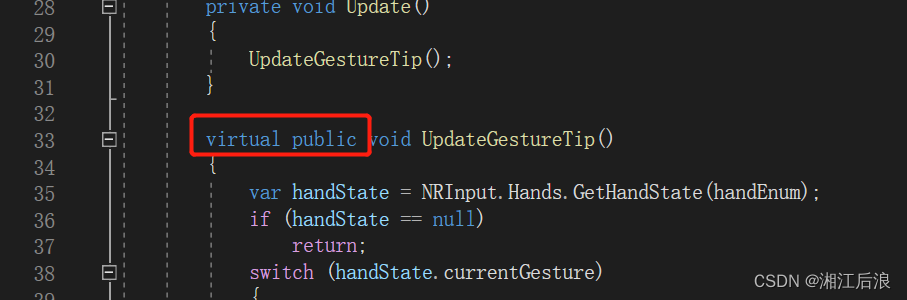

将代码第33行private改为virtual public,81、95行private改为virtual public。

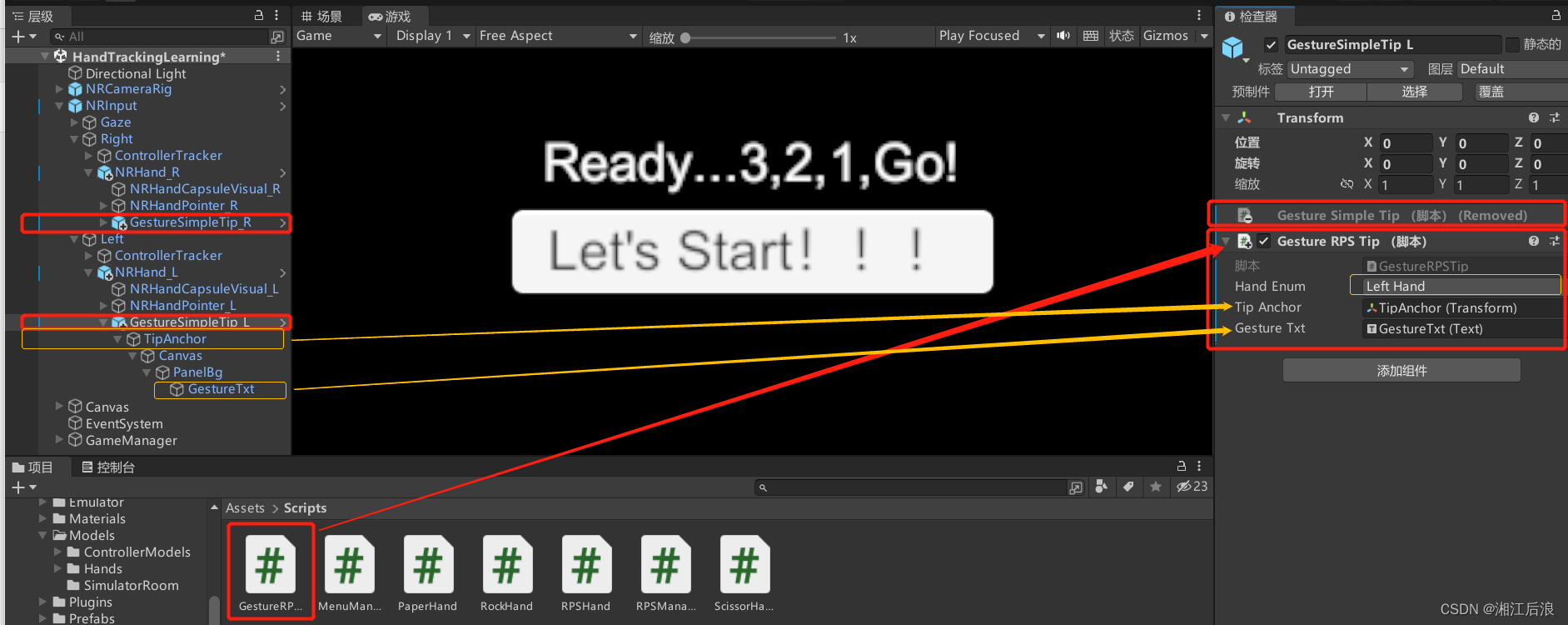

5、打开两个GestureSimpleTip对象，将原有的Gesture Simple Tip组件移除，再将新创建好的GestureRPSTip文件关联上，调整Hand Fnum（左手选Left Hand,右手选Right Hand），再将层级栏中的NRInput>Right(Left)>NRHand_R(NRHand_L)>GestureSimpleTip_R(GestureSimpleTip_L)>TipAnchor和NRInput>Right(Left)>NRHand_R(NRHand_L)>GestureSimpleTip_R(GestureSimpleTip_L)>TipAnchor>Canvas>PanelBg>GestureTxt两个对象拖入Tip Anchor和Gesture Txt。

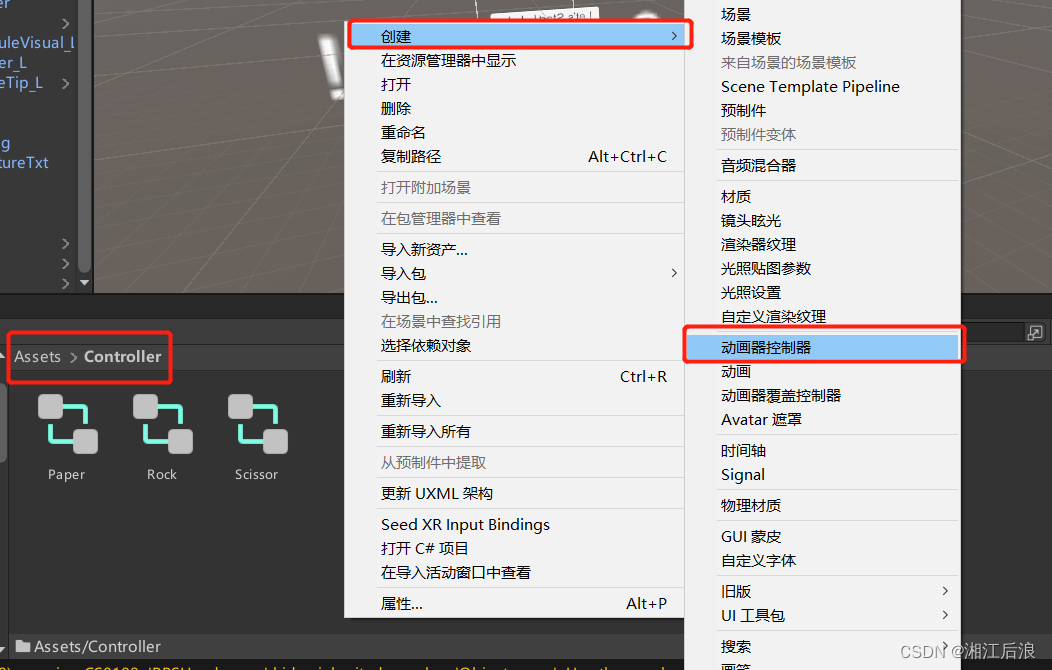

6、在Assets下新建文件夹Controller，进入后新建三个动画控制器,命名为Paper、Rock、Scissor。

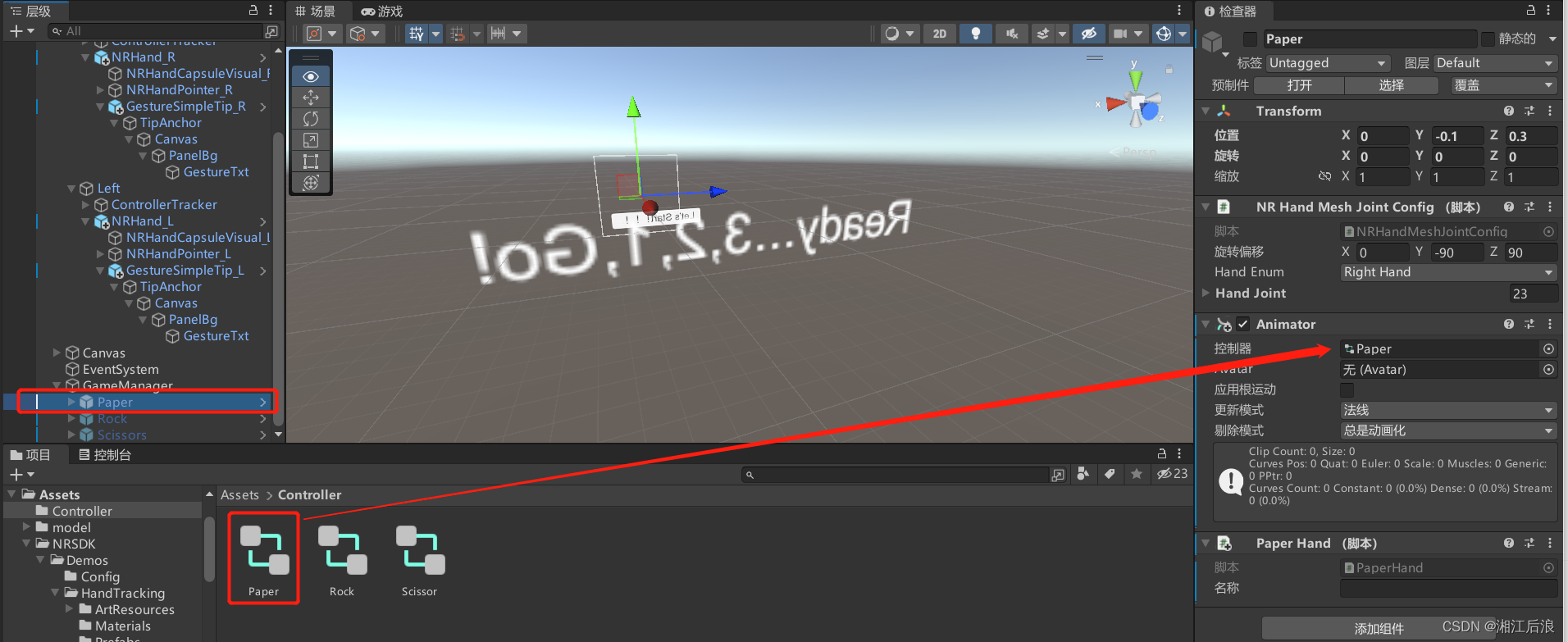

7、将三个动画控制器拖入相应模型的Animator的控制器中。

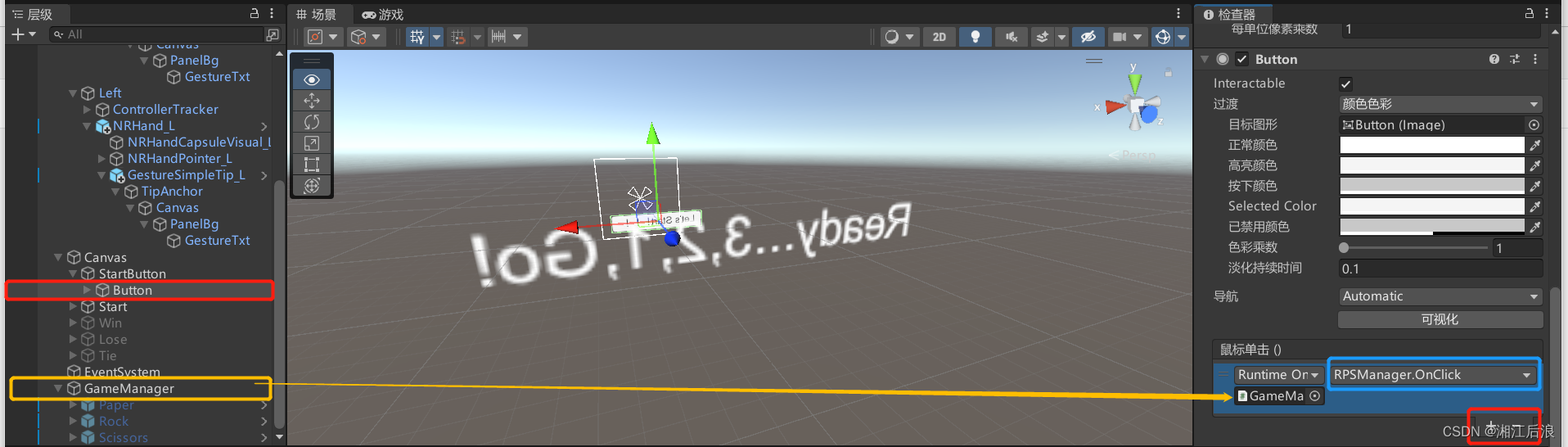

8、打开Canvas>StartButton>Button，找到鼠标点击，点击+，将GameManager拖入，最后选择RPSManager.OnClick。

六、导出文件

像以往一样将文件导出，在Nreal Light中运行即可。

七、后记

由于我们教程的制作也是在学习他人教程的同时进行的，在本教程的制作过程中，我们参考的教程出现多处操作没有进行说明，导致我们最后的项目一度处于停滞不前的状态。在经过多日的研究、查阅资料后，我们才总算解决所有问题，利用markdown写下了这篇9100余字的教程。由于过程中我们也有部分步骤由于没有经验而出错，所以图片上会存在问题。如有任何需要帮助的地方，欢迎留言。
