在锂电池管理系统中，电池的均衡功能是非常重要的一环，因为它能够确保每个电池单元的电压保持在一个合理的范围内，避免过充或过放，从而延长电池组的寿命和提高安全。这里我们主要探讨被动均衡的原理，以及它在具体电路设计中的实现方式。

1：为什么需要做电池均衡

锂电池组通常由多个电池单元串联组成。由于制造工艺差异和使用过程中的不同因素，各个电池单元的容量、内阻和充放电特性都会有所不同，这会导致在长期使用中，电池组中的单个电池电压发生偏差。如果不对这些电压偏差进行纠正，可能会导致某些电池过充或过放，从而损坏整个电池组。

电池均衡技术通过调整电池电压，使得每个电池单元的电压保持在一致的水平上。均衡可以分为被动均衡和主动均衡两种方式。

2：被动均衡原理

被动均衡（Passive Balancing）是一种相对简单且成本较低的电池均衡方式。它的原理是在电池组中的某些电池电压过高时，通过连接一个电阻，将多余的能量以热量的形式耗散掉，使这些电池的电压降低，从而达到均衡的目的。

电阻放电： 在被动均衡电路中，通常在每个电池单元上并联一个电阻。通过控制电路（如MOSFET开关），当检测到某个电池的电压高于设定值时，开关导通，电阻开始放电，将该电池的多余电能以热能的形式释放出来，使电压降低。

电压检测： 控制电路会持续监测每个电池单元的电压，一旦某个电池的电压回到正常范围（通常是均衡电压），控制电路会关闭该电阻的放电回路，停止耗能。

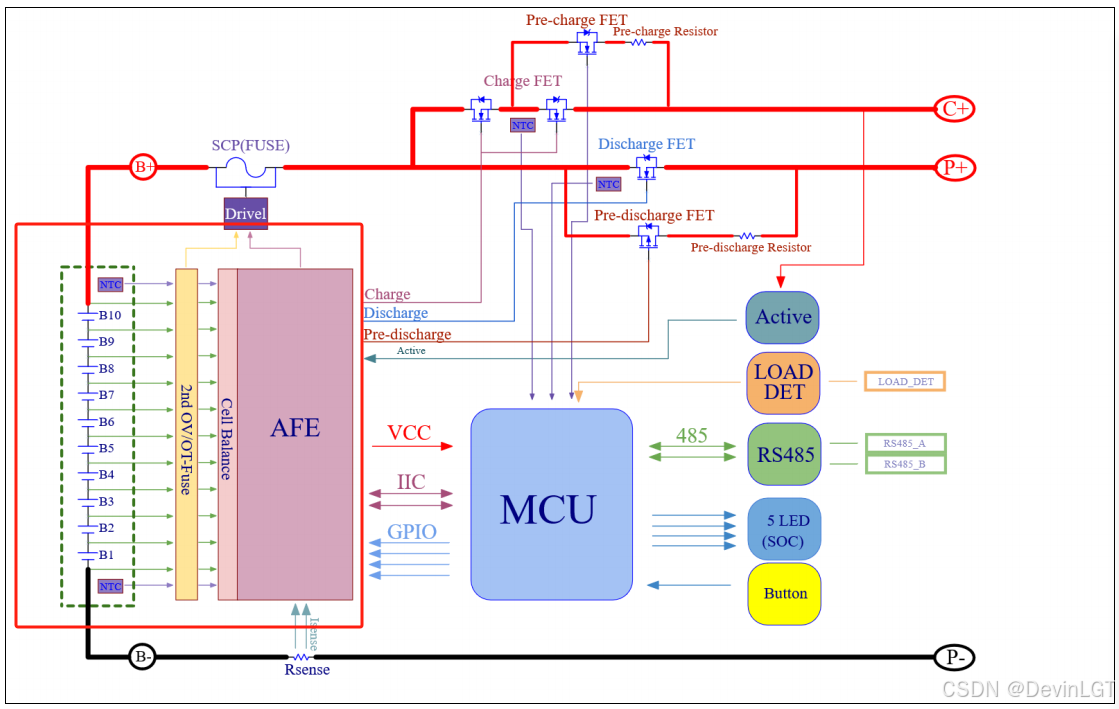

内部均衡与外部均衡： 内部均衡是指在电池管理芯片（如TI的BQ76940或BQ76952）内部实现的均衡功能，通常通过内置的MOSFET和电阻进行；外部均衡则需要外部的MOSFET和电阻来完成，通常能够支持更大的均衡电流。

3：被动均衡开关条件

为了电池安全和均衡效率，电池均衡并不是每时每刻都开启着。正常情况下，需要满足如下要求：

均衡开启条件：

1：当 Vmin-cell＞3.8V

2：电芯压差 Vmax-Vmin≥30 mV

3：在充电状态/静置状态

4：需要同时满足非过压保护/非温度保护/非二级保护这些条件

均衡关闭条件：

1：当处于放电状态下

2：Vmax-Vmin≤20mV

3：触发电芯压差保护
4：Vmin-cell≤3.8V

（以上，满足任意一个条件关闭均衡）

4：被动均衡优缺点

1：优点：
成本低：被动均衡电路设计简单，主要元件为电阻和控制开关，成本低廉。
电路简单：相较于主动均衡，被动均衡的电路实现更简单，容易集成到电池管理系统中。

2：缺点：
能量损耗大：被动均衡的主要缺点是效率低，因为电能被直接转化为热能，浪费掉了。
均衡速度慢：被动均衡均衡电流通常较小，均衡速度较慢，特别电池组中电压差异较大时。
热管理：由于被动均衡过程中会产生热量，需要考虑热管理问题，避免元件过热。

被动均衡，考虑到散热一般均衡电流都不大，基本在40~60ma左右。
