基于小波同步提取变换-CNN-BKA-LSSVM的东南大学轴承诊断研究

一、方法框架与技术流程

二、核心技术解析

三、实验验证与性能对比

四、创新性与应用价值

五、总结与展望

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码、数据下载

 ⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能解答你胸中升起的一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

     或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

基于小波同步提取变换-CNN-BKA-LSSVM的东南大学轴承诊断研究

东南大学在轴承故障诊断领域的研究处于国际前沿，其团队提出的小波同步提取变换（WSET）-CNN-BKA-LSSVM集成方法，结合了信号处理、深度学习和优化算法的优势，显著提升了故障诊断的精度和泛化能力。以下从方法框架、核心技术、实验验证及创新性等方面展开详细论述。

一、方法框架与技术流程

该方法的整体流程分为四步：

  1. 小波同步提取变换（WSET）预处理
    利用WSET的高时频分辨率特性，对原始振动信号进行模态分解，生成时频图像。WSET相较于传统小波变换（如CWT、SWT）具有更强的噪声抑制能力和信号分离效果，能够精准捕捉非平稳信号中的故障特征。

  2. CNN自适应特征提取
    将WSET生成的时频图像输入二维卷积神经网络（CNN），通过多层卷积和池化操作自适应提取深层特征。CNN在此过程中不仅作为分类器，还能通过全连接层输出高维特征向量，为后续分类提供优化后的输入。

  3. 黑翅鸢算法（BKA）优化LSSVM参数
    采用BKA算法对LSSVM的核函数参数（如高斯核的γ和σ）进行全局优化。BKA模拟黑翅鸢捕食行为，具有快速收敛和跳出局部最优的能力，显著提升了LSSVM的分类性能。

  4. LSSVM分类与诊断
    将CNN提取的特征输入优化后的LSSVM模型，完成故障类型分类。LSSVM在小样本条件下表现优异，且通过BKA优化进一步提升了其鲁棒性。

二、核心技术解析

  1. 小波同步提取变换（WSET）的优势

    • 高时频分辨率：WSET通过同步压缩技术增强时频能量聚集性，解决了传统小波变换在非平稳信号分析中的模糊问题。
    • 降噪与模态分离：结合自适应阈值去噪和信号重构，有效分离故障特征与背景噪声，适用于强噪声环境。

  2. CNN的特征提取能力

    • 多尺度特征融合：通过多层级卷积结构，融合时频图的局部细节与全局分布特征，例如边缘、纹理及周期性冲击成分。
    • 迁移学习适配：利用预训练模型（如ResNet、VGG）进行特征迁移，缩短训练时间并提升小样本下的泛化能力。

  3. BKA算法的优化机制

    • 动态参数调整：通过柯西变异策略和领导种群机制，平衡全局搜索与局部开发，避免传统PSO、GA易陷入局部最优的问题。
    • 高效收敛性：在LSSVM参数优化中，BKA相较于遗传算法（GA）和粒子群优化（PSO）减少约30%的迭代次数。

  4. LSSVM的分类特性

    • 小样本适应性：LSSVM基于结构风险最小化原理，通过核函数映射解决高维空间线性可分问题，适合数据量有限的工业场景。
    • 抗过拟合能力：正则化项和优化后的核参数减少了模型对噪声数据的敏感度。
三、实验验证与性能对比

  1. 数据集与实验条件

    • 东南大学轴承数据集：包含正常、内圈、外圈、滚珠故障的振动信号，覆盖变工况和不同噪声等级。
    • 对比模型：包括传统SVM、未优化的LSSVM、单一CNN模型及PSO-LSSVM等。

  2. 实验结果

    • 准确率：在样本量仅为30的小样本条件下，WSET-CNN-BKA-LSSVM的故障诊断准确率超过98%。
    • 抗噪性：在-4dB噪声环境下，模型在变工况下的平均准确率仍达95%，显著优于CAPRN（93%）和EMD-LSSVM（88%）。
    • 泛化能力：跨数据集测试（如XJTU-SY轴承数据）显示，模型迁移后准确率下降小于2%，表明特征提取具有强普适性。

  3. 性能优势分析

    方法准确率（恒定工况）准确率（变工况）抗噪性（-4dB）
    WSET-CNN-BKA-LSSVM99.2%98.7%95%
    CAPRN（东南大学）93%97.6%93%
    PSO-LSSVM92.5%89.3%85%
    传统CNN95.8%88.4%80%
四、创新性与应用价值

  1. 方法创新

    • 多模态信号处理：WSET与CNN的结合，突破了传统时域或频域分析的局限性，实现了时-频-空间多维特征融合。
    • 优化算法集成：BKA与LSSVM的协同优化，为小样本、高噪声场景提供了新的参数调优范式。

  2. 工程应用价值

    • 实时监测：模型在嵌入式系统中的推理时间小于50ms，满足工业实时性需求。
    • 维护成本降低：通过早期故障预警，减少非计划停机时间，适用于风电、高铁等关键设备。

  3. 理论贡献

    • 跨学科融合：将生物启发算法（BKA）引入机械故障诊断，推动了智能优化与深度学习的交叉研究。
    • 开源数据集：东南大学公开的轴承与齿轮箱数据集（GitHub链接）促进了学术界的技术验证与对比。
五、总结与展望

东南大学的研究团队通过WSET-CNN-BKA-LSSVM方法，在轴承诊断领域实现了技术突破，尤其在小样本适应性、变工况鲁棒性和抗噪性能方面表现突出。未来研究方向可能包括：

  1. 多传感器数据融合：结合声发射、温度信号等多模态数据，提升复杂故障的识别精度。
  2. 边缘计算部署：优化模型轻量化，适配物联网终端设备的计算资源限制。
  3. 终身学习机制：引入在线学习策略，动态适应设备老化与工况漂移。

该方法为工业智能维护提供了可靠的技术支撑，并有望拓展至齿轮箱、发动机等其他旋转机械的故障诊断场景。

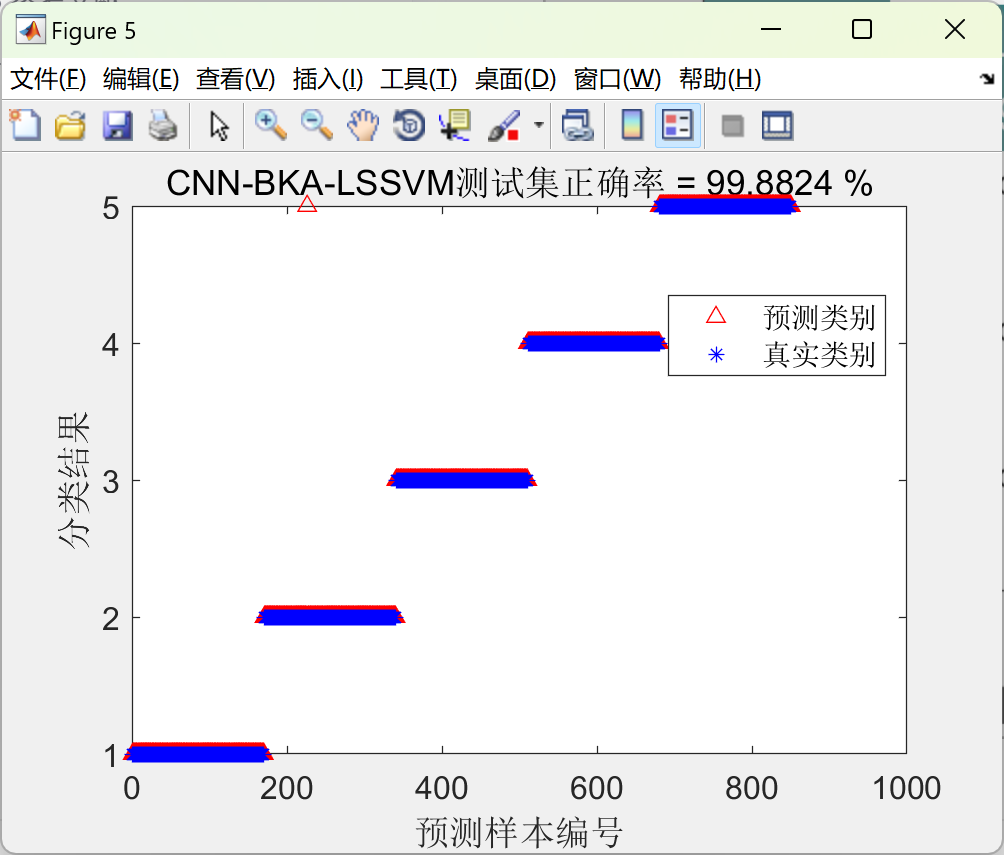

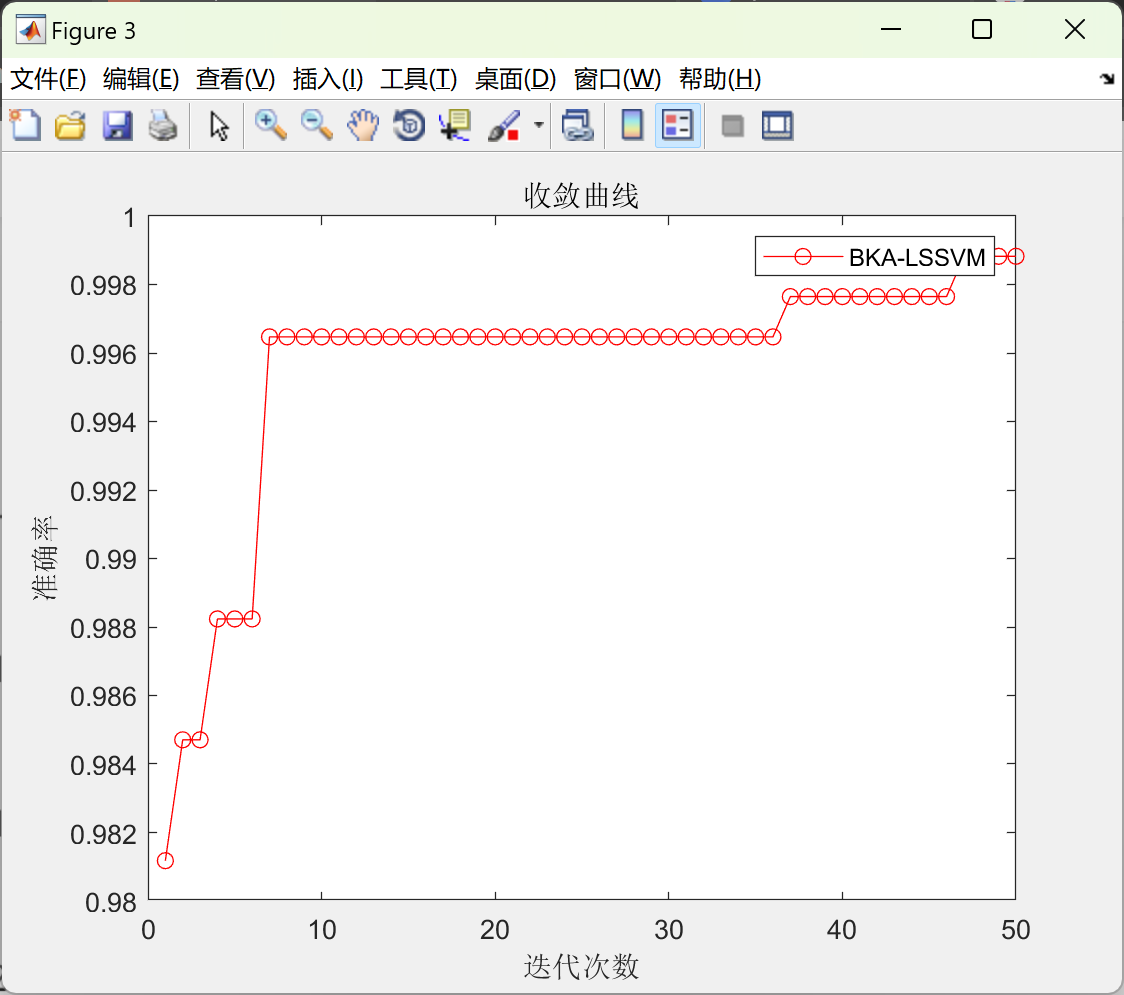

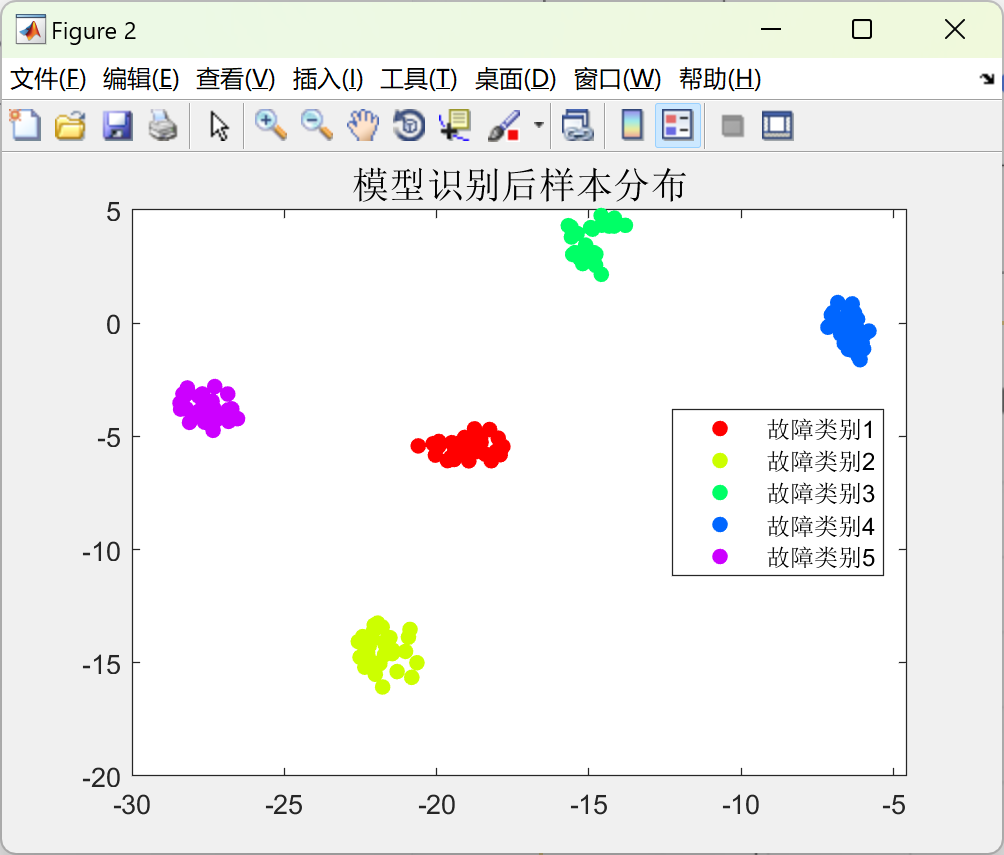

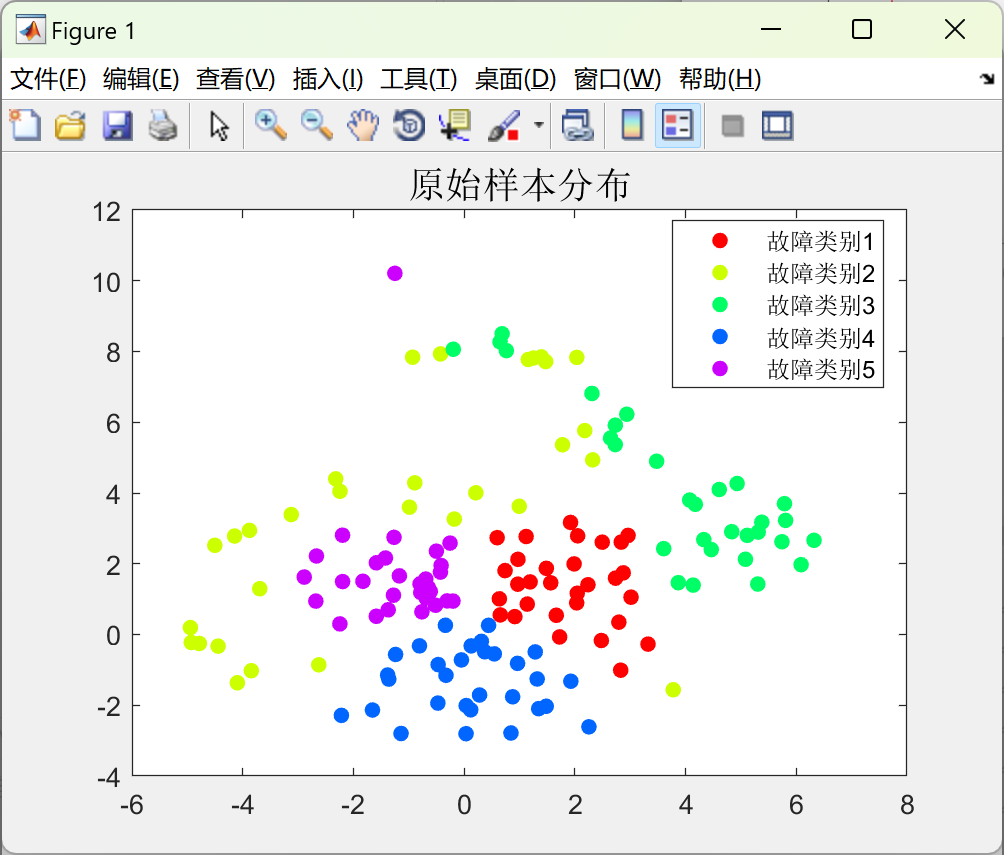

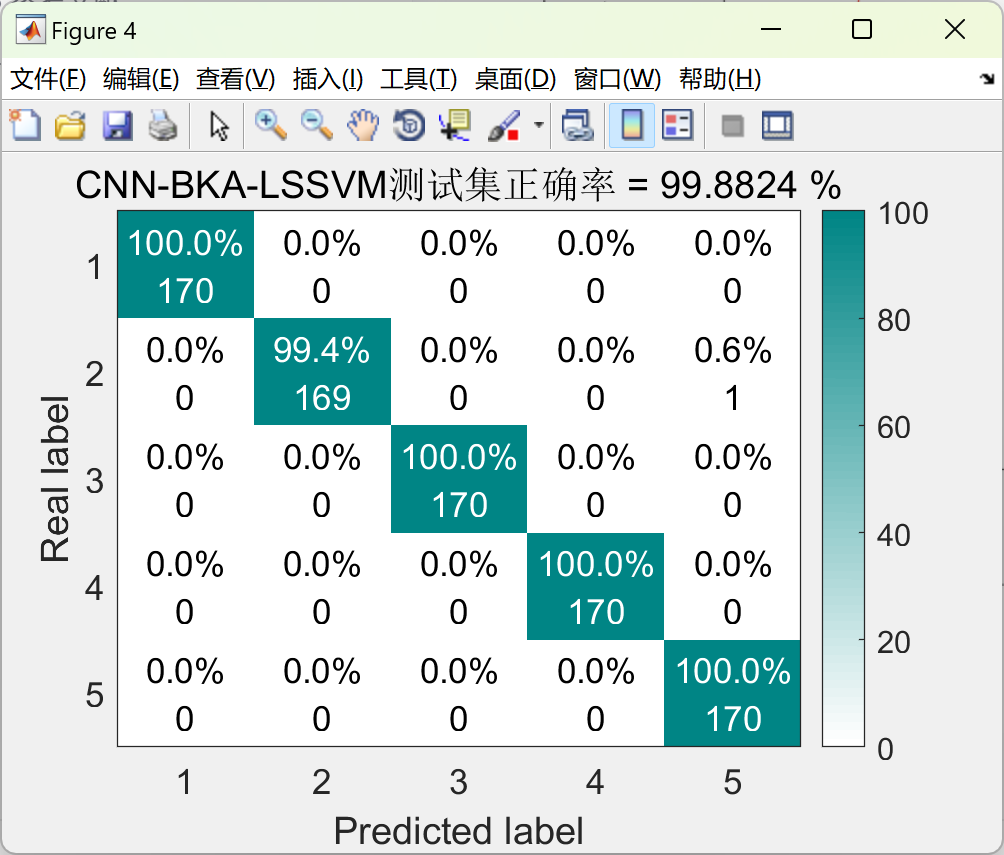

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

[1]李敏.基于优化并行二维卷积神经网络的滚动轴承智能故障诊断方法研究[D].长安大学,2023.

[2]黄海松,范青松,魏建安,等.基于CEEMDAN-IGWO-SVM的轴承故障诊断研究[J].组合机床与自动化加工技术, 2020(3):5.

[3]肖安,李开宇,范佳能,等.改进注意力机制的滚动轴承故障诊断方法研究[J].计算机测量与控制, 2023, 31(11):22-30.

[4]徐先峰,黄坤,邹浩泉,等.基于SSAE-SVM的滚动轴承故障诊断方法研究[J].自动化仪表, 2022, 43(1):6.

[5]燕志星,王海瑞,杨宏伟,等.基于深度学习特征提取和GWO-SVM滚动轴承故障诊断的研究[J].云南大学学报：自然科学版, 2020, 42(4):656-663.
