STM32CubeMX是ST意法半导体提供的图形化配置工具，用于简化STM32芯片的开发工作。用户可通过直观的界面生成C初始化代码，支持多种IDE如MDK。文章详细介绍了如何安装JRE、STM32CubeMX以及HAL库，以及如何新建工程并配置MCU外设和时钟源，最后生成代码并启动项目。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、STM32CubeMX简介

1、STM32CubeMX 是 ST 意法半导体近几年来大力推荐的STM32 芯片图形化配置工具，目的就是为了方便开发者，允许用户使用图形化向导生成C 初始化代码，可以大大减轻开发工作，时间和费用，提高开发效率。STM32CubeMX几乎覆盖了STM32 全系列芯片。

在CubeMX上，通过傻瓜化的操作便能实现相关配置，最终能够生成C语言代码，支持多种工具链，比如MDK、IAR For ARM、TrueStudio等省去了我们配置各种外设的时间，大大的节省了时间

安装CubeMx一共需要三个

JRE （Java Runtime Environment） Java运行环境运行JAVA程序所必须的环境的集合

STM32CubeMX

HAL库 STM32 HAL固件库 ST官方推出的另一套库

二、CubeMX安装教程

1.安装Java

由于 STM32CubeMX 软件是基于 JAVA 环境运行的，所以需要安装 JRE （Java Runtime Environment）才能使用，记得选择64位的安装

官网： https://www.java.com/en/download/manual.jsp

百度云： https://pan.baidu.com/s/1rI_XrM2SAw-6Jbvj75SWpg?pwd=hwk7 提取: hwk7

（1）.点击安装

(2)修改路径

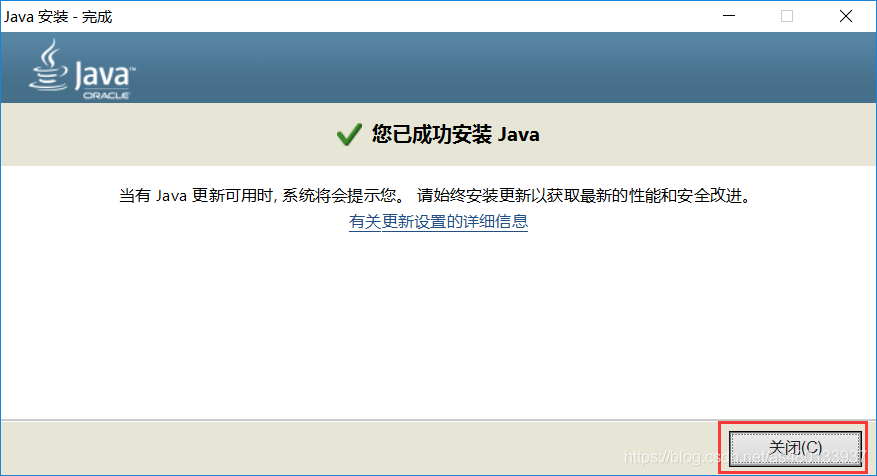

（3）等待安装完成

2.安装CubeMX

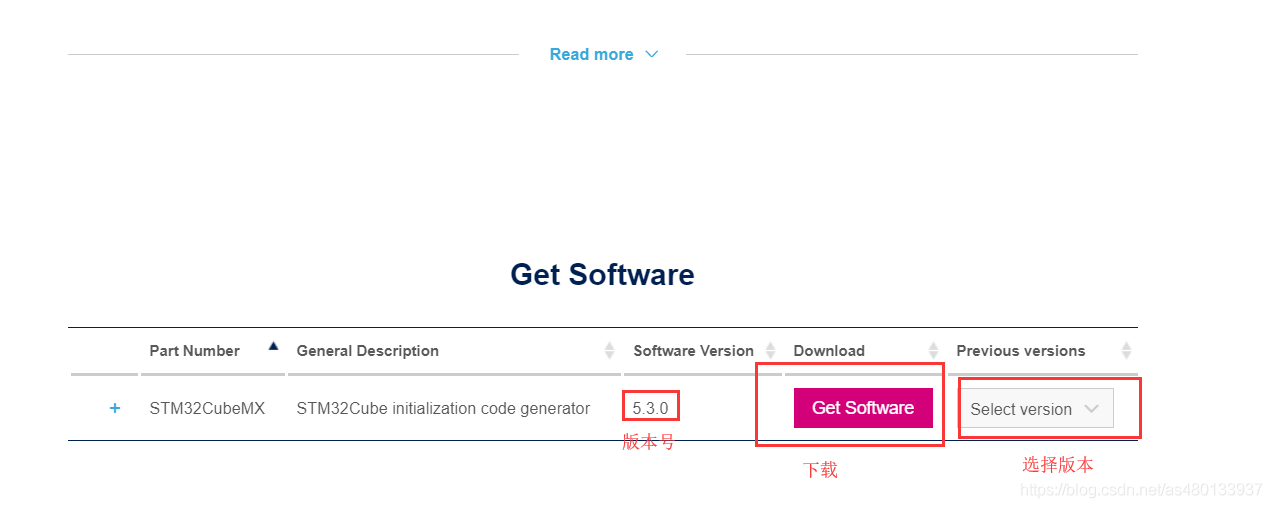

官网：www.st.com/stm32cubemx

BD云： https://pan.baidu.com/s/1Zs_FVscmGGx6zSzcZ0L2BA?pwd=tkiv 提取: tkiv

服务器下载：\\WIND\public\Software\Microcontroller\ARM\STM32CubeMX\en.stm32cubemx-win-6-8-0

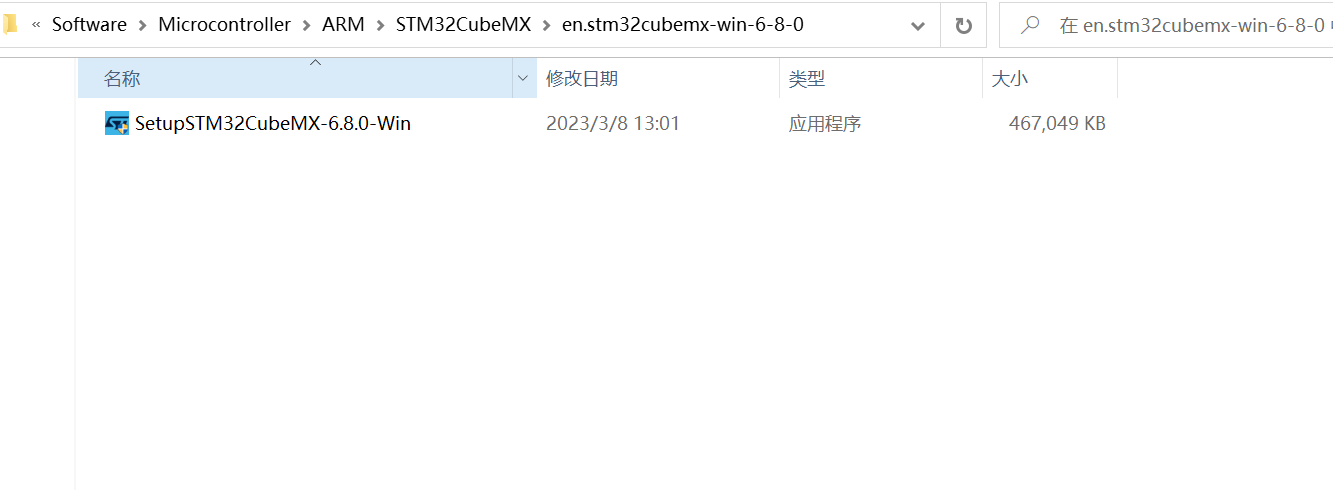

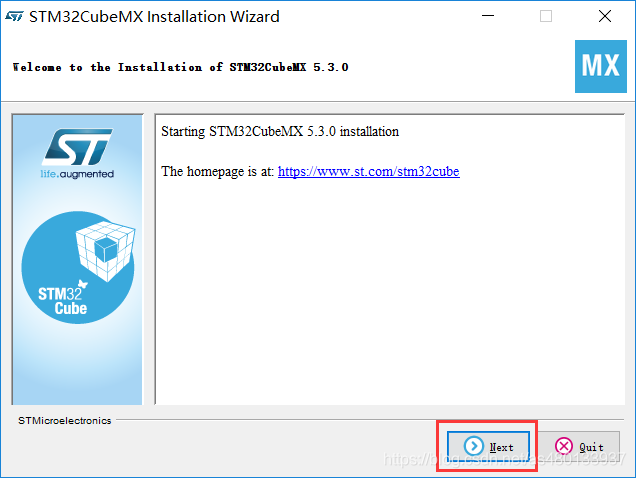

打开安装包

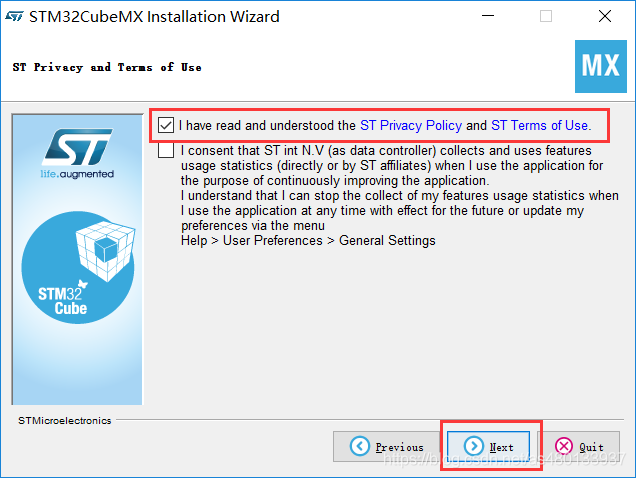

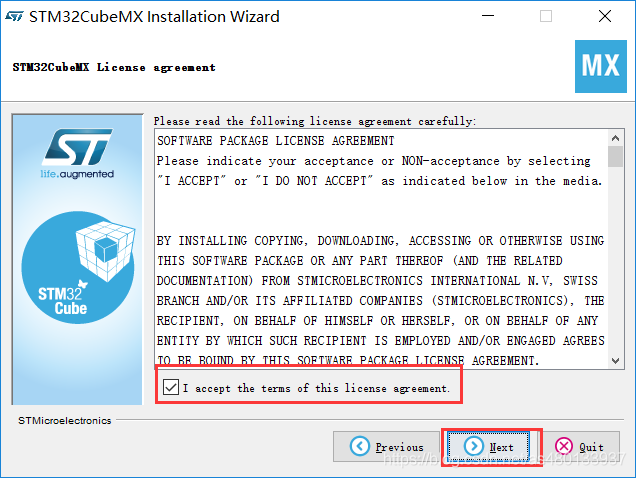

同意协议，下一步

勾选第一个即可，第二个选项是是否同意ST公司收集你的个人使用信息等

点YES 这句话是安装本软件可能会与文件夹之前文件冲突，导致文件夹之前文件丢失是否继续

点继续即可

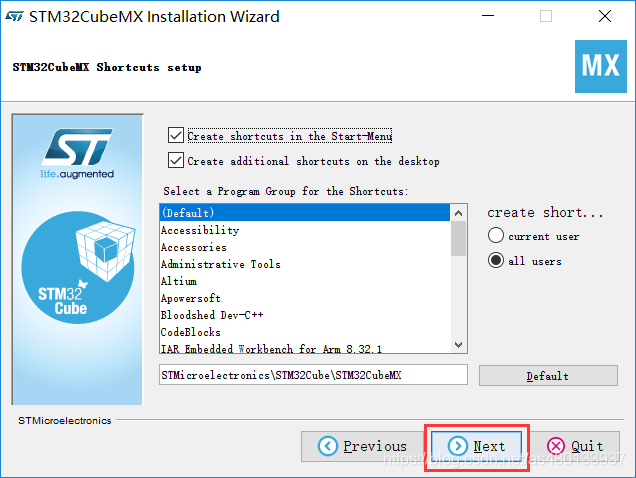

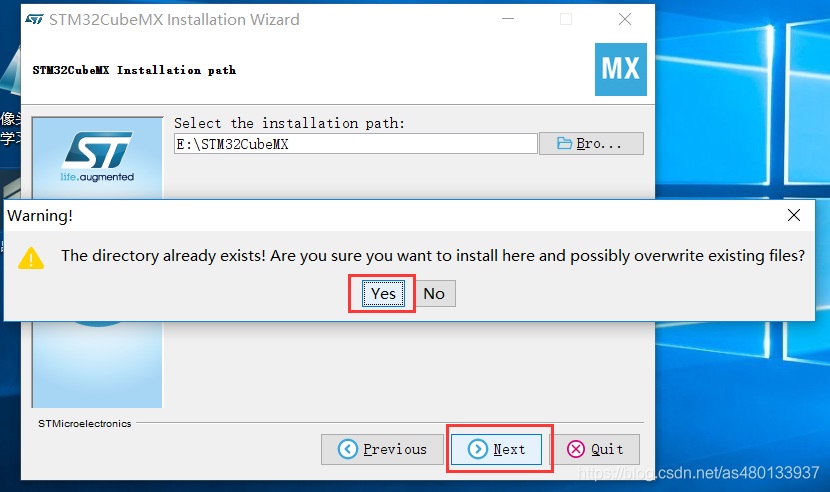

直接点NEXT，其他不用设置之后开始安装

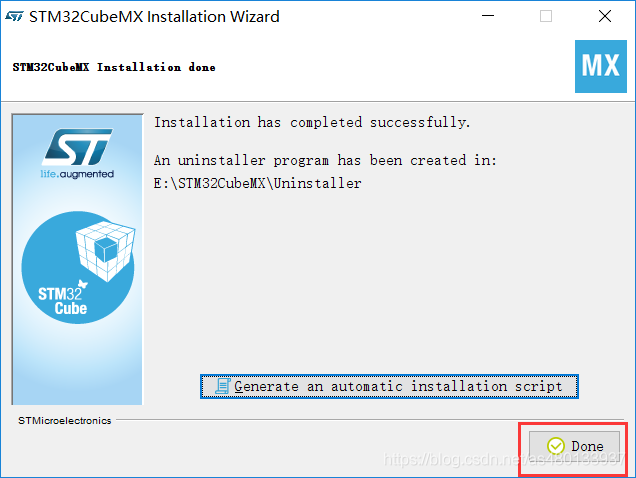

安装完成，点Done退出

HAL库安装

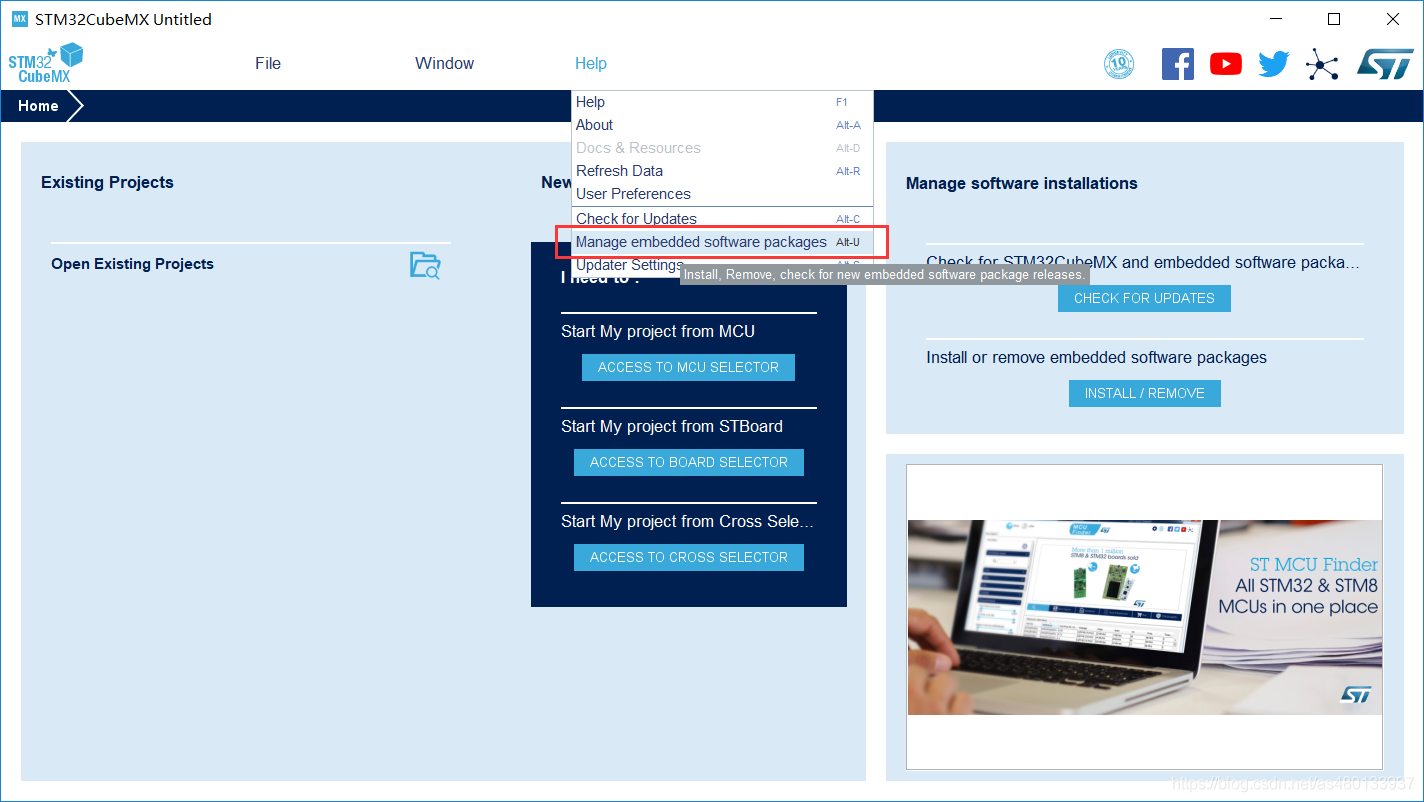

打开安装好的 STM32CubeMX 软件点上面的Help -> Manage embedded software packages

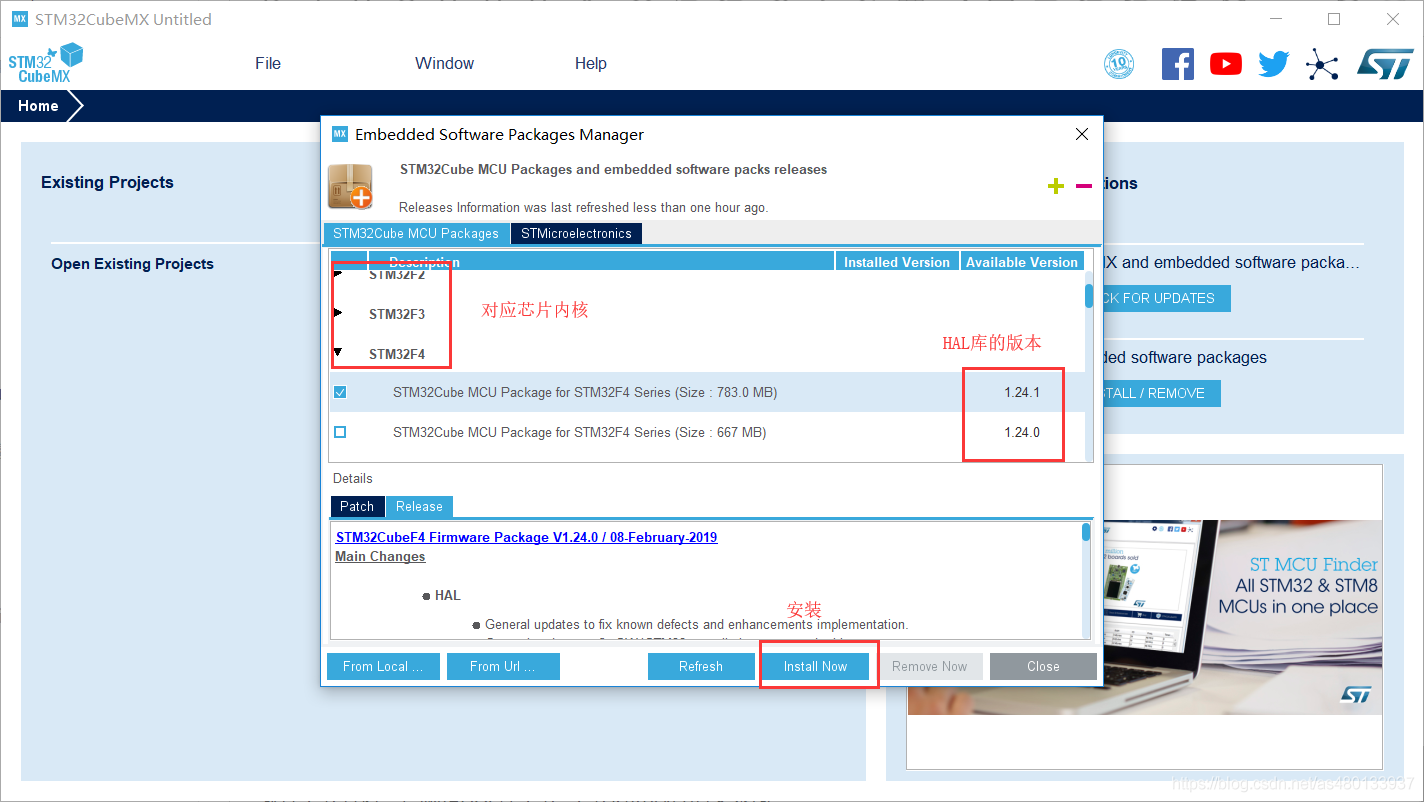

会跳出来一个选择型号界面勾选上你要安装的HAL库，点击“Install Now” 直到安装成功。如下图：

至此，CubeMX安装完成！

三、新建工程

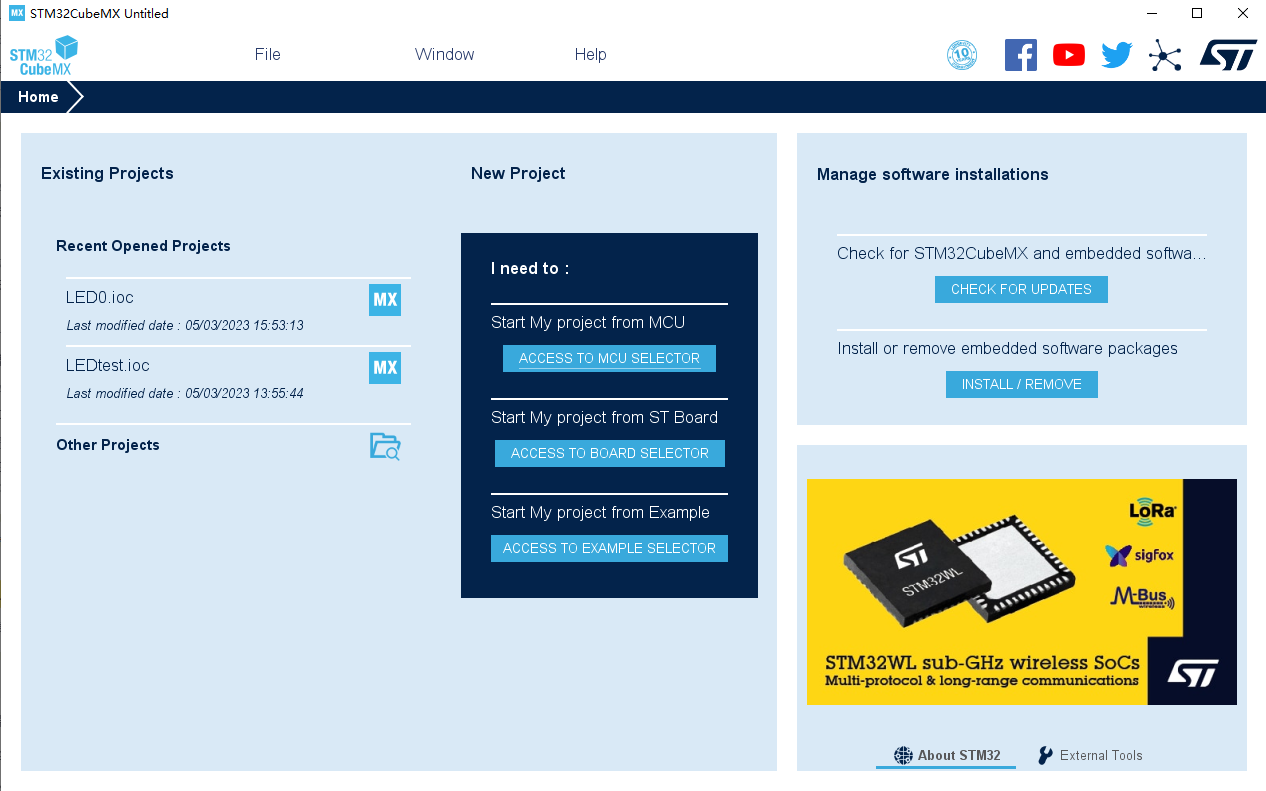

在主界面选择File-->New Project 或者直接点击ACCEE TO MCU SELECTOR

进入后

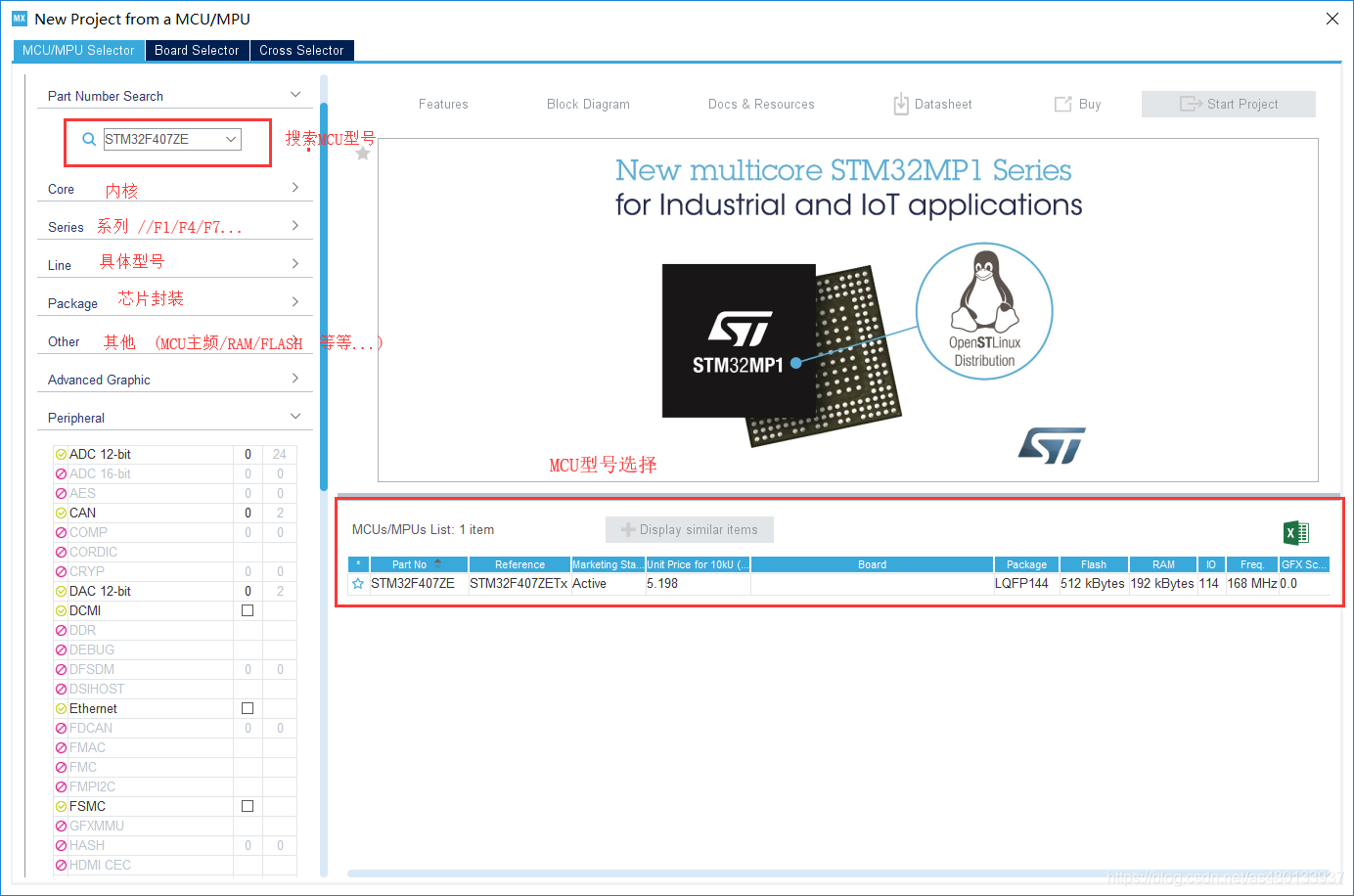

选择我们所使用的芯片型号stm32f103RBT6

具体流程1：

搜索芯片型号

选择芯片

创建工程

分为三大块内容

1.MCU外设资源选择

在这里可以选择MCU的各种资源和外设

提供两种方式

Categories 种类选择

将MCU的各种外设和资源分类，供用户选择使用

A-Z 顺序选择

MCU的外设资源按A-Z 排序，供用户选择使用

2.外设配置

这里可以设置你所选择外设的各种功能

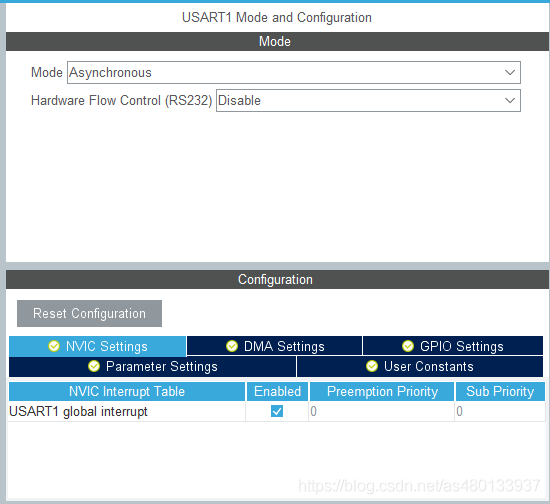

这里以串口1为例我们可以选择串口的模式(异步，同步，半双工) 串口接收中断，和串口DMA传输等等

和我们配置库函数的时候基本一样，但是 STM32CubeMx将这些转换为了图形和选项，我们配置的时候不用再去配置各种东西，只需要傻瓜式操作便可以配置我们需要的外设这便是CubeMx的核心所在

3.界面预览

这里分为引脚预览和系统预览

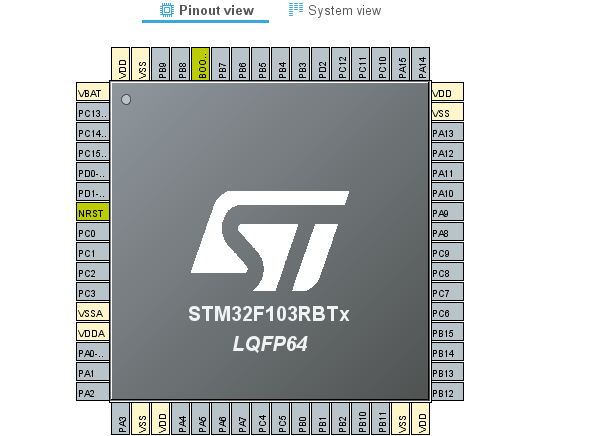

引脚预览

引脚预览就是可以查看那个引脚配置了什么功能，和各个引脚位置

随便点击一个引脚，即可设置该引脚的各种功能

下列颜色表示不可配置引脚电源专用引脚以黄色突出显示。其配置不能更改

这种颜色表示你配置了一个I/O口的功能，但是没有初始化相对应的外设功能引脚处于no mode 状态

绿色表示配置成功

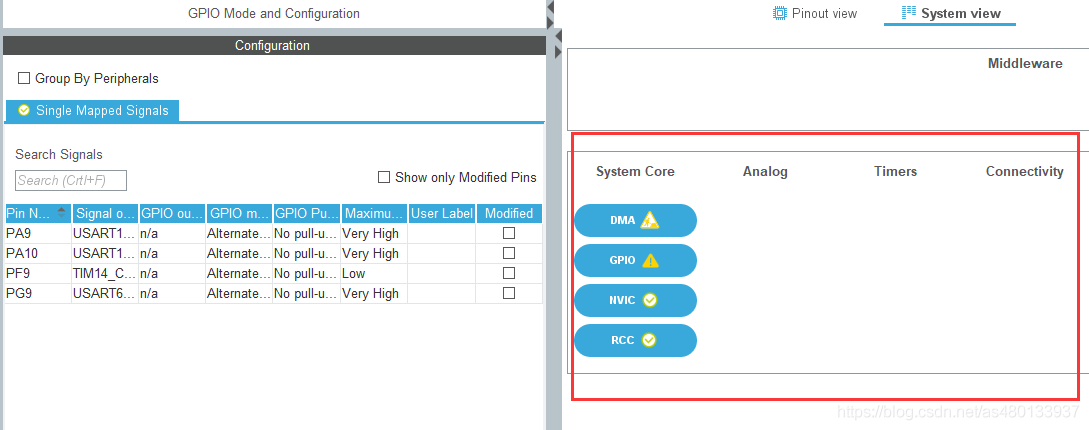

系统预览

系统预览就是查看配置的各种外设和GPIO的状态

下图表示没有问题

下图表示警告，对应配置出现问题点击该选项即可外设配置界面查看

具体流程2：

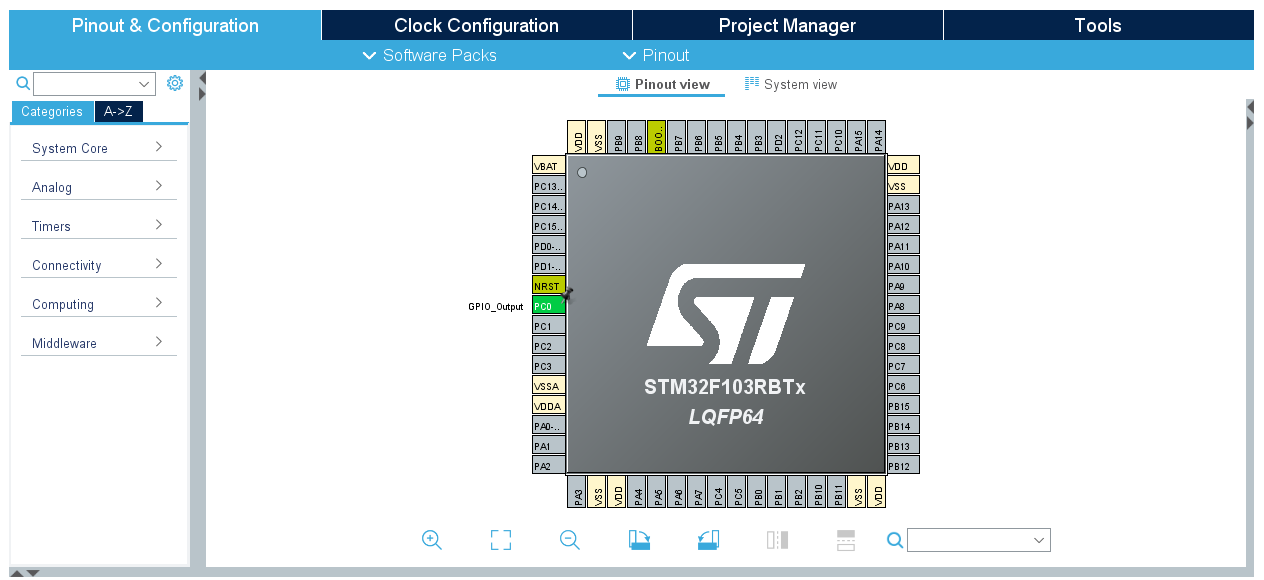

这里只需要把我们的LED对应引脚设置为GPIO_Output即可

时钟源设置

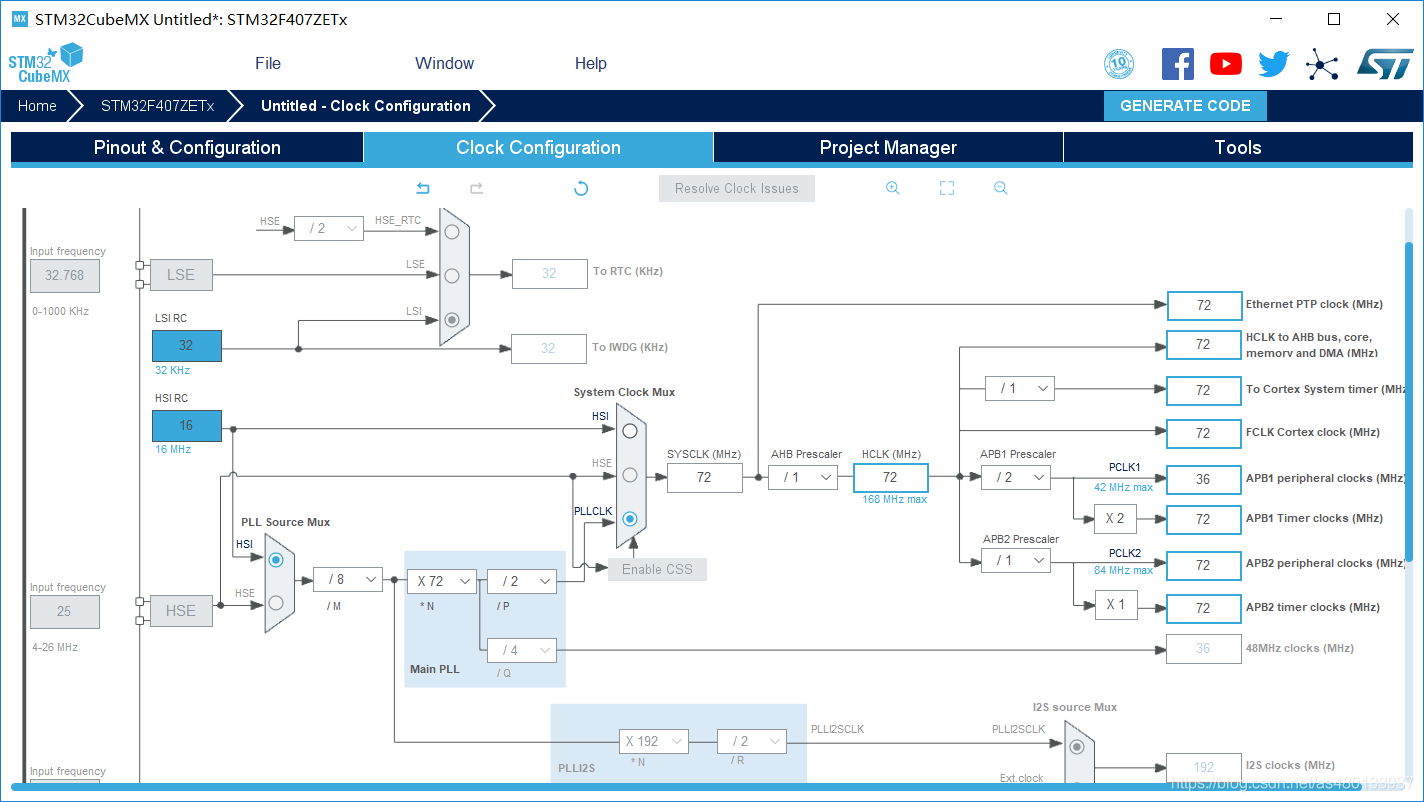

其实也就是32的时钟树框图让你配置默认时钟是使用内部RC振荡器（HSI）

具体流程3：

或者先按照图中方式配置为72MHz即可

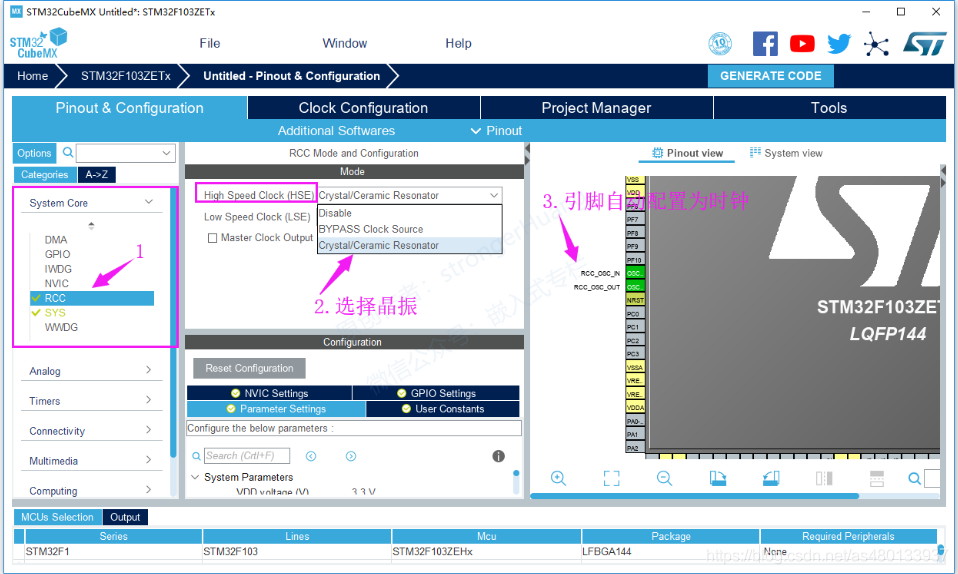

需要配置RCC才能够使用外部时钟源

工程管理

设置完MCU的各个配置之后，第三个就是工程文件的设置了

注意：Project Name命名不能使用中文

具体流程4：

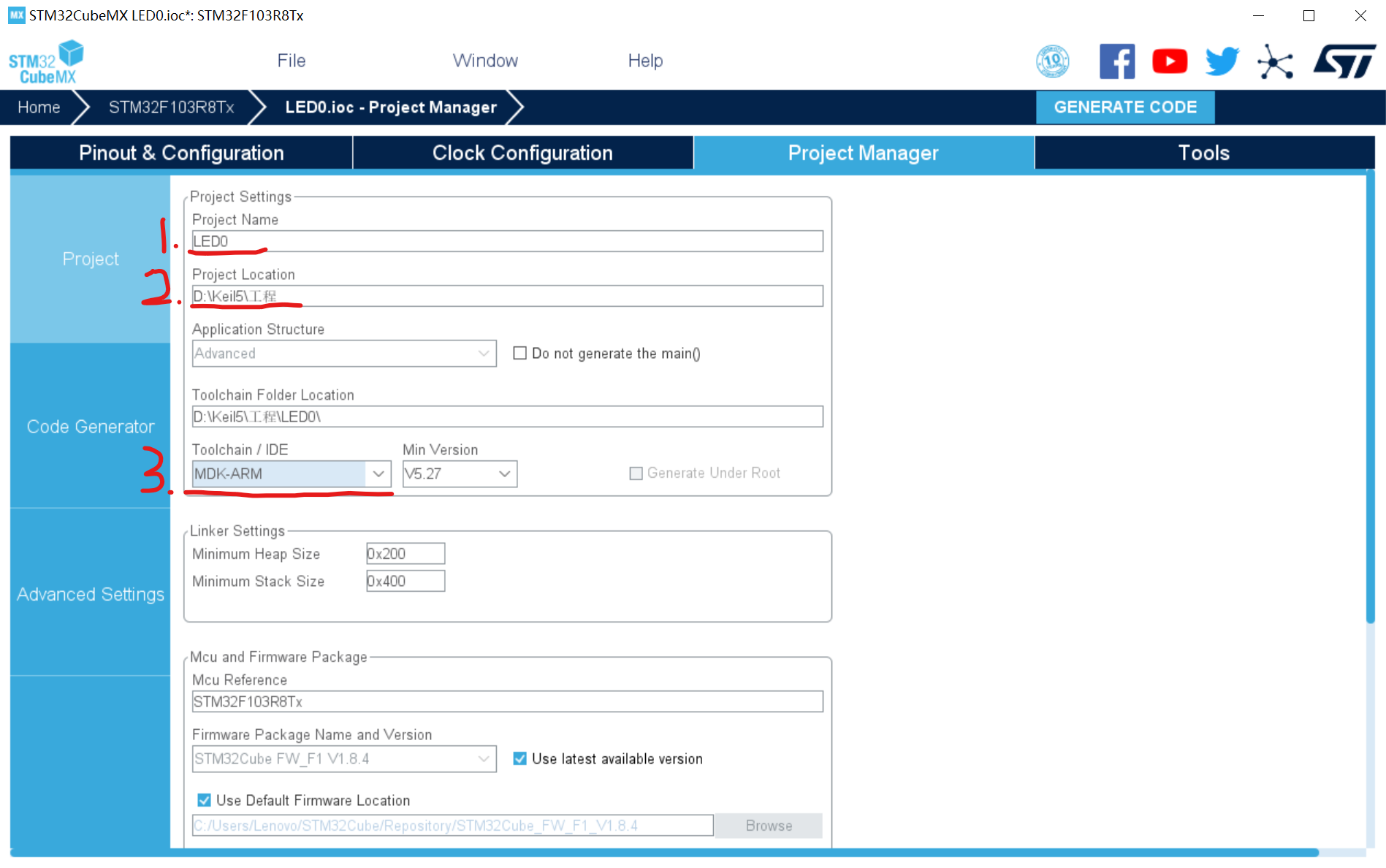

这里就是工程的各种配置我们只用到有限几个，其他的默认即可 IDE我们使用的是 MDK5

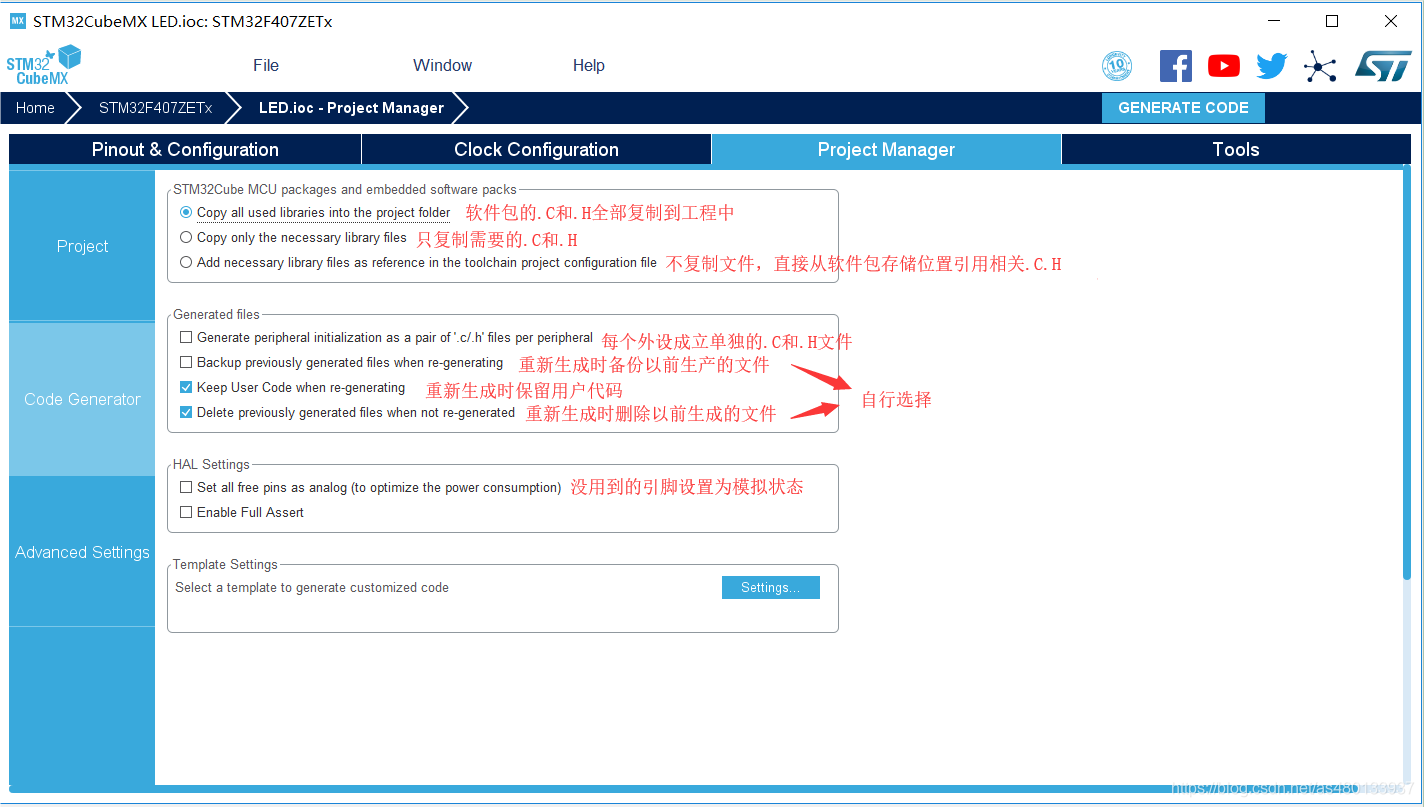

然后点击Code Generator，进行进一步配置 (重点)

具体流程5：

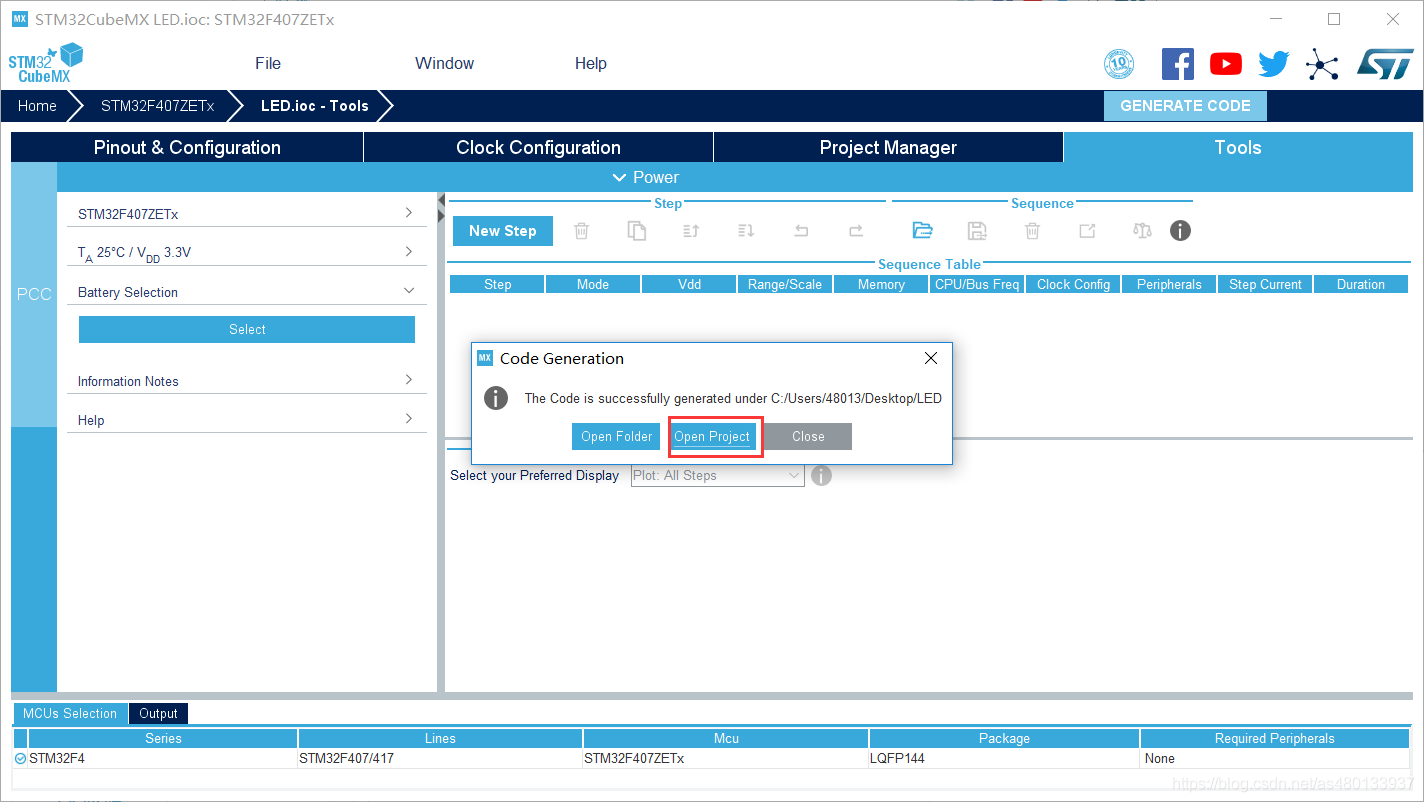

然后点击GENERATE CODE 创建工程

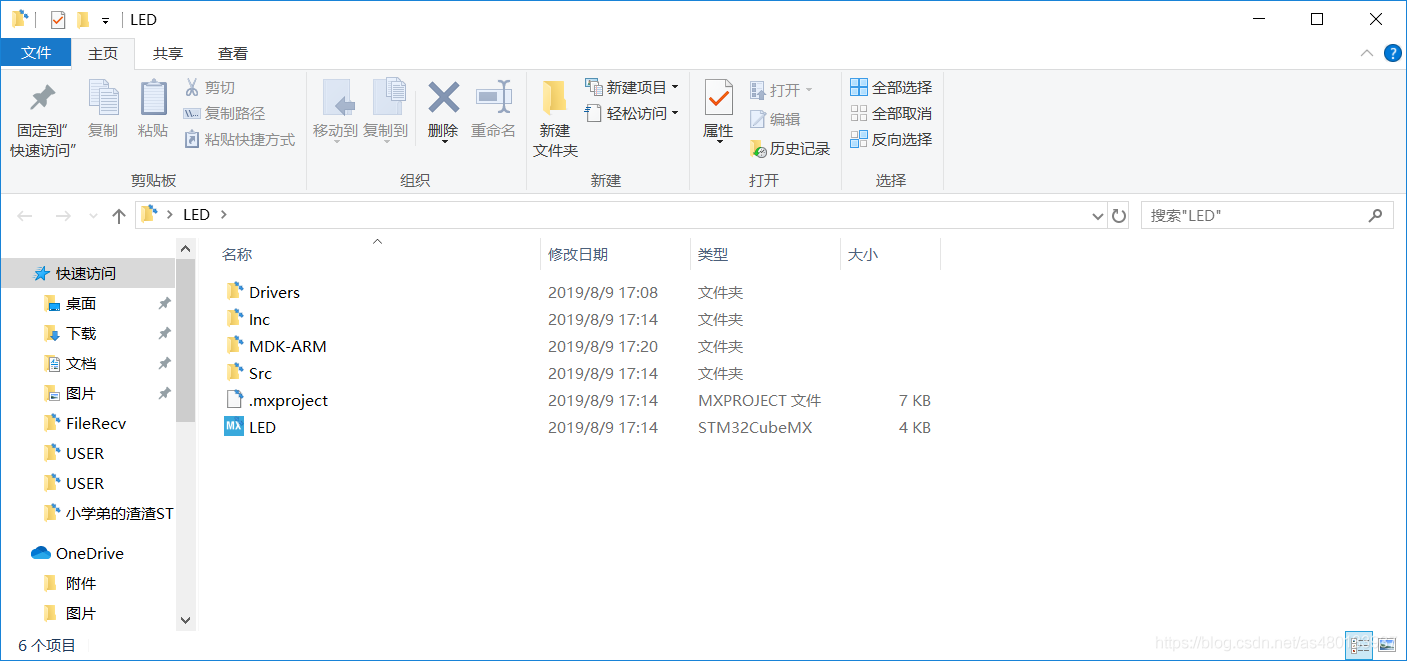

创建成功，打开工程

具体流程6：

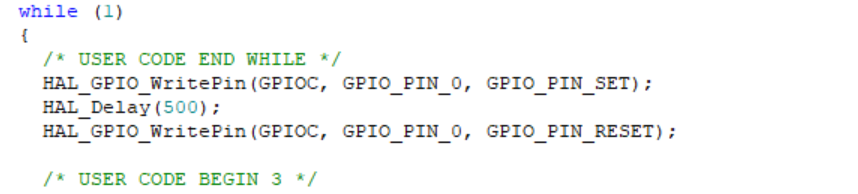

while循环添加下面几行代码即可

HAL_GPIO_WritePin(GPIOC, GPIO_PIN_0, GPIO_PIN_SET);
HAL_Delay(500);
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_0, GPIO_PIN_RESET);

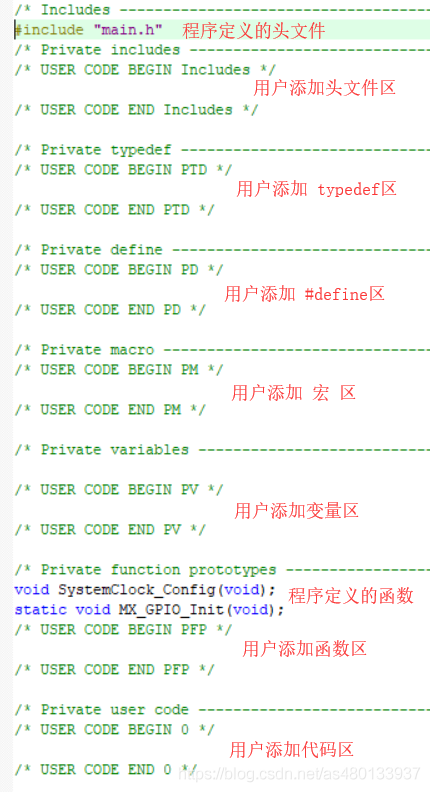

所有自己编写的代码请放在/* USER CODE BEGIN XXX */ /* USER CODE END XXX */之间

这样我们修改工程的时候你自己写的代码就不会被删除

至此，介绍完CubeMX的新建工程
